偏心轮式传动连接偏心装置结构

　　在各类需要实现周期性往复位移、变距传动或者行程补偿的机械结构中，偏心类构件始终是紧凑空间内实现运动转换的核心选择，这套偏心装置的结构设计，正是针对小载荷、高安装同轴度要求的传动场景做的适配优化。从实际应用场景来看，这类结构常出现在小型轻工设备的进给机构、纺织机械的导纱往复单元、小型泵体的行程调节组件里，相比传统曲柄滑块结构，它不需要额外设计连杆铰接位，整体径向尺寸可以压缩30%以上，非常适合安装空间局促、传动行程固定的工位。

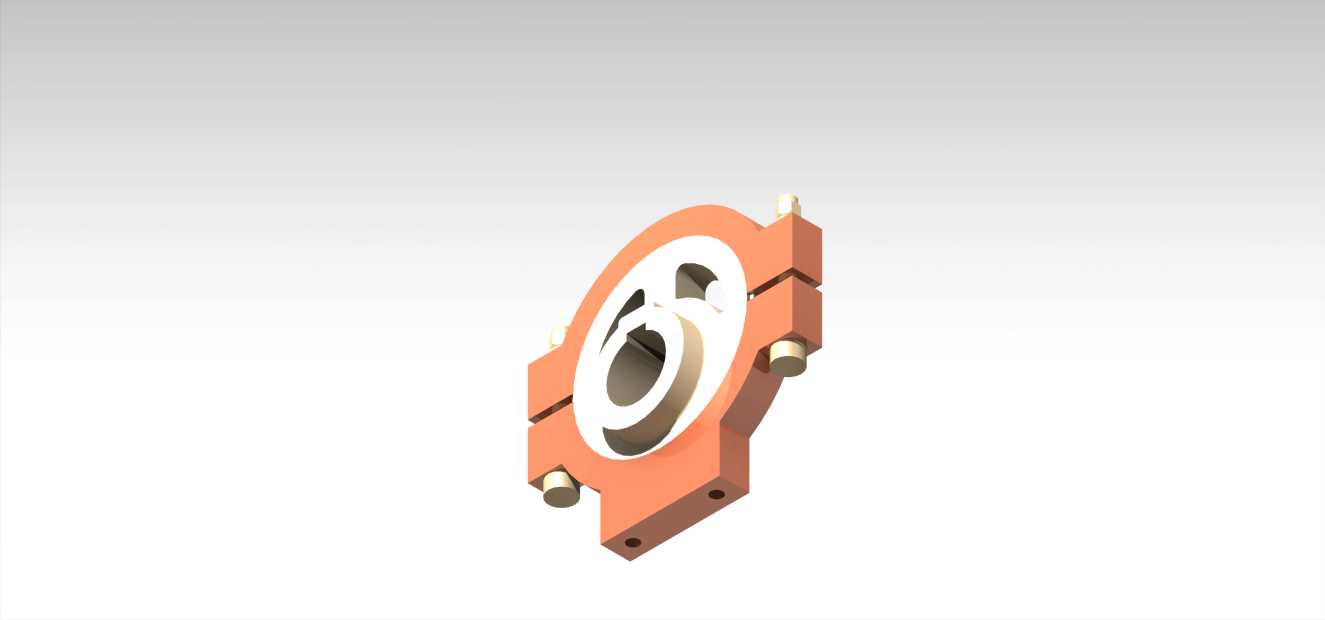

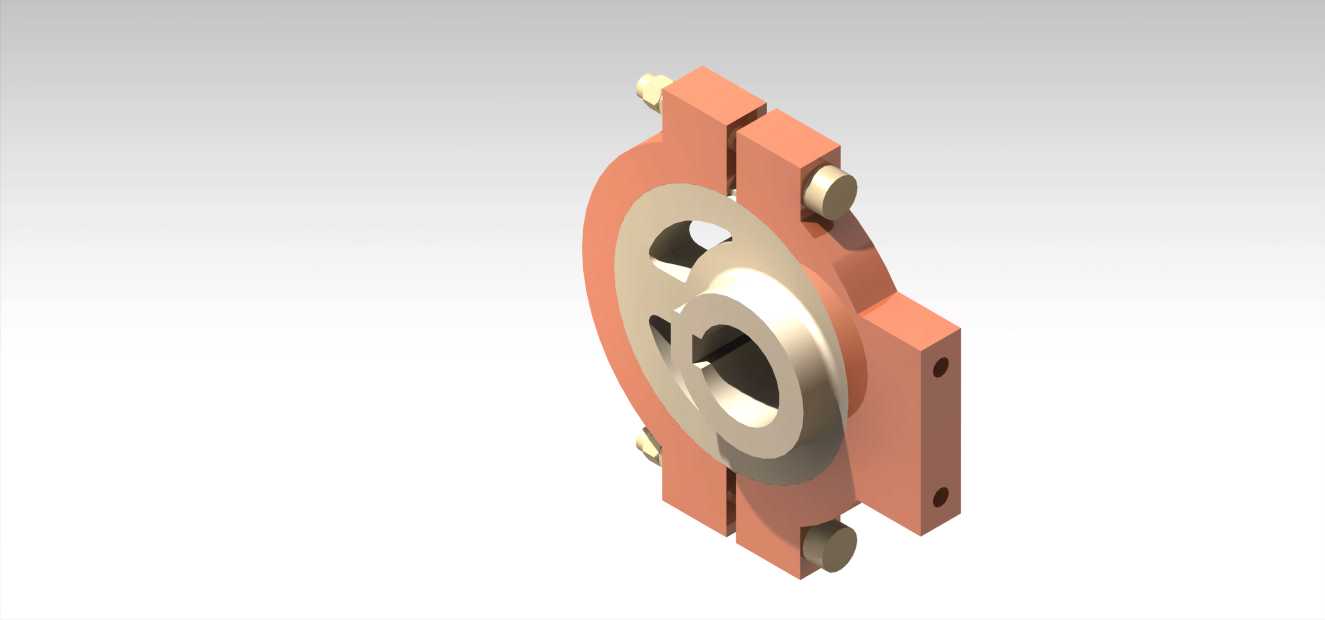

　　整套装置的核心功能是通过中心轴与安装基准的偏心距设计，将输入的连续回转运动转化为从动件的周期性径向位移，偏心距的精度直接决定了从动端的行程误差，因此在结构设计阶段，就将偏心内孔与外回转面的同轴度公差控制在0.02mm以内，避免运转过程中出现从动件行程超差、运动卡顿的问题。装置主体采用剖分式安装座结构，两个对称的半环形座体通过侧边的定位销与紧固螺栓实现合装，这种设计的优势在于现场装配时不需要从轴端逐一套入零件，可以直接在轴段的任意位置完成装夹固定，大幅降低设备后期维护的拆装难度，尤其是在已经完成总装的设备上更换偏心组件时，不需要拆解相邻的传动构件，能有效缩短设备停机维护的时间。

　　从安装边界来看，装置的轴向总厚度控制在42mm，安装座的两个固定支脚中心距为68mm，支脚上的安装孔直径为6.5mm，可以适配M6的内六角螺栓完成基座固定，设计时特意将固定支脚与主体回转座做了一体化铣削成型，没有采用焊接拼接结构，避免长期受交变载荷作用出现焊缝开裂的问题。装置的中心偏心孔直径为20mm，键槽宽度为6mm，适配标准平键完成与输入轴的扭矩传递，偏心距设定为5mm，对应从动端的直线往复行程为10mm，这个参数是经过多轮场景验证的通用值，既可以满足多数小型进给机构的行程需求，也不会因为偏心距过大导致运转时的离心振动超出常规轴承的承载范围。

　　设计思路上，这套偏心装置没有采用传统的整体偏心轮加独立轴承座的分体结构，而是将回转支撑面直接集成在偏心轮的外圆面上，配合剖分式座体内壁的耐磨衬层实现相对回转，省去了额外的滚动轴承安装位，进一步压缩了整体结构的径向尺寸。偏心轮的两端设计有轴向定位挡边，合装后的座体被限制在两个挡边之间，运转过程中不会出现轴向窜动，不需要额外加装轴用挡圈或者定位套来限制轴向位置，减少了装配时的零件数量。座体侧边的定位销采用圆锥销设计，合装时可以自动对中两个半座的同轴度，避免螺栓紧固时出现两个半座错位导致的回转卡滞问题，紧固螺栓采用内六角圆柱头设计，螺栓头沉入座体的沉孔内，不会突出座体表面，避免运转过程中与周边的构件发生运动干涉。

　　在实际选型适配时，需要注意这套装置的额定输入转速不超过1500r/min，持续工作的额定扭矩不超过12N·m，适合轻载连续运转的工况，如果用于冲击载荷较大的冲压类设备，需要额外提升偏心轮的材质热处理硬度，将外圆面的硬度提升到HRC45-50，提升耐磨性能。装配过程中需要在偏心轮外圆与座体内壁的接触面上涂抹锂基润滑脂，初始装配的润滑脂填充量控制在接触空腔的1/3即可，过多的润滑脂会导致运转时温升过快，反而加剧衬层的磨损。装置的两个固定支脚在安装时需要保证与安装基座的贴合面平面度不超过0.03mm，如果贴合面存在倾斜，会导致座体合装后出现内孔变形，增大回转阻力，严重时甚至会出现偏心轮抱死无法转动的问题。

　　从运动特性来看，这套偏心装置输出的往复运动属于简谐运动规律，加速度曲线平滑，没有刚性冲击，运转时的振动和噪声都远低于采用槽轮或者棘轮机构的间歇传动结构，适合对运转平稳性有一定要求的工位，比如小型计量泵的柱塞驱动、包装设备的送膜辊往复调节、印刷设备的匀墨辊摆动驱动等场景。相比可调偏心距的结构，这种固定偏心距的装置没有额外的调节锁紧机构，整体刚性更好，长期运转不会出现偏心距变动导致的行程漂移，不需要定期校准偏心参数，运维成本更低。设计时特意将所有棱角处做了R1-R2的圆角处理，既避免热处理时出现应力集中导致的零件开裂，也能防止装配过程中尖锐棱角划伤操作人员，同时减少零件搬运过程中的磕碰损伤概率。
