带分体式零件结构的十字万向联轴器

　　在各类存在轴线偏角的动力传递场景中，这类带分体零件的万向联轴器是解决不同轴系间扭矩传输的核心部件，常见于机床进给传动链、汽车转向操纵机构、轻工输送设备的动力接驳段、农用机械的动力输出端，但凡两轴无法保证严格同轴、工作中存在相对角位移或轴向窜动的传动位置，都能见到这类结构的应用。它的核心作用是在两轴轴线存在最大35度以内夹角偏差的工况下，稳定传递旋转扭矩，不会因为轴系的安装误差、工作中的机架形变、部件相对位移出现传动卡滞或扭矩断传的问题。

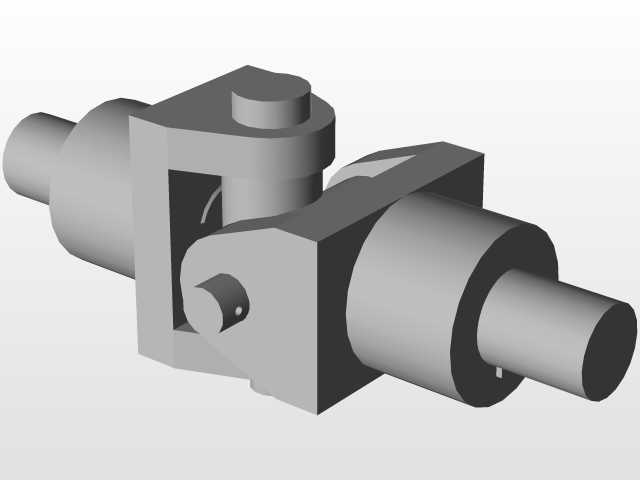

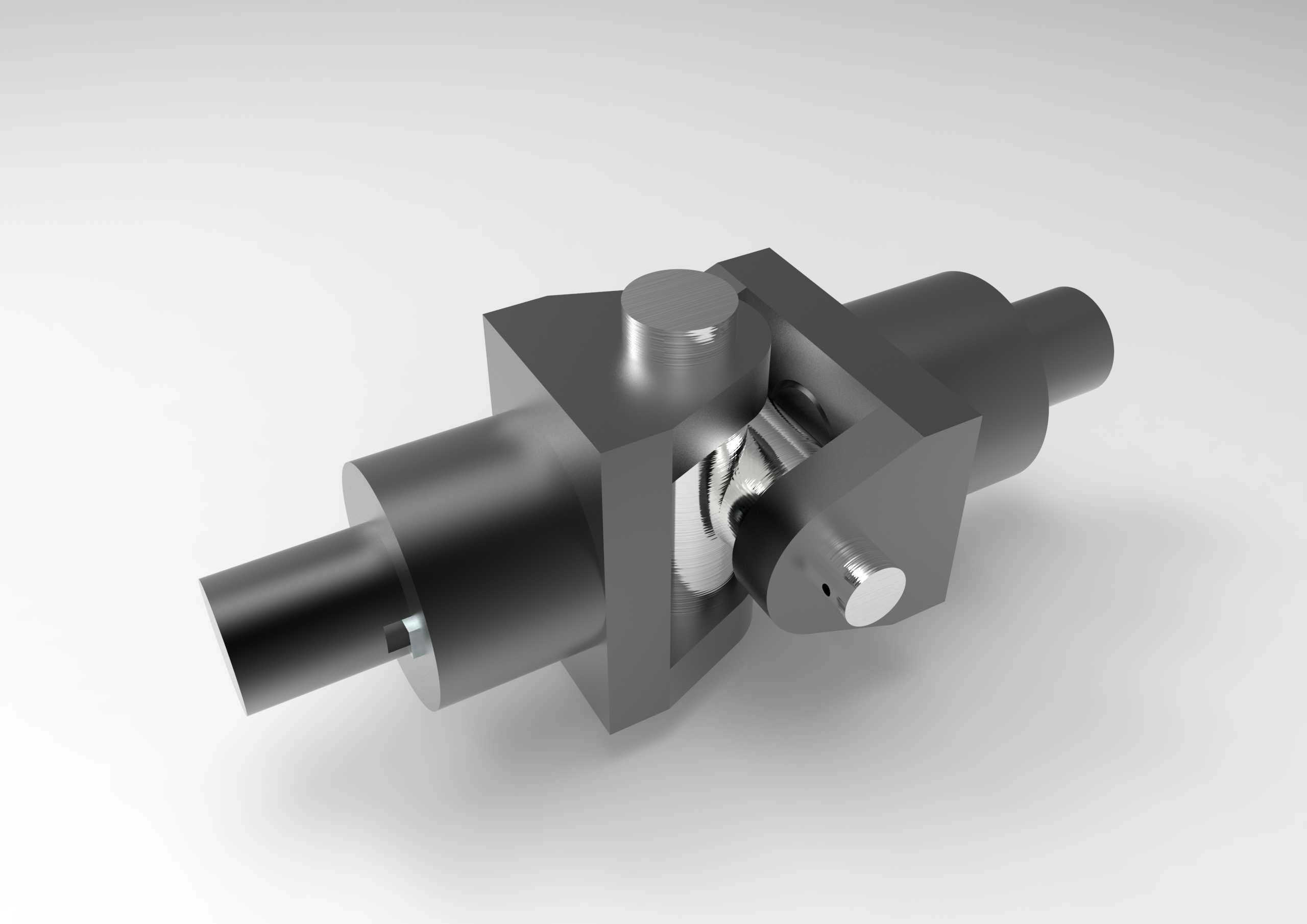

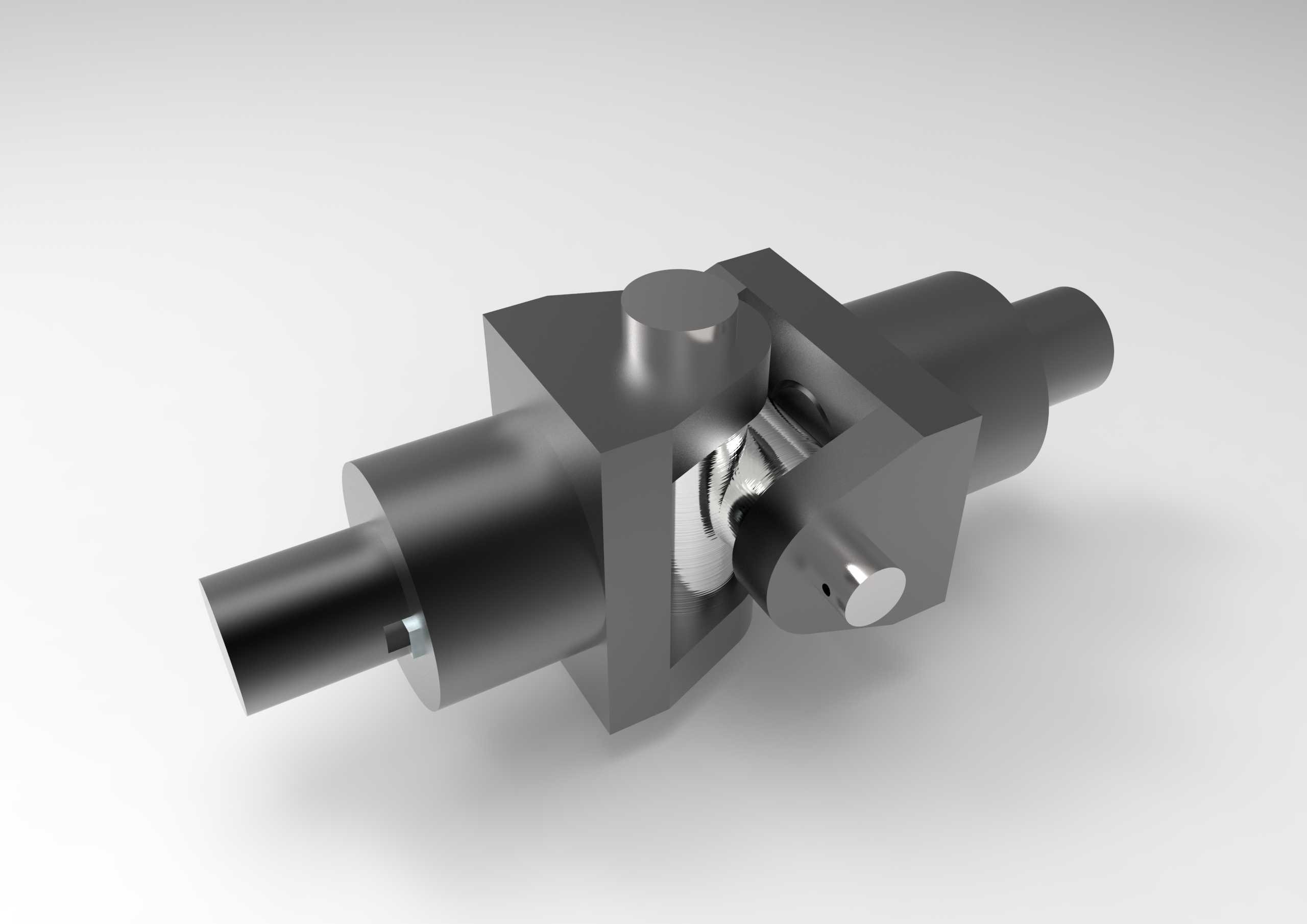

　　从结构设计逻辑来看，这款联轴器采用了分体式的叉头配合十字销的经典结构，两端的轴头分别与主动轴、从动轴通过平键实现周向固定，轴端预留的螺纹孔可用于安装锁紧挡片，避免轴系运转过程中联轴器出现轴向窜动脱出。中间的十字传动块是整个部件的核心，四个轴颈分别嵌入两端叉头的配合孔内，每个配合面都设计了独立的润滑储油槽，可在装配时填充润滑脂，降低铰接面的转动磨损，延长部件的维护周期。两侧叉头与中间十字块的配合间隙控制在0.02mm到0.05mm之间，既保证铰接转动的灵活性，又能避免间隙过大带来的传动回程误差，对于有正反转切换需求的传动场景，这个间隙参数直接影响传动精度。

　　从安装边界来看，两端轴头的直径采用了通用的阶梯轴设计，适配常规的轴承座安装孔径，整体的回转外径在安装时需要预留足够的安全间隙，避免联轴器摆动过程中与周边的机架护罩、管线产生运动干涉。轴向尺寸上，这款联轴器的最短安装长度可适配常规的轴系间距，当两轴存在轴向窜动时，十字块的铰接结构可补偿一定范围内的轴向位移，不需要额外加装伸缩套结构，简化了轴系的整体设计。

　　设计过程中，这类结构需要重点校核十字销的剪切强度与叉头根部的弯曲强度，针对不同的传递扭矩等级，可调整十字销的直径与叉头的壁厚，不需要改动整体的安装接口尺寸，就能适配不同功率等级的传动需求。叉头与轴头的连接位置采用了一体化的铣削成型结构，相比焊接式的叉头结构，消除了焊接应力带来的形变风险，在高速运转工况下的动平衡表现更稳定，最高适配的运转转速可达到中等转速传动的需求，不会因为结构偏心产生额外的振动。

　　在实际选型应用中，这类万向联轴器不需要额外的辅助支撑结构，安装时仅需要保证两端轴头与对应传动轴的同轴度偏差在允许范围内，铰接处的润滑脂每运行一个维护周期补充一次即可，日常维护成本极低。相比刚性联轴器，它对安装精度的要求更低，可抵消机架加工、装配过程中产生的角度误差，降低整个传动系统的加工与装配精度要求，进而压缩设备的整体制造成本。相比带弹性元件的挠性联轴器，它的传递扭矩上限更高，可应用在重载传动场景，不会出现弹性元件老化失效的问题，在高温、多粉尘的恶劣工况下也能稳定工作，不需要频繁更换易损配件。

　　建模过程中，所有配合面都按照实际加工公差进行了参数化设计，十字销与叉头孔的配合采用基孔制间隙配合，轴头与传动孔的键槽尺寸符合通用的传动件标准，可直接导出工程图用于生产加工，也可直接导入设备的整体装配体中完成传动链的干涉检查与运动仿真，模拟不同轴夹角下的运转状态，验证传动过程中是否存在结构碰撞，提前排查设计阶段的潜在问题。
