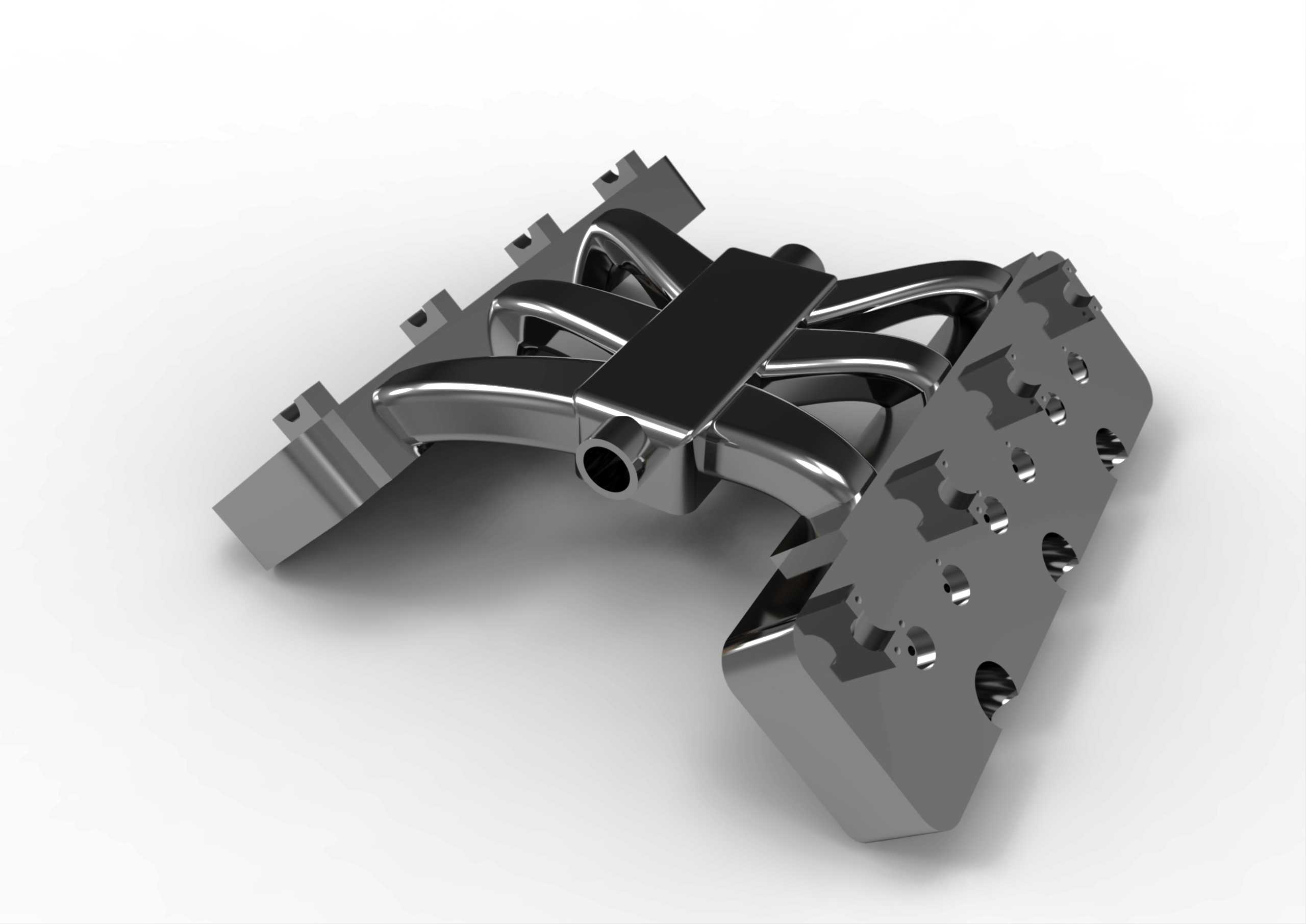

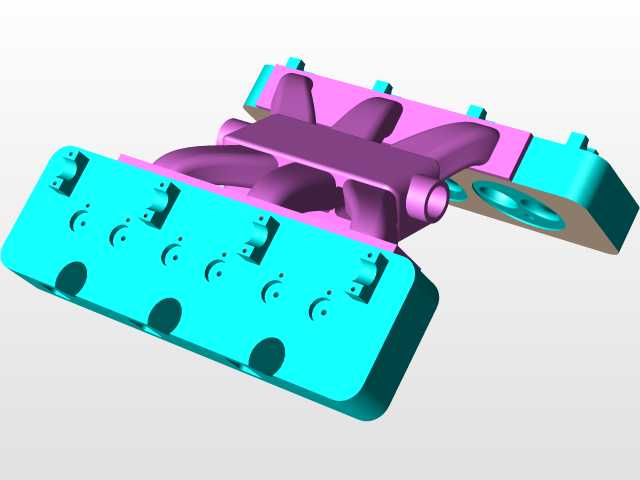

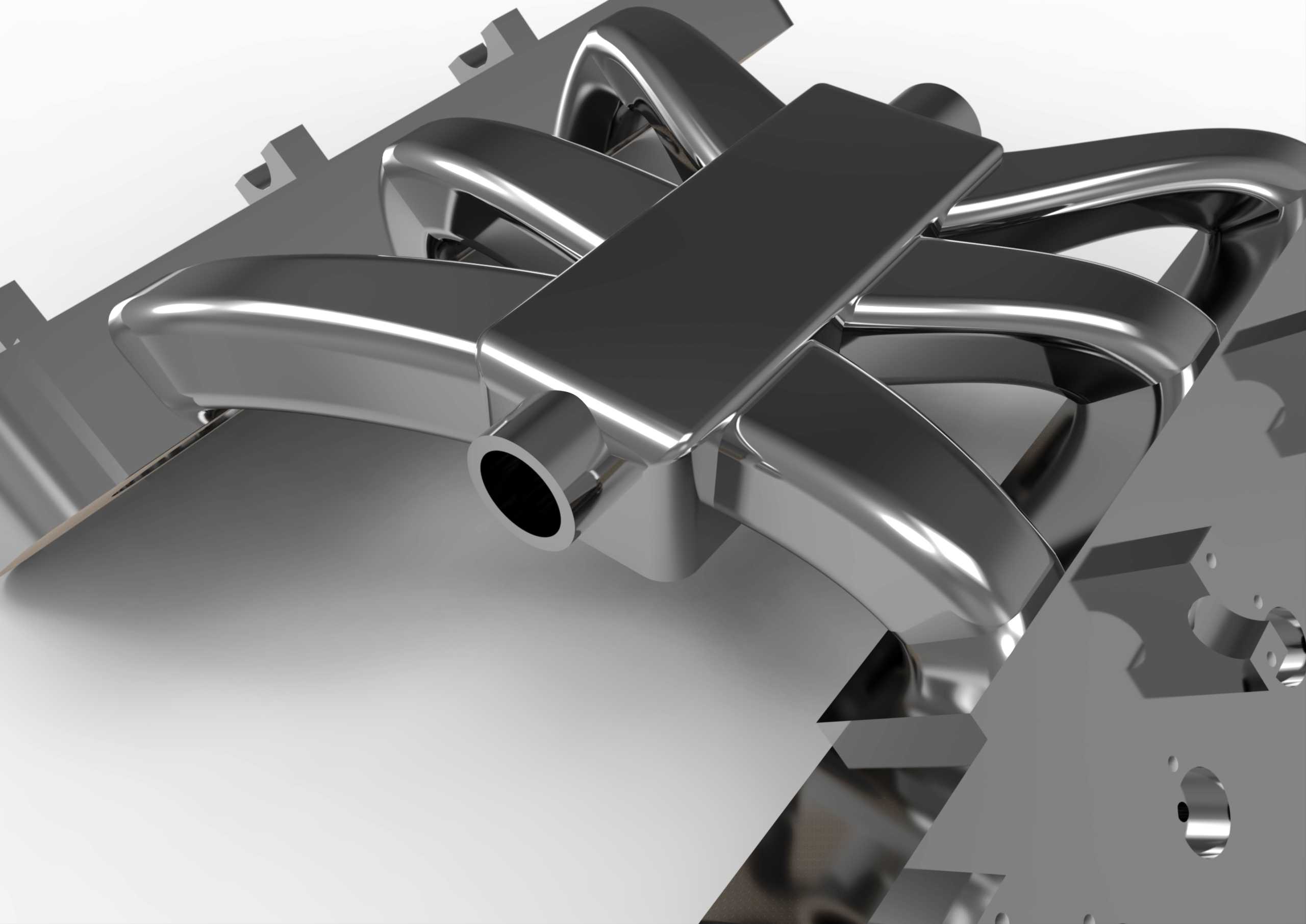

发动机进气歧管金属结构三维设计

　　在往复式内燃机的进排气系统布局中，歧管是连接气缸盖与进气总管、排气总管的核心导流部件，其结构设计直接影响各缸的充气效率、排气背压一致性，进而决定整机的动力输出平顺性与燃油经济性表现。这款歧管采用一体化铸造成型后精加工的工艺路线，主体流道采用等渐变截面设计，避免气流在弯折处产生涡流与压损，每一条支路的长度、内壁粗糙度都经过匹配计算，保证各气缸进气量的偏差控制在工程允许范围内，不会出现个别缸混合气过浓或过稀的工况偏差。从安装边界来看，歧管的法兰安装面与气缸盖的进气口位置完全对应，法兰面预留的螺栓孔位置公差控制在±0.1mm以内，保证安装后密封垫的压缩量均匀，不会出现漏气隐患；侧面预留的传感器安装位可以直接适配进气压力、

　　温度传感器的安装尺寸，不需要额外做转接支架，减少整机装配的零件数量。在实际使用场景中，这类歧管多用于小排量直列四缸发动机的进气侧，安装在气缸盖的进气端面，上方可以预留空间布置节气门体与怠速控制阀，下方与发动机缸体的间隙足够布置线束与冷却管路，不会和周边的发电机、空调压缩机等附件产生运动干涉。设计过程中优先考虑了流道的顺滑过渡，所有弯折位置的圆角都经过流体仿真验证，避免气流在转角处产生分离现象，管壁厚度根据不同位置的受力情况做差异化设计，法兰连接位置厚度适当增加，保证螺栓拧紧时不会出现变形，流道中段在保证刚度的前提下适当减薄，控制整体重量，降低发动机的整机自重。歧管的端部接口采用标准的卡箍连接尺寸，可以直接和橡胶进气软管匹配，

　　安装时不需要定制专用连接件，售后维修的互换性更强。结构上的加强筋布置在流道之间的连接位置，既可以提升整体的结构刚度，避免发动机运行过程中产生共振异响，又不会额外增加过多的重量，筋条的走向顺着气流的方向布置，不会对周边部件的安装造成阻碍。在耐久性能的考量上，歧管的材料选用耐高温的铸铝合金，能够承受发动机舱内的持续高温工作环境，不会因为长期受热产生变形导致密封失效，表面的氧化处理层可以抵御机油、燃油蒸汽的腐蚀，延长部件的使用寿命。对于结构设计从业者来说，这类歧管的建模过程需要重点关注各支路的中心线走向，保证流道截面沿着中心线平滑过渡，法兰面的安装孔位需要和气缸盖的数模做装配干涉检查，提前排查螺栓、密封件的安装空间是否充足，

　　同时要预留出工艺脱模的斜度，保证铸造生产时能够顺利出模，不会出现倒扣结构导致生产难度提升。在做整机布置的时候，还要考虑歧管的振动特性，其固有频率需要避开发动机的常用转速激励频率，避免运行过程中出现共振断裂的故障，安装点的位置选择在刚度较大的法兰位置，配合减震衬套可以有效隔绝振动传递，降低整车的NVH表现。
