DN300手动快门阀件结构设计方案

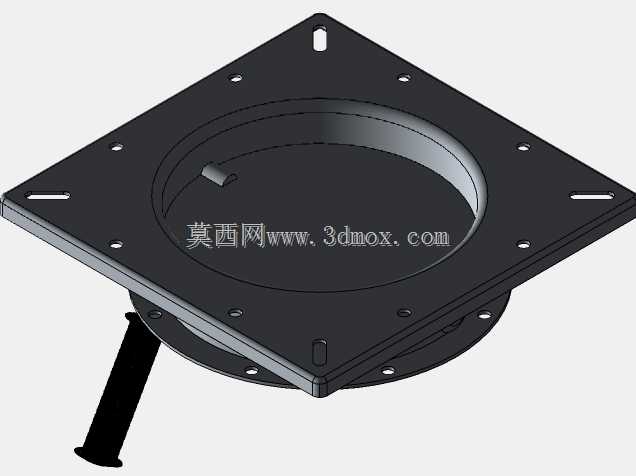

　　这款手动快门类阀件主要应用在工业通风除尘、粉体输送、工况排风系统的管段末端或设备接口位置，作为通断控制单元使用，区别于普通蝶阀的慢启闭结构，该结构通过连杆增力机构实现阀板的快速开合，能在短时间内完成风道的全开或全关动作，适配需要快速切断气路、料路的工况场景，比如粮食加工的料仓出口通风隔断、除尘系统的支管风量切换、小型工业炉的进风控制等场景都能见到这类结构的应用。从结构设计逻辑来看，该阀件采用方形法兰对接圆形通径的结构形式，通径规格为DN300，方形安装法兰上预留了均匀分布的螺栓安装孔，安装时可直接与对应规格的方形法兰接口通过螺栓紧固，密封面采用平面贴合结构，配合密封垫可实现低压工况下的有效密封，避免风道漏风、粉料外泄的问题。

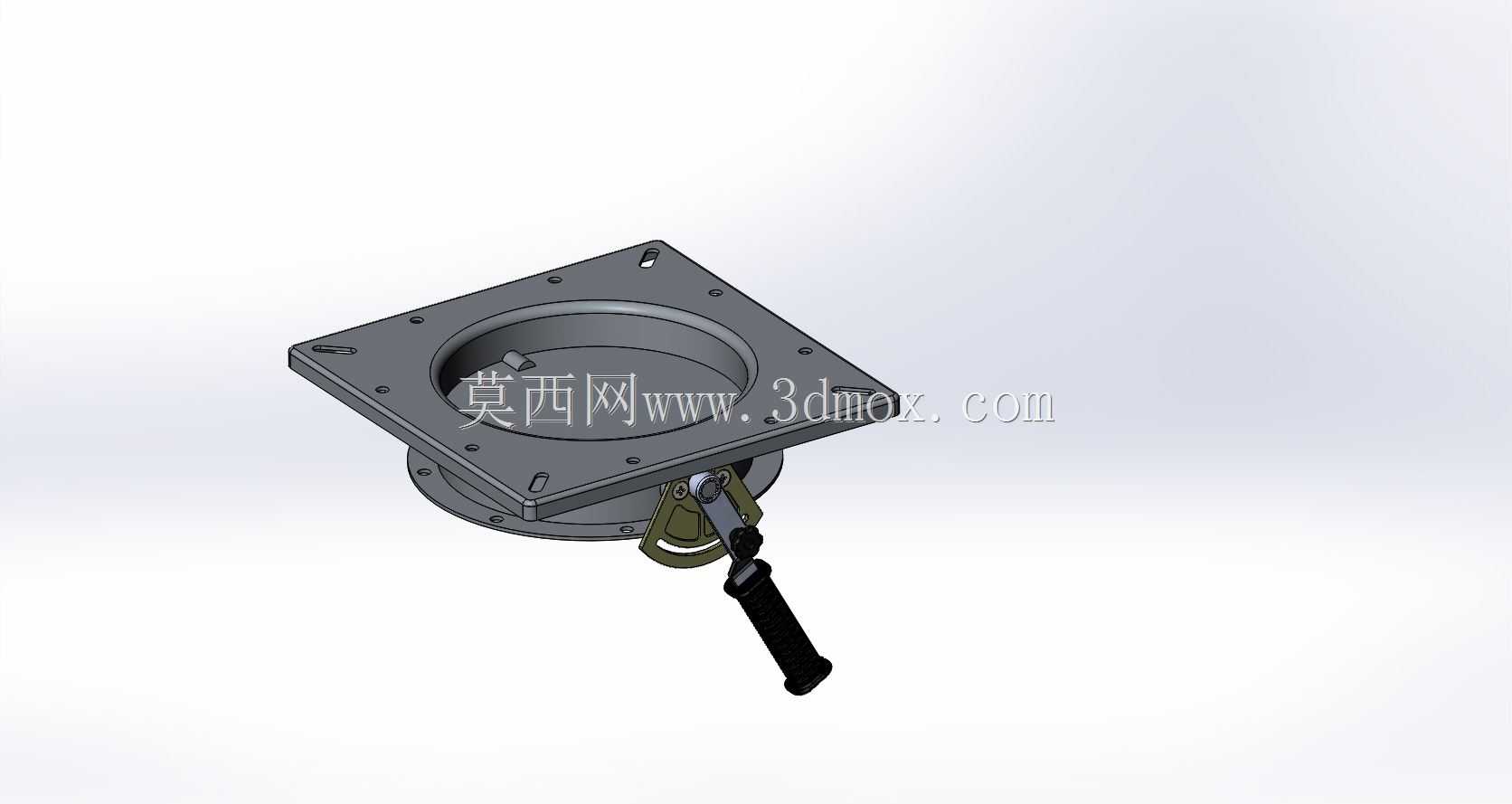

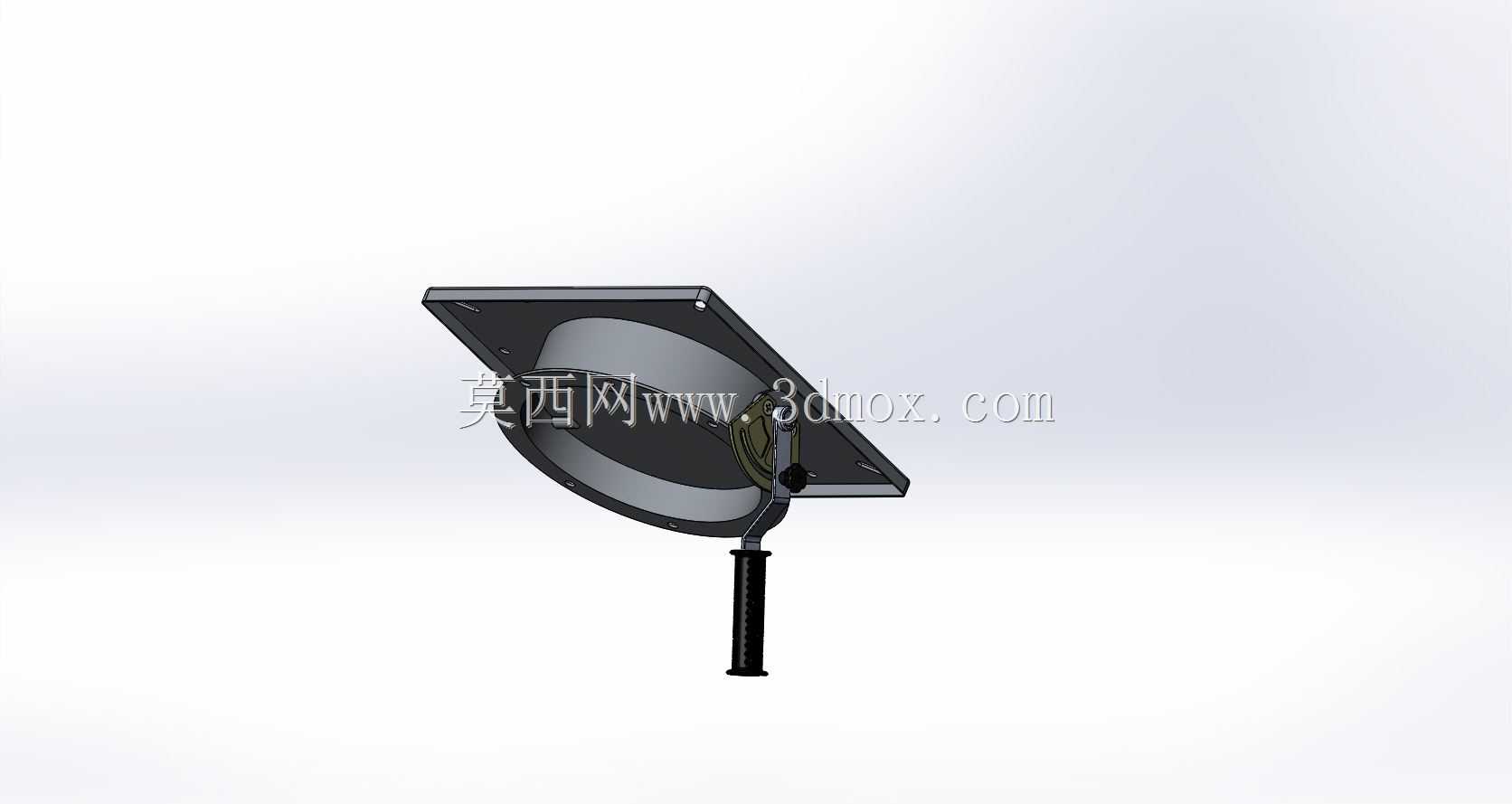

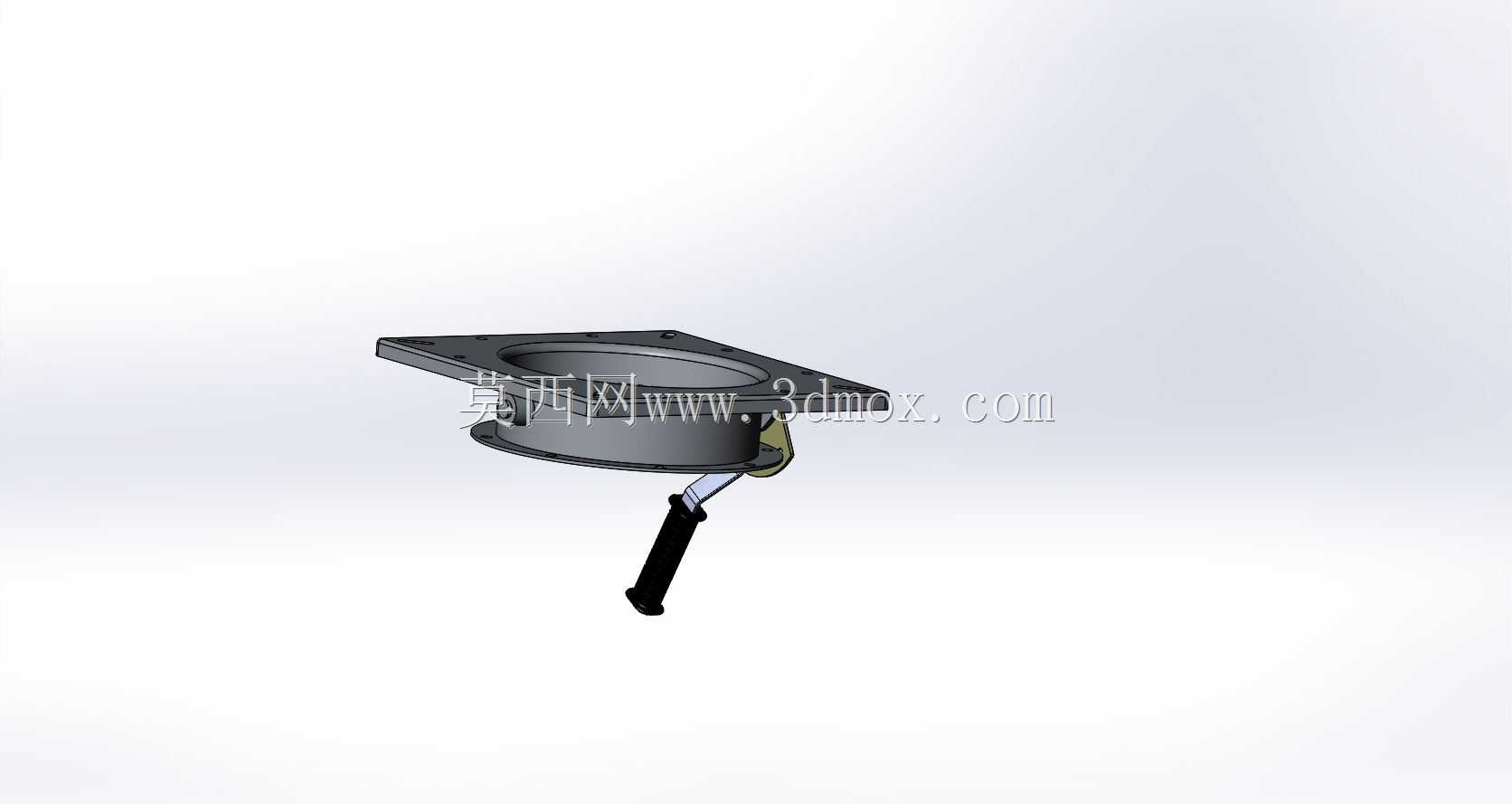

　　阀板采用圆形平板结构，与通径尺寸匹配，转轴位置偏离阀板中心一定距离，配合侧边的手动操作连杆机构，操作时扳动手柄即可通过连杆带动转轴转动，驱动阀板完成90度回转，实现通断切换，手柄位置设置了自锁定位结构，当阀板处于全开或全关位置时可自动锁止，避免受风道风压、物料冲击导致阀板自行移位，影响通断效果。在安装边界上，方形法兰的外轮廓尺寸略大于DN300通径对应的圆形法兰尺寸，安装时需要预留足够的螺栓操作空间，阀件本体的轴向安装长度较短，适合安装空间紧凑的管段位置，操作手柄的转动半径需要在安装时提前预留，避免手柄转动过程中与周边管线、设备结构发生干涉，影响操作顺畅度。从功能特性来看，该阀件无需额外配置气动、电动驱动单元，

　　完全依靠手动操作即可完成启闭，结构简单可靠，故障率低，适合不具备气源、电源的偏远工位或者不需要频繁操作的隔断点位使用，连杆机构的增力设计让操作人员无需施加过大的操作力即可完成阀板的启闭动作，即使阀板两侧存在一定的风压压差，也能轻松完成操作。设计过程中充分考虑了工况使用的耐用性，转轴位置设置了耐磨轴套，减少长期转动带来的磨损，延长阀件的使用寿命，操作手柄采用防滑握把结构，提升操作时的握持手感，避免操作时打滑。阀件的过流面采用平滑过渡设计，当阀板处于全开位置时，阀板平行于风道方向，对风道内的气流、料流阻力极小，不会造成明显的压损，也不会出现粉料积留的问题，适合粉体输送这类对过流顺畅度有要求的场景。在结构细节上，

　　法兰连接面的平面度控制在合理公差范围内，保证安装后密封垫受力均匀，避免局部密封失效，连杆铰接位置都设置了防松结构，长期使用不会出现销轴脱落、连杆松动的问题，整体结构没有复杂的异形零件，加工难度低，后期维护更换配件也十分方便，普通的机加工车间即可完成配件的加工替换，不需要定制特殊规格的备件。
