分隔器三轴加工专用定位夹紧铣削夹具

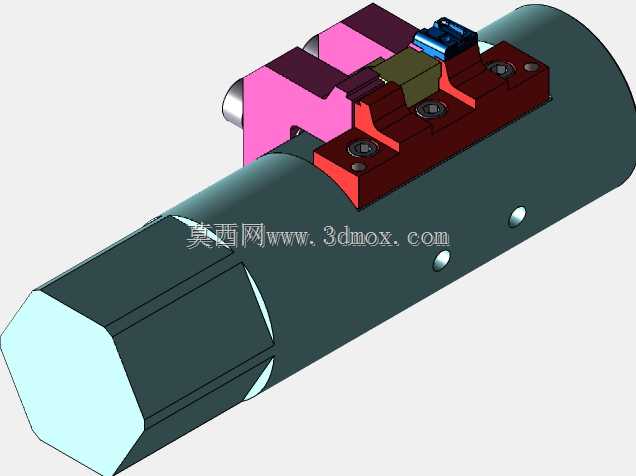

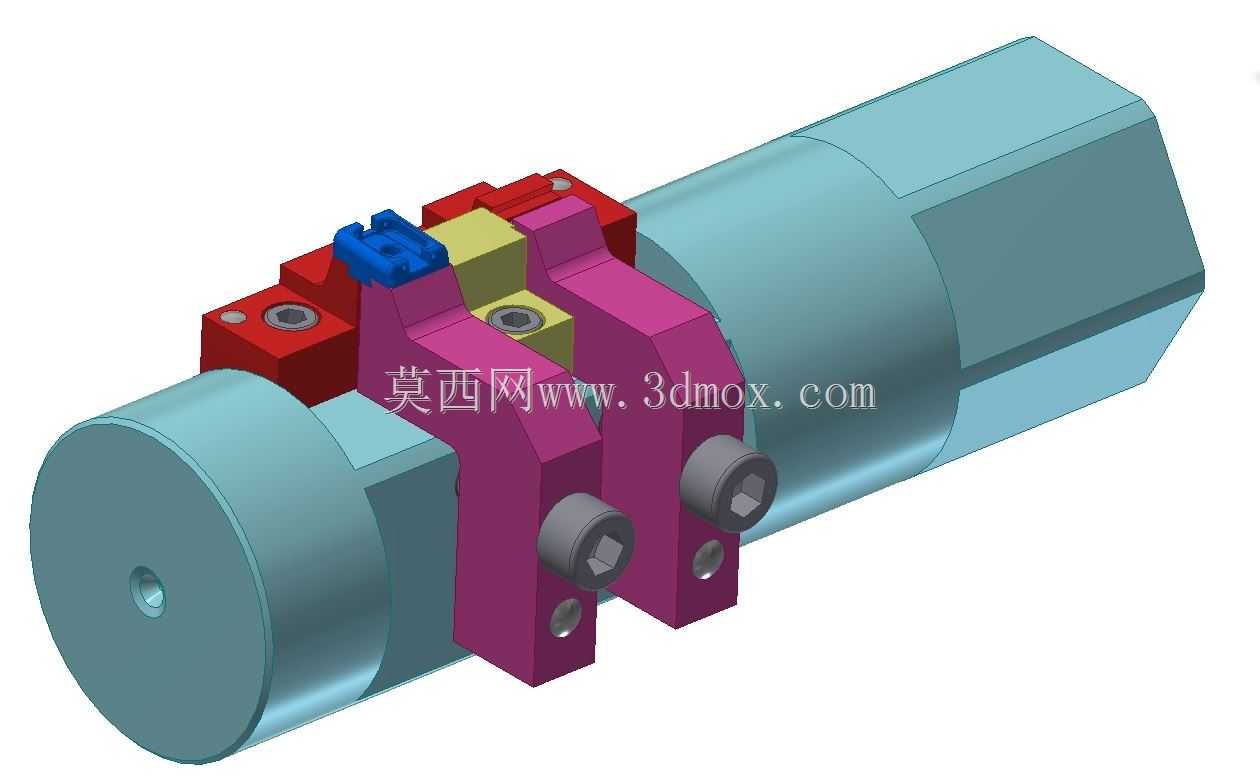

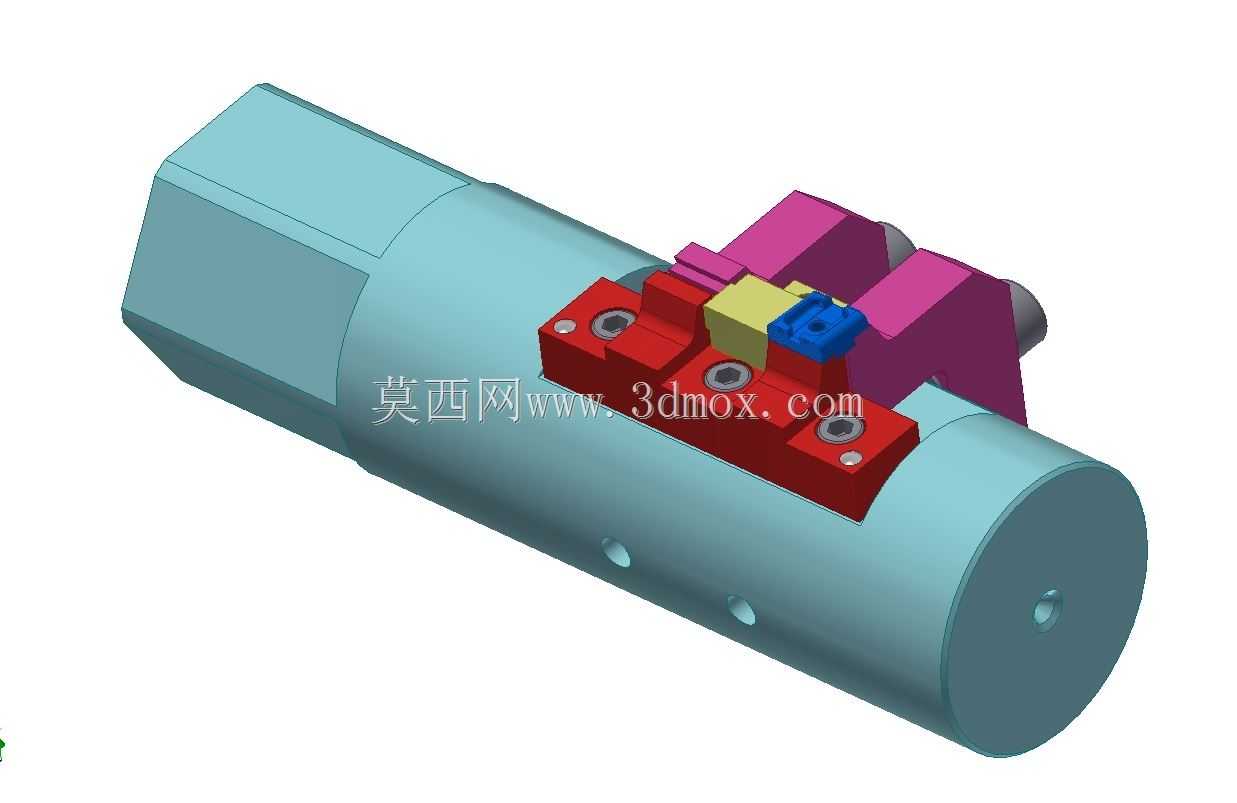

　　在批量零件铣削加工场景里，针对分隔器类异形工件的三轴加工工序，常规通用夹具往往难以兼顾定位精度与装夹效率，这套专用铣削夹具正是为解决该类加工痛点开发的定位夹紧工装。从实际加工适配性来看，该夹具直接匹配立式三轴铣床的工作台T型槽安装基准，整体采用对称式布局结构，两端的圆柱定位基准块可直接卡入工作台标准槽位完成初定位，无需额外制作转接板，安装时仅需通过压紧螺栓穿过基准块上的沉孔即可完成夹具本体的固定，安装边界控制在常规三轴铣床的工作台行程范围内，不会出现超程干涉问题。夹具的核心夹紧单元采用模块化组合设计，紫色的夹具体作为承载基体，上面集成了两组对称布置的内六角螺栓夹紧副，夹紧螺栓的行程经过精确计算，既可以保证对分隔器工件的足够夹紧力，

　　避免铣削过程中工件出现窜动、让刀问题，又不会因为行程过大导致装夹效率降低，单次装夹的螺栓旋合行程控制在3圈以内，熟练操作工可在10秒内完成单工件的夹紧操作。夹具体上设置的黄色定位块是整套夹具的定位核心，其轮廓与分隔器工件的定位基准面完全贴合，可实现工件的快速定位，装夹时无需反复打表找正，定位重复精度可控制在0.02mm以内，完全满足三轴铣削的工序精度要求。夹具体上方的蓝色快换压块可根据不同批次分隔器的外形尺寸差异进行快速更换，无需拆卸整个夹具体，仅需松开压块的固定螺钉即可完成适配调整，大幅降低了多品种小批量生产时的夹具换型成本。两端的浅蓝色连接轴座除了承担夹具在工作台上的定位功能外，还集成了工件轴向限位结构，

　　轴座端面与工件轴向基准面贴合后，可限制工件沿轴向的窜动自由度，配合夹具体上的侧向定位面，完全限制工件的六个自由度，实现完全定位，避免过定位导致的工件装夹变形。从受力角度分析，整套夹具的夹紧力作用点直接对应工件的刚性支撑部位，避开了工件的薄壁易变形区域，夹紧力大小可通过螺栓旋紧力矩进行精确控制，针对铝合金材质的分隔器工件，推荐夹紧力矩控制在8N·m，针对钢制工件可提升至15N·m，既保证装夹刚性，又不会夹伤工件表面。在实际加工验证中，这套夹具可适配直径范围在30mm到80mm之间的筒状分隔器工件，加工时铣刀的走刀路径完全避开夹具的所有凸出结构，不会出现打刀风险，夹具体的所有棱边都做了R2以上的倒角处理，避免操作工装夹工件时被锐边划伤。

　　夹具的所有组成零件都采用了常用的金属材料，定位块与夹具体采用45号钢调质处理，表面硬度达到HRC28-32，具备足够的耐磨性，长期使用后定位面磨损量极小，可保证长期的定位精度稳定性；夹紧螺栓采用标准内六角圆柱头螺钉，属于通用标准件，损坏后可直接采购替换，无需单独定制加工，降低了夹具的后期维护成本。在排屑设计上，夹具体的定位面之间预留了足够的排屑间隙，铣削产生的切屑可顺着间隙直接落到工作台面上，不会堆积在定位面上影响工件的定位精度，每次加工完成后仅需用压缩空气吹扫即可清理干净切屑，维护操作十分简便。这套夹具的设计思路完全围绕实际加工需求展开，没有多余的冗余结构，所有结构特征都服务于快速装夹、精准定位、可靠夹紧的核心功能，相比通用台钳装夹，该专用夹具的装夹效率提升60%以上，加工废品率可降低至0.5%以下，尤其适合分隔器类零件的批量三轴铣削加工工序，能够有效降低操作工的劳动强度，提升设备的有效加工时长。
