手动螺杆式工件定位钻孔工装夹具

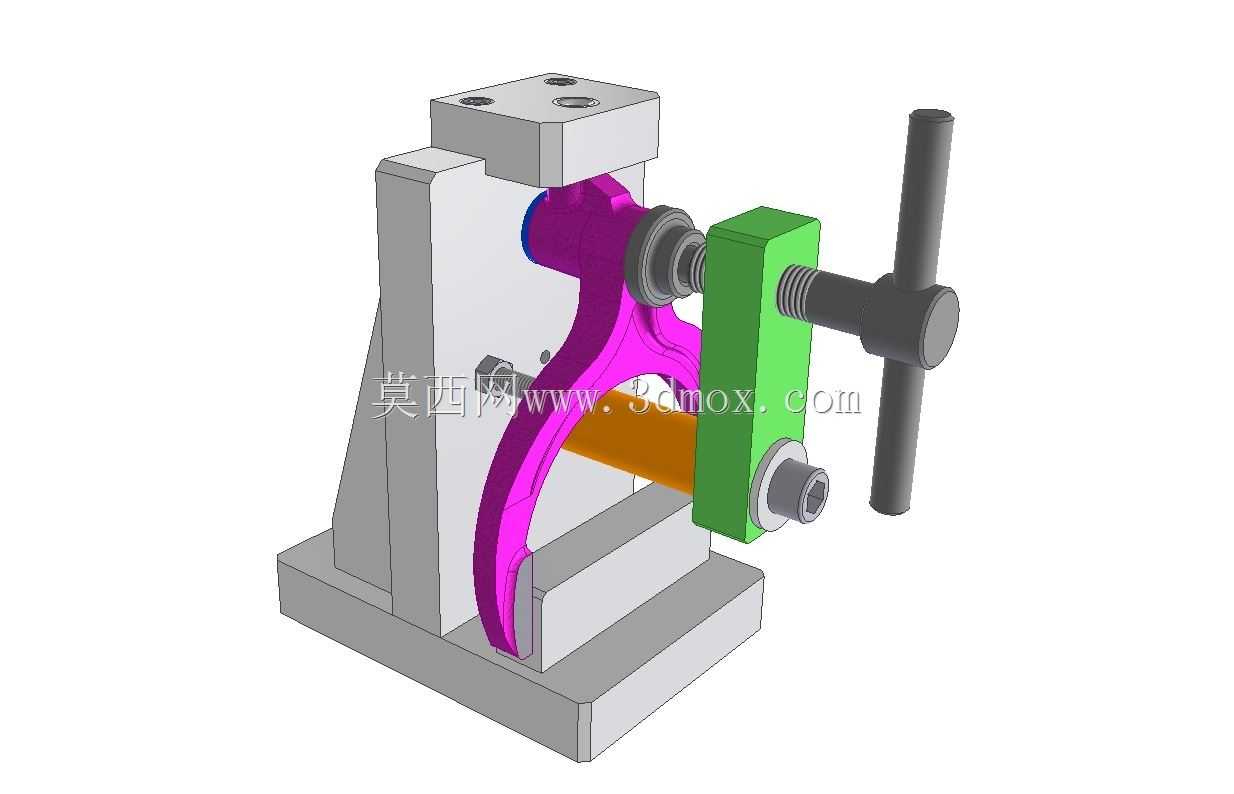

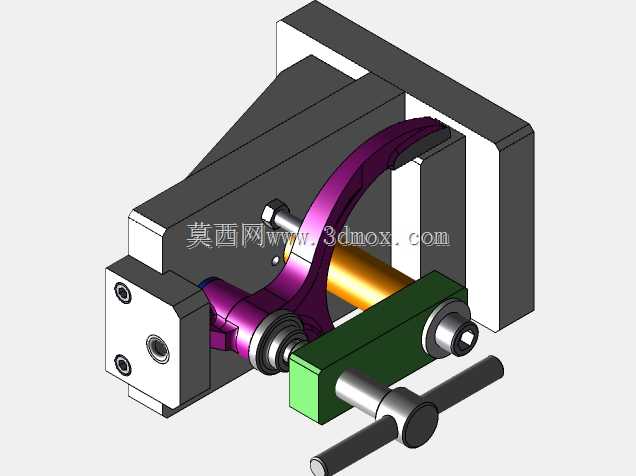

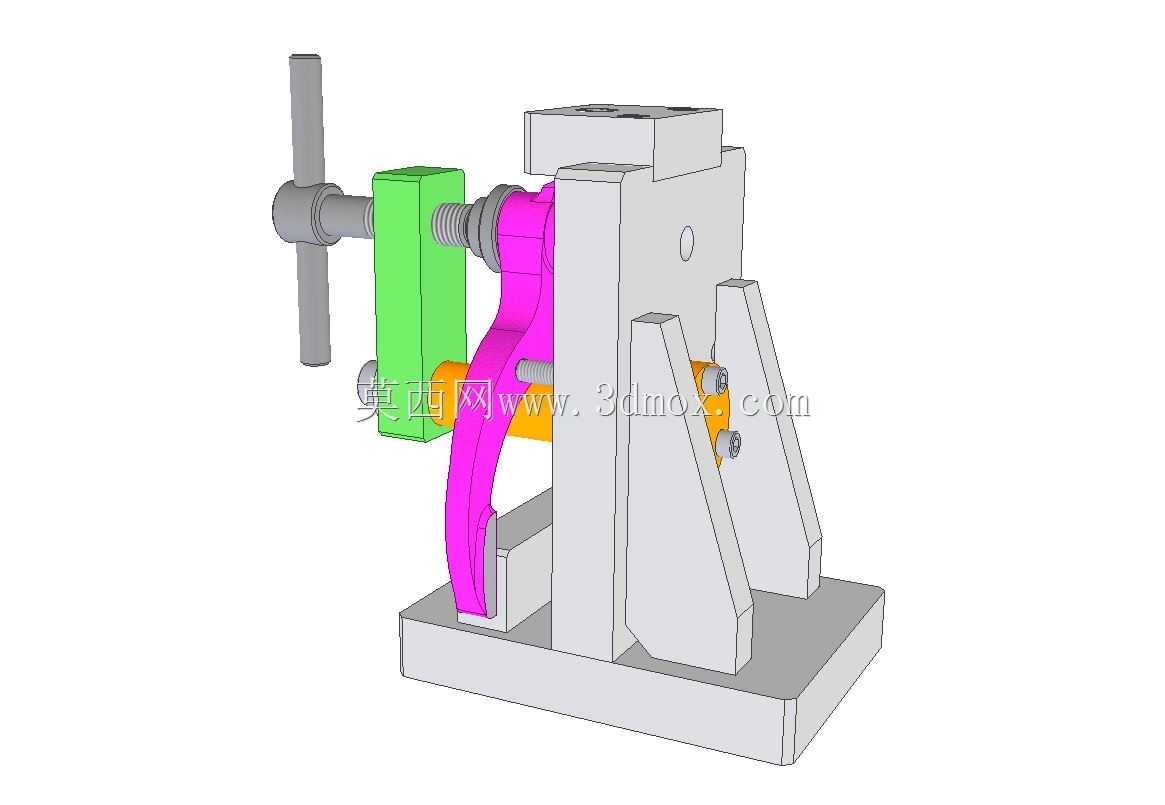

　　这套手动螺杆驱动的钻孔定位夹具，主要适配台式钻床、小型立式钻床的单件小批量工件钻孔工序，常见于五金维修车间、小型机加工班组、职业院校机加工实训场景，用来替代通用台虎钳完成异形弯臂类、小型支架类工件的钻孔定位作业，避免通用夹具装夹找正时间长、定位基准偏移的问题。整套夹具采用立式C型开式机架结构，底座为整块矩形铸铁材质加工而成，底面铣平作为安装基准面，可通过T型螺栓直接固定在钻床工作台的T型槽内，安装时需保证夹具定位面与钻床主轴轴线的垂直度误差控制在0.02mm以内，避免钻孔出现偏斜。机架的竖直立板与底座采用一体式加工结构，立板上加工有定位销轴安装孔，用来穿装工件的基准定位轴，保证工件装夹时的同轴度基准。夹紧机构采用梯形螺纹螺杆传动，

　　螺杆端部配装十字形手摇柄，操作人员单手即可转动手柄完成夹紧与松开动作，螺杆前端设置有快换压头，压头与螺杆之间装有推力球轴承，夹紧转动时压头不会随螺杆同步转动，避免压头旋转刮伤工件表面。针对弯臂类工件的弧形轮廓，夹具配套了仿形定位支撑块，支撑块的弧形面与工件轮廓完全贴合，装夹时工件的弧形面抵靠在支撑块上，配合定位销轴完成两个方向的自由度限制，螺杆驱动的活动压块从工件另一侧施加夹紧力，三点定位的结构可保证钻孔过程中工件不会出现窜动、移位，钻孔位置度公差可控制在0.1mm以内，满足普通连接孔的加工精度要求。夹具的活动压块采用滑块式导向结构，压块两侧与立板上的导向槽配合，夹紧过程中压块仅做直线进给运动，不会出现偏转，

　　保证夹紧力始终垂直作用在工件表面，避免工件受侧向力出现变形。整套夹具的活动部件均设计有润滑注油孔，日常维护时可定期加注锂基脂，保证螺杆传动、滑块导向的动作顺畅，减少磨损延长使用寿命。在实际使用场景中，针对无分隔套的工件钻孔工序，可直接将工件套装在定位销轴上，转动手摇柄推动压块进给，直至压块压紧工件即可启动钻床完成钻孔，整个装夹过程耗时不超过10秒，相比通用台虎钳装夹找正的作业方式，单件加工效率可提升60%以上。夹具的开口高度、夹紧行程均经过适配性设计，可兼容一定尺寸范围内的同类型弯臂、支架类工件，无需更换夹具即可完成多规格相似工件的钻孔作业，大幅降低小批量生产中的工装投入成本。夹具的所有受力部件均经过应力校核，

　　梯形螺纹螺杆采用45号钢调质处理，表面硬度达到HRC28-32，可承受最大1500N的夹紧力，满足常规钢件、铝件、铜件等金属工件钻孔时的夹紧力需求，不会出现夹紧力不足导致的工件飞脱风险。定位销轴与立板安装孔采用H7/h6间隙配合，磨损后可快速更换，无需对整套夹具进行返修，降低后期维护成本。
