轴类零件分隔器装夹用铣削夹具结构

　　在轴类零件的铣削加工工序中，这类配套分隔器使用的装夹夹具，主要解决轴类工件在分隔器工位上的定位精度与夹紧可靠性问题，常见于汽车零部件、通用五金轴件的批量铣削加工产线，适配卧式铣床、加工中心的铣削工位，可在工件完成上料定位后快速完成夹紧动作，避免铣削过程中工件受切削力作用产生位移、振颤，保障加工面的尺寸精度与表面粗糙度要求。从结构设计逻辑来看，该夹具采用上下分层的夹紧布局，顶部的三角型压盖通过中心的螺栓组件提供主夹紧力，压盖与下方夹具体之间设置的复位弹簧，可在松夹状态下自动抬升压盖，方便工件快速取放，无需人工手动抬起压合部件，能有效缩短单件装夹的辅助时间。夹具体的基座部分设置有多个安装孔位，

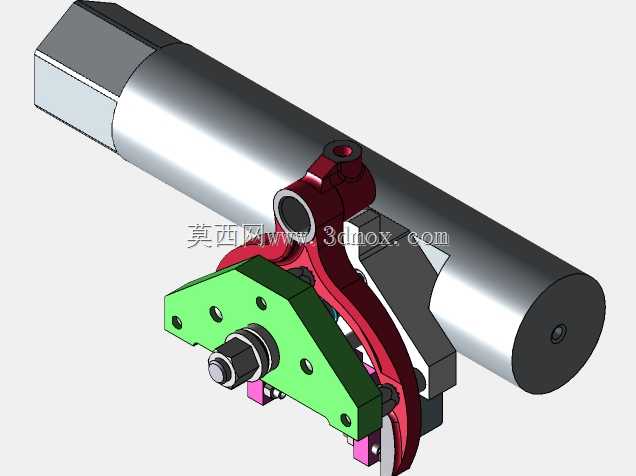

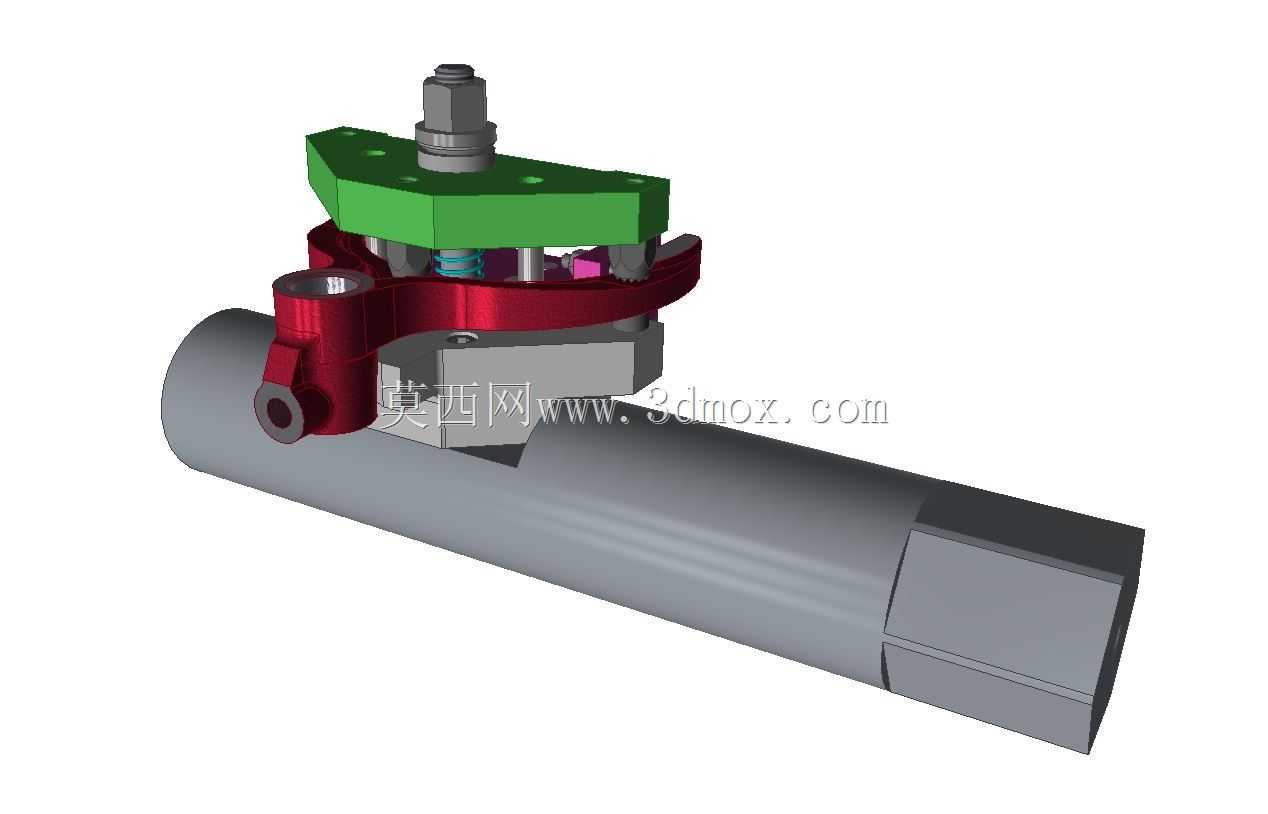

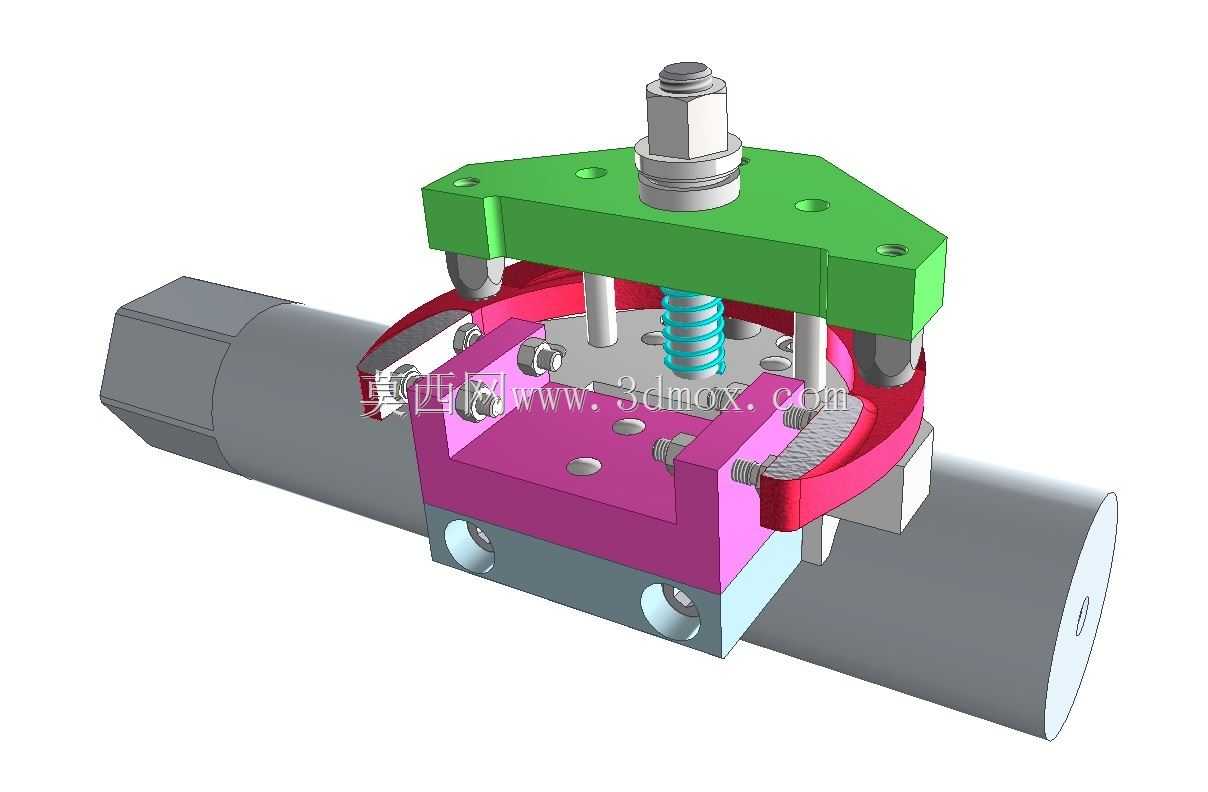

　　可直接固定在铣床工作台或者分隔器的工位安装板上，安装孔的位置公差按照IT7级精度设计，能保障夹具重复安装的定位精度，避免多次拆装后出现装夹基准偏移的问题。针对轴类工件的圆柱面定位需求，夹具两侧设置了与工件外径匹配的弧形定位卡口，卡口位置镶嵌有硬质合金防滑衬片，既可以增大夹紧接触时的摩擦力，防止工件在铣削扭矩作用下发生转动，也能减少夹紧力对工件表面的压伤，适配表面质量要求较高的轴类零件加工。夹具体中部的紫色主体部分为定位支撑座，座体上设置的多个沉头孔用于固定弧形定位块与导向柱，四根垂直布置的导向柱贯穿顶部压盖，为压盖的上下移动提供精准导向，避免压盖升降过程中出现偏斜，导致夹紧力分布不均，出现一侧夹紧力不足、另一侧压伤工件的问题。

　　夹具体底部的浅蓝色安装座设置有横向的定位键槽，可与工作台的T型槽配合实现快速定位，安装时无需反复打表找正夹具的轴向位置，能大幅降低夹具换装的调试时间。在实际使用场景中，这类夹具通常配套回转式分隔器使用，分隔器带动夹具完成工位转位，在上下料工位完成工件装夹后，转位至铣削工位完成轴件的平面、槽位或者扁位的铣削加工，加工完成后转位回上下料工位松夹取件，整个流程可配合自动化上下料机构实现无人化加工。夹具的夹紧行程通过中心螺栓的锁紧行程控制，可适配一定直径范围内的轴类工件，更换不同内径的弧形定位衬块后，即可实现不同规格轴件的装夹需求，无需更换整个夹具体，具备较好的通用性。设计过程中，夹紧力的计算按照铣削最大切削力的1.5倍安全系数选取，

　　弹簧的复位弹力设置为夹紧力的1/10，既可以保证松夹时压盖能顺利复位，也不会额外增加夹紧操作时的阻力。夹具的所有活动配合面均设计有润滑油槽，日常维护时只需定期加注润滑脂，即可保证导向柱与压盖之间的滑动顺畅，减少磨损带来的精度损失。从安装边界来看，夹具整体的横向宽度适配分隔器的工位间距，不会在转位过程中与相邻工位的夹具或者加工部件发生干涉，顶部的夹紧螺栓操作空间预留充足，无论是手动扳手锁紧还是配套气动拧紧机构自动锁紧，都有足够的操作空间，不会出现结构干涉问题。夹具体的排屑空间设计合理，铣削产生的切屑可顺着夹具体的斜面滑落至工作台排屑槽，不会堆积在定位卡口或者导向柱位置，避免切屑卡滞导致夹具动作失效，也减少了日常清理的工作量。
