管类零件双工位铣削加工定位夹具

　　在轴类、管类零件的批量铣削加工场景中，常规装夹方式往往需要多次找正、反复拆装工件，不仅单工位加工节拍长，还容易因多次装夹带来定位误差累积，无法满足分隔器类零件双位置同时铣削的精度要求。这套针对管类工件设计的铣削夹具，核心是解决圆柱类工件周向定位、双加工位同步压紧的实际生产痛点，适配普通立式铣床、加工中心的工作台安装，可直接装夹在标准T型槽工作台上，无需额外改造设备接口。

　　夹具的基座采用分体式定位结构，底部设置与圆柱管料外径匹配的V型支撑面，可适配一定直径范围内的圆柱工件，支撑面做了淬硬处理，避免长期装夹磨损导致定位精度偏移。工件放置到V型支撑位后，周向定位依靠侧面的可调定位块实现，定位块可根据工件待加工面的周向角度做微调，确保两个待铣削位置的周向角度公差控制在0.02mm以内，无需每次装夹后打表找正工件周向位置。

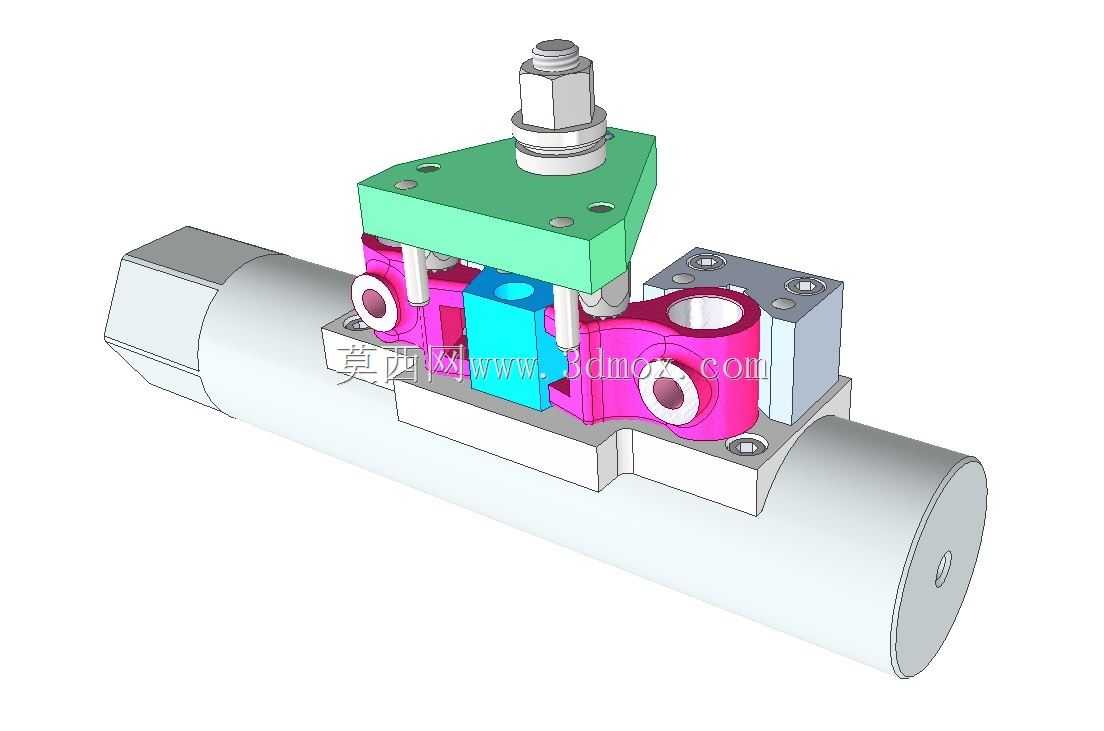

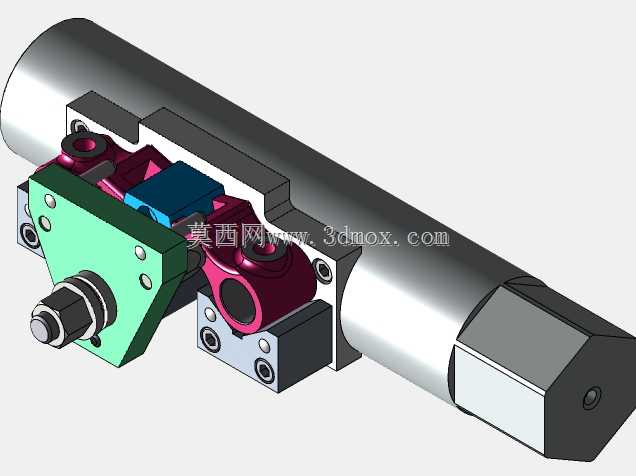

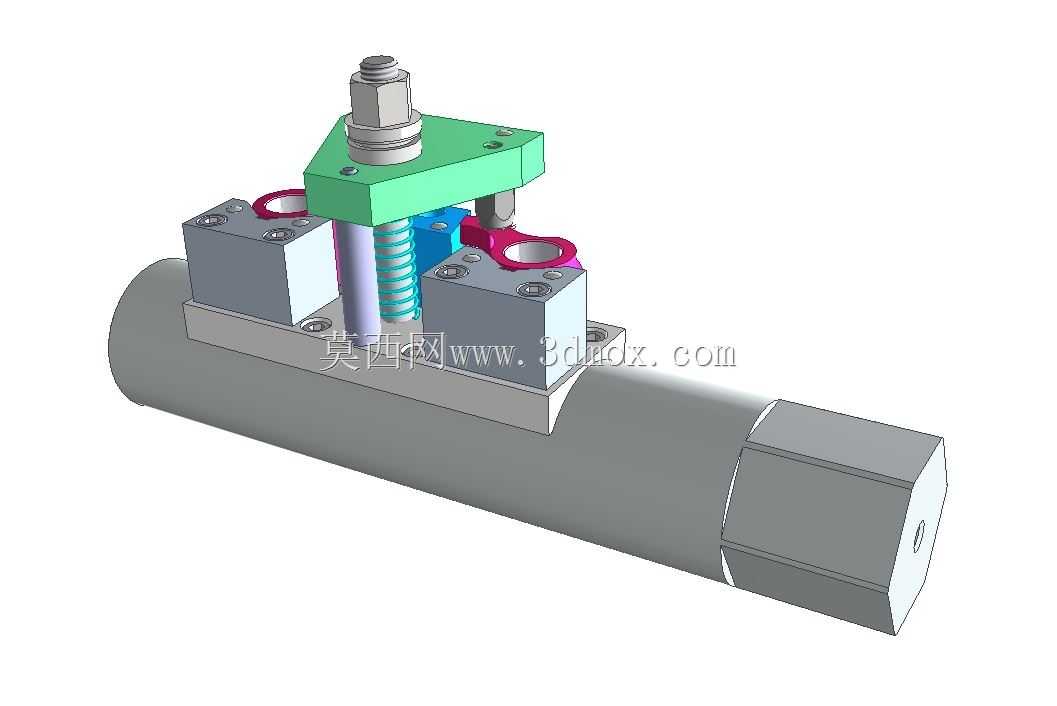

　　压紧机构采用三角式压板联动结构，顶部的压紧螺母通过螺杆施力，将力均匀传递到三个压点位置，其中两个压点对应工件的两个待加工工位旁的非加工面，第三个压点压在中间的定位挡块上，避免压紧力直接作用在薄壁管料上导致工件变形。压板与工件接触的位置镶嵌了铜质压头，防止装夹过程中刮伤工件已加工表面，同时铜质材料的微变形特性可以让压紧力分布更均匀，避免硬接触带来的工件局部应力集中。

　　夹具的安装边界充分考虑了普通铣床的工作台行程，整体长宽尺寸控制在小型加工中心的工作台允许范围内，底部设置两个定位键槽，可与工作台T型槽配合实现夹具自身的快速定位，首次安装找正后，后续更换工件无需重新调整夹具位置。夹具的侧向设置了工件轴向定位挡销，工件装入后轴向推靠挡销即可确定轴向位置，保证每个工件的铣削位置轴向尺寸一致，批量加工时尺寸散差可控制在0.05mm以内。

　　从设计逻辑上，这套夹具没有采用复杂的液压或气动压紧结构，全部采用手动螺旋压紧，一方面降低了夹具的制造成本，适合中小批量零件的加工场景，另一方面手动压紧的操作门槛低，一线操作人员无需额外培训即可快速上手，压紧力的大小可根据工件壁厚灵活调整，避免薄壁工件被压变形。夹具上的定位块、压头都采用可更换设计，当加工不同直径、不同加工位置的同类型管类零件时，只需更换对应的定位块和压头，调整压板的伸出长度即可快速适配，无需重新制作整套夹具，大幅提升了工装的复用率。

　　实际加工过程中，工件一次装夹即可完成两个位置的铣削加工，无需二次装夹翻转工件，不仅将单工件的装夹辅助时间缩短了60%以上，还彻底避免了二次装夹带来的位置度误差，两个铣削位置的相对位置精度完全靠夹具精度保证，不依赖操作人员的找正水平。夹具的排屑空间做了针对性设计，加工产生的铁屑可以顺着V型支撑面的间隙落到工作台排屑槽内，不会堆积在定位面上影响后续装夹精度，日常清理维护只需用压缩空气吹扫即可，无需拆解夹具部件。

　　针对铣削加工的切削力方向，夹具的受力点全部落在刚性基座上，压紧力方向与铣削力方向形成自锁角度，即使铣削过程中产生较大的冲击载荷，工件也不会出现位移或抬升的情况，加工过程的稳定性远高于通用台虎钳装夹。基座上还预留了辅助定位孔位，当加工更长尺寸的管类工件时，可在轴向加装延伸支撑座，避免工件悬伸过长带来的加工振颤，保证铣削面的表面粗糙度和尺寸精度。
