带导向组件的钣金件冲压成形工装结构

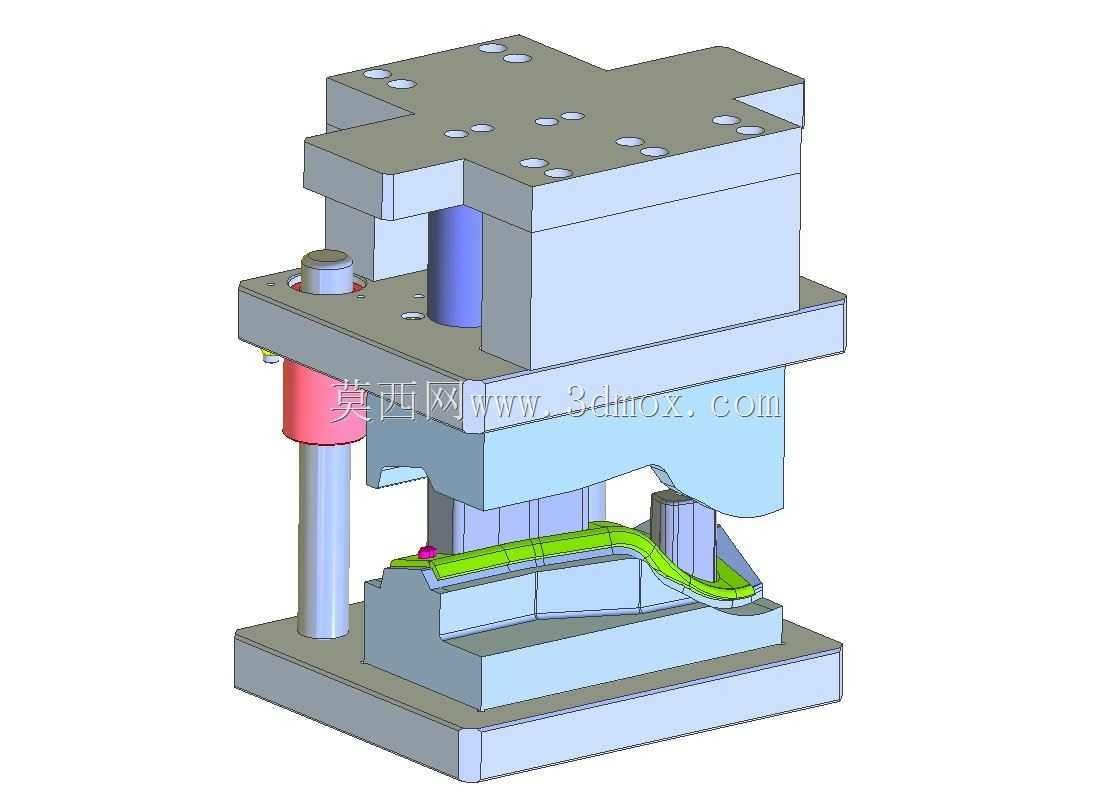

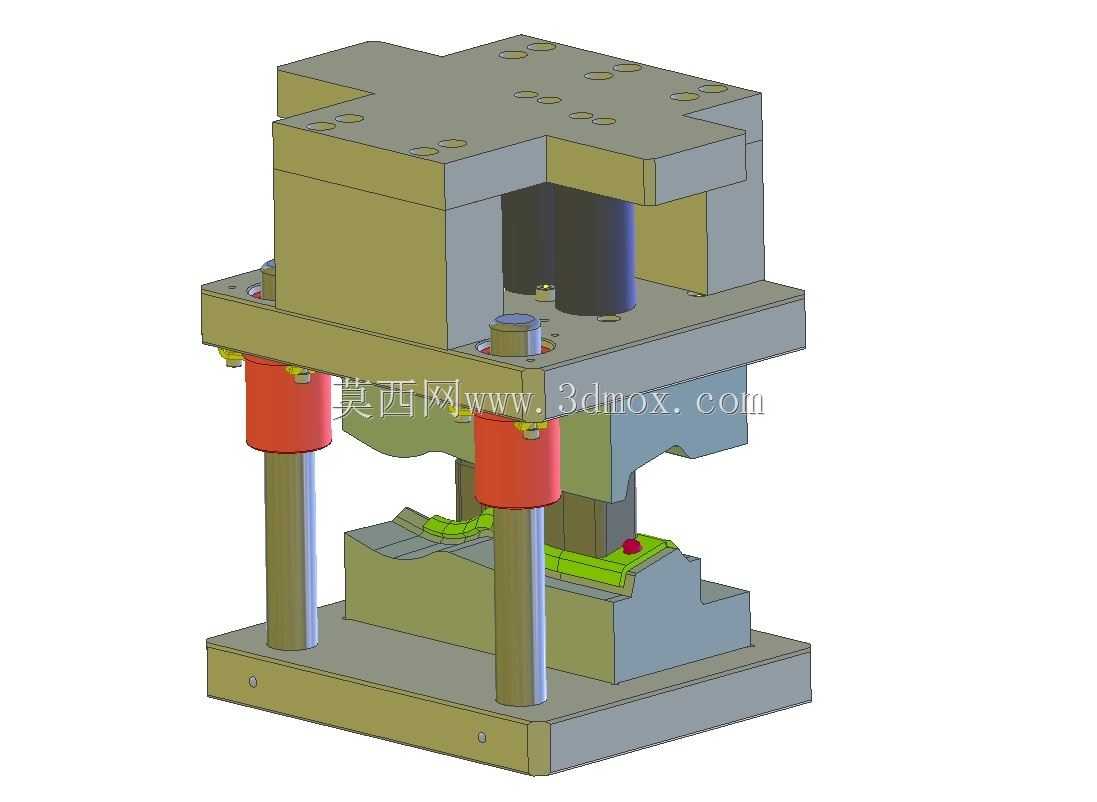

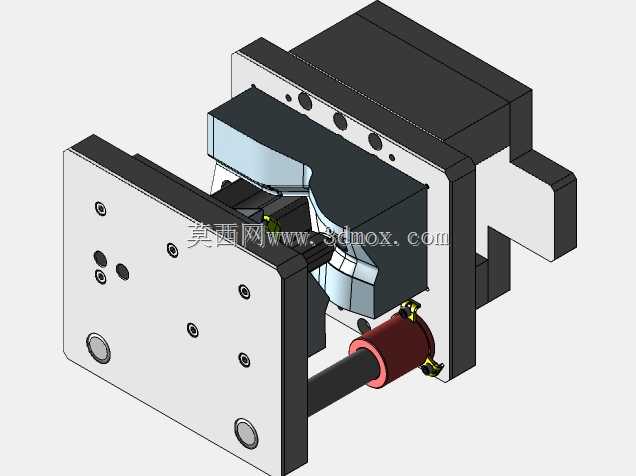

　　这套成形工装主要应用于汽车零部件、家电钣金件的批量冲压生产环节，针对带弧形弯折特征的薄钢板类零件做最终成形工序，适配常见的开式单点压力机安装使用，可完成零件的型面压合、弯折定型作业，避免成形过程中零件出现起皱、回弹超差的问题。从结构布局来看，整套工装采用后侧导柱加中间辅助导柱的双导向设计，上模座通过顶部的模柄与压力机滑块连接固定，上模座底面加工有多个沉头螺纹孔，用于固定凸模固定板、卸料板连接组件，导套压入上模座对应的安装孔内，与下模座的导柱采用H7/h6间隙配合，合模过程中可保证上下模的对中精度控制在0.02mm以内，避免凸凹模啃伤。下模部分的凹模采用镶块式结构，通过螺钉和销钉固定在下模座上，

　　凹模的型面完全贴合待加工零件的最终外形轮廓，型面粗糙度要求达到Ra0.8，减少零件成形过程中的表面划伤，下模座两侧设置有等高套筒组件，配合上模的矩形弹簧提供压料力，压料板在合模初期先接触毛坯料，将毛坯压紧在凹模型面上后，凸模再下行完成成形动作，可有效控制毛坯料在成形过程中的窜动，保证零件各部位尺寸一致性。设计过程中重点考虑了成形力的传递路径，上模的压力通过模柄传入后，经上模座均匀分散到凸模上，避免局部应力集中导致模座变形，下模座底部设计有均匀分布的安装槽，可通过T型螺栓与压力机工作台面固定，安装槽的间距适配常见160吨、200吨开式压力机的工作台T型槽尺寸，安装时无需额外加工转接板。

　　导柱的长度设计满足开模状态下导柱与导套的配合长度不小于导柱直径的1.5倍，保证上下模分离取件时导向结构不会脱开，减少合模时的导向对位误差。压料弹簧的选型根据零件的成形力计算得出，总压料力控制在成形力的15%左右，既可以保证毛坯压紧不窜动，也不会因为压料力过大导致零件表面出现压痕。凸模的成形圆角根据零件材料厚度做了对应设计，针对1.2mm厚度的冷轧钢板，凸模圆角取R3，凹模圆角取R5，可有效降低成形过程中的材料流动阻力，减少零件开裂风险。工装的闭合高度设计为280mm，最大开模高度可达420mm，取件空间充足，可配合自动化送料机构实现连续生产，上下模之间设置有安全限位块，当压力机滑块下行到下死点时，限位块接触承压，

　　避免凸凹模过合导致零件压废。日常维护时，导柱导套部位需定期加注锂基润滑脂，保证导向结构运动顺畅，凹模镶块可根据加工零件的型面变化单独更换，无需更换整套模架，降低生产切换成本。整套结构的受力部件均采用45号钢调质处理，成形工作部件采用Cr12MoV淬火处理，硬度达到HRC58-62，保证长期批量生产的使用寿命，成形后的零件型面轮廓度可控制在0.1mm以内，满足后续焊接、装配的尺寸精度要求。
