椭圆型材弯曲加工工装结构设计

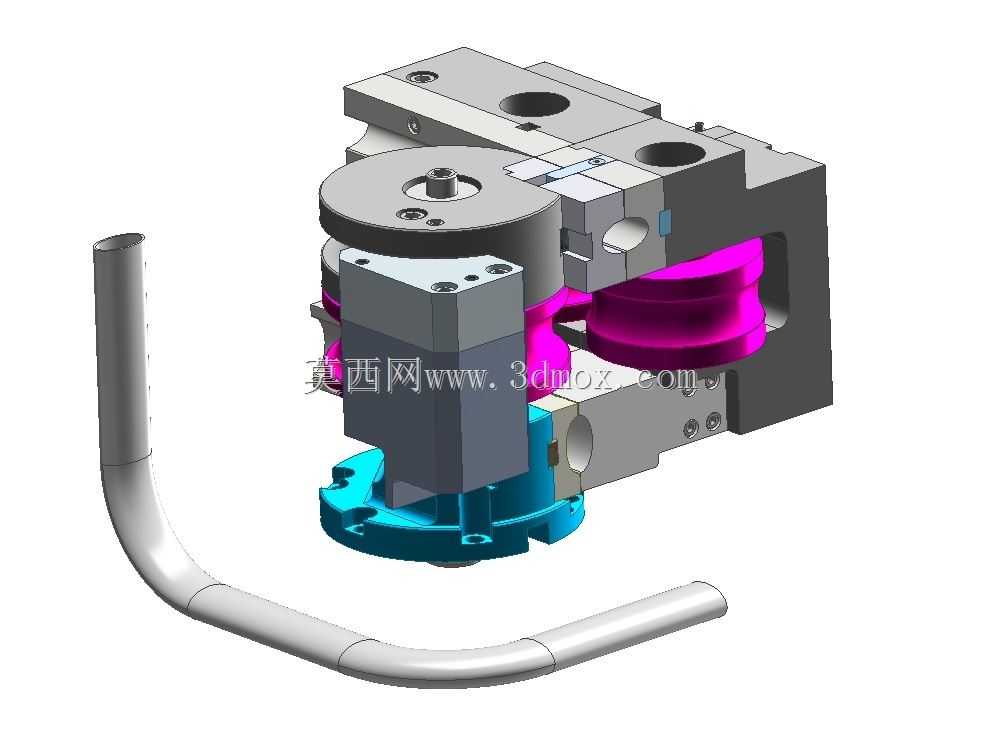

　　在金属型材冷弯加工的生产场景里，椭圆截面型材的弯曲成型一直是常规弯管设备较难处理的工况——这类型材截面非对称，常规圆形槽轮弯曲时极易出现截面瘪陷、轮廓变形、弯曲半径不一致的问题，这套弯曲工装正是针对椭圆型材的成型痛点开发的专用执行机构，可直接集成到自动化弯管产线或作为独立工装配套手动/半自动加工工位使用。从结构布局来看，整套工装采用分体式模块化设计，底部带定位孔的蓝色安装法兰作为整机基准，可通过内六角螺栓直接固定在加工设备的工作台面，法兰上的定位销孔与安装孔位按照通用加工中心T型槽间距设计，不需要额外加工过渡连接板即可完成装夹，安装基准面的平面度公差控制在0.02mm以内，避免安装倾斜导致弯曲过程中型材受力偏移。

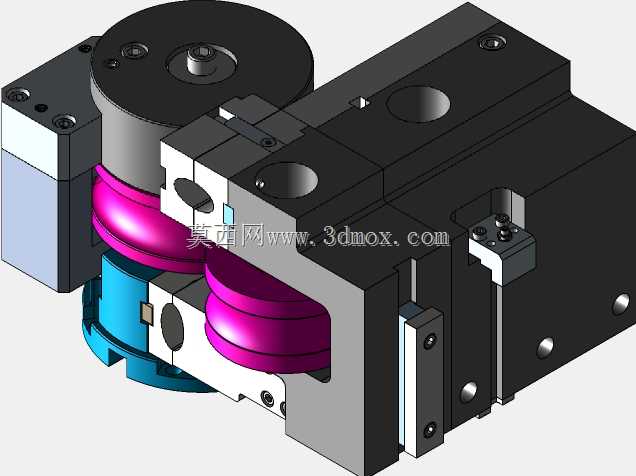

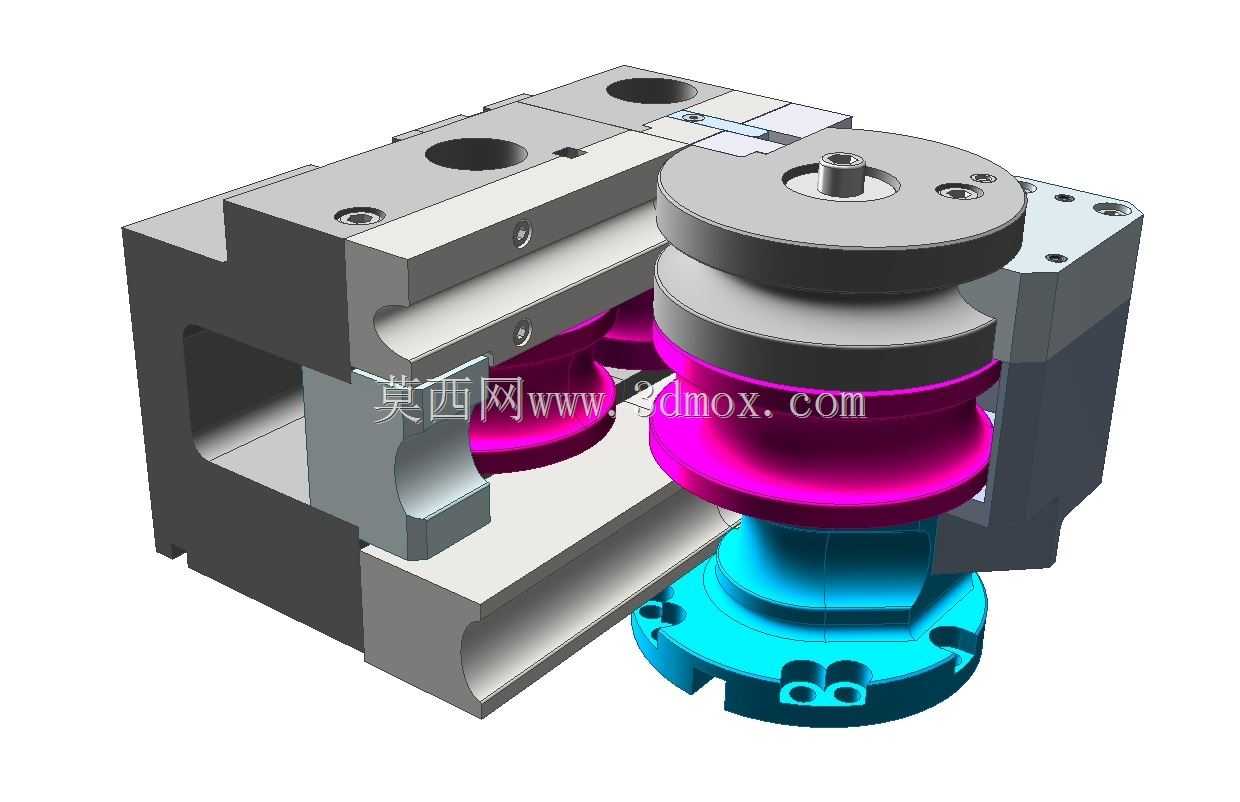

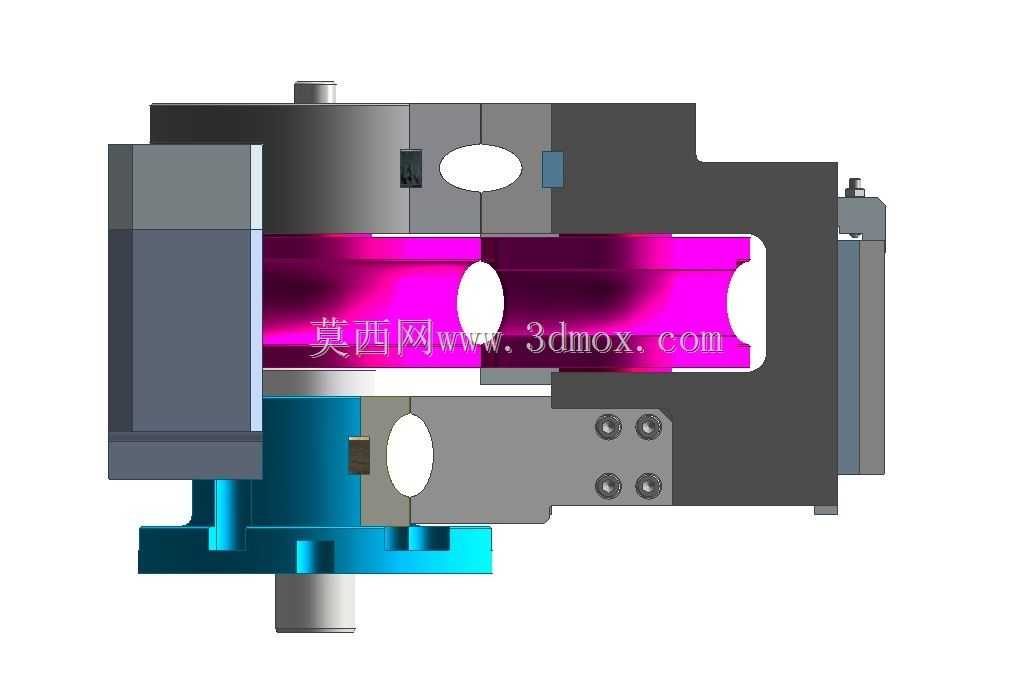

　　核心成型部分采用了与椭圆型材外轮廓完全贴合的紫色成型辊轮，辊轮的型槽截面按照待加工椭圆型材的外轮廓做了等间隙配合设计，单边间隙控制在0.1-0.15mm，既保证型材送进过程中不会卡滞，又能在弯曲受力时完全托住型材侧壁，避免椭圆截面出现向内凹陷的失稳变形，这也是区别于通用弯管机的核心设计点——通用弯管机的圆弧形槽轮无法匹配椭圆截面的多点受力需求，弯曲时型材短轴方向极易出现瘪皱。辊轮的驱动端连接灰色的回转支撑座，座体内部集成了深沟球轴承与推力轴承组合，可承受弯曲过程中产生的径向力与轴向反力，避免辊轮在大扭矩弯曲时出现窜动，支撑座侧面的锁紧块可根据型材壁厚调整辊轮与靠模之间的间隙，适配不同壁厚的椭圆型材加工，

　　不需要整体更换辊轮组件即可完成小范围的规格适配。侧方的灰色夹紧模块采用了斜楔式锁紧结构，当型材送入到位后，夹紧块在气缸或液压缸的驱动下沿斜面向下进给，将型材的待弯曲起始端牢牢压在定位型面上，夹紧块的压紧面同样做了与椭圆型材匹配的仿形设计，增大接触面积的同时避免压紧力集中导致的型材表面压痕，对于表面质量要求高的装饰类椭圆型材，还可在压紧面粘贴聚氨酯垫片进一步保护表面。弯曲臂的回转中心与成型辊轮的中心保持严格同轴，弯曲臂上的导向块可沿臂身的长圆孔调整位置，根据需要的弯曲半径调整导向块与成型辊轮的中心距，最小可适配R120mm的弯曲半径，最大可支持R500mm的大半径圆弧弯曲，调整时只需要松开导向块的锁紧螺栓，

　　对齐臂身上的刻度标识即可完成定位，不需要反复试弯校准，大幅降低换型调试的时间成本。在实际生产应用中，这套工装可覆盖家具制造、健身器材、轨道交通内饰等多个领域的椭圆型材弯曲需求，比如健身器材的椭圆扶手、办公家具的弧形金属框架、客车内饰的椭圆扶手杆等部件，都可以通过这套工装完成高精度的弯曲成型，成型后的型材椭圆度公差可控制在0.2mm以内，弯曲段的圆弧顺滑无折线，不需要后续大量的校形工序。设计过程中特意将所有易磨损的辊轮、夹紧块、导向块都设计成了可快拆的结构，磨损后只需要更换对应配件即可，不需要拆解整个工装主体，日常维护时只需要定期给回转支撑部位加注润滑脂，检查各连接螺栓的预紧力即可，维护成本远低于通用弯管设备的专用改造方案。整套工装的外形轮廓控制在400mm×350mm×320mm的范围内，不会占用过多的工作台安装空间，对于现有生产线的改造适配性极强，不需要对原有设备的结构做大规模改动，只需要匹配对应的驱动动力即可快速投入生产。从受力角度优化的结构布局让弯曲过程中的型材受力始终沿成型切线方向，避免了额外的侧向力导致的型材扭曲，成型后的工件弯曲角度误差可控制在±0.5°以内，完全满足批量生产的精度要求。
