塑料零件尺寸检测专用工装夹具结构

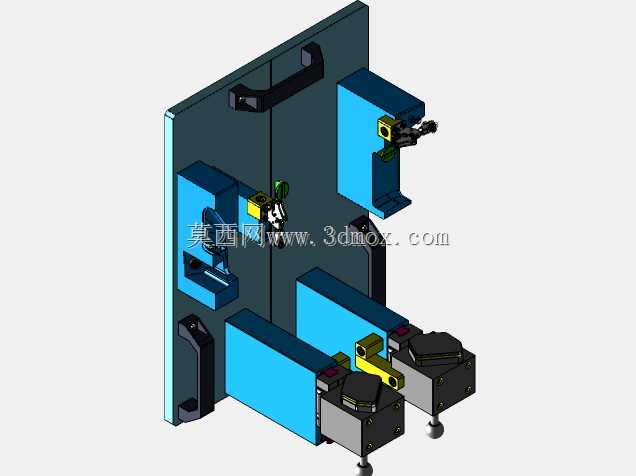

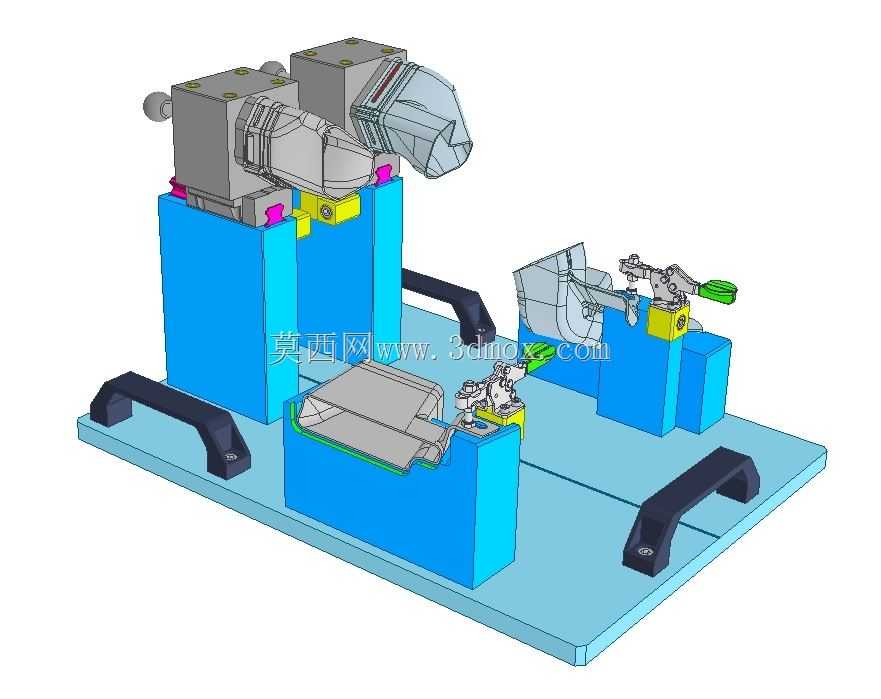

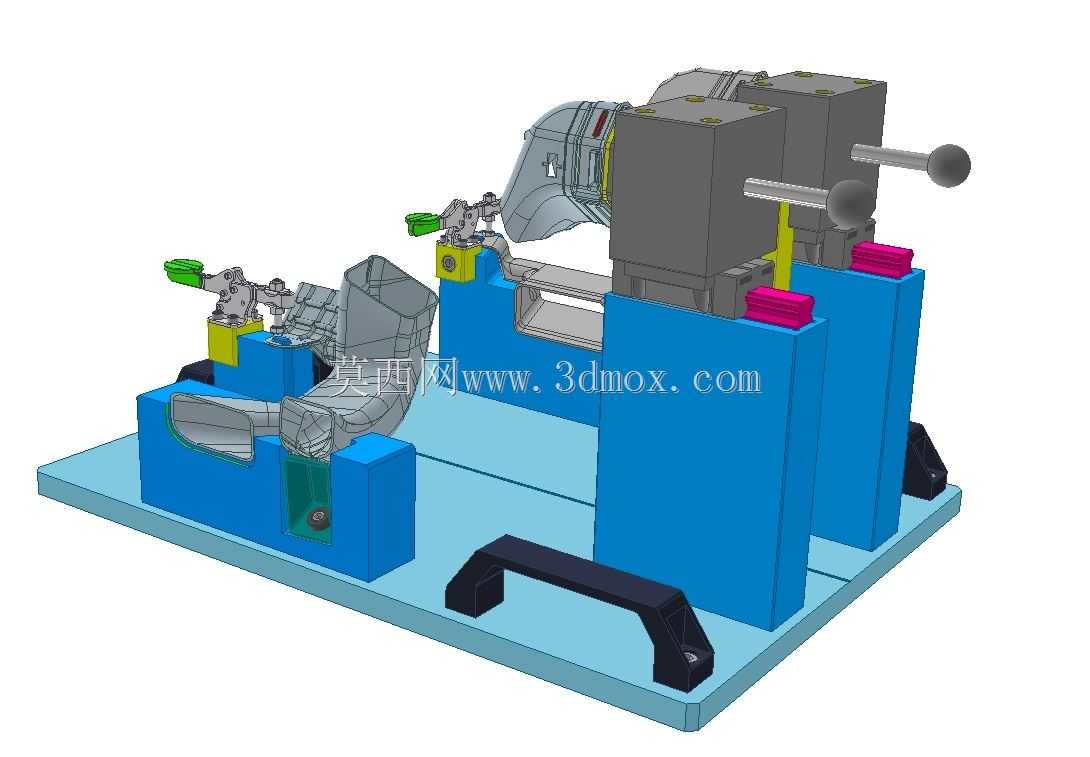

　　在汽车内外饰塑料件、消费电子壳体类注塑件的量产制程中，尺寸一致性管控是决定产品装配适配性的核心环节，这类塑料零件往往带有复杂曲面、倒扣结构与多组装配基准位，传统通用检具无法实现快速装夹与多基准同步校验，这套针对塑料零件开发的测量夹具，正是为了解决批量检测环节的定位精度差、装夹效率低、测量基准偏移的实际问题。整套夹具以加厚钢板加工的底板作为安装基准面，底板上预留了多组T型槽与标准安装孔位，可直接固定在三坐标测量台、影像测量仪的工作台面上，底板边缘设置的四个黑色吊装把手，兼顾了工位转运时的搬运便利性，也可作为夹具在测量台上的辅助压装固定点位，避免检测过程中夹具受外力偏移影响测量数据。夹具的定位单元采用模块化设计思路，

　　针对塑料零件的主体轮廓，设置了多组仿形支撑座，支撑座的型面完全贴合塑料件的非检测面轮廓，避免装夹时对薄壁塑料件造成挤压变形，支撑座采用蓝色氧化处理的铝合金材质加工，在保证结构强度的同时减轻夹具整体重量，支撑座与底板之间通过定位销与螺栓刚性连接，重复装夹的定位精度可控制在0.02mm以内，满足精密尺寸测量的基准要求。针对塑料件上的悬臂结构与易变形部位，夹具设置了多组快速压合机构，压头采用绿色聚氨酯软质材料，接触工件时不会划伤塑料件表面，也不会因压合力过大导致工件局部变形，压合机构的操作手柄采用卧式布局，操作人员在工位上单手即可完成压合与松开动作，单工件装夹耗时可控制在10秒以内，大幅提升批量检测的作业效率。

　　夹具上集成的两组灰色立式安装座，是为配套接触式测量探头预留的固定位，可根据不同型号塑料件的检测需求，调整探头的伸出长度与安装角度，实现对零件内部倒扣、深腔位置的尺寸检测，安装座上设置的黄色调节滑块可沿立式导轨上下滑动，锁紧后可保证测量过程中探头位置无窜动，避免出现测量数据波动。整套夹具的设计充分考虑了不同规格塑料件的兼容适配性，所有定位支撑块、压合机构都采用可更换式设计，当需要检测同系列不同型号的塑料零件时，仅需更换对应仿形支撑块与压头位置，无需重新加工整套夹具底板，可大幅降低多品种小批量生产环节的检具投入成本。在实际使用场景中，这套夹具可适配三坐标测量、光学扫描测量、在线尺寸抽检等多种检测工况，装夹完成后无需额外找正，

　　工件的测量基准与设计基准完全重合，可有效避免因基准不重合导致的测量误差，对于带多个装配卡扣、安装孔位的复杂塑料件，可一次装夹完成所有关键尺寸的检测，无需多次翻面装夹，既减少了重复装夹带来的累积误差，也提升了检测环节的整体效率。夹具的所有活动部件都设置了限位结构，压合机构的行程经过精确计算，压头下行到极限位置时刚好贴合工件表面，不会出现过压损坏工件的情况，立式测量座的导轨上设置了硬限位块，可避免探头调整过程中碰撞工件或支撑座。底板的平面度经过磨削加工，整体平面度公差控制在0.01mm以内，保证夹具安装到测量台后整体基准的平整性，所有连接螺栓都采用防松设计，长期重复使用不会出现连接松动导致的定位偏移问题。
