异形轴类零件专用铣削加工夹具结构

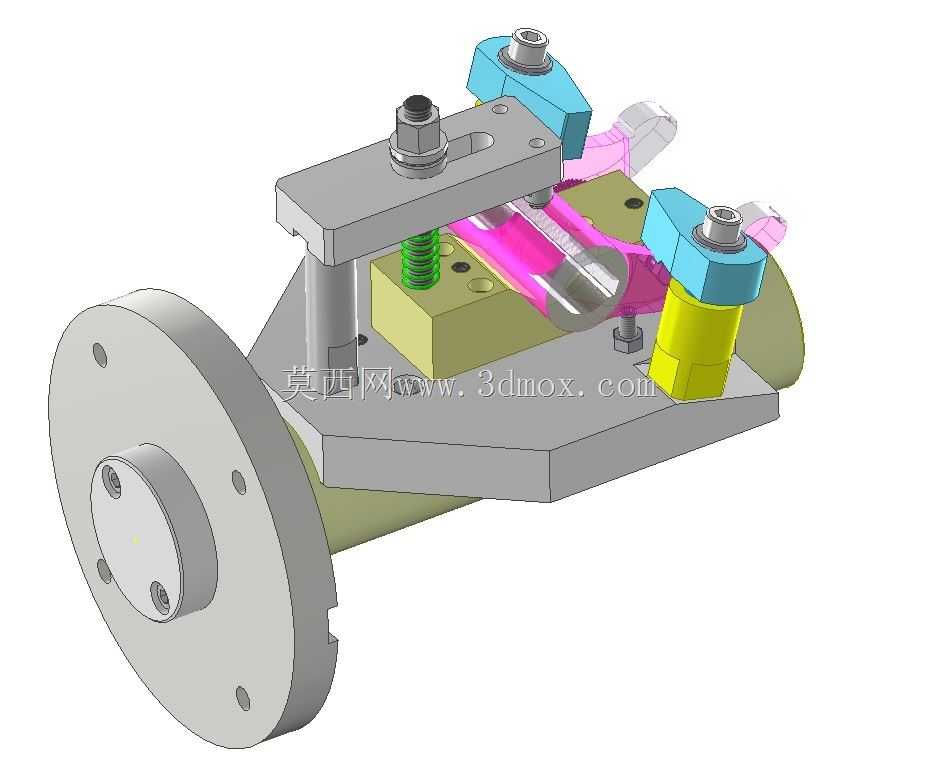

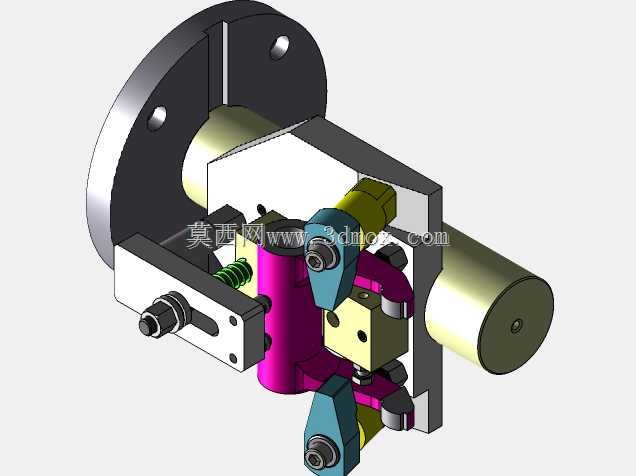

　　在中小批量异形轴类零件的铣削加工场景中，这类带法兰安装基座的铣削夹具，主要适配立式铣床、加工中心的工位装夹需求，解决异形轴件铣削平面、键槽时定位基准不统一、装夹变形的常见问题。整套夹具以带法兰盘的回转基座作为安装载体，法兰盘上均布的安装孔可直接与机床工作台的T型槽或专用回转工作台连接，安装时需保证法兰端面与机床主轴轴线的垂直度公差控制在0.02mm以内，避免装夹后工件出现位置偏差。夹具的定位部分采用V型支撑与端面定位销组合的结构，针对异形轴的外圆轮廓做了仿形支撑块设计，支撑块采用45号钢调质处理后表面淬火，硬度达到HRC42-48，既保证支撑刚性，又避免长期使用后出现磨损凹陷影响定位精度。

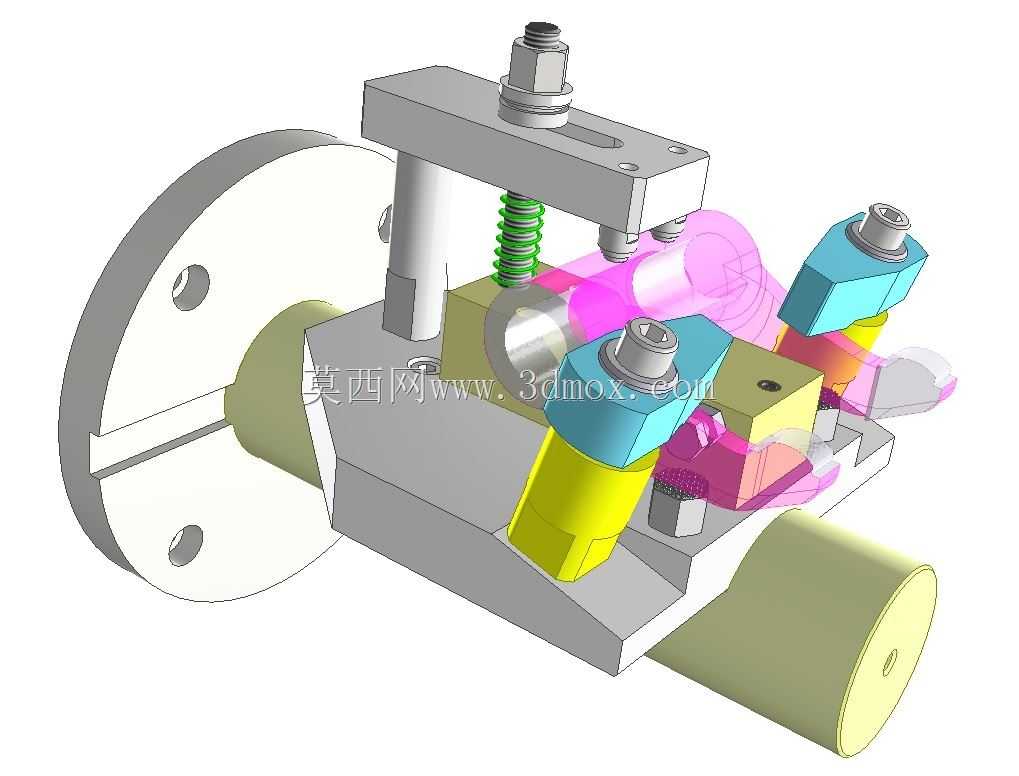

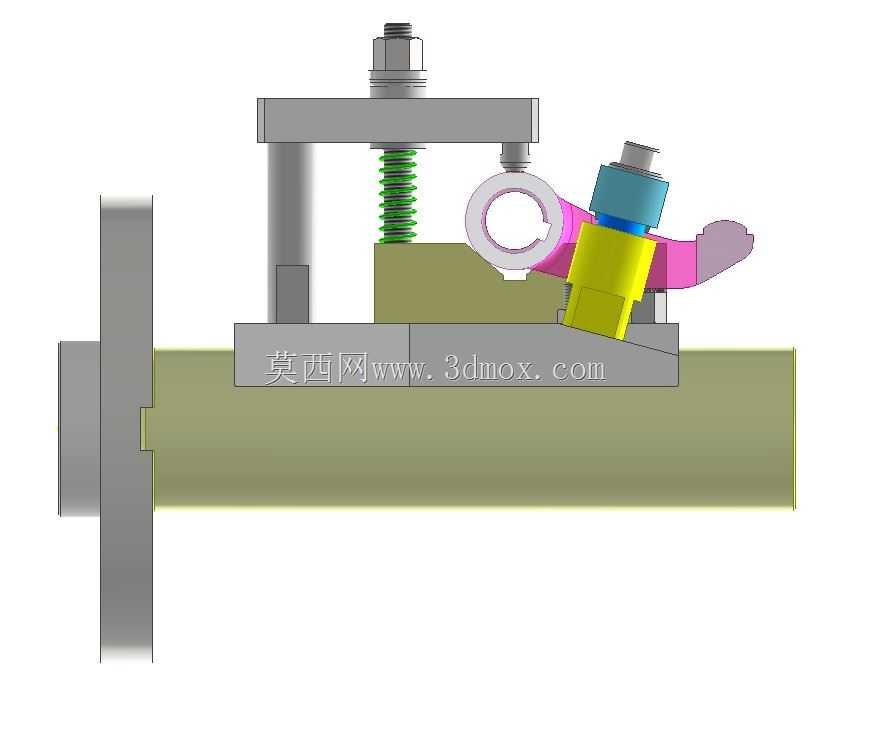

　　夹紧单元采用螺旋压板与辅助弹簧支撑配合的结构，顶部的螺旋压板通过带肩螺母实现快速压紧，压板下方的弹簧支撑可在松夹时自动顶起压板，方便工件快速装卸，针对工件上的异形凸台结构，还设计了两组侧向辅助夹紧模块，模块上的可调压头可根据工件实际尺寸微调压紧位置，避免铣削过程中工件受切削力作用出现转动或窜动。设计这套夹具时，优先考虑了装夹的操作便捷性，所有夹紧操作点都布置在夹具的外侧操作空间内，操作人员无需将手伸入铣削加工区域即可完成全部装夹动作，有效降低操作安全风险。夹具的整体安装边界控制在320mm×240mm×210mm范围内，可适配多数中小型立式加工中心的工作台行程，不会出现超程干涉问题。夹具体的基座采用灰铸铁HT200铸造后时效处理，

　　消除铸造内应力，避免长期使用后出现基座变形，基座上的各个定位孔、安装孔均采用一次装夹镗削加工，保证各孔位之间的位置度公差。在实际加工应用中，这套夹具可完成异形轴件上的平面铣削、键槽铣削、侧向槽铣削等多道工序的装夹，无需二次装夹找正，相比通用台虎钳装夹，可将单工件装夹找正时间缩短60%以上，同时能有效控制薄壁轴件装夹时的变形量，保证铣削后工件的尺寸公差与形位公差符合工艺要求。夹具上的易损件，包括压头、支撑块、定位销都设计为可更换结构，当出现磨损时无需拆解整套夹具即可快速更换，降低日常维护成本。侧向夹紧模块的压头端部镶嵌了聚氨酯垫片，既保证足够的夹紧摩擦力，又避免压伤工件已加工表面。整套夹具的排屑空间做了专门优化，

　　定位区域周边预留了足够的排屑间隙，铣削产生的铁屑可顺着基座的斜面滑落，不会堆积在定位面上影响后续工件的装夹定位精度。针对需要圆周分度铣削的加工需求，法兰基座可配套简易分度盘使用，只需将法兰盘与分度盘的连接止口对准锁紧，即可实现等分槽、等分平面的分度铣削加工，拓展了夹具的适用范围。
