机加工用二次装夹铣削工装夹具结构

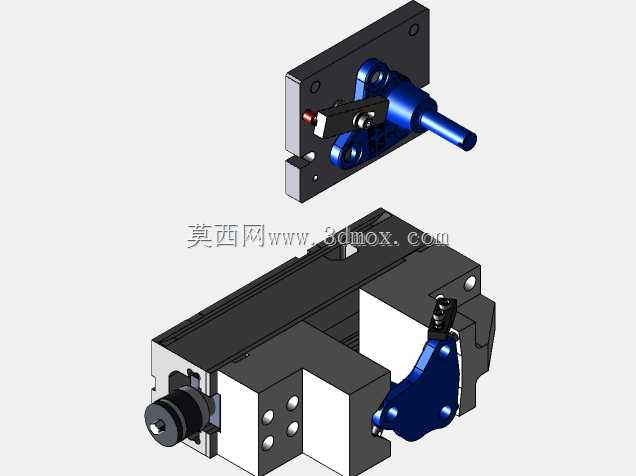

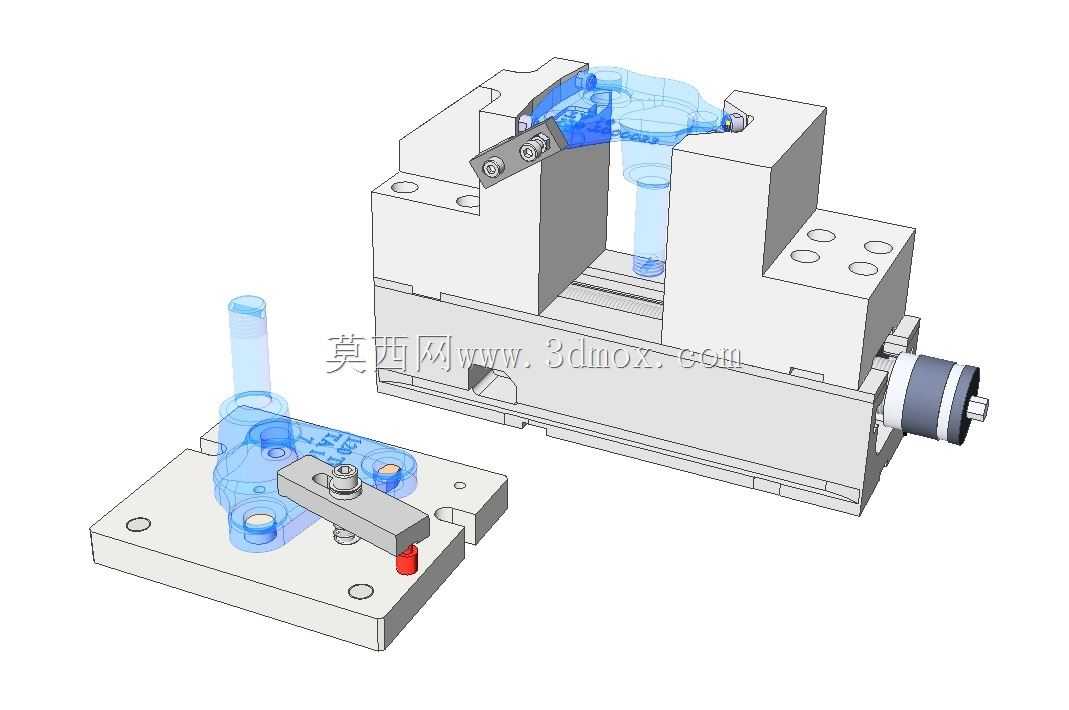

　　在批量铣削加工场景中，异形结构件的装夹定位精度直接决定了工序加工良率，这套夹具针对需要两次装夹完成多面铣削的异形工件设计，解决了传统平口钳装夹异形件时定位基准偏移、夹紧力分布不均导致的工件变形问题。从结构布局来看，整套夹具分为固定装夹基座与快换定位模块两部分，基座采用标准槽系安装结构，可直接适配普通立式铣床、加工中心的工作台T型槽安装，安装边界控制在常用机床工作台的行程覆盖范围内，无需额外改造工作台接口即可完成装夹固定。第一次装夹工位采用侧顶+上压的复合夹紧逻辑，定位块贴合工件毛坯的基准面，侧推夹紧组件采用螺旋进给结构，进给行程可适配同系列不同尺寸偏差的毛坯件，上压组件的压头采用可更换的软质接触块，

　　避免夹紧过程中在工件已加工表面留下压痕，同时压头的压紧点选在工件刚性较强的实体部位，避开薄壁悬空区域，防止铣削过程中工件出现振颤。第二次装夹工位以工件第一次加工完成的型面作为定位基准，定位销与支撑块完全贴合已加工面，实现基准统一，避免二次装夹带来的定位误差，夹紧组件采用偏心快速夹紧结构，相比螺旋夹紧结构可缩短单件装夹的辅助时间，适配批量加工的节拍需求。设计过程中重点考虑了排屑空间，夹紧组件与定位块之间预留了足够的切屑排出通道，铣削产生的铁屑不会堆积在定位面上影响后续装夹精度，同时所有夹紧操作的手柄位置都设置在夹具外侧，操作人员无需将手伸入铣刀加工区域即可完成装夹拆卸，符合机加工安全操作规范。整套夹具的定位元件均采用可拆卸结构，

　　当加工同类型不同尺寸的工件时，仅需更换对应规格的定位块与压头，无需重新制作整套夹具基座，大幅降低了多品种小批量加工的工装制作成本。夹具的活动部件均设计了润滑注油孔，长期使用过程中可定期加注润滑脂，避免螺旋进给、偏心转轴部位出现卡滞，延长工装的使用寿命。在实际加工验证中，这套夹具可将异形件两次装夹的定位误差控制在0.02mm以内，相比传统划线找正装夹的方式，单件装夹时间缩短60%以上，铣削加工过程中工件的振颤纹明显减少，加工面的表面粗糙度可稳定达到Ra1.6的要求，适配铝合金、结构钢等多种材质工件的铣削加工需求，尤其适合液压阀块、小型传动件等带异形结构零件的平面、槽位铣削工序。
