异形曲面工件多工位定位测量夹具结构

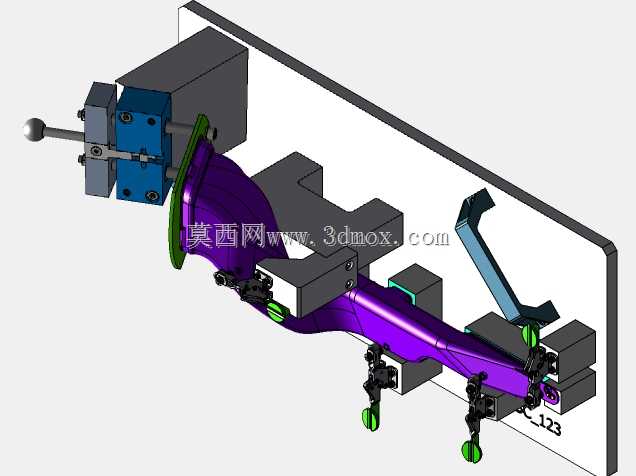

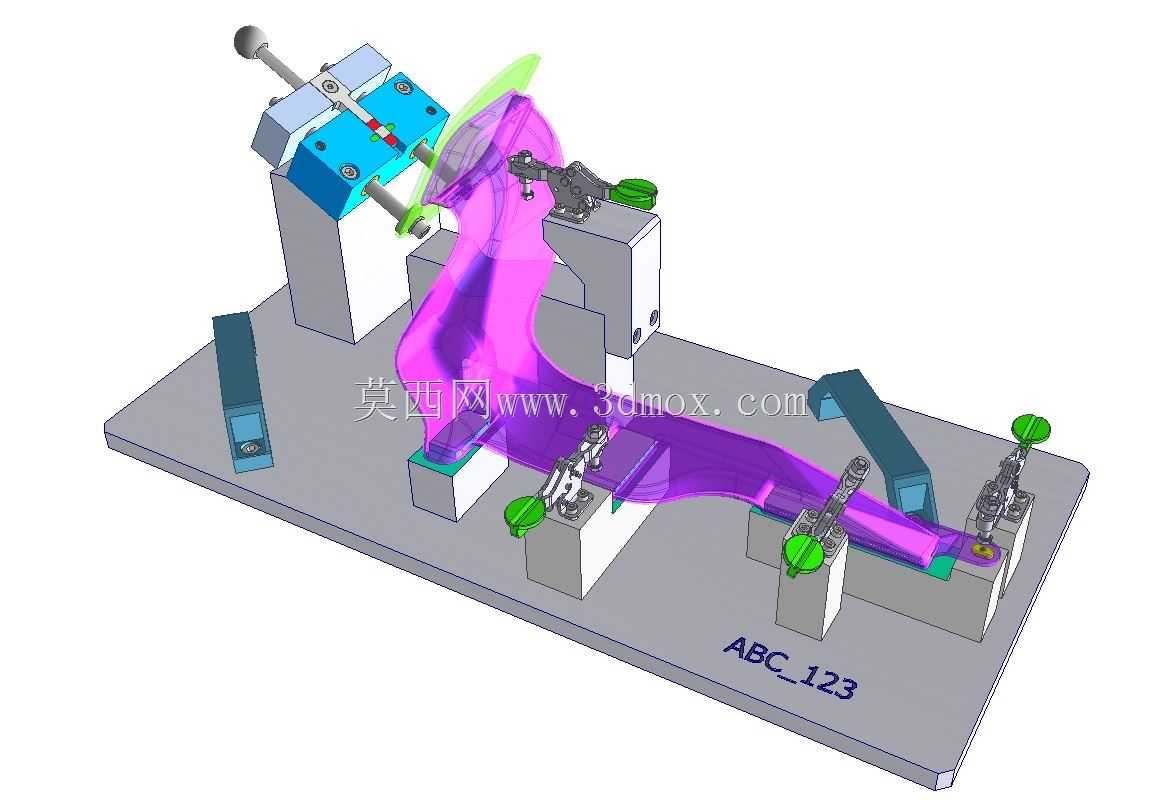

　　这套测量夹具主要面向汽车内外饰异形塑料件、航空复合材料曲面构件这类轮廓度公差要求高、常规装夹易产生形变的工件检测场景，在三坐标测量、蓝光扫描检测工序中承担工件定位与夹持作用，避免装夹应力导致的检测数据失真。从结构布局来看，整套夹具采用底板集成式设计，所有定位、夹持组件均安装在带基准标识的钢制底板上，底板上预留的安装孔位可直接适配三坐标测量机工作台的T型槽规格，安装时无需额外制作转接板，能快速完成夹具在检测设备上的定位校准，减少检测前的准备工时。

　　夹具的定位逻辑遵循六点定位原理做适配优化，针对异形曲面工件无规则定位基准的特点，设置了三处仿形支撑块，支撑块的接触面完全贴合工件非检测面的曲面轮廓，支撑块表面做了硬质阳极氧化处理，硬度达到HV400以上，既避免长期使用出现磨损导致定位精度偏移，也不会刮伤工件表面。夹持单元采用了带绿色手柄的快速夹钳，夹钳的压头位置做了浮动自适应设计，压头接触工件的部位包裹了聚氨酯缓冲层，夹紧力可通过夹钳尾部的调节螺母做无级调整，针对薄壁类塑料工件可将夹紧力控制在5N以内，针对金属结构件可调整至20N，既保证装夹后工件不会在检测过程中出现位移，也不会因为夹紧力过大导致工件产生弹性形变，影响轮廓度、位置度的检测结果。

　　夹具左侧设置的带操作手柄的顶紧机构，主要针对工件上的轴向安装孔做辅助定位，顶杆头部采用锥形结构，可适配一定直径范围内的孔位定位，顶杆的直线运动通过直线轴承做导向，运动过程无径向窜动，顶紧行程达到80mm，可兼容长度方向存在一定尺寸公差的同系列工件，无需更换定位组件即可完成不同批次工件的快速装夹。整套夹具的工位布局采用串联式排布，单次装夹可完成4件同规格工件的定位夹持，检测设备可按照预设程序依次完成所有工件的检测，无需操作人员反复拆装工件，能大幅提升批量检测的工序效率，适合量产阶段的工件全尺寸抽检场景。

　　设计过程中充分考虑了检测光路与测针行程的避让需求，所有夹持、定位组件的高度均低于工件检测面的最低高度，针对蓝光扫描检测场景，夹具的金属结构件表面做了哑光处理，避免扫描过程中出现反光导致点云数据缺失，支撑块与夹钳的安装位置均避开了工件的关键检测区域，测针可从任意角度接近工件的检测面，不存在检测死角。夹具底板上标注的基准编号与工件检测图纸上的基准标识一一对应，操作人员装夹时可快速核对定位位置，避免出现装夹方向错误导致的检测报废。从安装边界来看，整套夹具的底板长度为600mm，宽度为350mm，所有组件安装完成后的最大高度为280mm，可适配市面上绝大多数行程规格的桥式三坐标测量机、台式蓝光扫描设备的工作台安装要求，底板底部设置了四个可调支撑脚，可在不平整的工作台面上快速调平，调平精度可达到0.02mm/m，满足高精度检测的夹具安装要求。

　　在实际使用场景中，这套夹具可替代传统的柔性夹具组合装夹方式，传统柔性夹具针对异形曲面工件装夹时，需要操作人员反复调整支撑点位置，单工件装夹时间通常在15分钟以上，且装夹一致性差，不同操作人员装夹的工件检测结果偏差可达到0.1mm以上，而采用这套专用测量夹具后，单批次工件的首件装夹时间可缩短至2分钟以内，重复装夹定位精度可控制在0.01mm以内，有效降低了装夹环节带来的检测误差。夹具的所有组件均采用模块化设计，快速夹钳、仿形支撑块、顶紧机构均可通过螺栓快速拆卸更换，当工件出现设计变更时，仅需更换对应的仿形支撑块与压头即可适配新的工件检测需求，夹具的主体底板与通用组件可重复利用，大幅降低了多品种小批量生产场景下的检测工装制作成本。夹钳的操作手柄均设置在夹具的外侧区域，操作人员装夹工件时无需将手伸入夹具内部，避免操作过程中碰动已校准的测针或者扫描镜头，提升检测工序的操作安全性。
