异形管路轮廓度检测专用定位工装

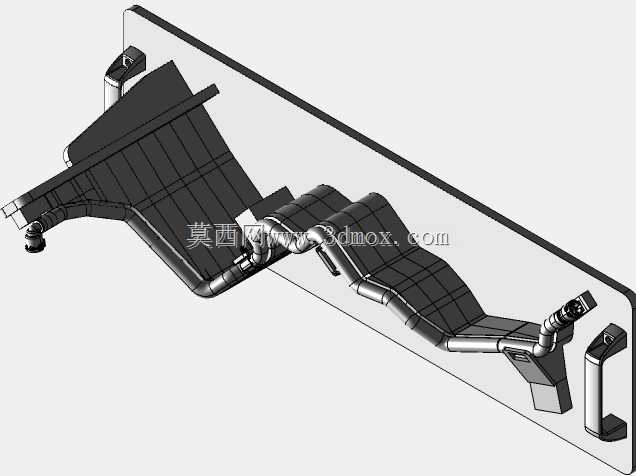

　　在汽车零部件、暖通管路、航空液压管路的批量生产环节，异形弯管的轮廓度、安装位尺寸一致性检测一直是制程管控的难点，这类工件自身刚性不足，自由放置状态下会因重力产生形变，直接测量得到的数据无法反映工件实际装配状态下的尺寸偏差，很容易出现合格件误判、不合格件流向下游装配工位的问题，最终导致总装阶段出现管路干涉、密封面错位、装配应力过大引发的后期泄漏故障。这套定位检测工装就是针对这类异形弯管类工件的检测场景开发的，核心作用是在检测环节完全模拟工件的实际装配约束状态，让工件被固定后的姿态与装车/装机后的姿态完全一致，消除重力变形、放置姿态偏差带来的测量误差，为三坐标测量、轮廓度扫描、关键安装位尺寸检测提供稳定统一的定位基准。

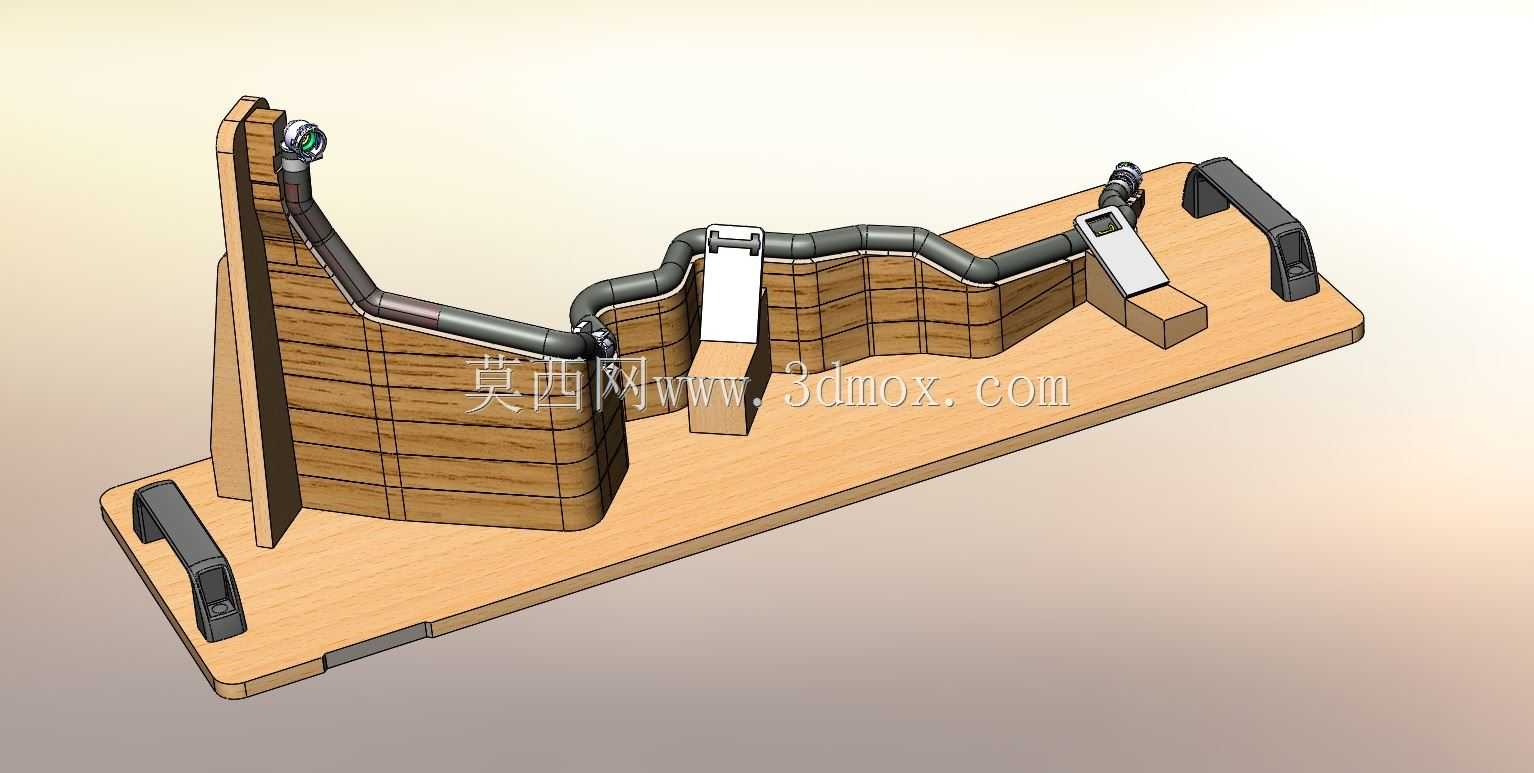

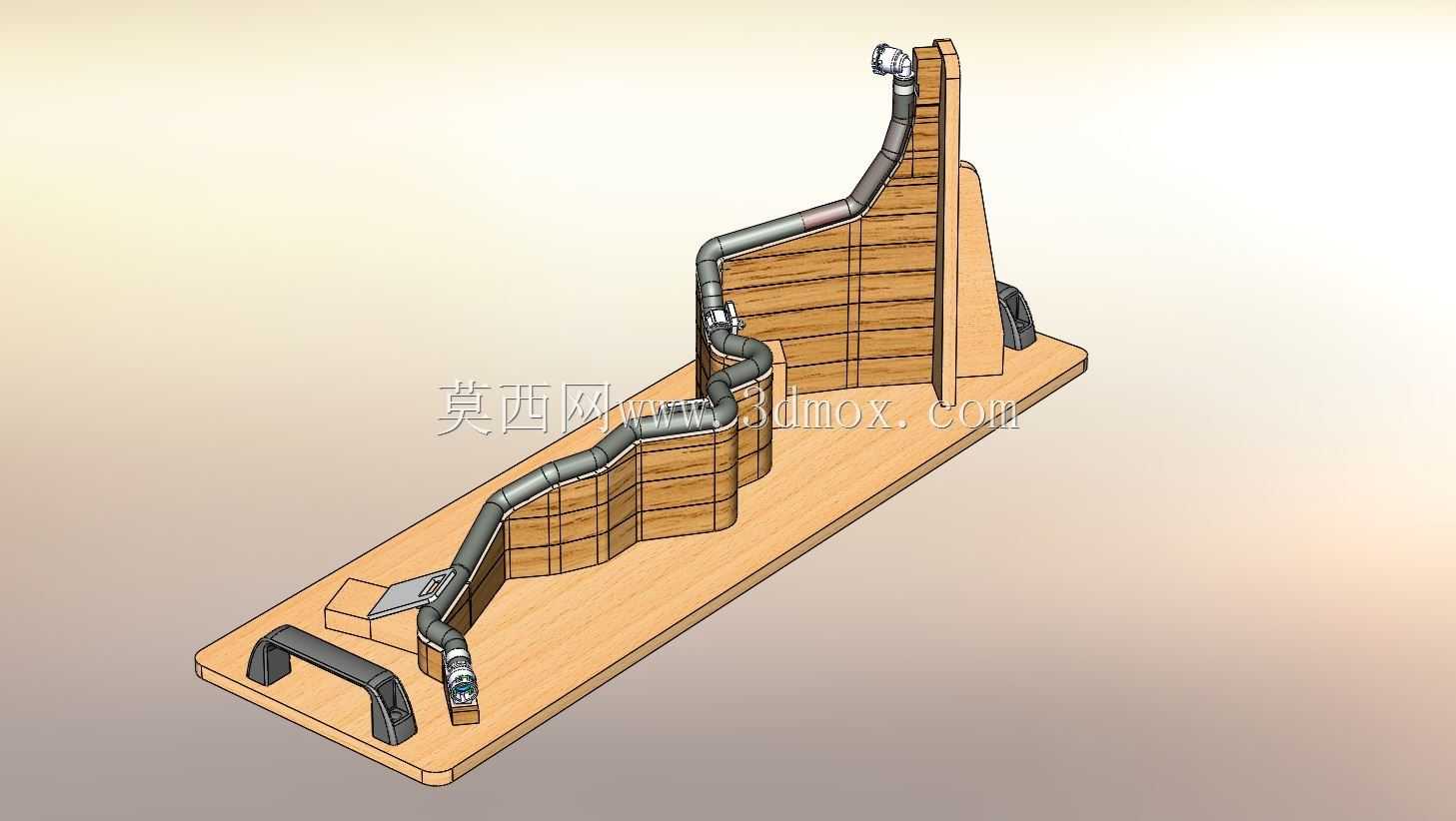

　　从结构设计逻辑来看，工装的基准底板采用多层实木复合板材加工，相比金属底板，这种材质的减震性更好，在车间现场频繁挪动检具的过程中不会因为磕碰产生凹坑影响基准面平面度，同时自重适中，不会因为重量过大增加一线检测人员的搬运负担，底板的平面度全程控制在0.1mm以内，所有定位组件的安装基准面都统一在这个底板上，避免多基准转换带来的累积误差。沿管路走向分布的多组仿形支撑块是这套工装的核心定位结构，每一块支撑块的支撑型面都完全匹配对应位置管路的外壁轮廓，支撑点的位置选择经过反复验证，全部落在管路的刚性节点位置，也就是实际装配时的管夹固定位，不会因为支撑点选择不当强行掰动管路产生额外的装配应力，保证工件放置到工装上之后，每一段管路的空间位置都和实际装配状态完全重合。工装两端设置的快压式夹钳，对应工件实际装配时的两端固定安装位，夹钳的压头采用聚氨酯软质材料包裹，压紧力控制在刚好限制工件自由度的区间，不会因为压紧力过大导致薄壁管路产生压痕或者局部形变，同时夹钳采用肘节式快开结构，检测人员单手就可以完成工件的装夹与拆卸，单工件装夹耗时不超过5秒，完全满足批量生产环节的高频检测节拍要求。除了基础的定位支撑结构，工装上还集成了多个关键尺寸的检测基准块，比如管路端部的接头安装位、管路上附带的传感器支架安装位，这些位置都设置了对应的止通规导向槽，检测人员不需要额外找正，就可以直接使用塞规、百分表快速检测这些关键位置的位置度偏差，

　　不需要每次检测都重新搭建三坐标坐标系，大幅提升现场巡检的检测效率。考虑到车间现场的使用环境，工装底板的四个角都设置了内嵌式的橡胶脚垫，放置在大理石检测平台或者车间工作台上时不会打滑，同时可以抵消工作台面局部微小不平带来的工装翘曲问题；底板两侧预留的手持凹槽，方便检测人员在不同检测工位之间转移工装，不需要额外加装搬运把手占用工装周边的操作空间。在设计这套工装的定位方案时，特意规避了过定位问题，所有支撑与夹紧结构的约束点都经过自由度计算，总共限制工件的六个空间自由度，没有多余的约束点，不会出现工件放不进工装、或者强行装夹导致工件变形的问题；仿形支撑块采用模块化设计，每一块支撑块都通过定位销与底板连接，后期如果工件设计变更，

　　只需要更换对应位置的支撑块就可以完成工装迭代，不需要重新加工整套工装底板，大幅降低后期的工装改造成本。这套工装适配的工件为带多个安装支架的异形弯管组件，工装整体的安装边界控制在长800mm、宽300mm、高250mm以内，不会占用过多的检测平台空间，同时所有的夹紧操作位都设置在工装的外侧，检测人员装夹工件时不需要将手伸入管路下方的狭窄空间，操作便利性经过现场一线检测人员的多轮验证，完全符合人机工程学要求，长时间重复装夹检测也不会产生额外的操作疲劳。在实际生产应用中，这套工装既可以用于制程中的首件检测，快速判断刚调试完成的弯管设备加工出的工件轮廓是否符合公差要求，也可以用于批量生产过程中的巡检，每隔固定频次抽取工件装夹到工装上快速检测关键尺寸，还可以用于成品入库前的终检，确认所有出厂工件的安装位尺寸一致性，从源头避免不合格件流出。相比传统的V型块组合式检测工装，这套仿形定位工装的检测重复精度可以控制在0.05mm以内，不会因为不同检测人员的装夹手法差异产生测量偏差，不同检测人员使用同一套工装测量同一件工件的尺寸偏差离散度远低于通用检测工装，能够有效提升检测数据的可靠性，为制程工艺调整提供准确的数据支撑。
