异形管件轮廓度检测专用定位夹具

　　在汽车管路、暖通管件、液压硬管的批量生产制程中，异形弯管的轮廓度、安装位尺寸一致性检测一直是制程管控的难点，这类带空间弯折角度的管件无法通过常规平面检具完成全尺寸校验，人工手持百分表测量不仅效率低下，还容易因为工件定位偏移产生测量误差，直接影响后续装配环节的匹配度，甚至出现管路干涉、密封面错位的装配故障。这套定位夹具正是针对这类空间异形弯管的检测场景开发，核心作用是为待检测管件提供统一的定位基准，让管件在检测过程中完全模拟实际装配的固定状态，消除装夹带来的系统误差，适配三坐标测量、轮廓度扫描、关键安装位尺寸抽检等多种检测工序。

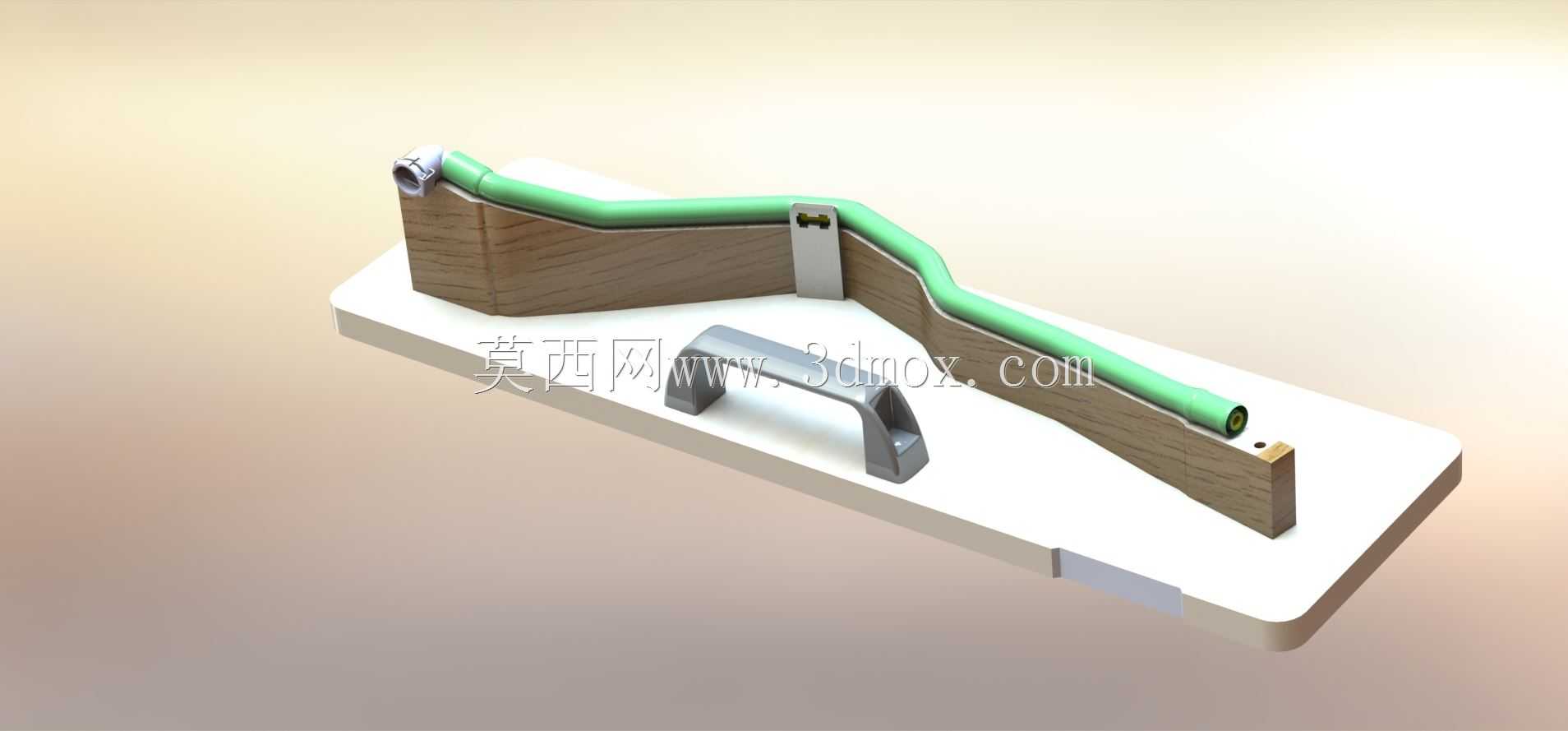

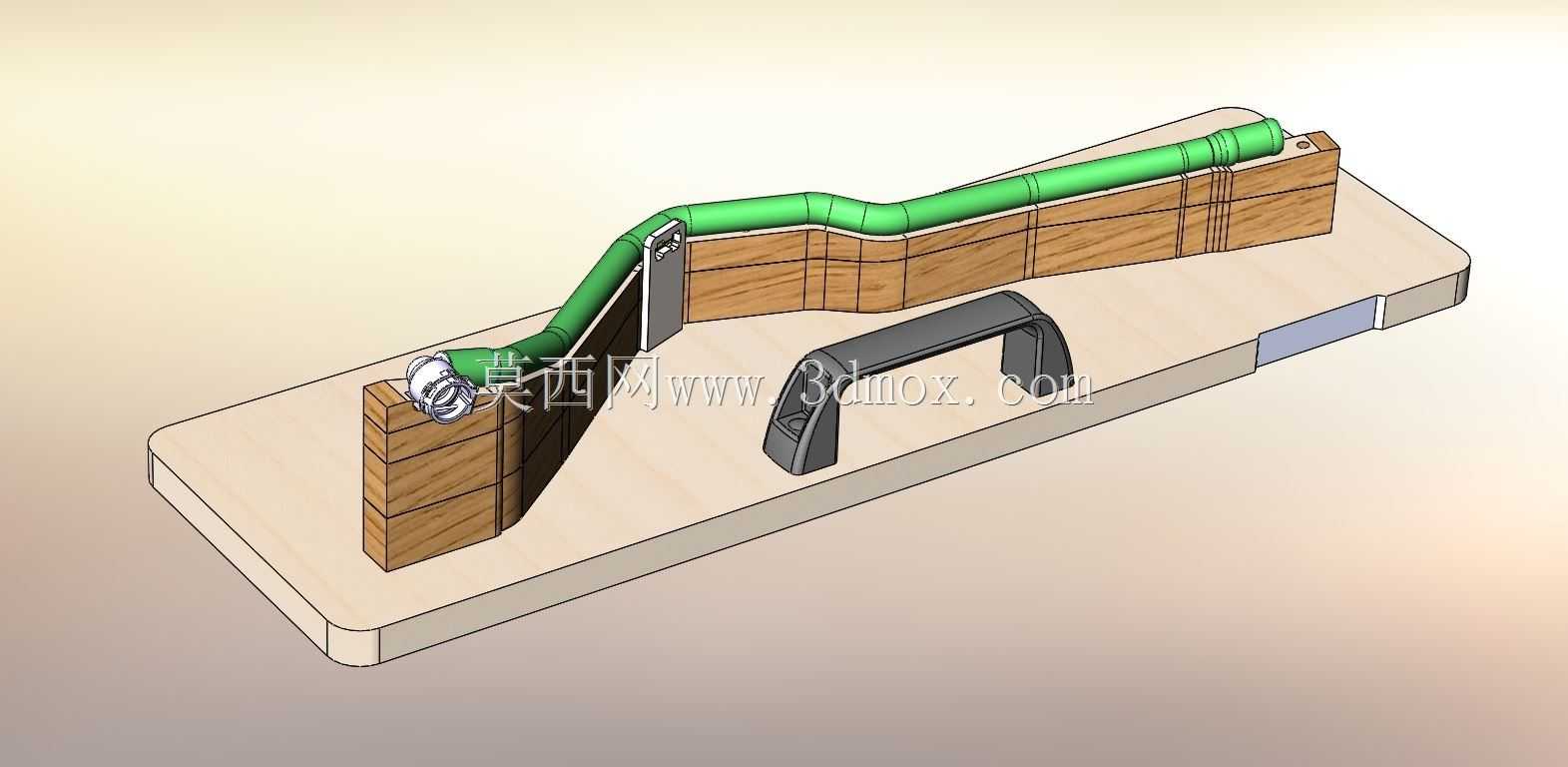

　　从结构设计逻辑来看，整套夹具采用底板作为统一安装基准，底板上设置两处仿形支撑块，支撑块的型面完全匹配管件对应位置的外轮廓弧度，管件放置后不会出现周向转动或轴向窜动；其中一处支撑块集成了轴向定位止口，刚好抵住管件端部的定位台阶，确保每次装夹时管件的轴向位置完全一致，避免不同操作人员装夹带来的位置偏差。底板上额外配置的U型手提结构，一方面方便整套夹具在检测台、三坐标设备工作台之间转运，另一方面也可作为夹具自身的安装定位基准，配合工作台上的T型槽快速完成夹具的找正固定，不需要每次装夹都重新校准夹具坐标系。

　　设计过程中首先完成了待检测管件的装配工况还原，所有支撑点位的选择都避开了管件上需要检测的关键型面与安装孔位，确保检测过程中测头或者扫描设备不会与夹具结构发生干涉；支撑块的高度经过反复校核，让管件放置后整体处于同一检测高度区间，减少测量设备的Z轴行程移动量，提升检测效率。仿形支撑面的公差带设置比管件自身的轮廓公差高两个精度等级，避免夹具自身的加工误差传递到测量结果中，同时支撑块的边缘做了倒角处理，防止管件装拆过程中刮伤管件外表面，影响外观质量检测结果。

　　安装边界方面，整套夹具的底板采用矩形平板结构，底面平面度控制在0.02mm以内，可直接适配大多数三坐标测量机的工作台面、常规检测平台的T型槽安装间距，不需要额外制作过渡连接板；夹具整体高度控制在常规测量设备的有效测量行程范围内，不需要调整设备的原有行程参数即可直接使用。支撑块与底板之间采用定位销加紧固螺钉的连接方式，当需要检测同系列不同弯折参数的管件时，只需要更换对应仿形轮廓的支撑块即可，不需要重新加工整套底板，大幅降低了多品类管件检测的工装投入成本。

　　实际使用过程中，操作人员只需要将待检测管件顺着仿形支撑块的型面放置到位，抵住轴向定位止口即可完成装夹，不需要额外的夹紧机构——因为检测过程中没有切削载荷，仅依靠管件自身重力与仿形面的贴合即可保证定位稳定性，这种无额外夹紧的设计也避免了夹紧力导致的管件微变形，保证测量结果能真实反映管件自身的成型精度。针对部分管壁较薄的轻质管件，也可在支撑块对应位置预留磁吸安装孔，加装弱磁片辅助固定，不会对管件产生额外的夹紧变形。整套夹具的结构没有复杂的传动或活动部件，日常维护只需要定期清洁仿形支撑面的杂物、校验定位止口的位置精度即可，长期使用的稳定性极强，适合生产车间的批量检测场景长期使用。
