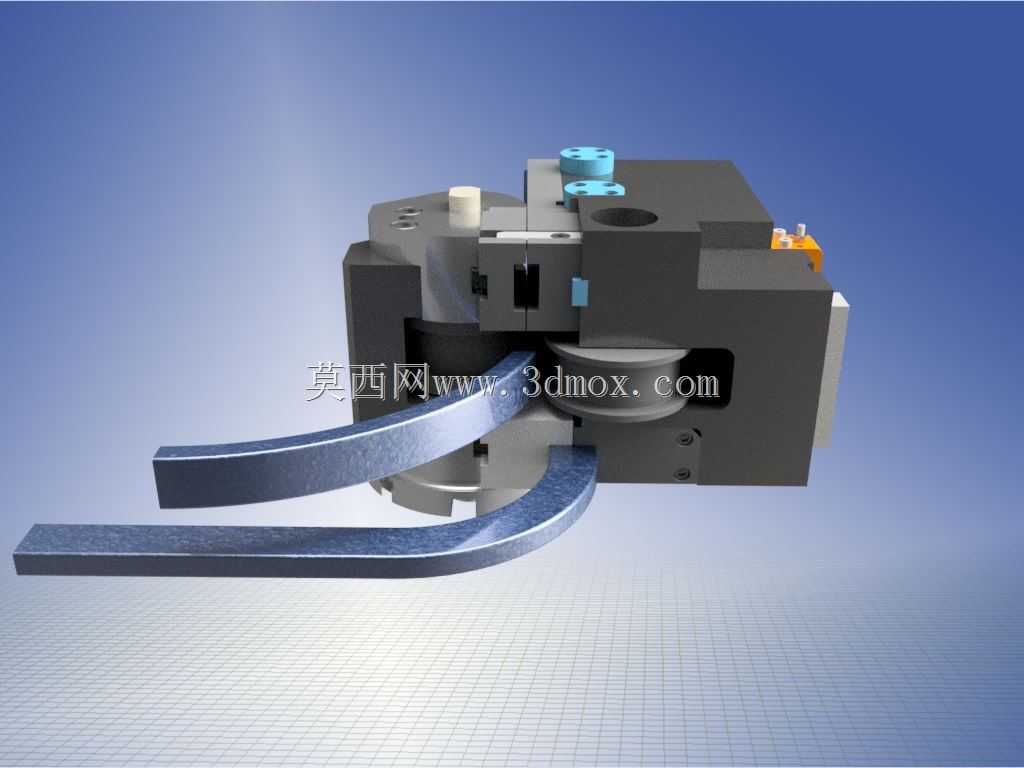

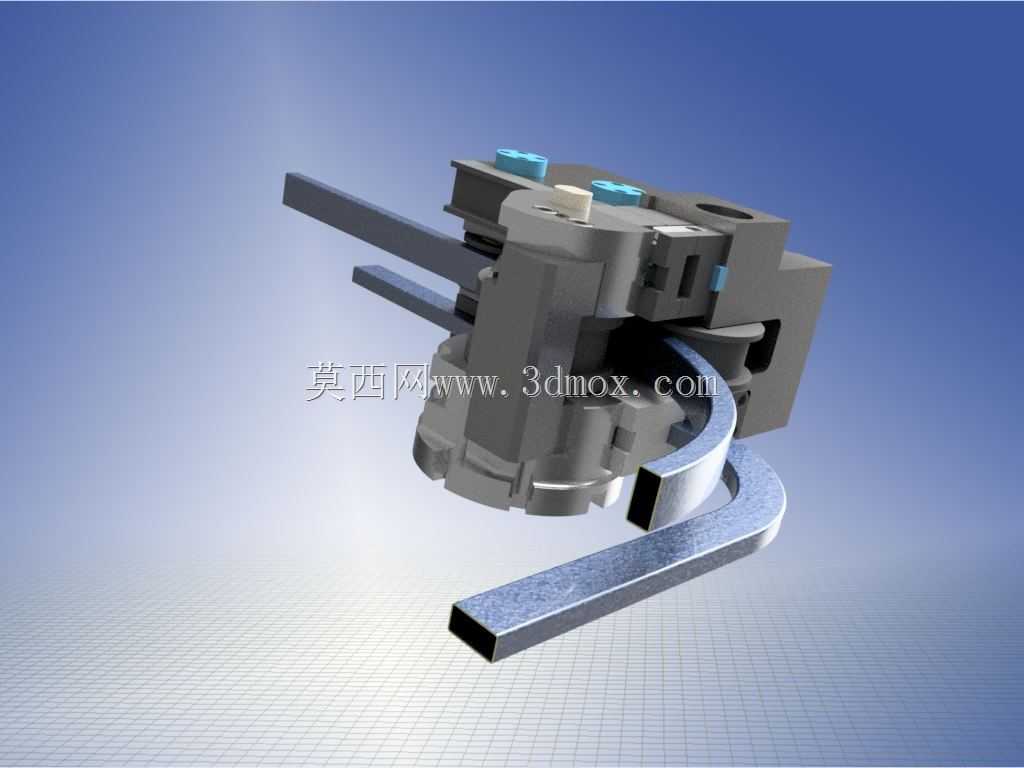

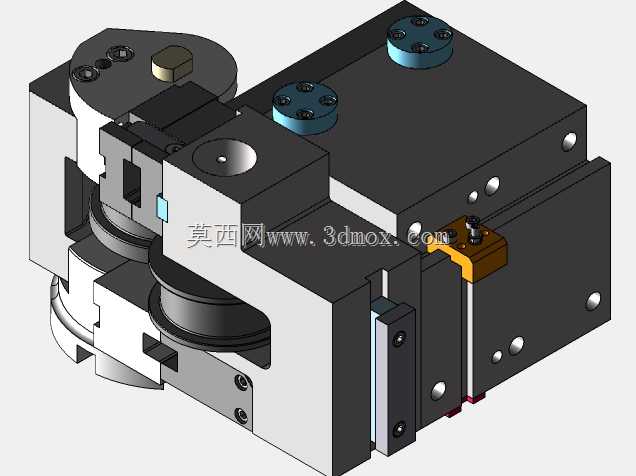

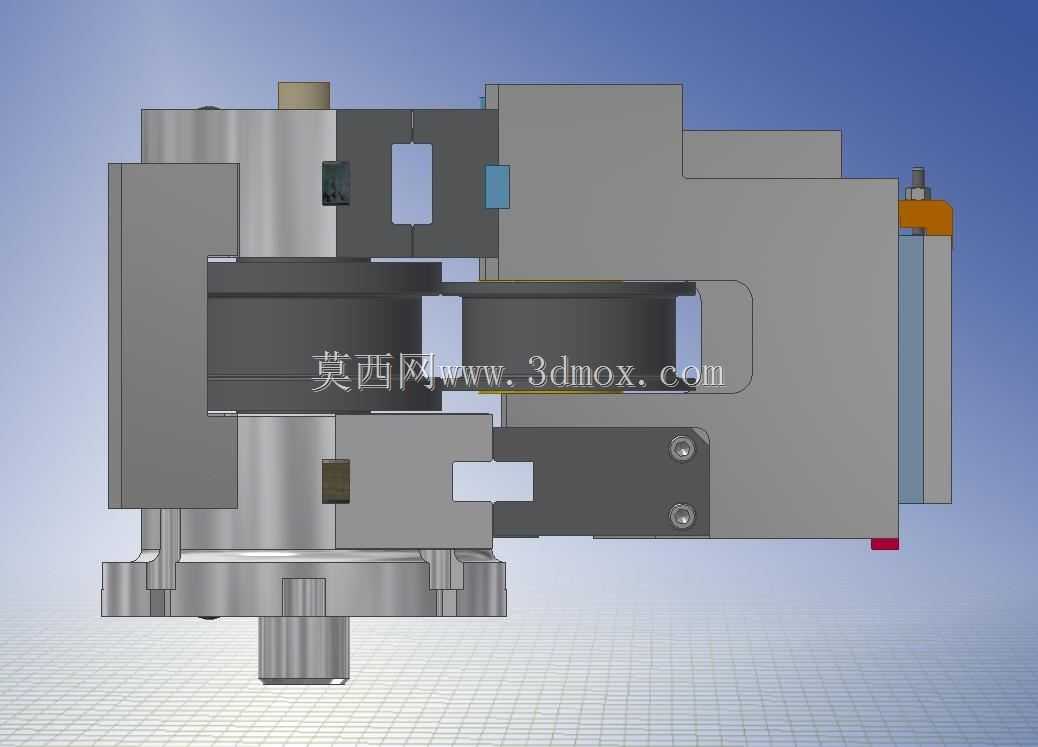

30x15规格弯曲型材加工工装结构

　　在五金型材冷弯加工的生产场景里，针对截面尺寸30x15的矩形空心型材做定曲率弯曲作业时，常规的通用折弯工装往往会出现型材内壁塌陷、弯折段截面变形、弯曲弧度一致性差的问题，这套适配30x15矩形型材的弯曲加工结构，就是专门针对这类窄幅矩形型材的弯折需求做的定向设计。从实际加工的工况来看，这类30x15规格的矩形型材常被用在设备框架的弧形支撑段、物流输送线的弯轨护边、小型机柜的走线弯架等场景，对弯折后的截面平整度、弧度顺滑度有明确要求，一旦弯折处出现截面瘪陷，后续的装配拼接就会出现对接缝隙过大、紧固件无法穿装的问题，严重时还会导致整根型材报废，拉高生产耗材成本。这套结构在设计时首先考虑了型材的夹持定位边界，针对30x15的型材截面，

　　夹持模块做了与型材外轮廓完全贴合的型面设计，夹持时的受力点均匀分布在型材的两个宽面与窄面边缘，避免单点施压造成的局部压痕，同时在型材伸入工装的内腔位置，配套了同尺寸的内衬支撑块，弯曲作业时支撑块随型材同步沿弯曲轨迹移动，从内部撑住型材的空心腔体，从根源上减少弯折过程中的内壁塌陷问题。结构的弯曲执行端做了可调式的弧度限位设计，可根据实际生产需要调整弯曲半径，适配不同项目里的弧形型材需求，不需要额外更换整套工装主体，只需要调整限位轮的位置就能完成曲率切换，能覆盖大部分常规场景下30x15矩形型材的冷弯作业需求。从安装边界来看，整套结构的底座预留了标准的设备安装孔位，可以直接固定在常规的台式压力机或者小型冷弯设备的工作台上，

　　不需要对现有加工设备做额外的台面改造，安装时只需要校准弯曲中心与设备施压端的同轴度，就能快速投入生产使用。结构的动力传递路径做了简化设计，施压模块的力直接作用在型材的弯折受力点，减少了中间传动环节的力损耗，同时各个与型材接触的工作面都做了淬火硬化处理，长期反复使用也不会出现工作面凹陷、磨损起台的问题，能长期保持夹持型面的精度，避免因为工装磨损导致的型材加工质量波动。在实际使用过程中，操作人员只需要将待加工的30x15型材从工装的进料端伸入，抵到定位挡块的位置后启动设备，夹持模块会自动抱紧型材，随后弯曲轮沿设定轨迹进给，就能一次性完成指定弧度的弯曲作业，加工完成后夹持模块自动松开，就可以取出成型的弯曲型材，

　　整个作业流程不需要操作人员反复调整型材位置，单根型材的加工耗时能控制在十秒以内，相比手工弯折或者通用工装加工的效率有明显提升。另外这套结构在设计时也考虑了日常维护的便捷性，所有与型材接触的易损模块都做了快拆式设计，长期使用出现磨损后，不需要拆解整套工装，只需要松开固定螺丝就能更换对应的接触块，大幅减少了设备维护的停机时间。针对型材弯曲时常见的回弹问题，结构上也做了对应的补偿设计，弯曲轮的进给行程预留了回弹补偿量，根据30x15型材常用的铝合金、低碳钢两种材质的回弹参数，预设了对应的补偿档位，加工不同材质的型材时只需要切换对应的档位，就能保证成型后的弧度符合设计要求，不需要操作人员反复试折调整参数，降低了对操作人员的经验要求，即使是刚接触冷弯作业的操作人员，也能快速加工出合格的弯曲型材。
