长轴类零件多工位气动铣削工装夹具

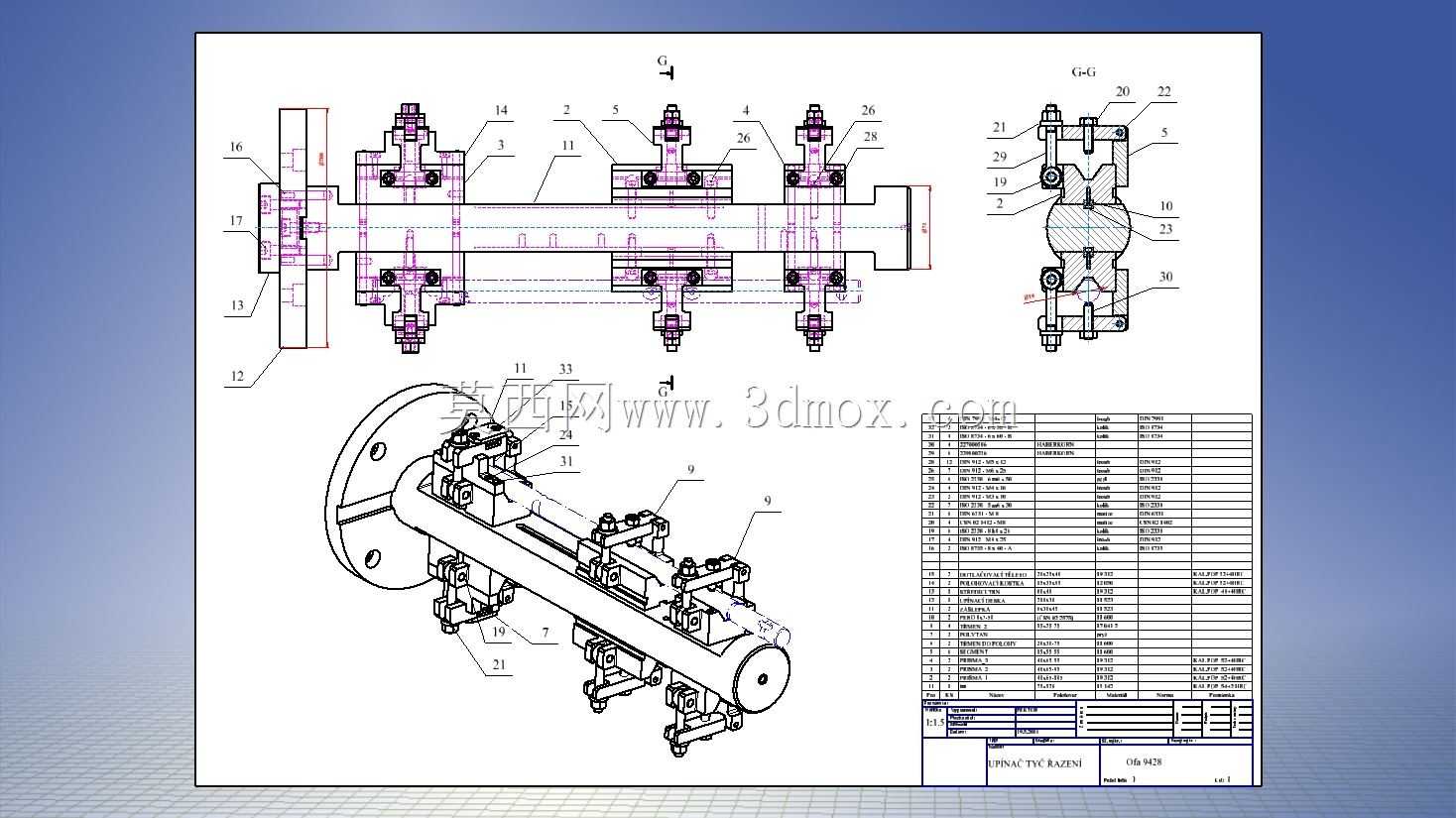

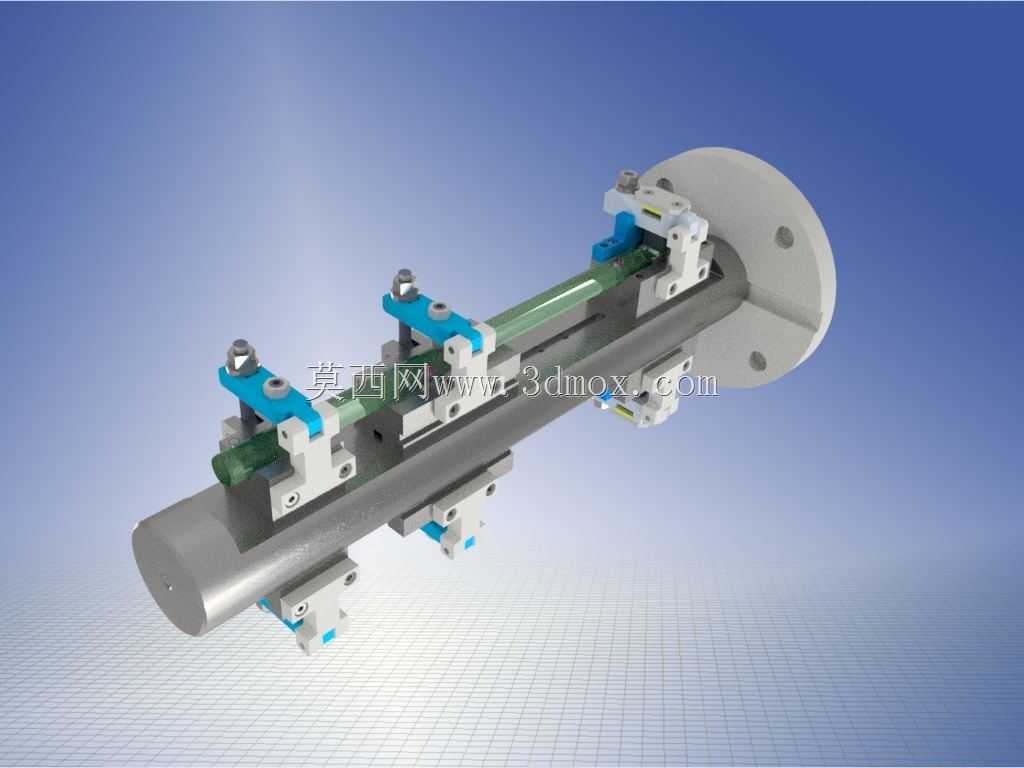

　　在轴类零件批量铣削加工场景中，普通台虎钳或单工位卡盘往往存在装夹效率低、定位基准偏移、长轴悬伸振刀等问题，这套多工位铣削夹具正是针对这类加工痛点开发的专用装夹结构。整套夹具以圆柱形安装基体作为承载主体，一端集成法兰连接盘，可直接通过螺栓锁紧在铣床工作台或者回转分度盘上，安装法兰上的连接孔采用对称均布设计，适配多数常规立式铣床的工作台T型槽间距，安装时无需额外制作过渡连接板，找正基准时以圆柱基体的外圆面作为粗基准，配合法兰端面的止口结构，可快速完成夹具与机床主轴进给方向的平行度找正，单次找正后可完成整批次零件的装夹加工，大幅减少重复找正的辅助工时。

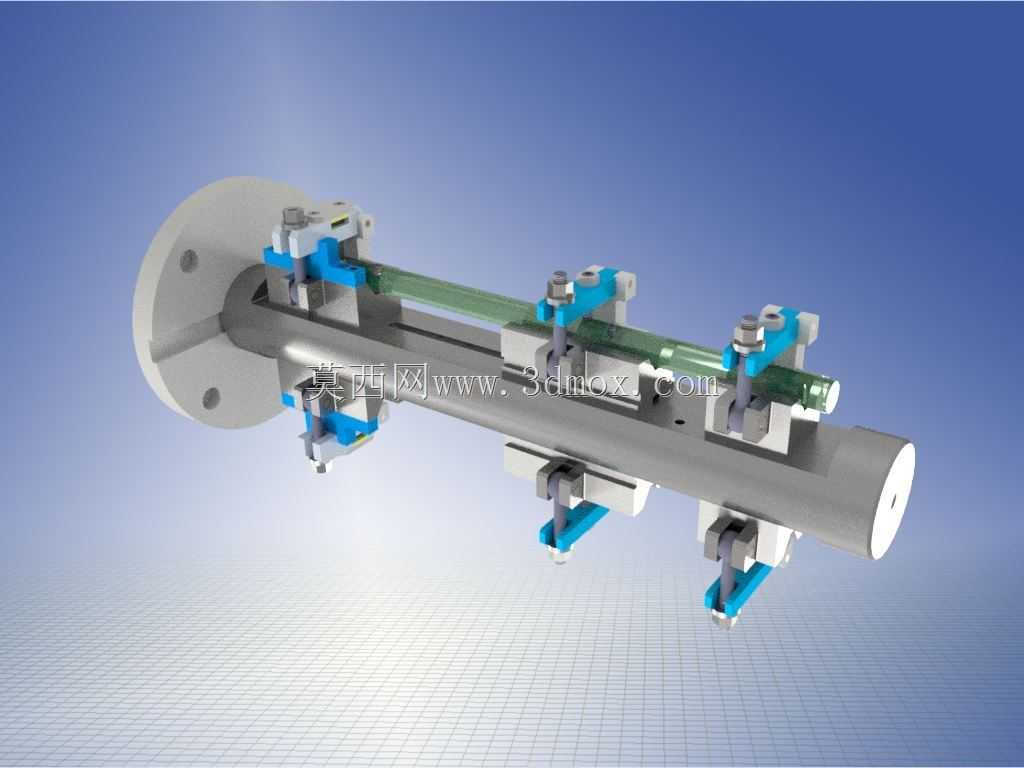

　　夹具沿圆柱基体轴向排布多组夹紧定位单元，每组单元包含侧向定位块、气动压头、可调支撑钉三个核心部分，侧向定位块采用硬质合金镶片结构，与工件的定位基准面直接接触，耐磨性能优异，长期使用不会因磨损导致定位精度下降；气动压头的压紧端采用浮动式压块设计，压合面开有防滑网纹，可适配不同直径规格的长轴类工件，压紧力可通过接入回路的调压阀进行无级调节，针对薄壁轴类零件可降低压紧力避免装夹变形，针对大余量粗铣工序可提高压紧力抵消铣削冲击力，避免工件在加工过程中出现窜动。每组夹紧单元的下方都设置了可调节的辅助支撑钉，支撑钉顶端采用尼龙材质顶头，在不刮伤工件表面的前提下，可抵消长轴工件在悬伸状态下的铣削振颤，有效提升加工后工件的表面粗糙度，减少让刀导致的尺寸超差问题。

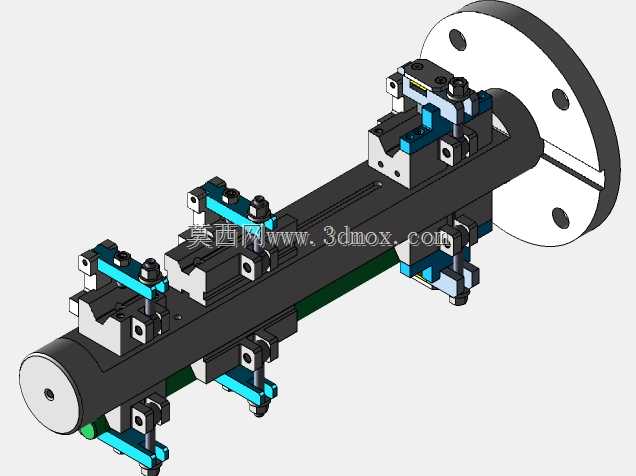

　　从结构设计逻辑来看，这套夹具采用了一夹多托的布局思路，靠近法兰端的第一组夹紧单元作为轴向定位基准，设置了可更换的轴向定位挡块，工件装入时端面抵紧挡块即可完成轴向尺寸定位，无需每次装夹都进行轴向尺寸测量；其余沿轴向排布的夹紧单元间距可根据工件的长度进行灵活调整，基体上开有通长的T型安装槽，松开夹紧单元的锁紧螺栓即可沿轴向滑动调整位置，适配不同长度规格的轴类零件加工，调整到位后锁紧螺栓即可完成固定，无需重新加工安装孔位，适配性较强。夹具的气路采用内藏式设计，所有供气管道都布置在圆柱基体的内部孔道中，外部仅预留一个总进气接头，外接车间压缩空气管路即可完成所有夹紧单元的同步压紧与松开，相比手动逐个拧紧压板的装夹方式，单批次工件的装夹时间可缩短60%以上，尤其适合中小批量轴类零件的铣削加工工序。

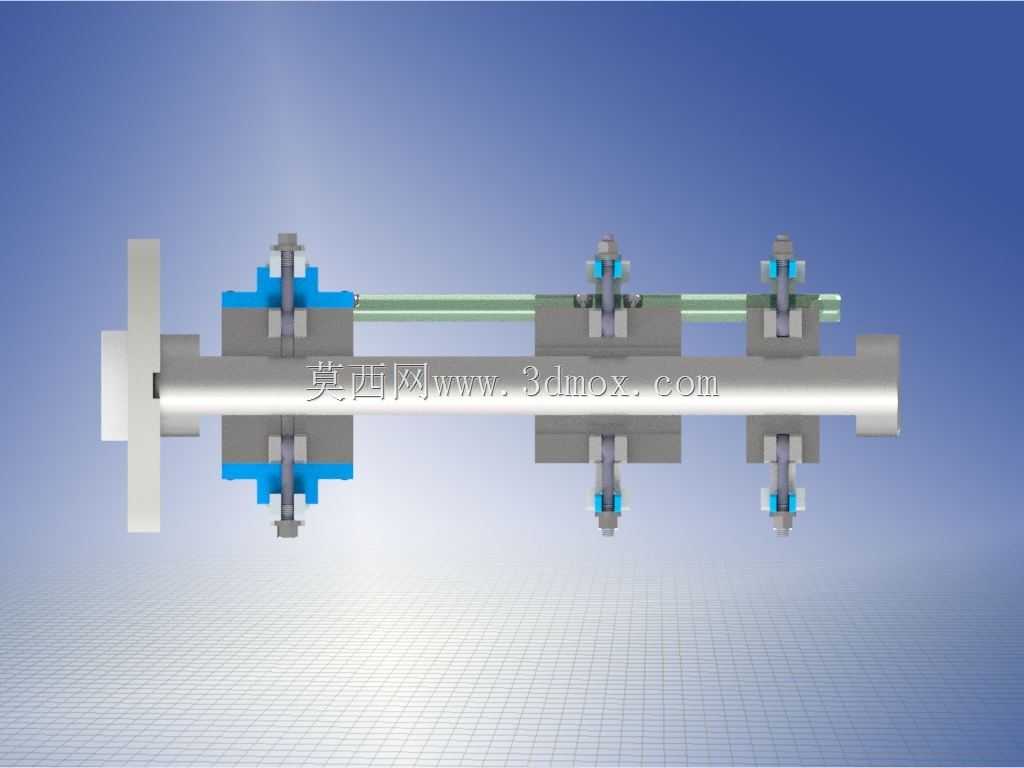

　　在实际加工应用中，这套夹具可同时装夹多根同规格长轴工件，配合铣床的多工位走刀路径，一次走刀即可完成所有装夹工件的平面、键槽或者扁位铣削加工，加工过程中夹具的整体刚性经过强化设计，圆柱基体采用厚壁无缝钢管加工而成，自身重量较轻但抗弯强度充足，即使在大切深、高进给的粗铣参数下，也不会出现夹具本体变形的问题。夹具上所有与工件接触的定位、压紧元件都采用可更换设计，当加工不同直径的工件时，仅需更换对应规格的定位块和压头，无需更换整套夹具，可有效降低生产现场的工装投入成本。针对需要进行圆周分度铣削的加工场景，法兰端可直接连接标准回转分度头，带动整套夹具连同工件进行精准分度，完成轴类零件上多组均布槽、平面的铣削加工，分度过程中所有夹紧单元保持同步锁紧状态，不会因分度转动导致工件移位。

　　整套夹具的外形边界充分考虑了铣床的加工行程范围，圆柱基体的直径控制在常规铣床的刀具避让范围内，夹紧单元的最高点低于法兰连接盘的最大回转半径，加工过程中不会出现刀具与夹具本体发生干涉的问题，压头的开合行程经过优化设计，工件装卸时压头抬起高度足够，无需大幅度操作即可完成工件的取放，操作便利性较强。
