轴类零件装夹用铣削工装夹具结构

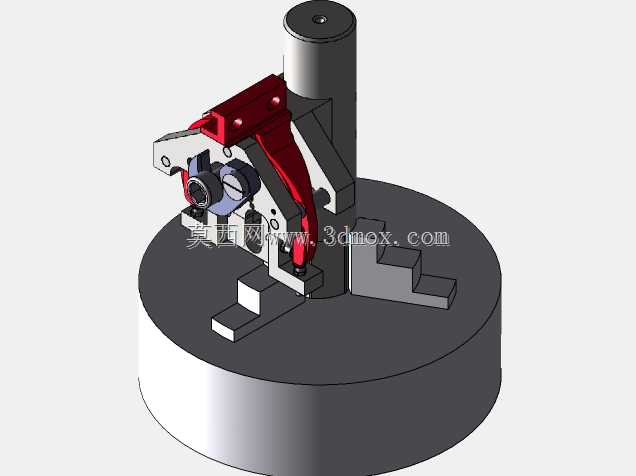

　　这套铣削夹具主要适配普通立式铣床、数控铣削加工中心的轴类零件侧部特征加工场景，日常生产中多用于小型轴类零件的键槽铣削、侧平面铣削、径向孔位预加工前的装夹固定，可直接安装在机床工作台的三爪卡盘接口上，无需额外制作过渡连接盘，适配常规铣床主轴端部的法兰连接尺寸，安装时仅需通过卡盘卡爪夹持夹具尾部的定位轴段即可完成找正，单次找正后可重复装夹同批次工件，大幅减少换产时的辅助找正时间。

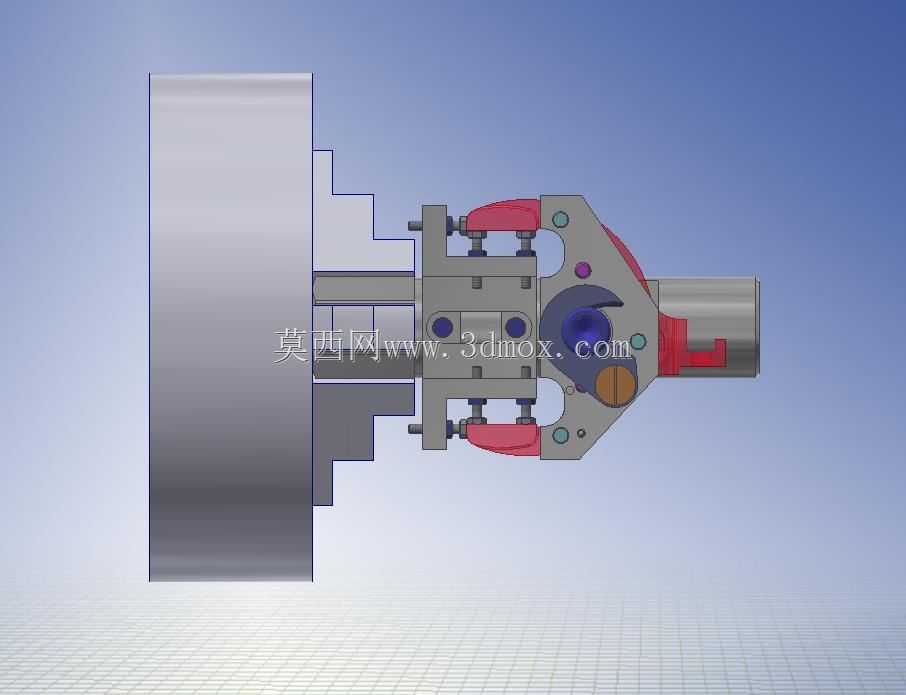

　　从结构设计逻辑来看，整套夹具采用径向定位与轴向压紧结合的装夹思路，主体基座采用40Cr调质处理，与卡盘连接的轴段同轴度控制在0.02mm以内，保证夹具装夹后的回转精度满足铣削加工的公差要求。夹具上的定位块采用可换式设计，针对不同直径的轴类工件，仅需更换对应V型槽尺寸的定位块即可适配，无需更换整套夹具主体，降低了多品种小批量生产的工装制作成本。压紧机构采用偏心轮与压板组合的结构，操作时仅需扳动偏心轮手柄即可完成工件的夹紧与松开，单步操作即可完成装夹动作，相比传统螺栓压紧的夹具，装夹效率提升60%以上，适合批量零件的连续加工场景。

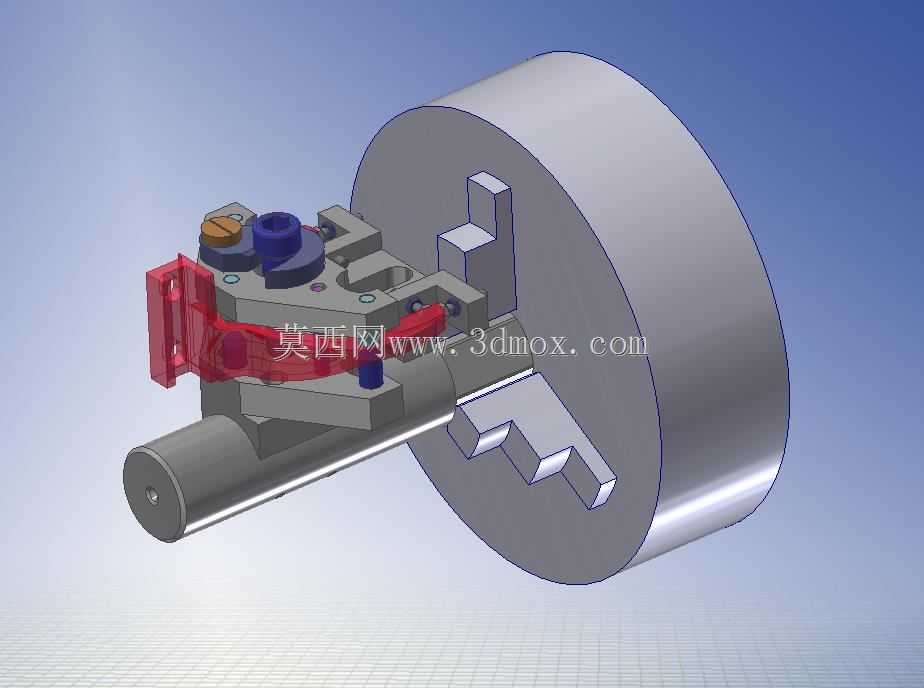

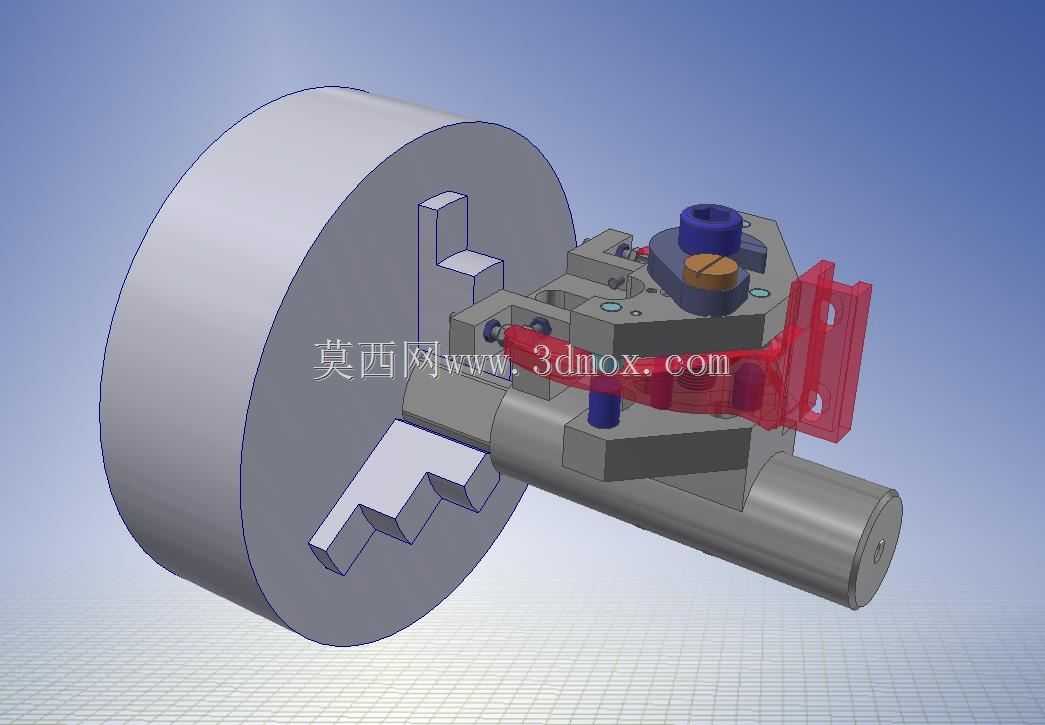

　　考虑到铣削加工时的切削力冲击，夹具的压紧臂采用了加强筋结构设计，红色标识的压板部分采用高强度铝合金制作，在保证压紧强度的同时降低了机构自身重量，减少偏心夹紧时的操作阻力。压板与工件接触的面镶嵌有铜质垫片，避免装夹时夹伤工件表面，同时铜质垫片磨损后可单独更换，延长整套夹具的使用寿命。夹具上设置的限位挡块可控制工件的轴向装夹位置，保证同批次工件的装夹尺寸一致性，轴向定位精度可控制在0.05mm以内，满足普通铣削加工的尺寸公差要求。

　　在安装边界方面，夹具整体最大回转直径为180mm，适配工作台行程不小于300mm的立式铣床使用，尾部连接轴段直径为50mm，可直接被标准200mm直径三爪卡盘夹持，安装后夹具前端的加工操作空间预留充足，可容纳直径100mm以内的铣刀进行走刀加工，不会出现夹具与刀具、机床主轴干涉的情况。夹具上的所有活动销轴均采用淬火处理，表面硬度达到HRC55以上，配合间隙控制在0.01-0.02mm之间，避免长期使用后出现机构松动导致的装夹精度下降问题。

　　实际生产使用中，这套夹具可解决传统三爪卡盘装夹轴类零件时侧部加工避让不足的问题，传统装夹方式下加工轴侧特征时卡爪容易与铣刀发生碰撞，往往需要留出较长的装夹余量，加工完成后还需要二次车削去除夹头余量，而这套夹具的定位结构将工件加工部位完全探出，可一次性完成轴侧所有特征的加工，无需预留工艺夹头，减少了加工工序与材料浪费。针对异形轴类零件的加工，还可通过更换定制的定位块来适配非圆截面工件的装夹，拓展了夹具的适用范围。夹具上设置的排屑缺口可让铣削产生的铁屑顺利排出，不会堆积在定位槽内影响装夹精度，日常维护时仅需定期清理排屑槽、在活动销轴处加注润滑油即可，维护成本极低。

　　从受力角度分析，这套夹具的压紧力作用点正对定位块的支撑位置，避免了装夹时工件产生弯曲变形，针对薄壁轴类零件的加工，可通过调整偏心轮的压紧行程来控制夹紧力大小，避免夹伤薄壁工件。夹具上的对刀基准块设置在基座侧面，加工前可直接通过基准块完成刀具长度、径向位置的对刀操作，无需每次都使用工件表面对刀，进一步缩短了加工准备时间。整套夹具的所有零部件均采用常见的标准件与机加工件制作，没有特殊定制的非标元器件，后期维修更换配件十分方便，适合中小型机械加工车间的日常生产使用。
