机加工用双向夹紧铣削工装夹具结构

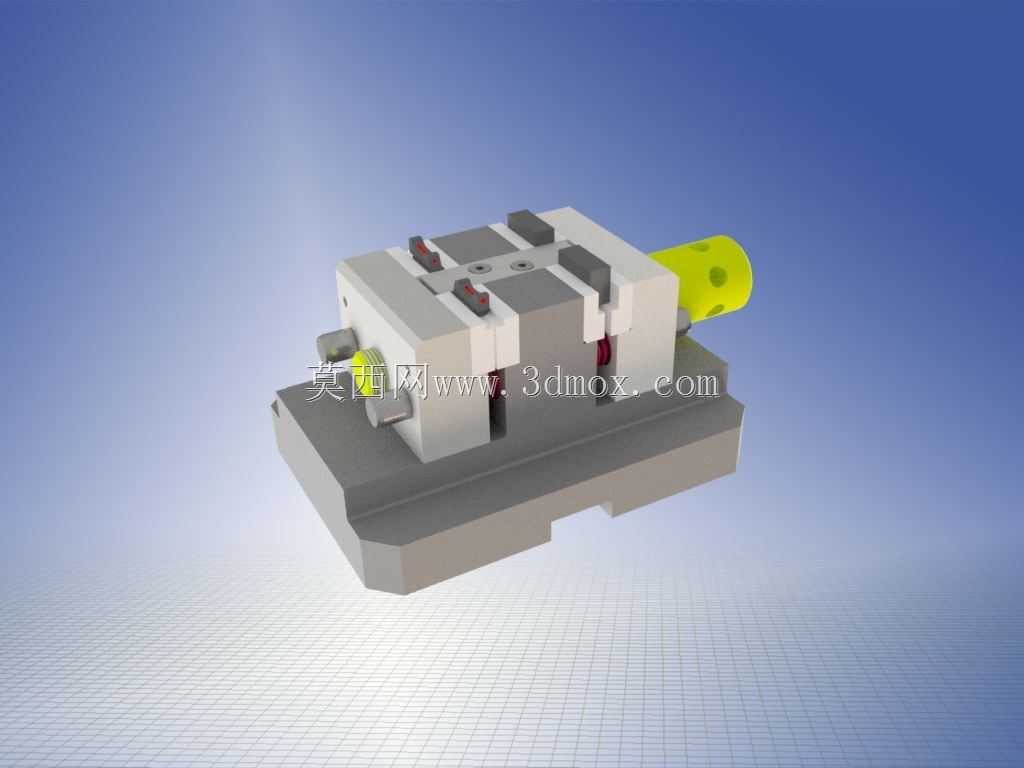

　　在常规立式铣床、加工中心的批量零件铣削工序里，这类手动夹紧式铣削夹具的应用覆盖了中小尺寸方块类、轴类零件的粗铣、半精铣装夹需求，尤其是在小批量多品种的机加工车间，不需要搭配液压站、气源管路的纯机械夹紧结构，能快速适配不同机床的工作台安装，不需要额外改造设备接口，装夹调试的门槛远低于气动、液压类工装。从结构设计逻辑来看，这套夹具采用了双工位对称夹紧的布局，底座部分为整体式铸铁结构，底部预留了标准T型槽安装位，能直接匹配多数普通铣床工作台的T型槽间距，安装时只需要通过T型螺栓将底座固定在工作台上，不需要额外制作过渡连接板，安装边界控制在工作台常用的装夹区域内，不会超出机床的行程范围，避免加工过程中出现主轴撞机的风险。

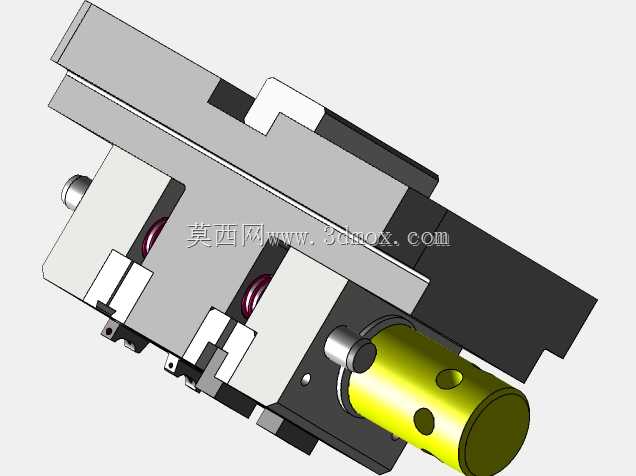

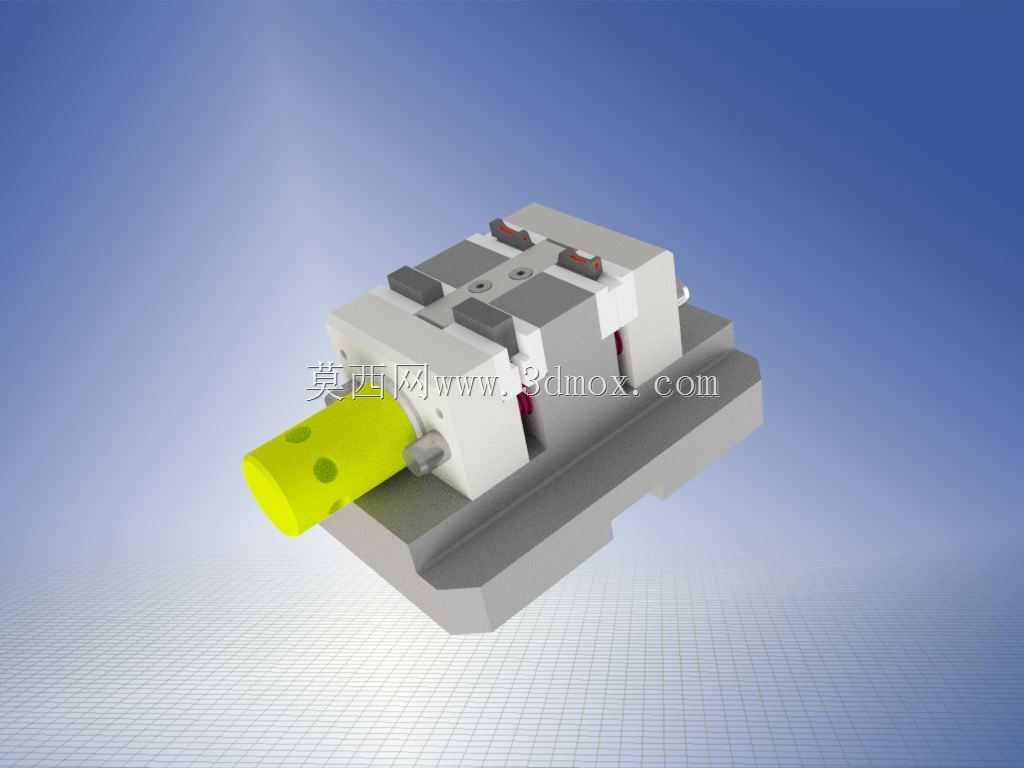

　　夹具的核心夹紧单元采用了螺旋推动的楔块增力结构，操作端延伸出的黄色操作手柄是夹紧力的输入位置，转动手柄时内部的丝杆会推动两侧的夹紧块同步向中间收拢，对放置在中间定位区的工件形成双向对夹，这种对称夹紧的设计能避免单方向夹紧带来的工件偏移问题，保证工件定位基准与夹具定位面的贴合度，减少装夹带来的形位公差。在定位结构的设计上，夹具中间的定位基面做了淬硬处理，表面粗糙度控制在Ra1.6以内，能保证工件放置后的平面度基准，两侧的夹紧块也做了可更换的结构设计，针对不同外形的工件，可以更换对应V型面或者平面的夹紧块，不需要整体更换夹具主体，就能适配方块零件、小直径轴类零件的装夹需求，大幅降低了多品种生产时的工装制作成本。从实际使用的场景来看，

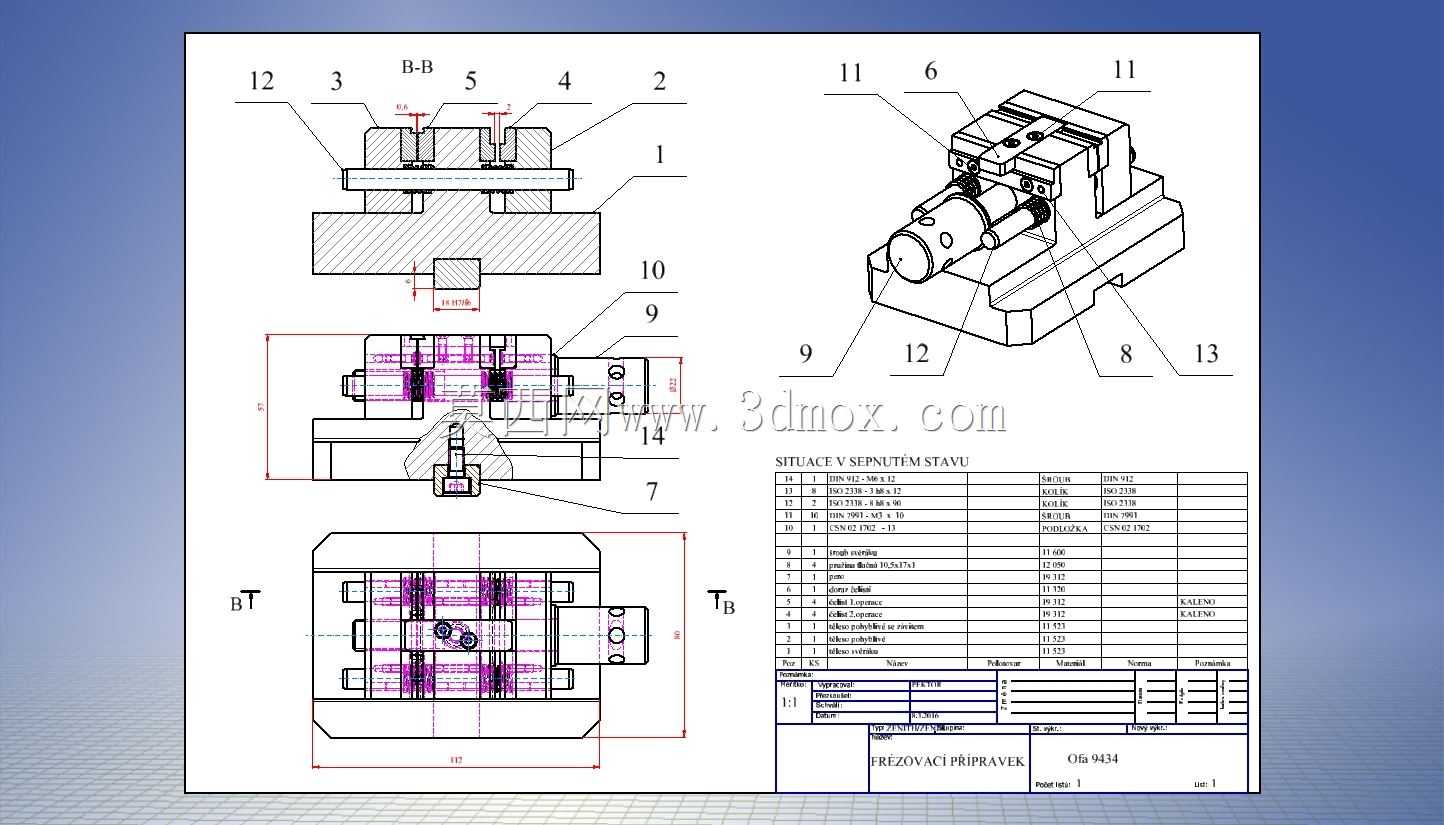

　　这类夹具常用来加工小型传动块、阀块、连接轴类零件的平面、键槽、侧边台阶等特征，加工时夹具本身的刚性足够承受铣削过程中的径向切削力，不会出现夹紧松动导致的工件窜动问题，整体结构没有复杂的管路、线路，日常维护只需要定期给丝杆传动部分加注润滑脂，清理夹紧面和定位面上的切屑即可，不需要复杂的维护保养流程，非常适合传统机加工车间的日常生产使用。在设计这套夹具的三维结构时，需要重点关注几个配合尺寸的公差控制：首先是底座安装面与定位基面的平行度，需要控制在0.02mm以内，避免夹具安装到工作台上后出现定位面倾斜，导致加工出的零件平面度超差；其次是两侧夹紧块的移动导轨配合间隙，需要控制在0.01-0.03mm之间，间隙过大会导致夹紧时工件出现上翘，

　　间隙过小则会出现夹紧动作卡滞，操作费力；另外丝杆的传动螺纹采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，夹紧后不会因为铣削过程中的振动导致夹紧力松脱，不需要额外增加锁紧机构就能保证加工过程中的装夹可靠性。夹具的整体外形尺寸控制在紧凑的范围内，长度方向不超过300mm，宽度方向不超过200mm，高度方向控制在150mm以内，既不会因为尺寸过大占用过多工作台空间，也能保证足够的夹紧行程，适配不同尺寸范围的工件装夹，在多台机床之间转用的时候，单人就能完成搬运和安装，不需要借助起重设备，适配性很强。从结构细节来看，夹紧块上预留的沉头孔是用来安装可换压爪的，针对不同的加工工序，比如需要夹持工件的毛坯面或者已加工面，可以更换带齿纹的硬爪或者带铜垫的软爪，避免夹伤已加工的工件表面，底座两侧的排屑缺口设计，能让加工过程中产生的铁屑顺着缺口排出，不会堆积在夹紧机构的缝隙里，减少切屑卡滞导致的操作故障，这些细节设计都是从实际机加工的使用痛点出发，没有多余的冗余结构，每一部分结构都对应实际生产中的具体需求。
