手动操作式钻孔定位夹紧工装结构

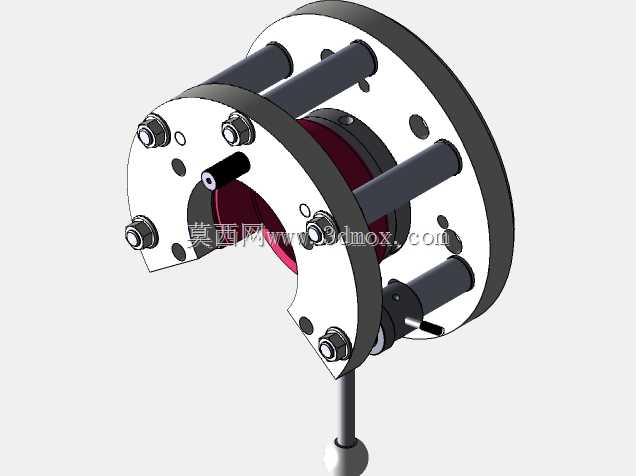

　　这套钻孔定位夹紧工装，主要应用于中小批量零件的钻削加工工序，常见于普通立式钻床、摇臂钻床的工位配套，针对盘类、套类零件的径向孔、端面孔加工做定位约束，替代传统的划线找正、台钳装夹方式，能把单工件装夹找正时间压缩七成以上，同时避免人工划线带来的孔位偏差问题。从结构布局来看，整套工装采用上下双层法兰式基座作为承载主体，下层法兰预留了多组沉头安装孔，可直接通过T型螺栓固定在钻床工作台面上，安装边界覆盖常规小型钻床的工作台T型槽间距，不需要额外做转接板适配，基座的总高度控制在操作舒适区间，操作手柄的伸出长度适配人手握持施力的范围，操作人员站在工位前不需要过度俯身或者抬臂就能完成锁紧、松脱的全部动作。

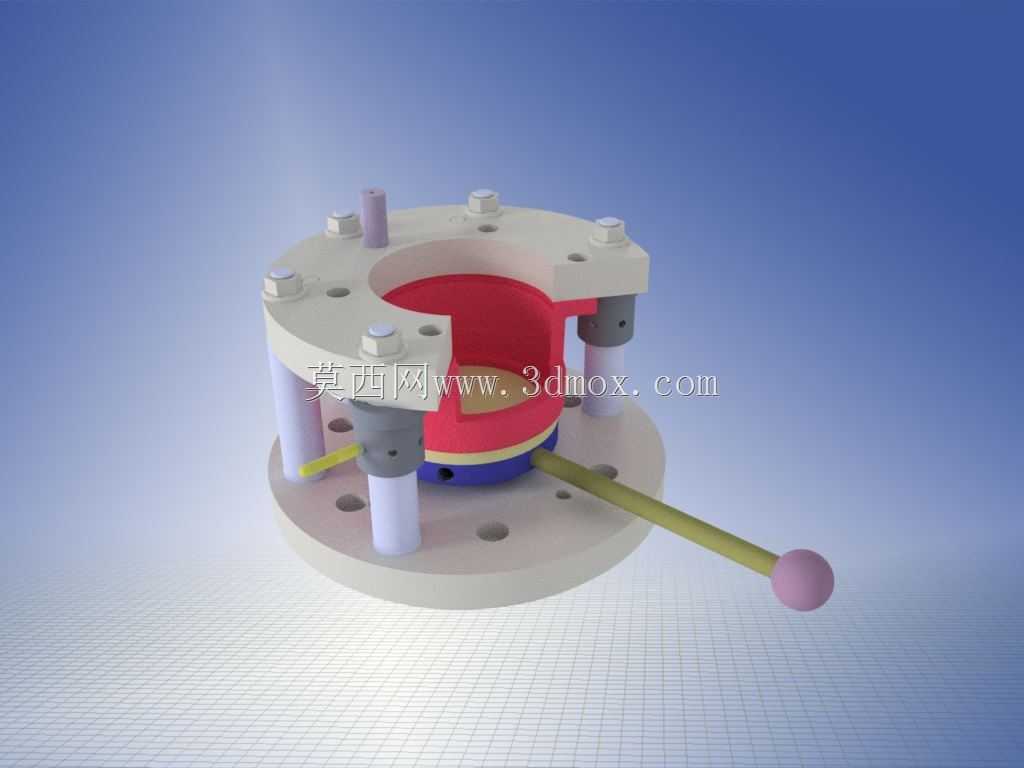

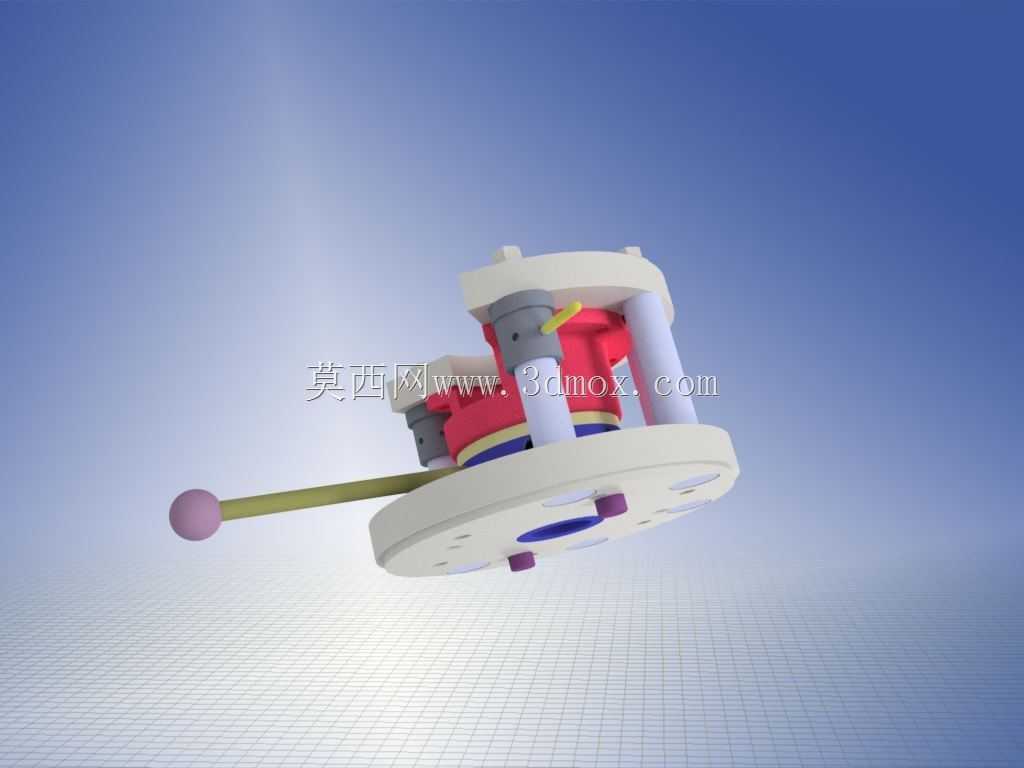

　　工装的核心定位部分采用内孔涨紧与端面贴合的组合定位方式，中间的红色内衬为可更换的定位套，针对不同外径的待加工工件，可以快速更换对应内径的定位套，不需要重新调整整套工装的同轴度，定位套与基座的配合采用H7/h6的小间隙配合，更换时直接插拔即可，锁紧结构采用周向均布的三根导向立柱配合压环实现，压环上预留了对应钻头的让位孔，钻孔时钻头可以直接穿过压环的孔位抵达工件表面，不会和工装结构发生干涉。侧面伸出的操作手柄连接内部的凸轮锁紧机构，扳动手柄到锁紧位置时，凸轮结构会带动压环沿导向柱下行，均匀压合在待加工工件的上端面，配合底部的定位端面实现工件的完全约束，不需要额外使用扳手拧动螺栓，单步操作就能完成装夹，锁紧力的大小可以通过导向柱上的调节螺母调整，针对薄壁类零件可以适当降低锁紧力，避免装夹变形，针对实体类零件可以加大锁紧力，避免钻削过程中工件出现位移。

　　设计过程中，导向柱的布置避开了常见的钻孔加工位置，周向三个支撑点的布局既保证了压环下压时的受力均匀，不会出现压偏的情况，同时留出了足够的操作空间，方便操作人员取放工件。压环上的让位孔按照常用的钻孔规格做了系列化预留，不需要在加工过程中反复调整压环位置，针对特殊孔位的加工需求，也可以更换对应孔位的压环，整个更换过程不需要拆卸基座部分，只需要松开导向柱顶部的锁紧螺母就能完成压环替换。整套工装的所有运动部件都做了限位设计，手柄扳动到极限位置时会被基座上的限位块挡住，不会出现过行程导致内部凸轮结构损坏的问题，导向柱和压环的配合部位加装了自润滑衬套，长期使用也不会出现卡顿、咬死的情况，日常维护只需要定期在衬套部位添加少量润滑脂即可，不需要复杂的拆解保养。

　　在实际加工场景中，这套工装尤其适合同一规格零件的批量钻孔作业，比如小型法兰盘的螺栓孔加工、轴套类零件的径向销孔加工，不需要操作人员具备很高的操作技能，新员工经过简单讲解就能独立完成装夹操作，加工出的孔位位置度稳定在0.1mm以内，完全满足常规机械零件的钻孔精度要求。相比专用的液压、气动夹具，这套手动工装不需要外接气源或者液压站，整体结构紧凑，占用工作台面积小，既可以在固定的钻床工位长期使用，也可以根据生产调度需求快速转移到其他工位，适配多品种小批量的柔性生产需求。工装的所有外露棱角都做了倒钝处理，操作过程中不会划伤操作人员，手柄末端的球形握把贴合人手握持的曲面，长时间操作也不会出现硌手的问题。基座底部做了退屑槽设计，钻削产生的铁屑会顺着退屑槽滑落到工作台面上，不会堆积在工装定位面内部影响后续工件的定位精度，每次加工完成后只需要用毛刷简单清扫就能继续装夹下一个工件，清理维护十分便捷。
