多工位铣削加工定位夹紧工装结构

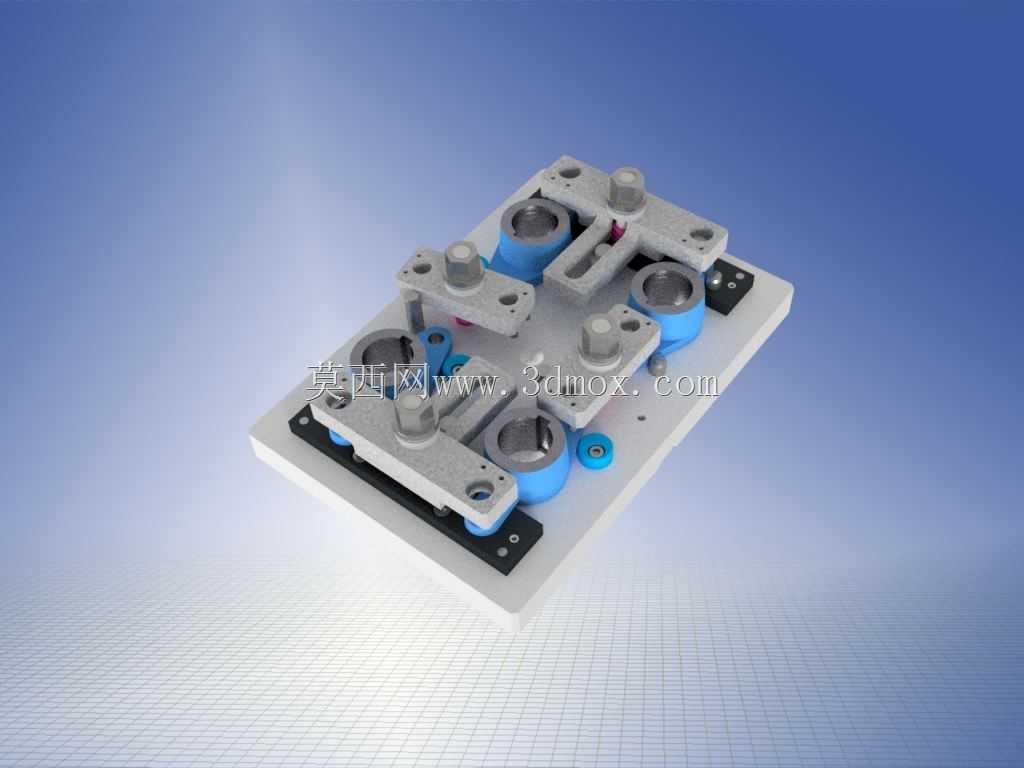

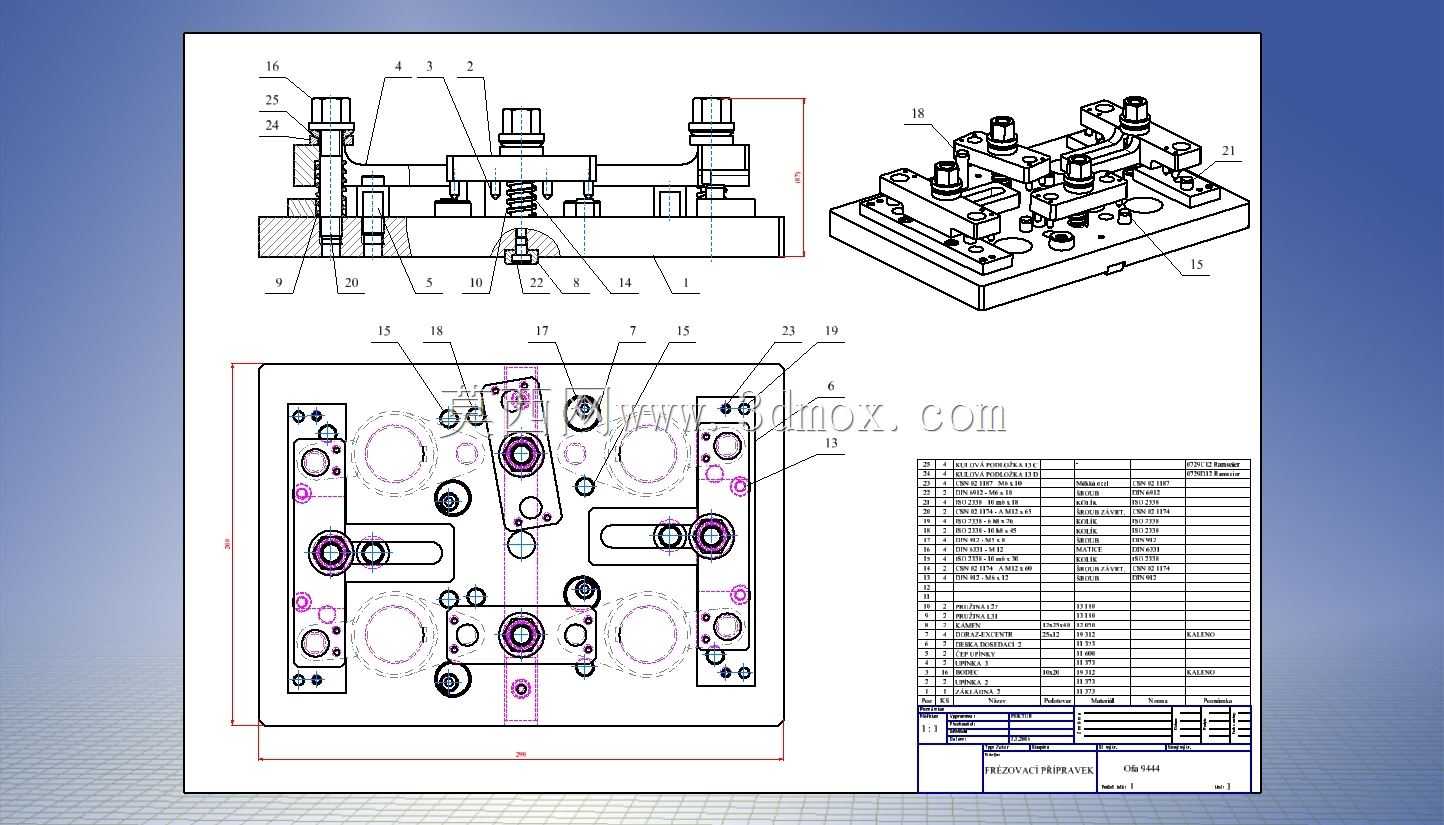

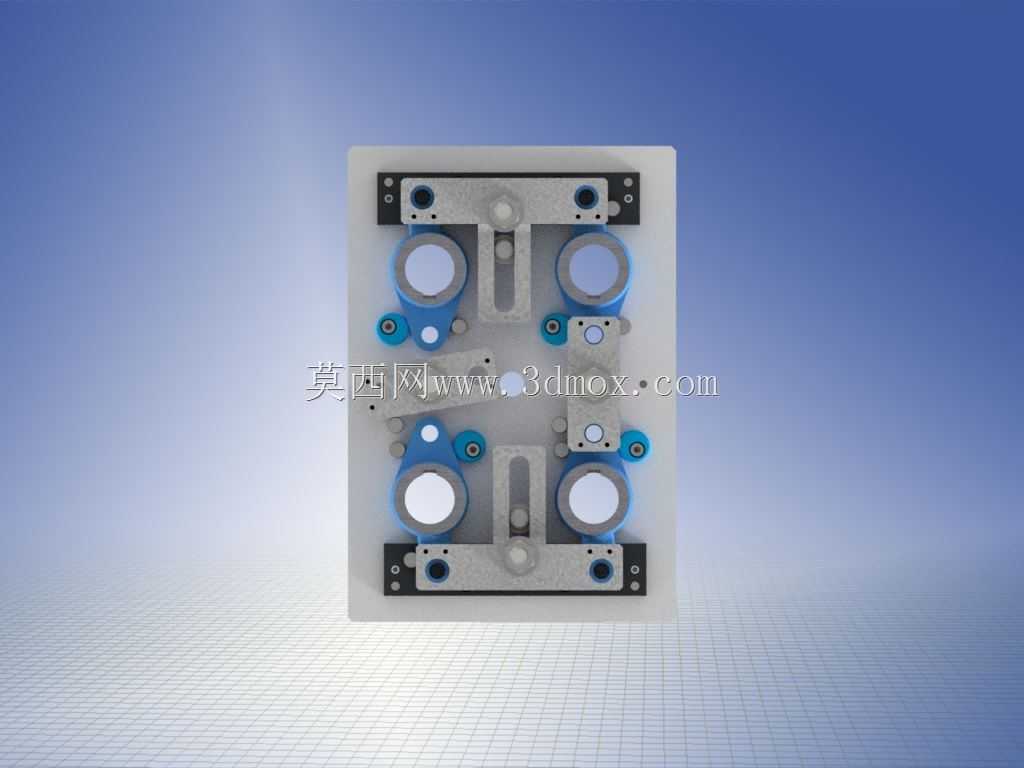

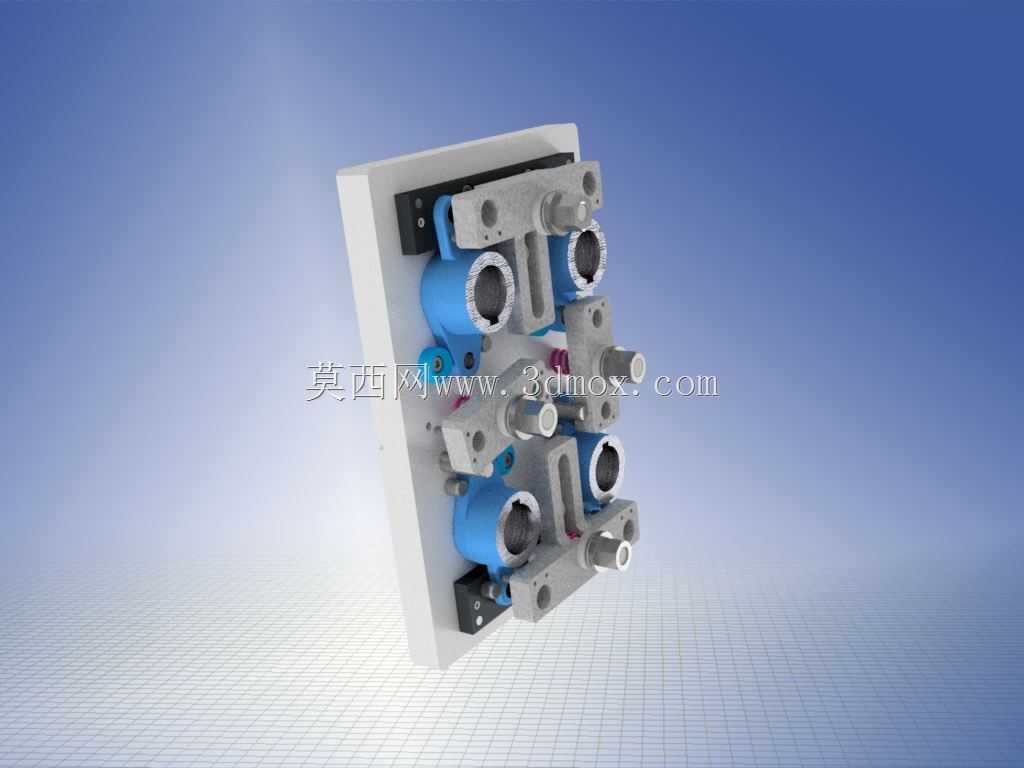

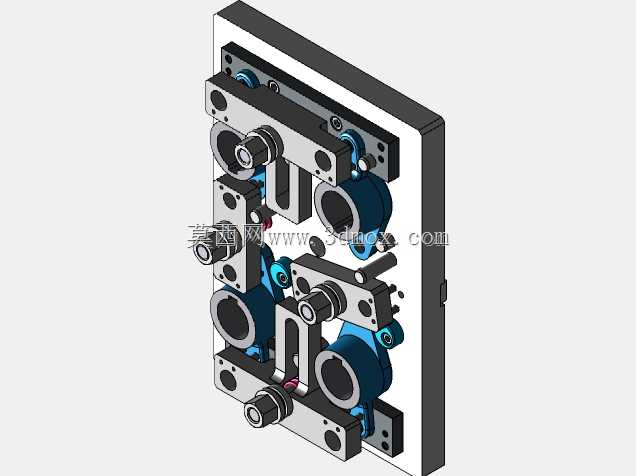

　　在批量铣削加工场景中，这类多工位夹具的核心价值是解决同批次小型零件重复装夹效率低、定位一致性差的痛点，常见于小型盘类、轴套类零件的平面、槽位、侧向轮廓铣削工序，适配立式加工中心、普通数控铣床的工作台安装，一次装夹可完成4件工件的同步加工，能大幅减少单件装夹的辅助工时，同时规避多次装夹带来的形位公差累积问题。从结构布局来看，整套夹具采用矩形基板作为安装载体，基板上的定位单元采用弹性涨套式结构，配合底部的定位止口，可实现工件内孔与端面的双重定位，定位精度可控制在0.02mm以内，满足IT7级加工精度的装夹要求；每个定位工位旁配置独立的压板夹紧组件，压板采用回转式压臂结构，装卸工件时可将压臂旋转至工位外侧，避免与工件吊装路径干涉，

　　压头部位镶嵌硬质合金防滑垫片，夹紧时不会损伤工件已加工表面，同时可提供足够的夹紧力抵消铣削过程中的切削冲击力，防止工件出现位移或振颤。夹紧单元的动力传递采用模块化设计，相邻工位的夹紧组件通过联动压块实现力的同步传递，操作端设置在夹具侧边，单次操作即可完成同侧两个工位的夹紧与松开，进一步压缩装夹操作的时间成本。基板的边角位置设置了标准的T型槽安装位，可直接通过T型螺栓与机床工作台的T型槽配合固定，安装时无需额外制作过渡连接板，基板底面加工有0.01mm平面度的基准面，可保证夹具安装后与机床工作台的贴合度，避免装夹倾斜带来的加工角度偏差。设计过程中充分考虑了排屑需求，每个定位工位的周边都预留了排屑缺口，

　　铣削产生的切屑可顺着缺口直接落入机床排屑槽，不会在定位面堆积造成定位误差；同时在夹紧活动关节处设计了防尘挡片，可阻挡细切屑进入铰接缝隙，减少夹具日常维护的频次，延长工装的使用寿命。整套夹具的工位间距经过精准核算，相邻工位的加工区域互不干涉，刀具走刀路径可覆盖所有工位的加工面，不会出现撞刀风险；压臂的高度根据工件的加工高度做了适配设计，夹紧后压臂的上平面低于工件的最高加工面，加工过程中刀具不会与夹具本体发生碰撞。在实际生产应用中，这类夹具特别适配年产量在万件级的中小零件批量加工场景，相比传统的单件平口钳装夹方式，加工效率可提升3倍以上，同时能保证同批次零件的加工尺寸一致性，降低后续质检环节的不良率。夹具的所有易损部件都采用快换式设计，

　　涨套、压头垫片等损耗件磨损后可快速更换，无需整体拆解夹具，减少产线停机维护的时间。基板的侧边设置了对刀基准块，对刀块的基准面与夹具定位基准保持严格的位置精度，每次换刀后可直接通过基准块完成对刀操作，无需逐个工位找正，进一步压缩加工准备时间。从受力角度分析，整套夹具的夹紧力作用点正对工件的定位支撑面，夹紧力方向垂直于工件主要定位端面，可避免夹紧力带来的工件变形，适配薄壁类小型零件的装夹加工，不会因为夹紧力过大造成工件装夹变形，影响最终加工精度。
