多工位杠杆类零件铣削加工夹具结构

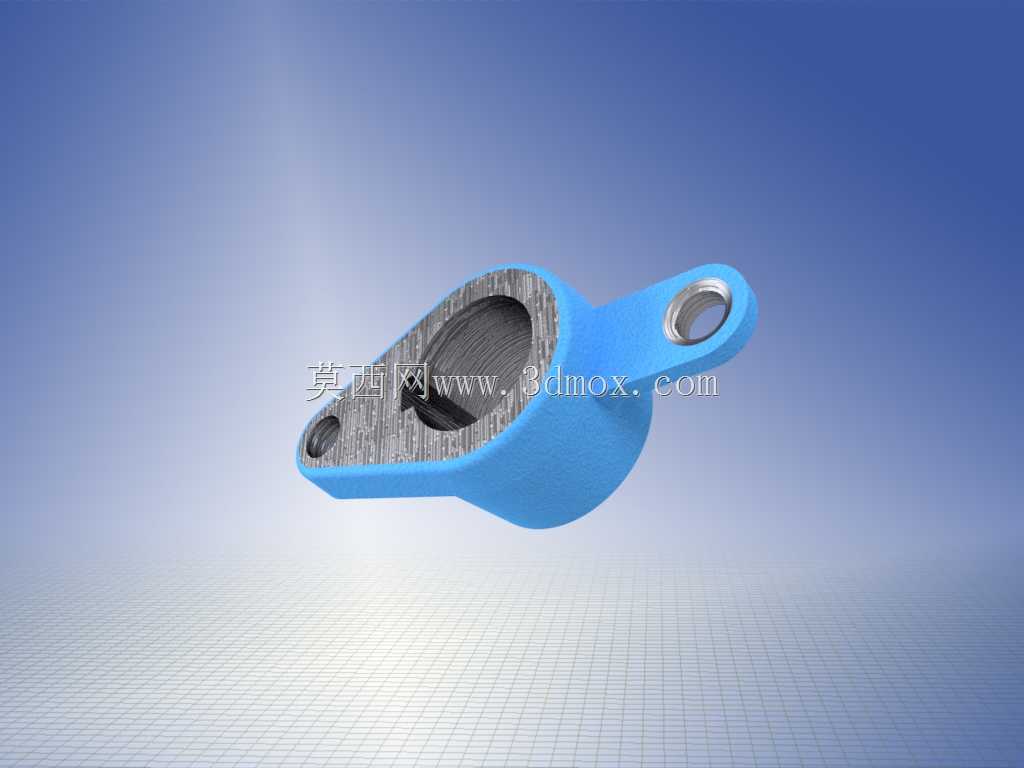

　　在中小批量异形杠杆类零件的铣削加工场景中，传统单工位夹具装夹效率低、重复定位误差大的问题长期存在，这套多工位并行装夹的铣削夹具，正是针对摇臂、连接杠杆这类带同轴孔系、异形轮廓零件的端面、槽口铣削工序开发的专用工装。整套夹具以加厚灰铸铁平台作为基座，基座底面做了0.02mm平面度的精磨处理，可直接适配普通立式铣床、小型加工中心的T型槽工作台，安装时通过基座四角的沉头螺栓孔完成固定，不需要额外制作过渡连接板，基座整体长宽尺寸控制在320mm×240mm区间，不会占用过多工作台行程，能适配X轴行程500mm以上的绝大多数常规铣削设备。

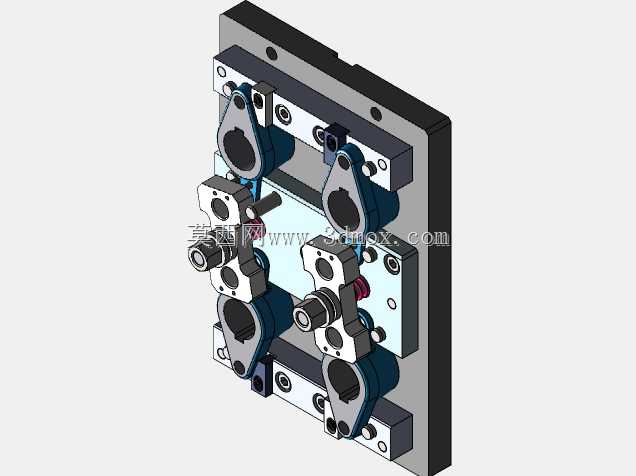

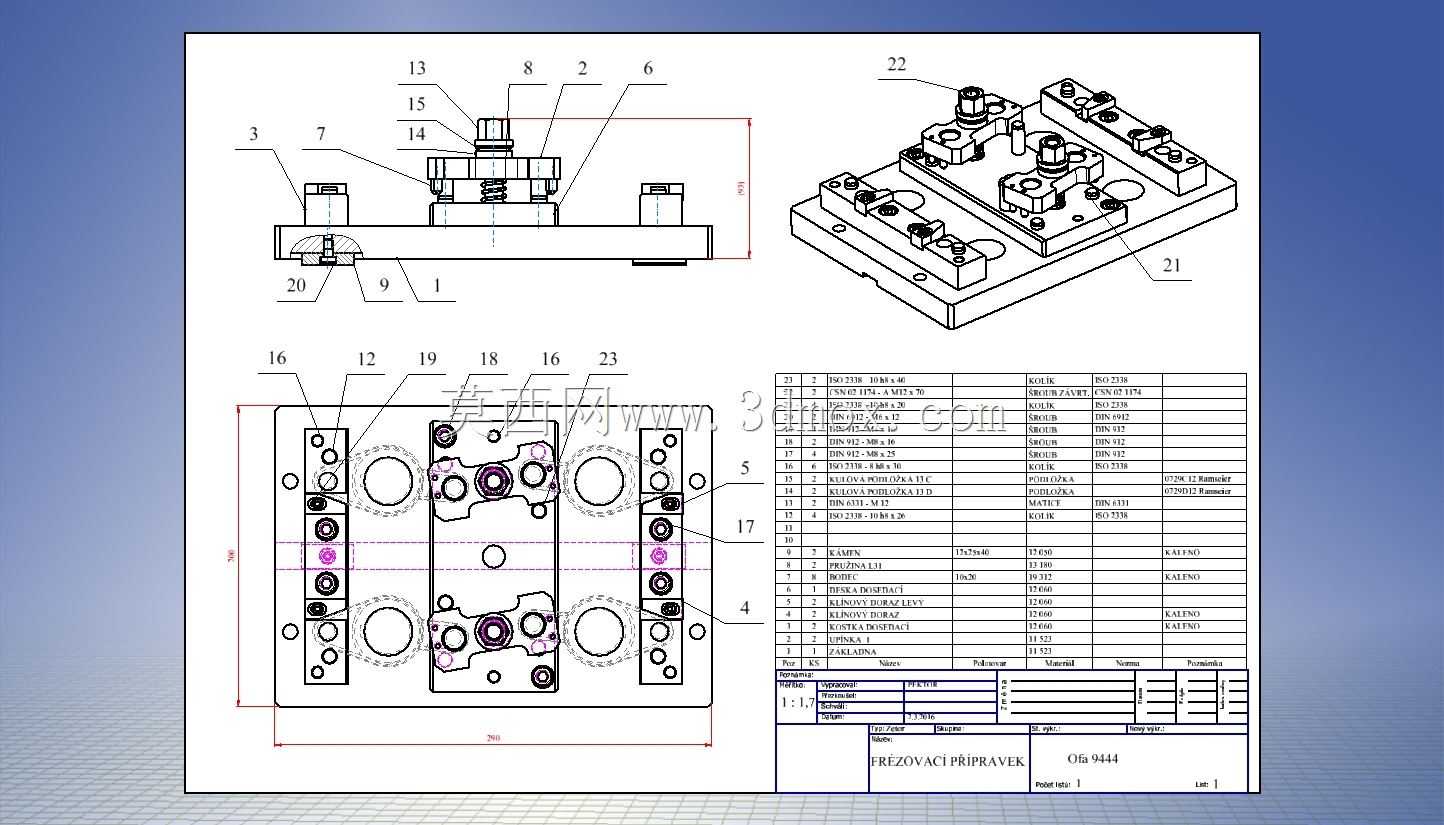

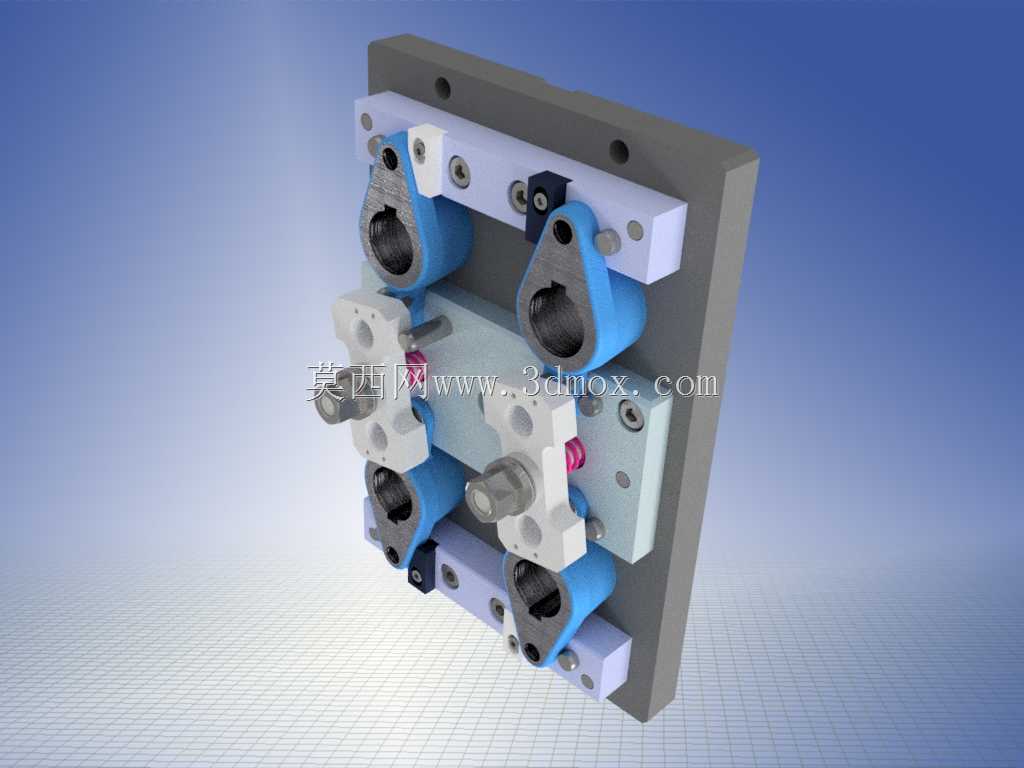

　　夹具采用四工位并行布局，每个装夹单元的定位结构完全一致，可同时完成四件同规格零件的装夹，单次走刀即可完成所有工位工件的同工序加工，能大幅压缩单件加工的辅助装夹时间。每个装夹单元的定位逻辑遵循六点定位原理，底部设置了经淬火处理的定位支承块，对应工件毛坯的粗基准面做限位，侧面设置菱形销与圆柱销组合，分别穿入工件的两个基准孔内，完全限制工件的六个自由度，避免加工过程中出现工件窜动、转动的问题，定位销与工件基准孔的配合间隙控制在0.01mm以内，能保证同批次工件的装夹定位一致性，将重复定位误差控制在0.02mm范围内，满足铣削工序的尺寸公差要求。

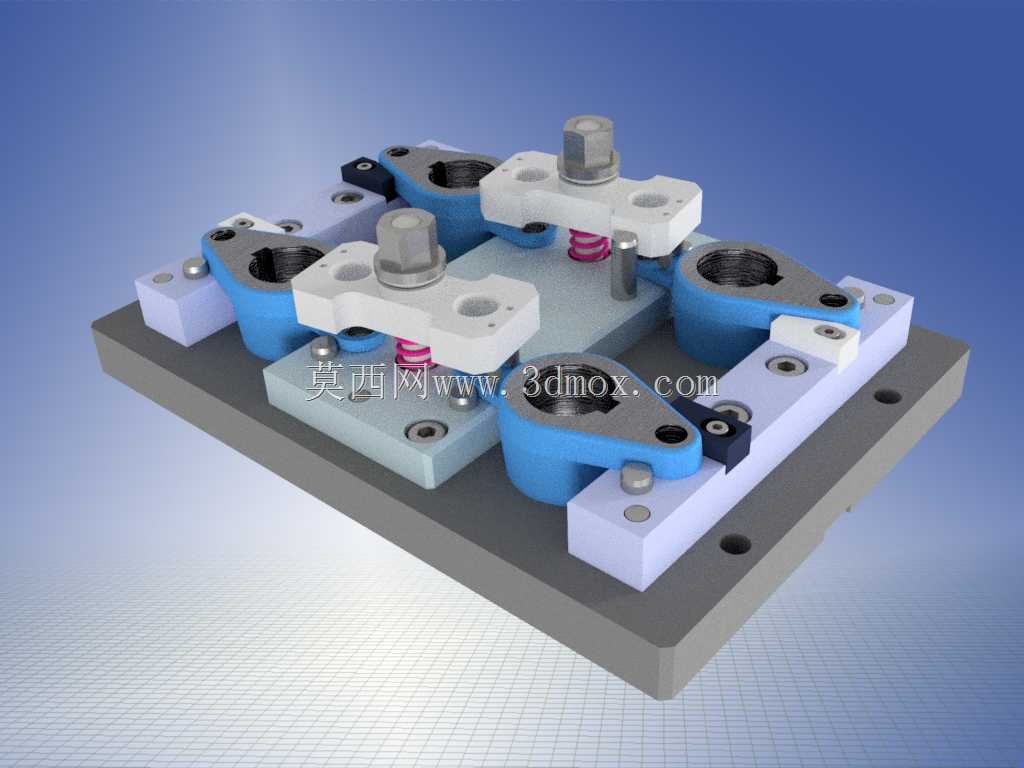

　　夹紧机构采用了快拆式压板结构，搭配螺旋压紧组件，压板与工件接触的端面做了网纹滚花处理，增大接触摩擦力的同时避免压伤工件已加工表面，每个夹紧单元旁设置了复位弹簧，在松开压紧螺栓时，压板会在弹簧作用下自动抬升，不需要人工手动扳动压板即可完成工件的取放，进一步缩短装夹辅助时间。考虑到铣削加工过程中会产生大量切屑，夹具的定位块、支承座之间都预留了足够的排屑间隙，基座表面做了倾斜导屑面，加工时的切削液混合切屑可顺着导屑面直接流到工作台排屑槽内，不会在定位面堆积造成定位误差。

　　夹具的定位组件、夹紧组件都采用模块化设计，所有支承块、定位销、压板都通过内六角螺栓固定在基座上，当需要加工不同规格的杠杆类零件时，只需要更换对应尺寸的定位销、调整压板的安装位置即可快速切换生产型号，不需要重新制作整套夹具，能大幅降低多品种小批量生产的工装投入成本。整套夹具的夹紧力作用点都设置在工件刚性较好的部位，避开了工件的薄壁、悬空区域，避免夹紧力造成工件变形，保证铣削加工后的工件形位公差符合设计要求。在实际生产验证中，这套夹具相比传统单工位平口钳装夹，单件加工的辅助时间能压缩60%以上，同批次工件的尺寸一致性提升明显，也降低了操作人员装夹找正的劳动强度，不需要每次装夹都打表找正工件位置，只要将工件套入定位销、拧紧压紧螺栓即可完成装夹，对操作人员的技能要求也更低。

　　夹具上所有易磨损的定位元件都采用合金工具钢制作，经淬火处理后硬度达到HRC58-62，耐磨性能优异，长期使用后出现磨损时也可单独更换，不需要报废整套工装，维护成本极低。压紧螺栓采用细牙螺纹，自锁性能好，铣削过程中的振动不会造成螺栓松动，能避免加工过程中工件飞出的安全隐患。每个工位的定位面高度一致，所有工件装夹完成后，待加工面的高度差控制在0.03mm以内，加工时不需要针对每个工位单独调整刀具Z轴坐标，可直接走刀完成加工，有效提升加工效率。
