双工位杠杆压紧式铣削加工工装夹具

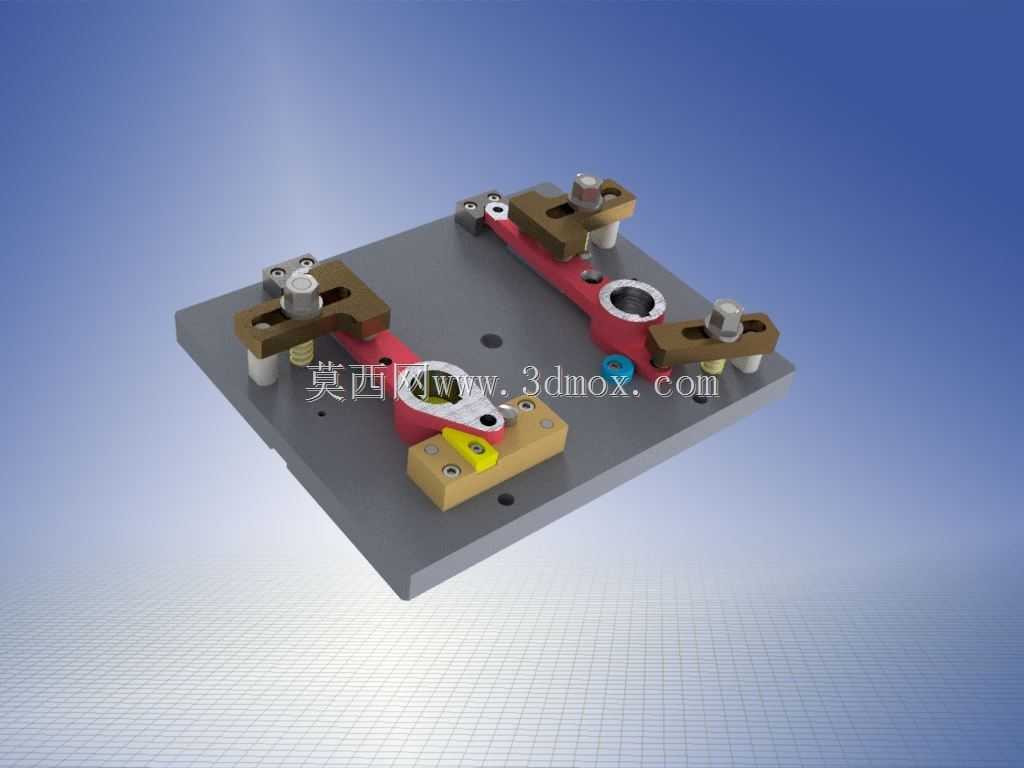

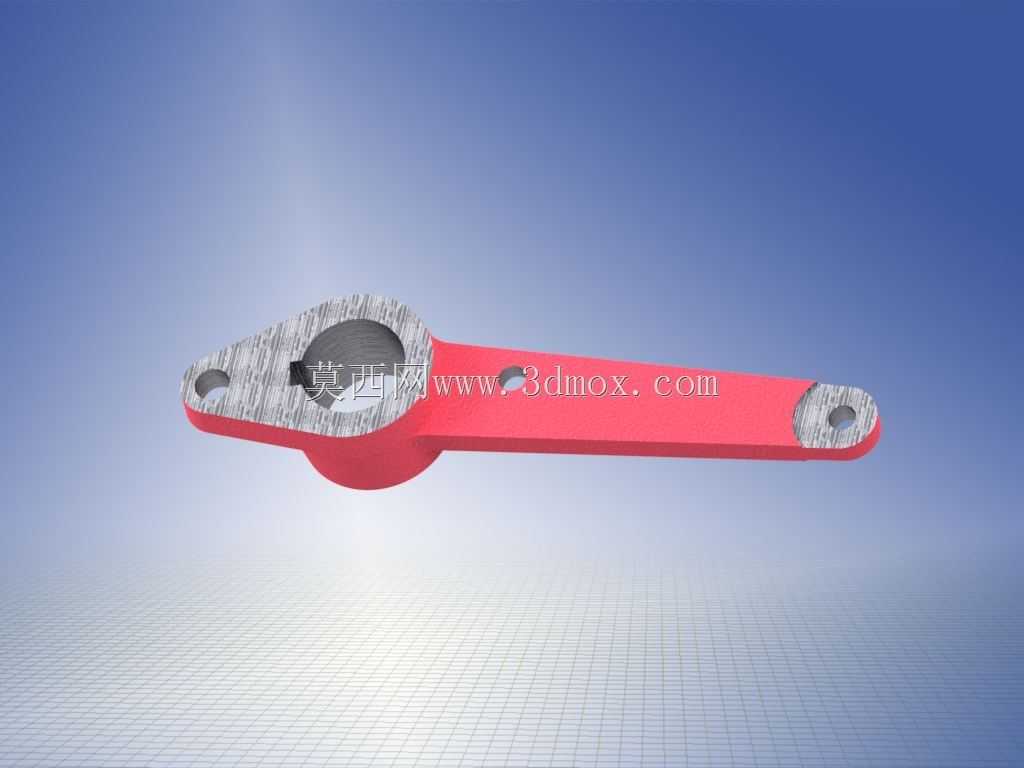

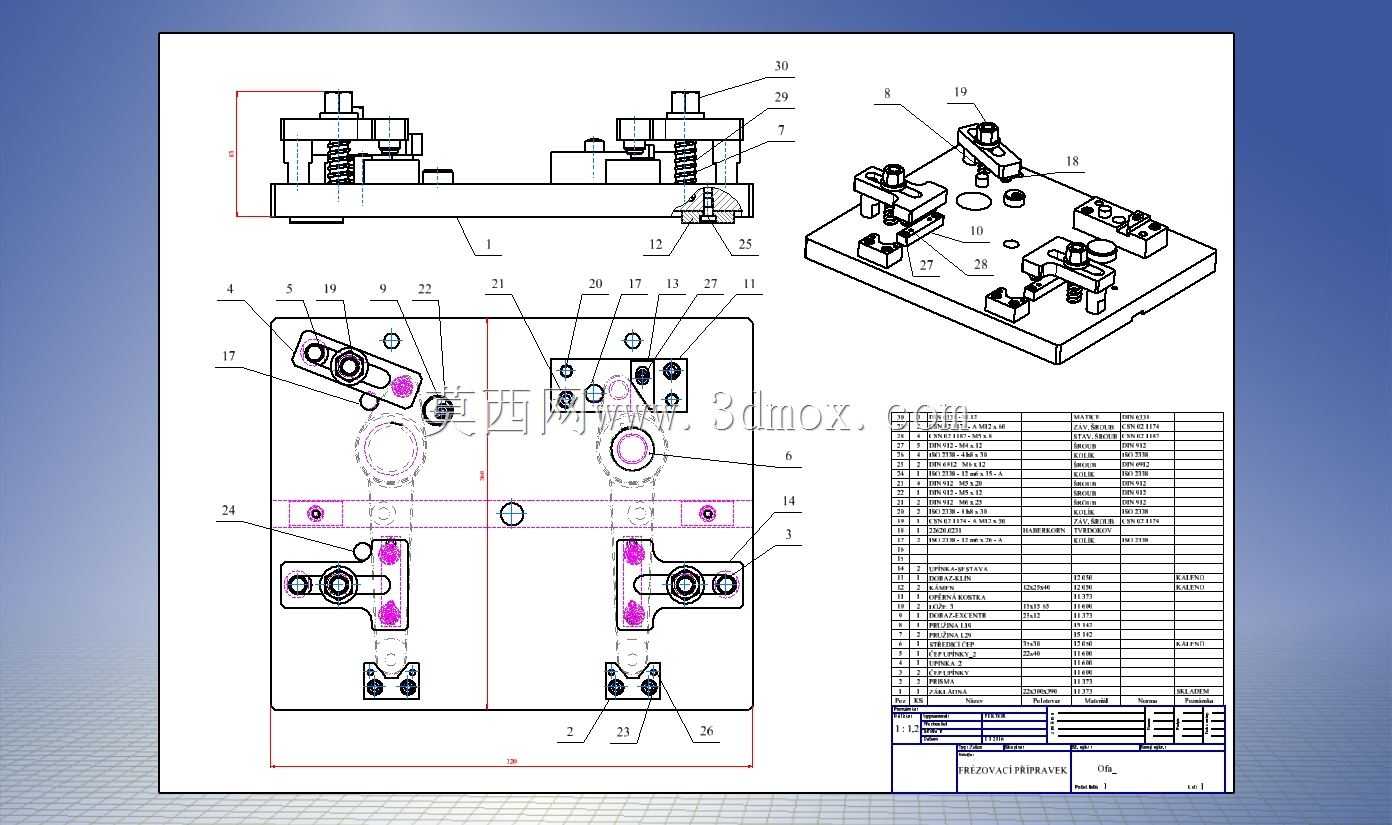

　　这套铣削加工用的压紧夹具，主要适配立式加工中心、普通铣床的平面铣削、轮廓铣削工序，针对小型异形连杆类、盘类零件的批量加工场景设计，在中小批量机加工生产线上，可直接安装在机床标准T型槽工作台上，替代传统台虎钳、简易压板的装夹方式，减少单件装夹找正的辅助时间。整套夹具采用底板集成式布局，底板为调质45钢材质，上下平面精磨处理，平面度控制在0.02mm以内，底板上预留的沉头安装孔可适配机床工作台常见的T型槽间距，安装时无需额外制作过渡板，直接通过T型螺栓即可完成夹具在机床上的固定，安装边界可覆盖工作台面400mm×300mm的有效装夹区域，不会超出常规小型铣床的工作台行程范围。夹具采用双工位对称设计，两个装夹位的定位基准完全一致，

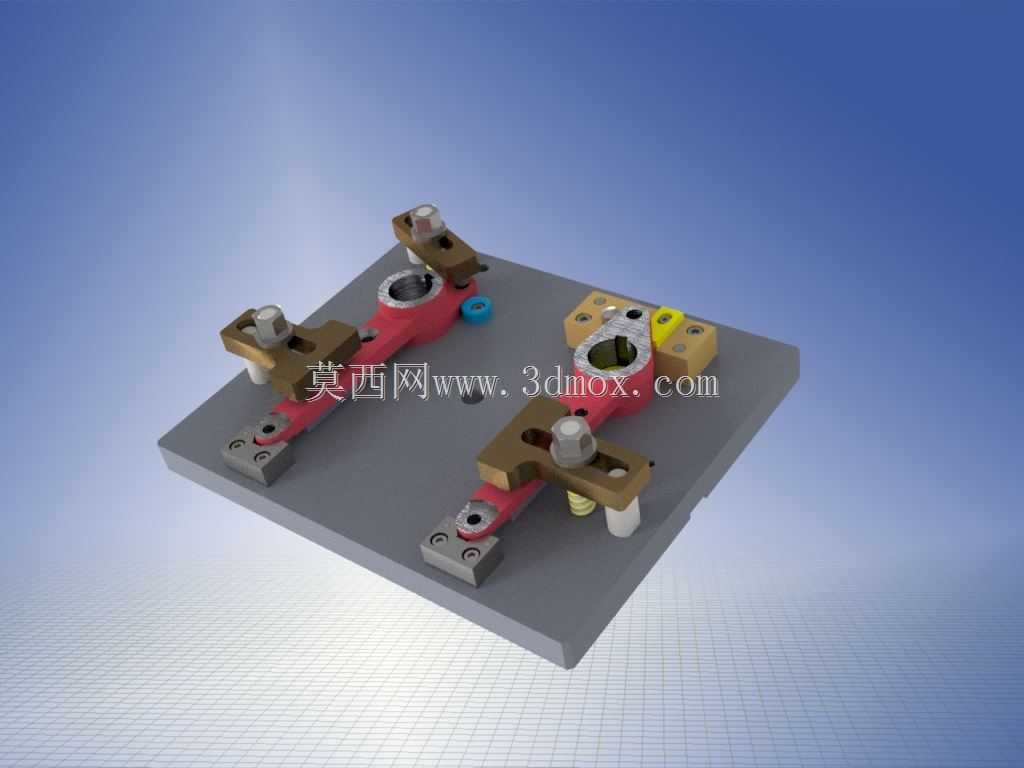

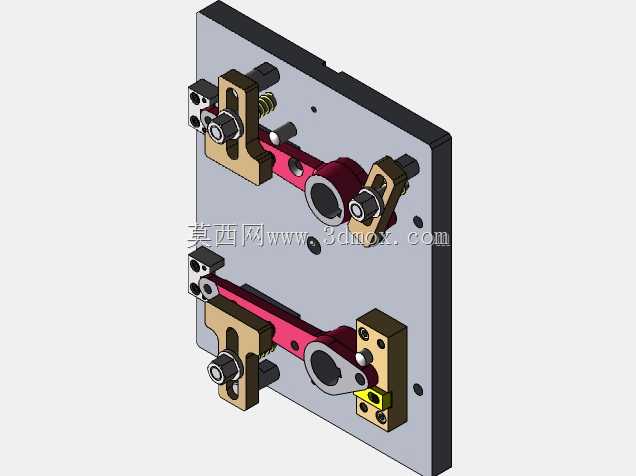

　　可同时装夹两件同规格工件，也可根据工序需求分别装夹不同工序的工件，配合机床的自动走刀路径，一次走刀即可完成两个工件的同工序加工，大幅提升单台设备的加工效率。每个装夹位的定位结构采用一面两销的经典定位逻辑，底部设置支撑块限制工件的Z向自由度，圆柱定位销限制X、Y向的平移自由度，菱形销限制转动自由度，定位销与工件定位孔的配合间隙控制在H7/g6等级，保证重复装夹的定位精度稳定在0.03mm以内，避免多次装夹带来的尺寸偏差。压紧机构采用杠杆式压紧结构，搭配螺旋调节的压紧块，压紧点直接作用在工件的刚性支撑上方，避免压紧力导致工件产生装夹变形，杠杆臂的长度经过受力计算，操作时仅需施加较小的力矩即可获得足够的压紧力，压紧块端部设置铜质防护垫，

　　防止压紧过程中刮伤工件已加工表面。夹具上还设置了可调节的辅助支撑组件，针对工件悬臂较长的部位提供额外支撑，避免铣削过程中工件出现振颤，提升加工表面的质量，辅助支撑的高度可根据工件实际尺寸微调，适配一定尺寸范围内的同类型异形工件。整套夹具的所有活动部件都做了发黑防锈处理，定位面、配合面经过淬火处理提升耐磨性，长期使用后仍能保持稳定的定位精度，日常维护仅需定期清理定位面的切屑、在铰接部位加注少量润滑油即可，无需复杂的保养流程。在实际加工场景中，这类夹具尤其适合小型异形结构件的侧面、顶面铣削加工，相比通用夹具，不需要每次装夹都打表找正工件位置，操作人员仅需将工件套入定位销，扳动压紧杠杆即可完成装夹，对操作人员的技能要求更低，

　　批量加工时的尺寸一致性更好，能有效降低废品率。夹具的排屑空间经过优化，定位块与压紧机构之间预留了足够的排屑间隙，铣削产生的切屑可直接通过间隙落入工作台排屑槽，不会堆积在定位面上影响装夹精度，加工完成后使用气枪即可快速清理残留切屑，缩短工序间的准备时间。
