多工位杠杆压紧式铣削加工工装夹具

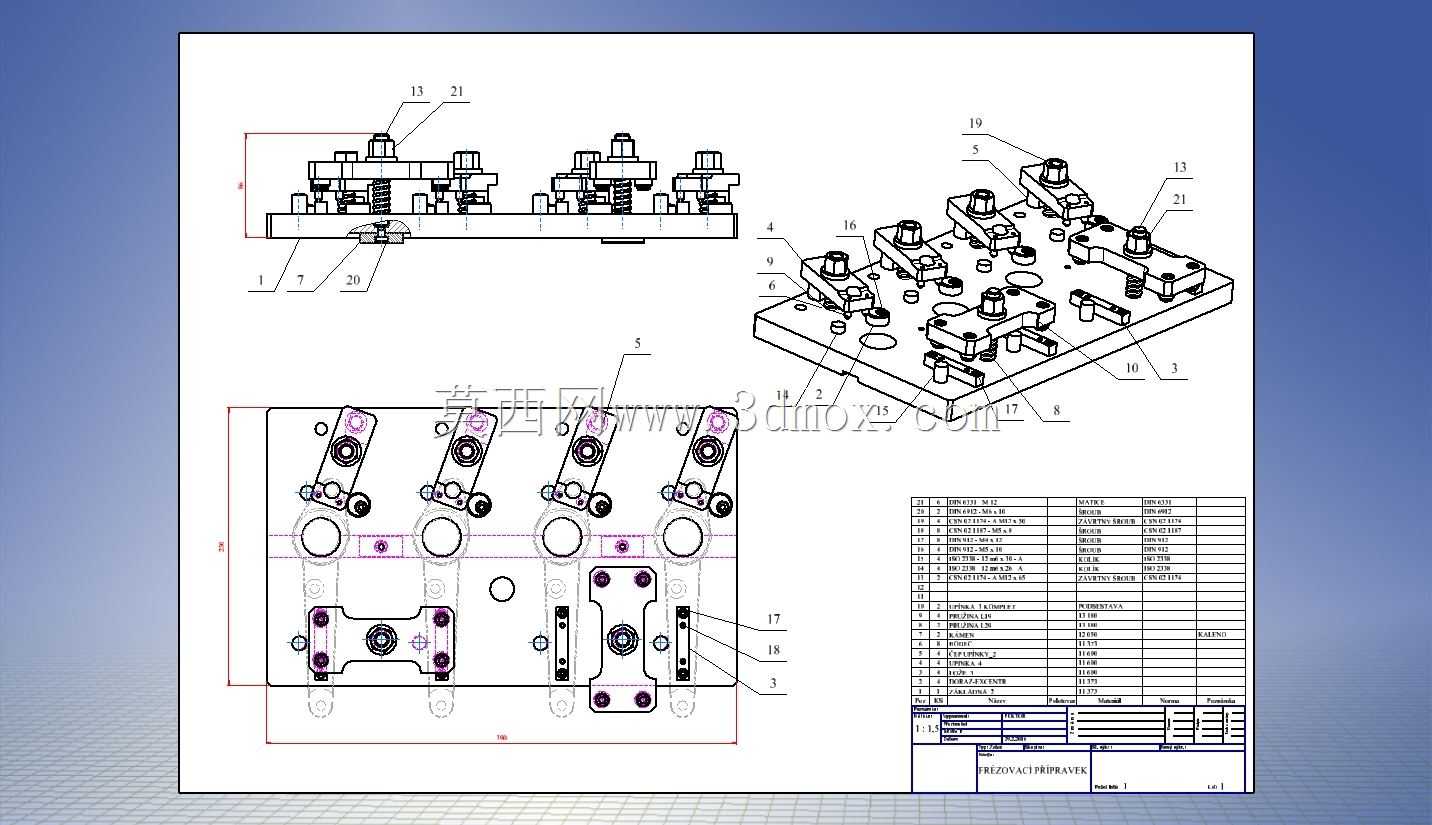

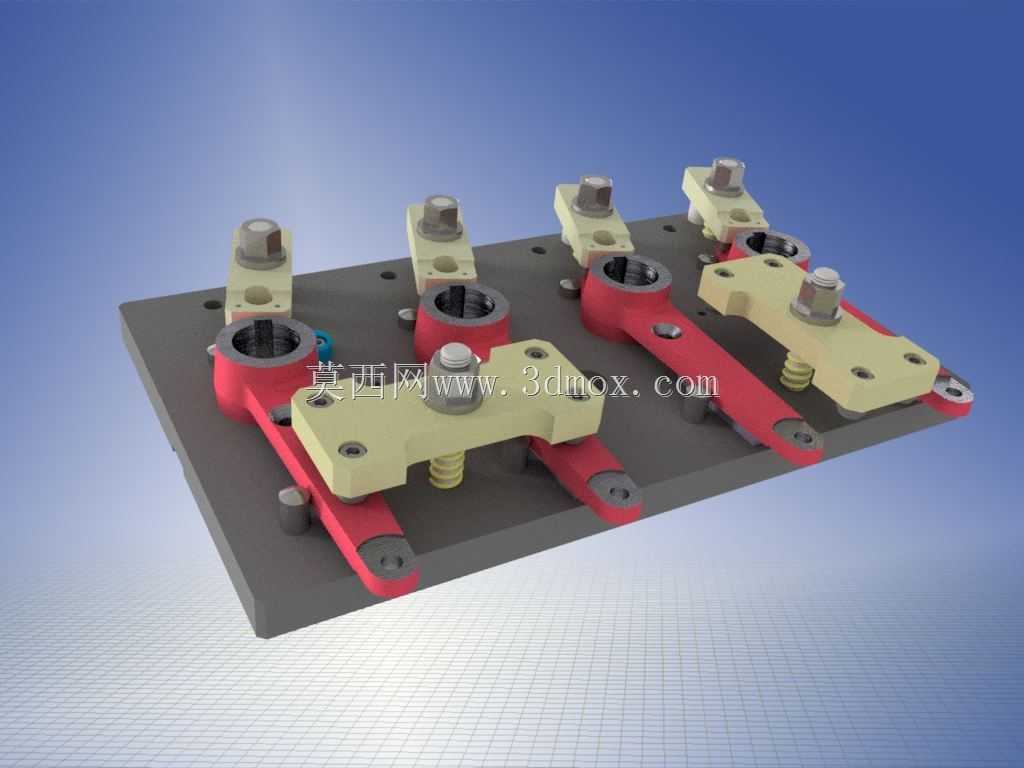

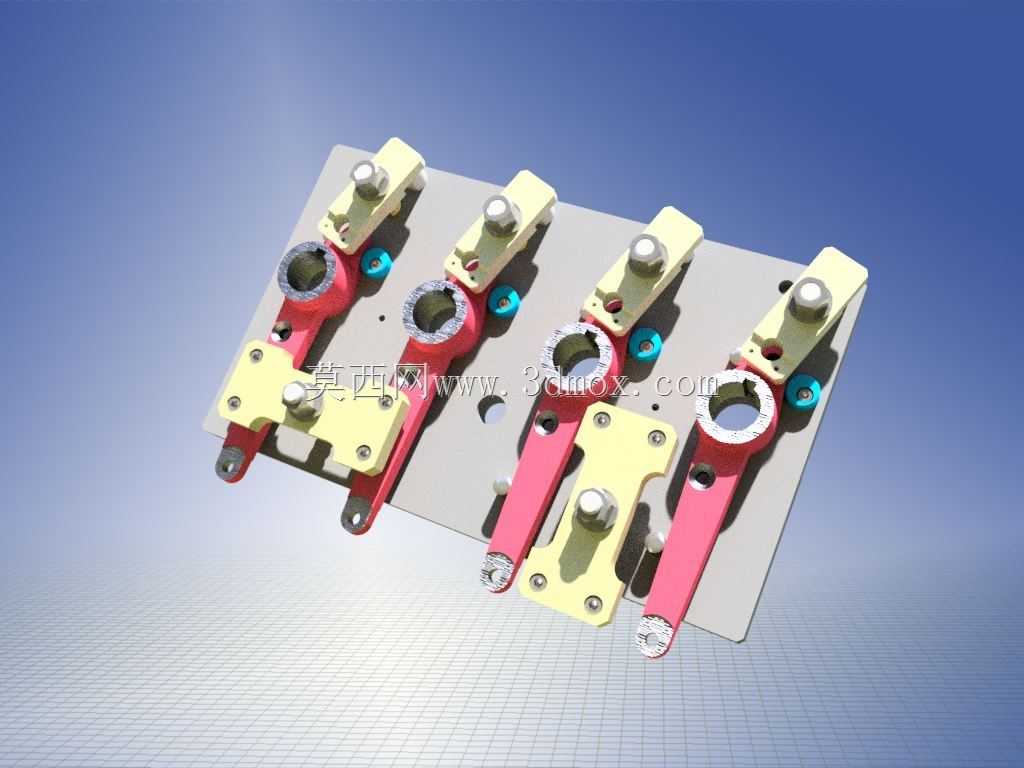

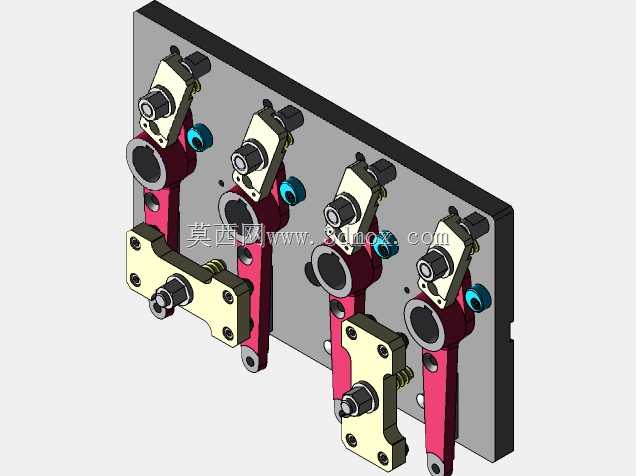

　　这套多工位铣削夹具主要适配立式铣床、加工中心的批量零件铣削工序，针对带孔连杆类、摇臂类零件的端面、侧面铣削加工场景设计，一次装夹可完成4件同规格工件的同步加工，能大幅减少单件装夹的辅助时间，在中小批量机械零件加工车间的铣削工位应用十分普遍。从结构布局来看，夹具采用整体式钢制底座作为承载基体，底座上按工件定位基准加工有对应定位孔位，每个工位配套固定式定位销与可换定位衬套，定位衬套与工件基准孔采用H7/g6小间隙配合，保证工件装夹后的重复定位精度控制在0.02mm以内，满足铣削加工的形位公差要求。压紧机构采用杠杆式压板结构，搭配螺旋压紧组件与复位弹簧，装卸工件时只需松开顶部压紧螺母，压板在弹簧作用下自动抬起，

　　无需完全拆卸螺母即可完成工件取放，操作便捷性远高于传统螺栓压紧结构；压板与工件接触的压合面做了网纹滚花处理，增大接触摩擦力，避免铣削过程中工件受切削力作用出现位移、窜动。底座上的压紧组件安装位置经过受力校核，杠杆压点选在工件刚性较好的实体部位，避开薄壁、悬空区域，防止装夹力过大导致工件变形，同时保证铣削刀具的走刀路径完全无干涉，刀具进出加工区域时不会触碰夹具本体。夹具底座的侧边加工有标准T型槽安装位，可直接通过T型螺栓固定在铣床工作台上，安装时以底座侧边的定位基准面打表找正，找正后锁紧螺栓即可完成夹具安装，无需额外制作过渡连接板，适配多数常规规格的立式铣床工作台T型槽间距。每个工位的定位组件旁都设置了排屑缺口，

　　铣削产生的铁屑可顺着缺口落入工作台排屑槽，不会堆积在定位面周围影响后续装夹精度；定位衬套采用可拆卸结构，长期使用出现磨损后可快速更换，无需整体返修夹具底座，降低维护成本。从设计逻辑上，这套夹具优先保证装夹刚性与操作效率，所有压紧元件的操作端都设置在夹具外侧同一侧，操作人员无需探身到机床加工区域内部即可完成所有工位的压紧、松开操作，降低操作安全风险；弹簧的预紧力经过匹配调试，既可以保证压板松开后自动抬起到足够的取件空间，又不会因为弹簧力过大导致压紧螺母拧紧时需要额外施加过大的操作力。针对铣削加工的切削力方向，每个工位都在工件切削受力的反方向设置了挡靠结构，抵消径向切削力，避免所有切削载荷都由定位销承担，延长定位元件的使用寿命。

　　夹具上的所有外露金属部件都做了发黑防锈处理，加工面经过磨削加工保证平面度，非加工面做喷丸处理去除毛刺，整体结构没有易松动的零散小零件，日常使用中不易出现零件脱落、丢失的问题。在实际生产应用中，这类夹具多用于连杆类零件的两端面铣削、连接孔端面锪平、侧面凸台铣削等工序，相比单件装夹的简易夹具，加工效率可提升3倍以上，同时装夹一致性更好，能有效降低不同操作人员装夹带来的精度差异，稳定保障批量零件的加工质量。
