ABB塑壳断路器A1C125TMF三维结构

　　在低压配电系统的终端与分支回路设计中，塑壳断路器是承担过载、短路保护以及线路通断控制的核心元件，本次呈现的A1C125TMF款ABB塑壳断路器结构，可直接嵌入低压配电柜、动力配电箱、终端配电盘的安装布局中，适配工业厂房配电、商业楼宇供电、民用建筑动力回路等多场景的保护需求。从实际工程应用来看，这类额定电流覆盖125A等级的塑壳断路器，主要用于低压配电系统中二级或三级配电回路，可对下游的电动机负载、照明回路、普通动力设备提供可靠的保护，当回路出现过载电流时，内部的热脱扣元件会通过双金属片受热形变的特性延迟触发脱扣，避免短时启动电流造成的误分断；当回路出现短路大电流时，磁脱扣机构会瞬间动作，快速切断故障回路，防止故障电流对线路和下游设备造成不可逆的烧损。

　　从结构设计思路来看，这款断路器采用模块化的塑壳封装结构，外部壳体采用高强度阻燃工程塑料材质，既能够保证内部带电部件的绝缘防护，也可在分断故障电流产生电弧时，耐受高温电弧的灼烧，避免壳体破裂引发的相间短路或触电风险。整体结构分为操作机构区、脱扣器区、触头系统区、接线端子区四个核心部分，正面的操作手柄具备明确的分合位置指示，手柄处于上方位置时为合闸导通状态，处于下方位置时为分闸断开状态，当回路故障触发脱扣时，手柄会自动跳至中间位置，运维人员可直观判断回路是否出现故障，复位时需先将手柄扳至分闸位置完成储能再进行合闸操作，避免带故障强行合闸引发的安全风险。

　　从安装边界与外形尺寸来看，这款三极断路器的安装方式采用标准导轨兼容螺丝固定设计，安装孔位的间距符合低压电器行业通用的安装尺寸规范，可直接适配市面上主流的低压配电柜安装梁、配电箱安装板的开孔布局，无需额外定制安装支架。接线端子的排布采用上下对应结构，上进线端位于壳体上部，下出线端位于壳体下部，端子处配备压线板与紧固螺丝，可适配对应线径的铜芯电缆接入，端子外部配备可拆卸的绝缘防护挡板，避免接线完成后裸露的带电部分引发触电隐患。整体外形的宽度、高度、深度尺寸适配常规配电箱的内部安装空间，相邻断路器并排安装时预留有足够的散热间隙，不会因为多台设备紧密排布导致散热不畅，影响长期运行的稳定性。

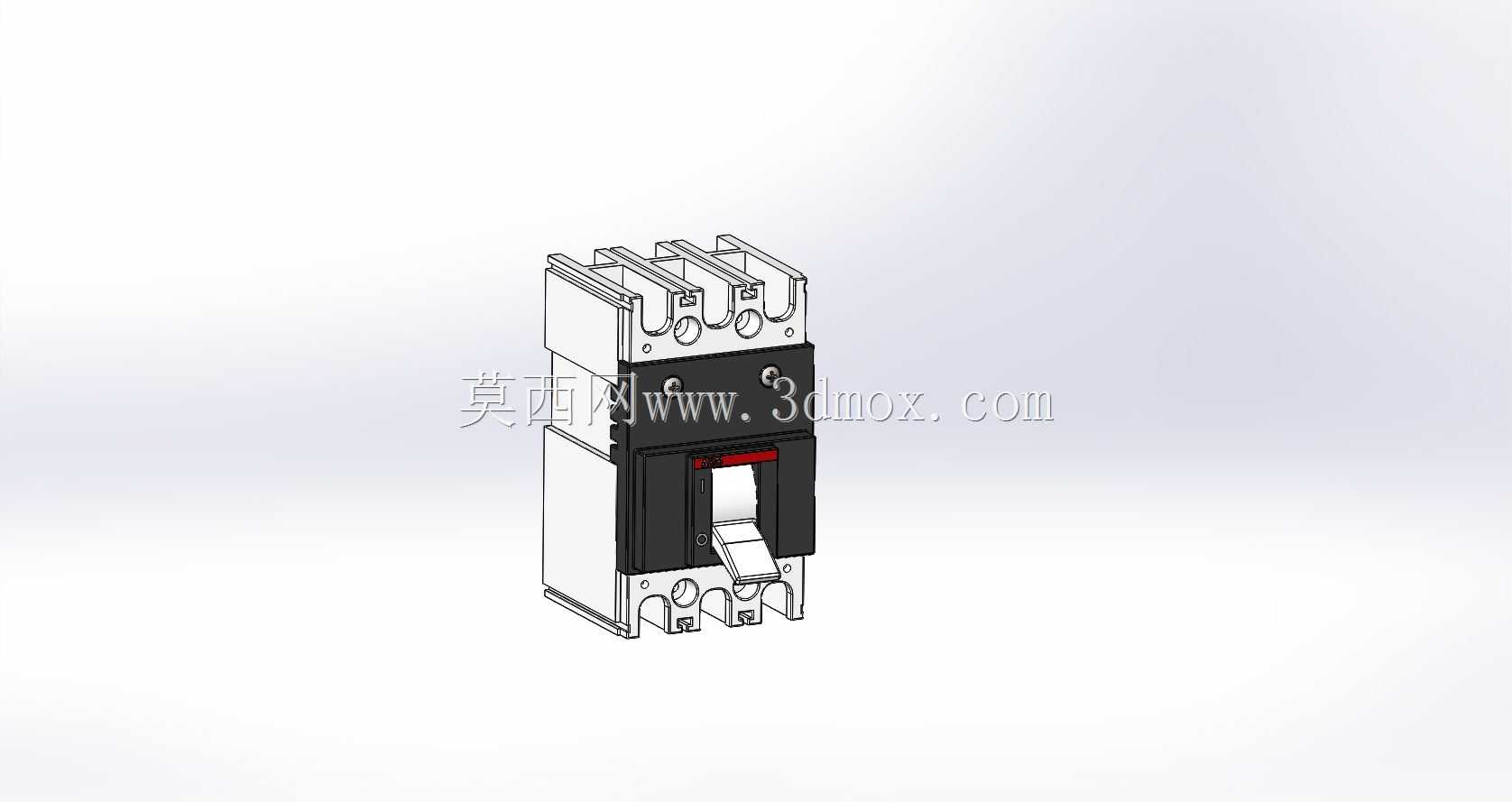

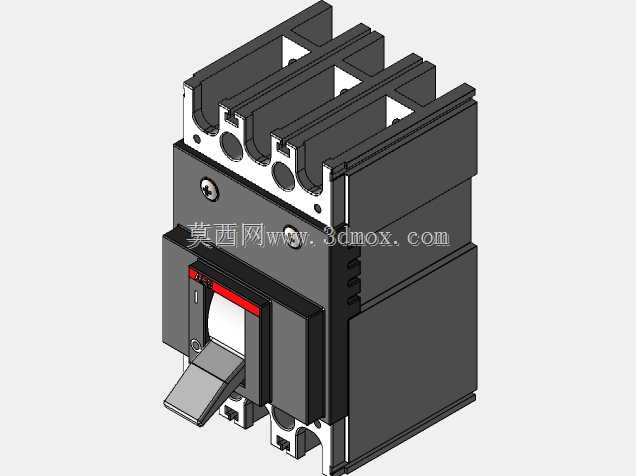

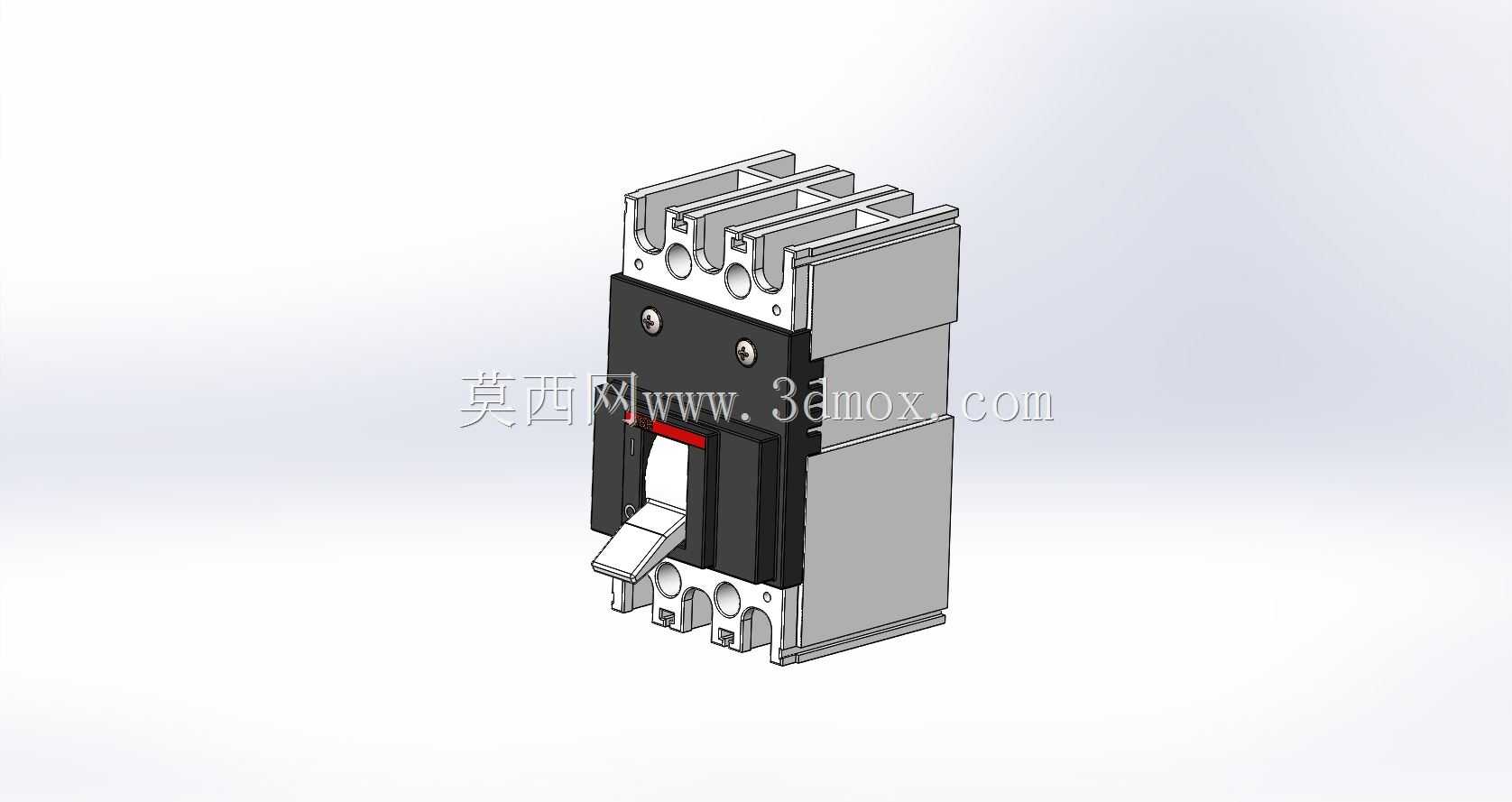

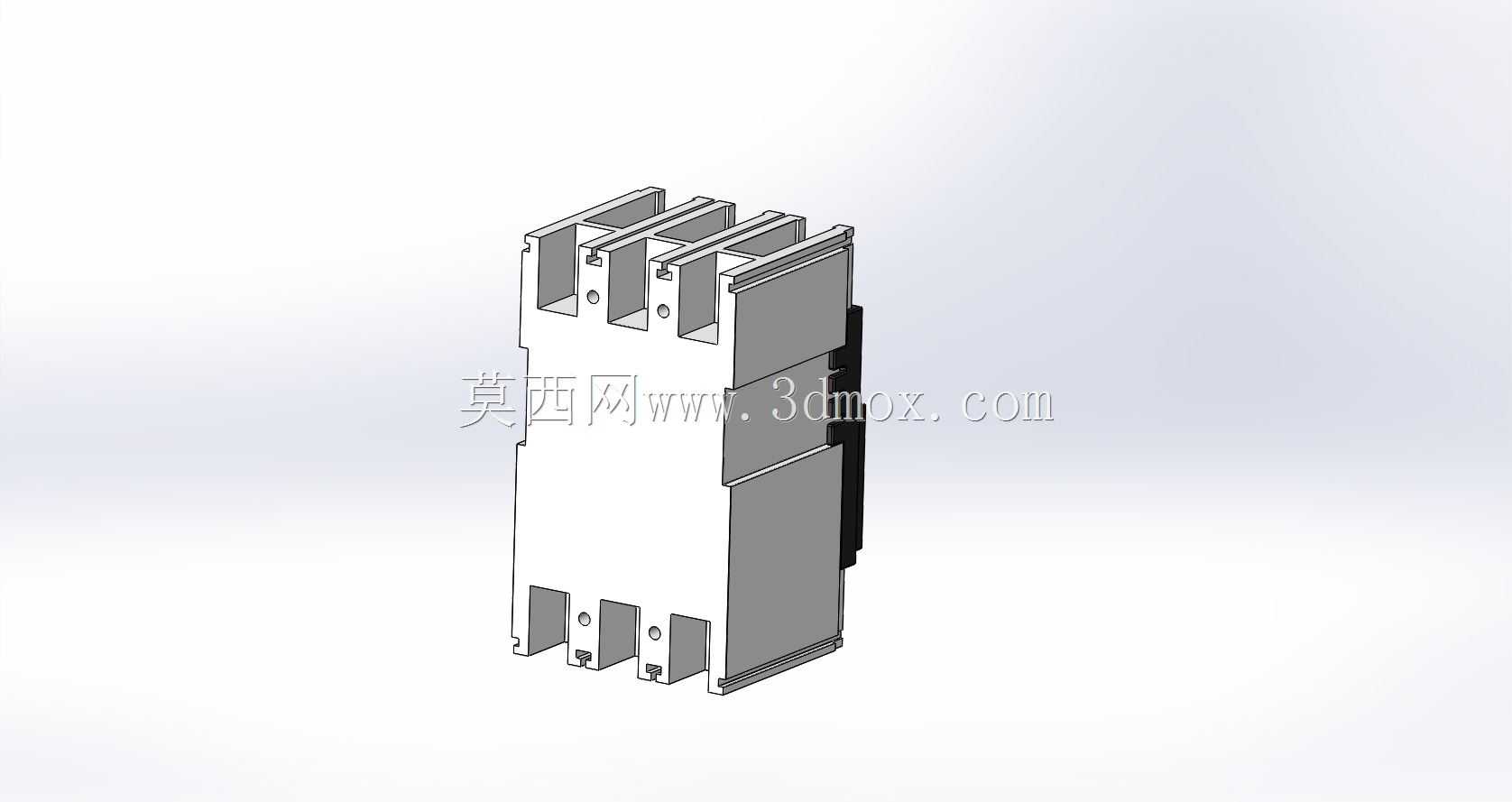

　　在三维建模的细节处理上，这款模型完整还原了断路器的所有外部结构特征，包括壳体表面的散热筋结构、操作手柄的防滑纹理、接线端子的螺丝沉孔、安装定位的卡槽结构，同时还原了内部脱扣机构与触头系统的大致布局，可直接用于配电系统的三维布局干涉检查，在进行配电柜整体设计时，可直接将该模型导入装配环境，核对断路器与母排、线缆、柜门、其他电气元件之间的安装间隙，提前规避现场安装时出现的结构干涉问题。对于设备选型人员来说，可通过该三维模型直观核对断路器的外形尺寸与安装空间的匹配度，确认操作手柄的操作空间是否满足运维要求，接线端子的位置是否方便线缆的弯折与接入；对于结构设计人员来说，该模型的细节特征可作为配电类产品设计的参考，了解成熟塑壳断路器的结构布局思路，优化自主设计产品的壳体结构、机构排布与安装兼容性。

　　在实际工程使用中，这类塑壳断路器还需要搭配对应的附件扩展功能，比如辅助触头、报警触头、分励脱扣器等附件，可安装在断路器侧面的预留扩展槽内，实现断路器分合状态的远程信号反馈、远程分闸控制等功能，模型上也预留了对应附件的安装接口位置，可在进行整体配电设计时同步搭配附件模型完成整体布局。需要注意的是，这类断路器的安装环境需要满足无剧烈振动、无易燃易爆腐蚀性气体、环境温度在标准允许范围内的要求，安装时需保证垂直安装角度偏差不超过行业规范允许的范围，进线端与出线端的线缆压接需要牢固可靠，避免接触电阻过大导致运行时端子过热，影响设备的使用寿命与保护可靠性。
