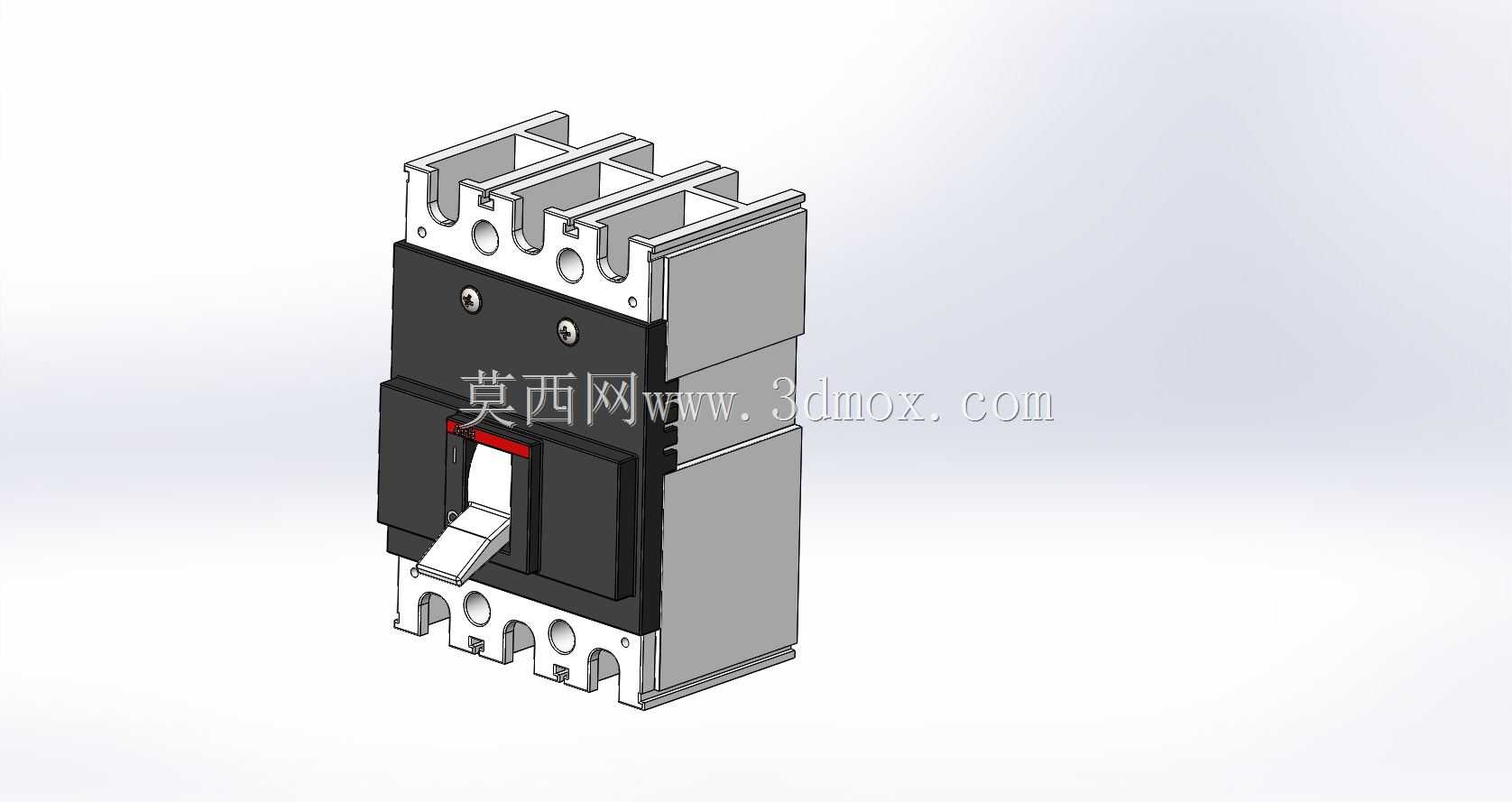

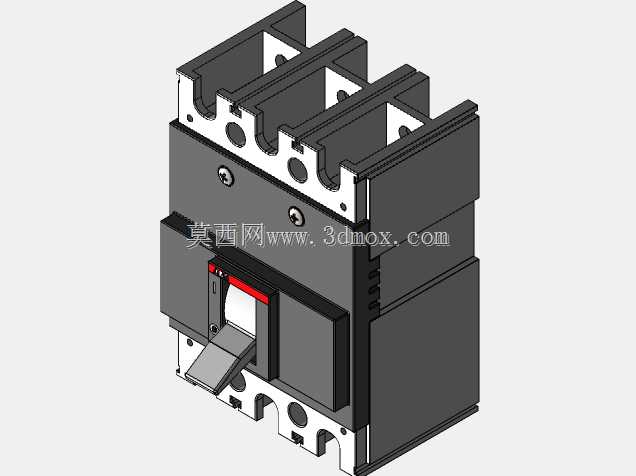

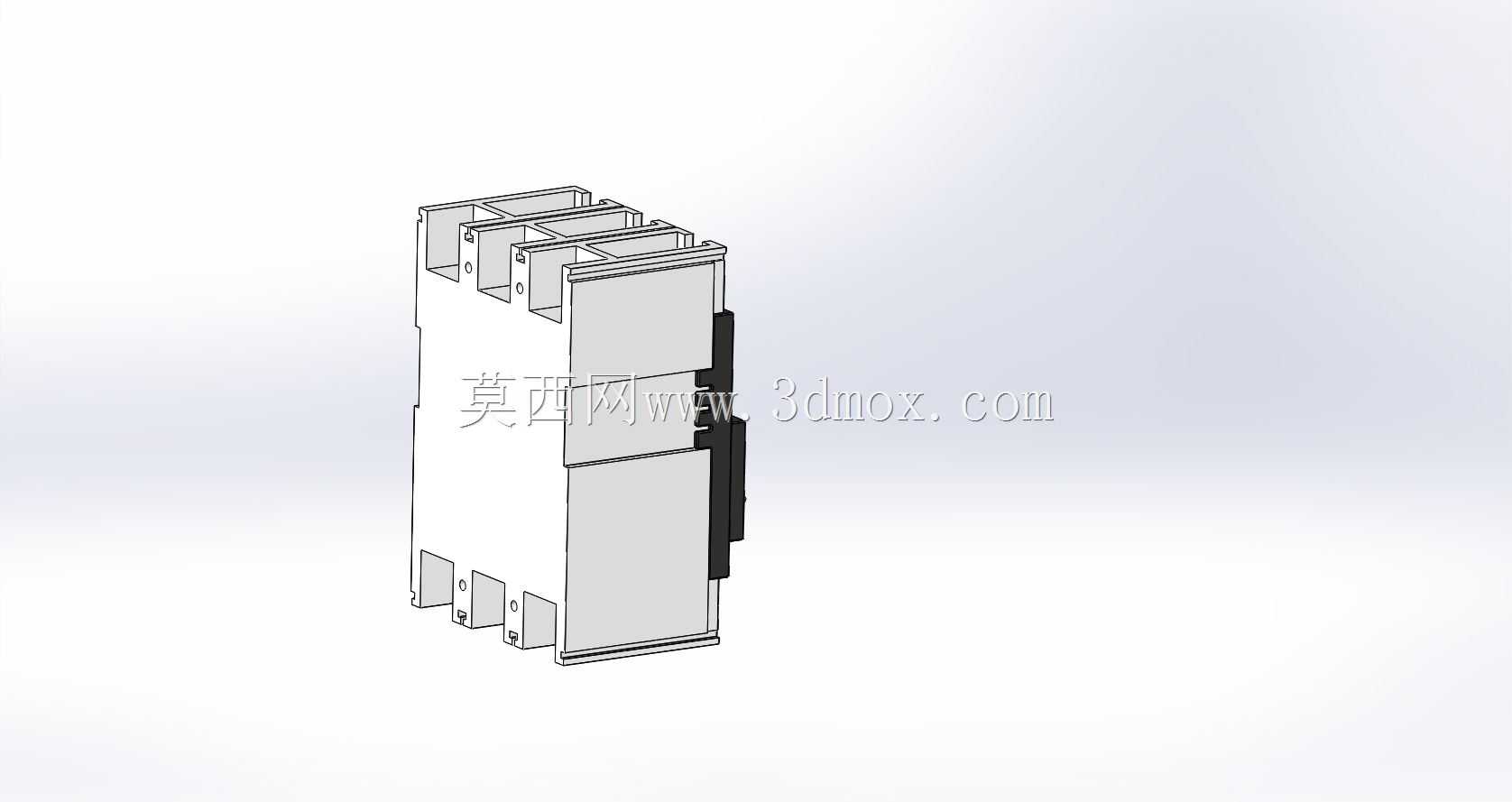

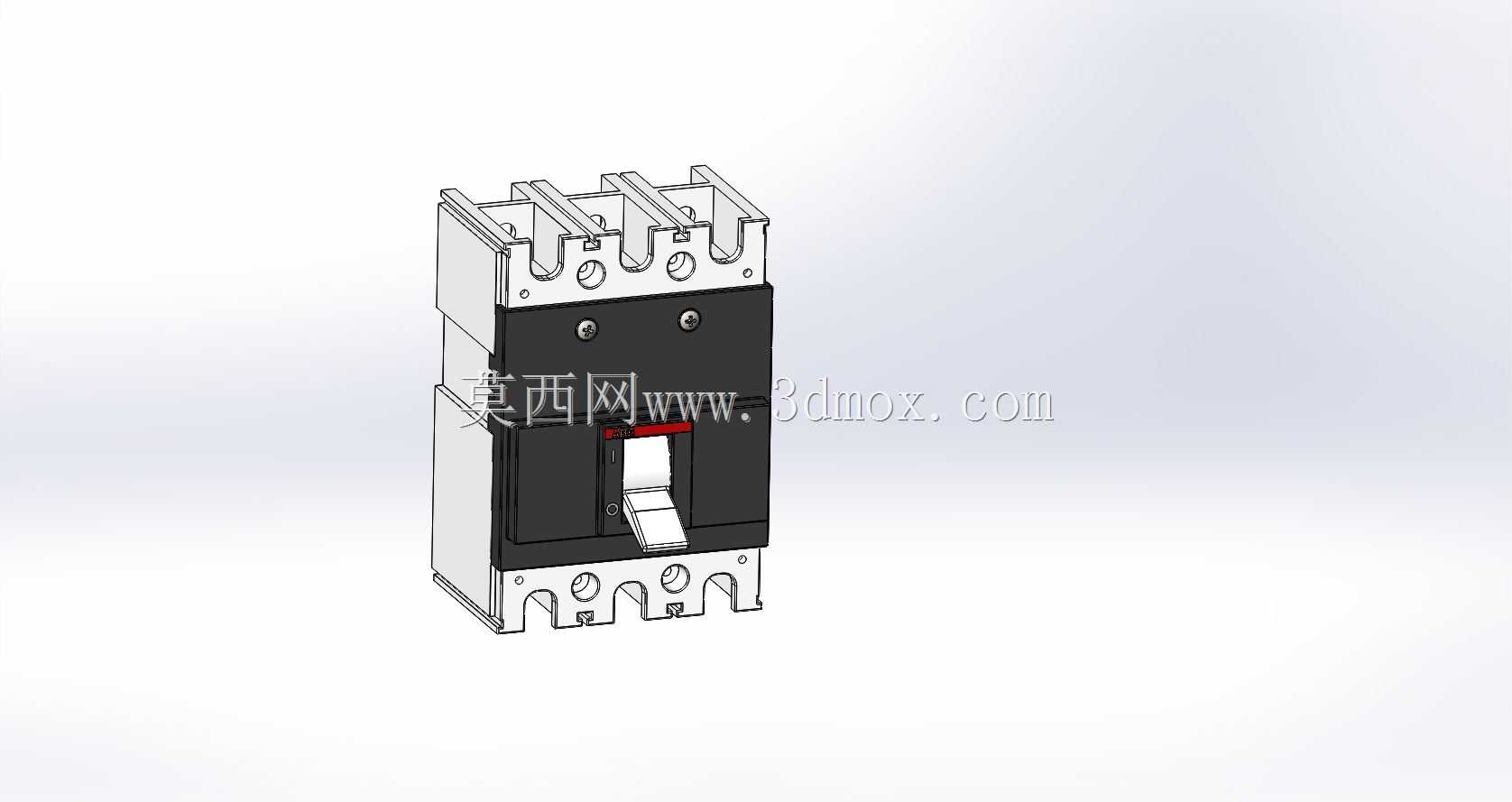

ABB塑壳断路器A1A125TMF三维结构

项目分类:配电柜 发布时间:2021-12-10 ID:445287
  • ABB塑壳断路器A1A125TMF三维结构
  • ABB塑壳断路器A1A125TMF三维结构
  • ABB塑壳断路器A1A125TMF三维结构
  • ABB塑壳断路器A1A125TMF三维结构

  在低压配电系统的终端与分支回路设计中,塑壳断路器是承担过载、短路保护与电路分合控制的核心元件,这款A1A 125 TMF型号的ABB塑壳断路器,常被应用于工业厂房低压配电柜、楼宇配电竖井、生产设备动力进线端等场景,额定工作电流覆盖125A框架等级,适配三相三线或三相四线的低压配电回路,可在回路出现过载发热、短路冲击电流时快速脱扣切断电源,避免线路烧毁、用电设备损坏等事故,同时也可作为线路的手动分合开关,满足日常检修、回路切换的操作需求。

  从结构设计来看,该断路器采用模块化的塑壳封装结构,外部壳体采用高强度阻燃工程塑料注塑成型,既能够保证内部带电部件的绝缘防护,也可在分断短路电流时承受内部电弧的高温冲击,避免壳体破裂引发相间短路或人员触电风险。本体采用三极布局,对应三相配电的三个相线回路,进出线端均设置了标准化的接线端子排,端子处预留了螺栓紧固的安装空间,适配铜排接线与多股铜芯电缆压接接线两种常见的现场接线方式,端子周边设计了防触电的绝缘挡板,降低接线作业时的误触风险。操作机构设置在壳体正面中部,采用扳把式操作手柄,手柄位置清晰对应分闸、合闸、脱扣三个状态,操作人员可直观判断回路通断状态,手柄操作力经过调校,既保证合闸时的机构锁止可靠性,也避免操作力过大增加现场操作难度。

  建模过程中对安装边界的还原是这类电气元件三维模型的核心要点,该断路器的安装采用底板固定式安装,壳体背部预留了对应标准安装轨或螺栓固定的安装孔位,建模时严格还原了安装孔的孔距、孔径与沉台尺寸,可直接用于配电柜内的安装布局干涉检查:进出线端的接线空间预留尺寸完全匹配实物参数,设计人员在进行柜内铜排排布设计时,可直接调用该模型验证铜排弯曲半径、接线端子与相邻元件的安全电气间隙,避免现场安装时出现铜排无法装配、电气间隙不足引发的拉弧故障。本体的外形尺寸严格按照125A框架等级的塑壳断路器尺寸链还原,包括手柄的突出高度、壳体两侧的散热筋结构、进出线端的端子高度,都可直接用于配电柜的门板开孔设计、元件排布间距校验,比如在抽屉式配电柜设计中,可通过该模型验证抽屉推进时断路器与柜体侧板、二次线走线槽的干涉情况,提前规避装配冲突。

  从功能结构的细节设计来看,该型号配置的TMF热磁脱扣单元,在模型中还原了脱扣机构的动作空间预留,热脱扣部分对应回路过载保护,依靠双金属片受热弯曲触发脱扣机构,磁脱扣部分对应短路保护,依靠短路电流产生的电磁吸力快速触发脱扣,建模时虽然未做内部机构的全细节拆解,但保留了脱扣器对应的壳体内部空间尺寸,可用于后续做断路器分断动作仿真、内部温升仿真的基础模型参考。壳体表面的标识区域、散热槽结构也做了等比例还原,散热槽分布在壳体两侧与底部,对应断路器额定载流时的散热需求,建模时还原了散热槽的开槽深度、间距,可用于柜内散热风道设计时的气流组织模拟,验证断路器周边的通风散热条件是否满足额定电流下的温升要求。

  在实际工程应用中,这类断路器的三维模型还可用于生产线设备的动力柜设计、临时用电配电箱的布局校验,比如在生产线改造项目中,设计人员可直接将该模型导入整体配电布局装配中,快速完成元件排布、接线路径规划,减少现场测绘的工作量,同时也可用于电气安装人员的前期培训,通过三维模型直观展示断路器的安装点位、接线位置、操作部件位置,降低现场安装的出错概率。模型对安装面的平面度要求、接线端子的扭矩对应的紧固空间也做了对应还原,比如端子螺栓的操作空间预留,可验证现场使用扭矩扳手紧固接线螺栓时是否存在操作空间不足的问题,提前调整柜内元件的排布间距,保证现场施工的可操作性。
