阶梯式高压绝缘支撑构件结构设计

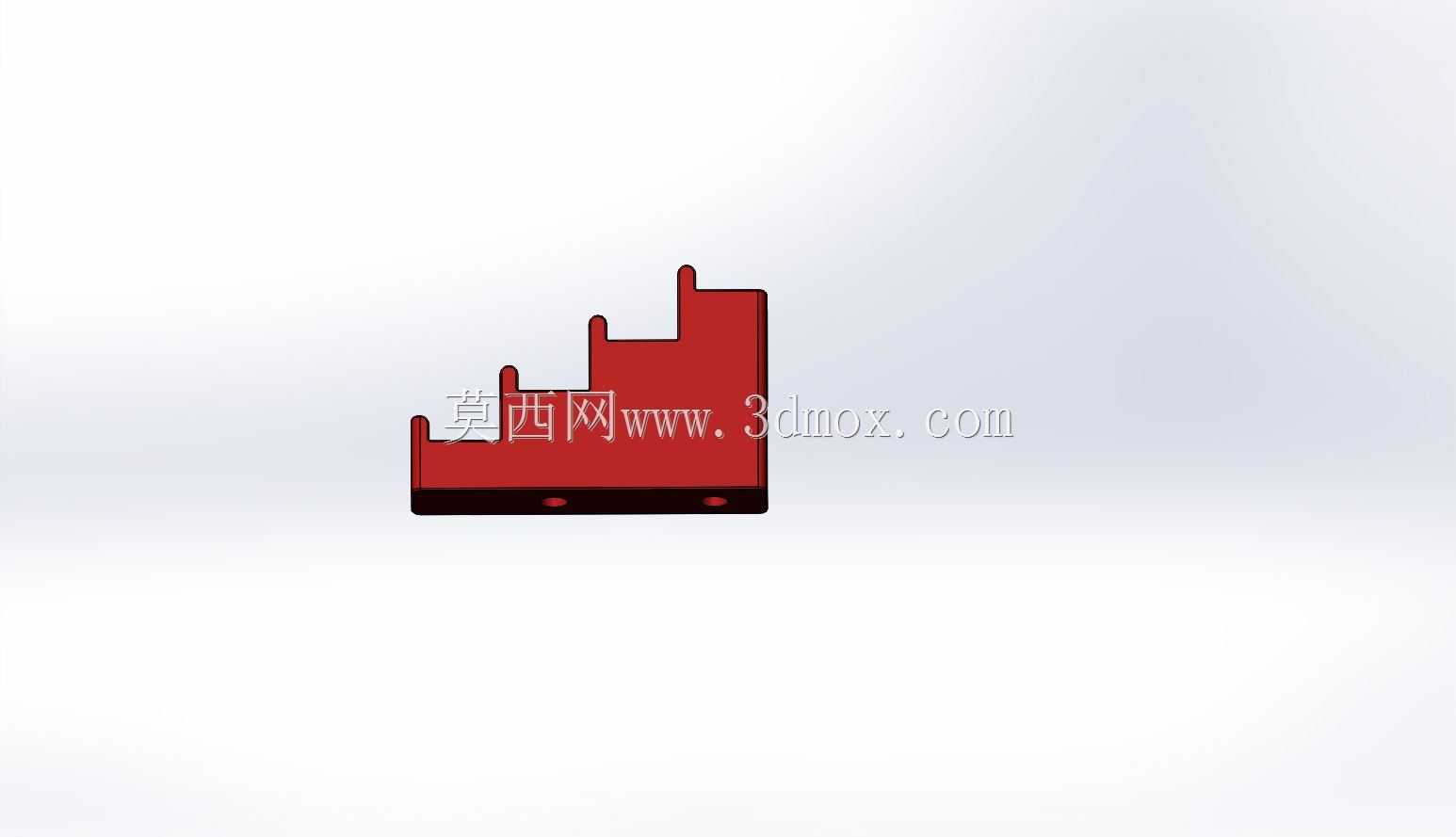

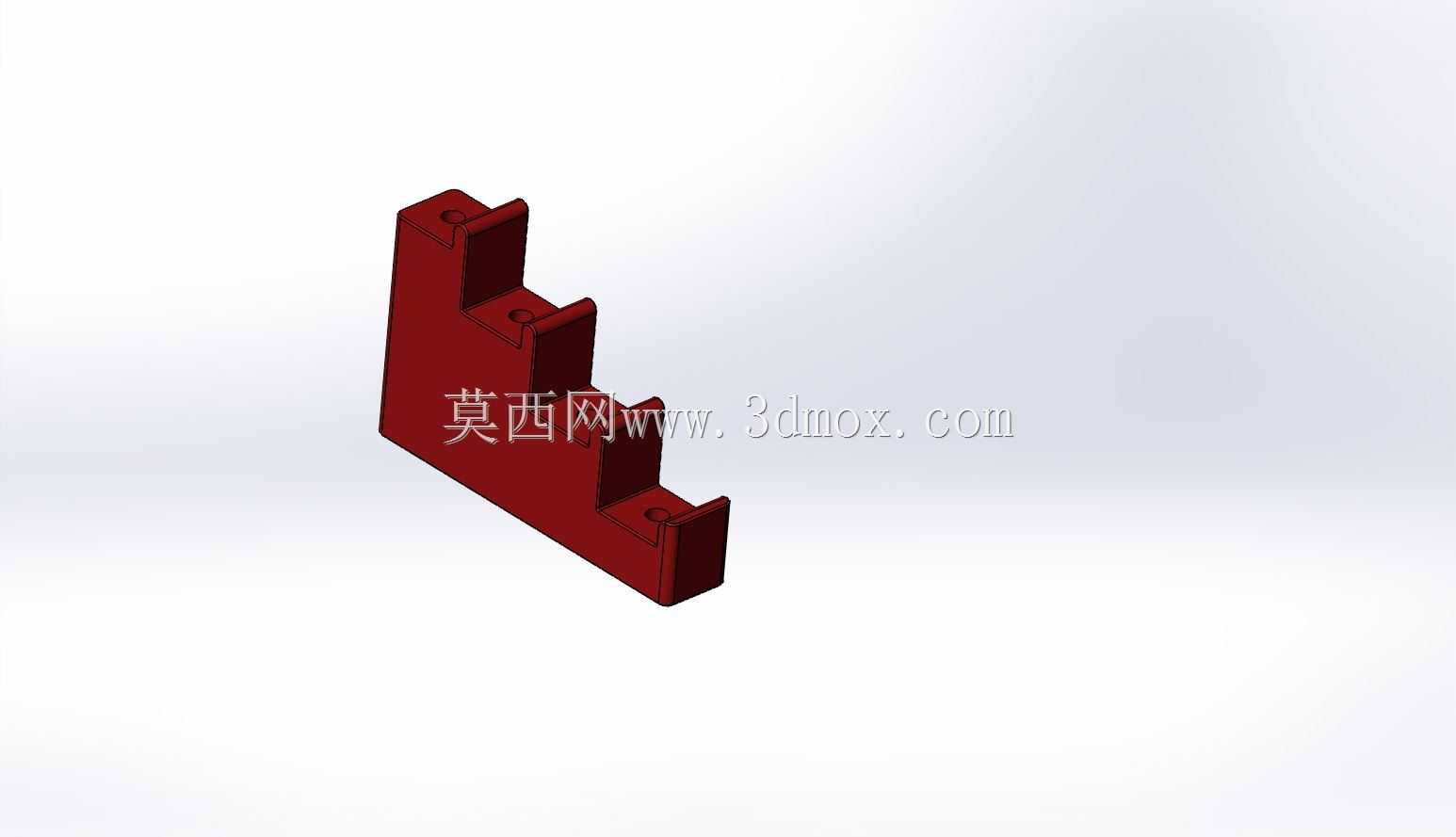

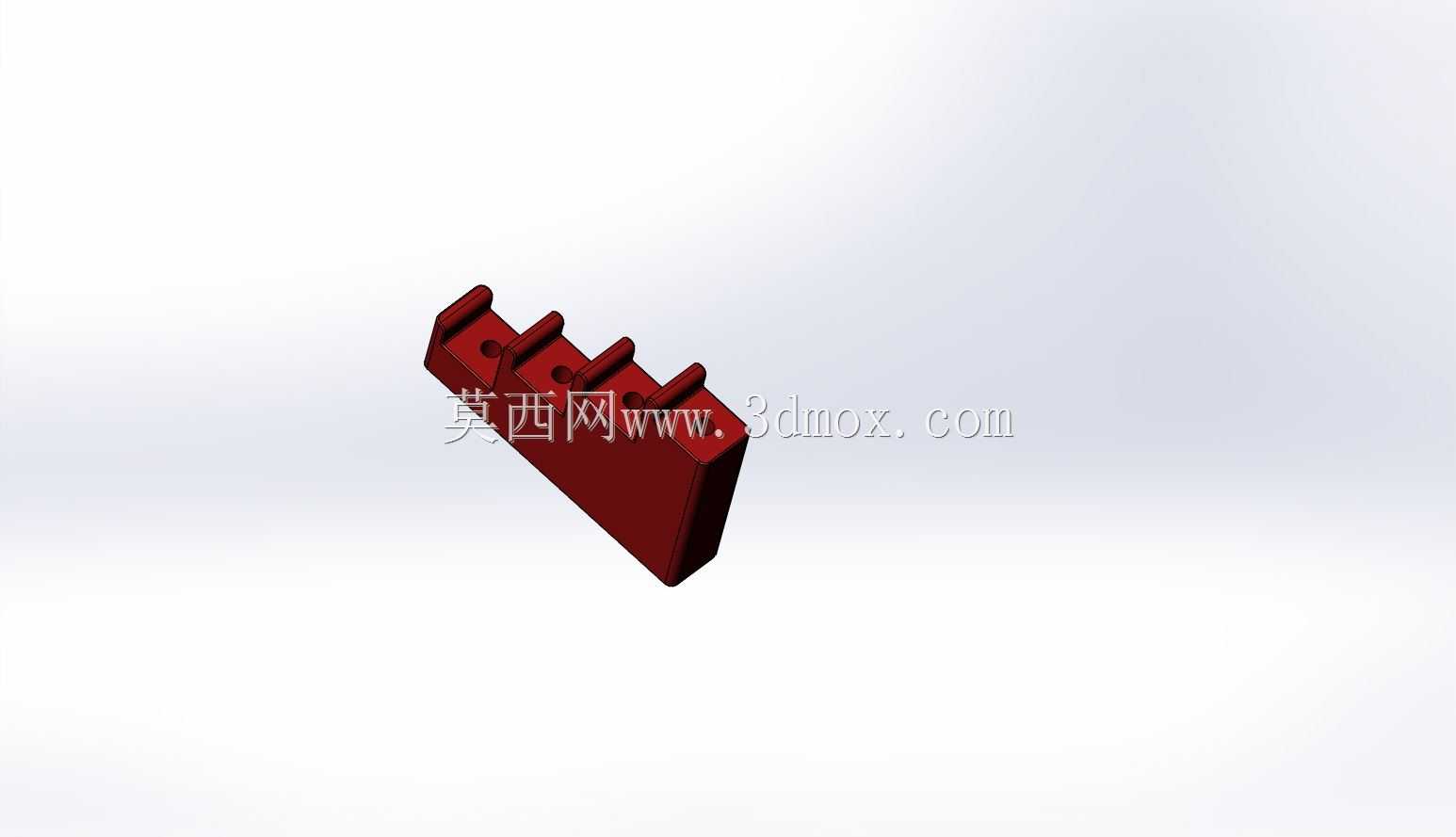

　　在中压配电系统的母线排布场景里，不同相位的载流母排往往需要分层布设来压缩柜体整体空间，常规平直结构的绝缘支撑件只能适配单一层级的母排固定，遇到阶梯排布的母排组时，要么额外加装垫高垫块调整安装高度，要么拆分多个独立支撑件分别固定，不仅增加了装配环节的零件数量，还容易因为垫块的装配公差累积，导致母排安装后出现应力集中，长期运行受电动力振动影响出现连接松动的隐患。这款阶梯式绝缘支撑件的设计，正是针对这类分层布设的母排安装需求开发，整体采用三级阶梯的一体式结构，每一级台阶的顶面都预留了母排安装的固定位，不需要额外搭配调整垫块，就能直接适配三层错位排布的母排固定需求，单零件即可完成多根母排的绝缘支撑，大幅减少柜内的装配零件数量，也避免了多零件拼接带来的公差累积问题。

　　从绝缘性能设计来看，这款构件适配6kV电压等级的配电场景，阶梯结构的设计除了匹配安装高度差之外，还能有效增加构件表面的爬电距离，相比同高度的平直支撑件，阶梯的折边结构让沿面爬电路径更长，在潮湿、多粉尘的配电房环境下，能有效降低沿面闪络的发生概率，提升绝缘可靠性。构件整体采用绝缘模压材料成型，材料本身具备良好的机械强度与耐电弧性能，长期在6kV电压环境下运行不会出现绝缘老化、材质脆化的问题，能够承受母排正常运行时的电动力冲击，以及短路工况下的瞬时电动力载荷，不会出现支撑断裂、母排移位的故障。

　　安装边界方面，构件总厚度方向尺寸为20mm，每一级台阶的高度差经过精准核算，刚好适配常规中压柜内分层母排的标准间距，不需要现场对构件进行二次裁切加工。每个安装位都预留了适配标准紧固件的安装孔位，孔位的位置公差控制在机械装配的通用精度范围内，和标准母排的安装孔位完全匹配，现场装配时直接对位穿入紧固件即可完成固定，不需要额外配打孔位。构件的底部为平整安装面，能够和柜内的安装梁完全贴合，固定后不会出现翘曲、悬空的问题，保证支撑受力均匀。

　　在实际选型应用中，这类阶梯式绝缘支撑件多用于固定式中压开关柜、环网柜的母线仓内，尤其适合柜内空间紧凑、母排需要分层错位排布的场景，相比采用多个独立绝缘子组合支撑的方案，一体式阶梯结构的安装效率更高，整体支撑刚度更好，也不会出现多个绝缘子之间安装高度不一致导致的母排装配应力。设计建模过程中，重点对阶梯转角处的结构进行了圆角过渡处理，避免尖角位置出现电场集中，同时也减少模压成型时的应力集中问题，提升构件整体的结构强度与绝缘性能。每一级台阶的承载面都做了平面度处理，保证母排安装后和支撑面完全贴合，避免局部接触压力过大导致的绝缘件破损或者母排变形。另外，构件的边缘位置都做了倒角处理，装配过程中不会划伤母排的绝缘防护层，也不会对安装人员造成割伤风险，符合配电设备装配的安全要求。

　　从长期运行的可靠性角度考虑，这款绝缘支撑件的材质耐温范围适配配电设备的常规运行温升要求，在母排满负荷运行的温升条件下，材质不会出现软化、变形的问题，能够持续保持稳定的支撑性能与绝缘性能。阶梯结构的设计也让构件表面不容易积灰，日常运维时的清洁工作量更小，积灰带来的绝缘性能下降风险更低。对于结构设计人员来说，在进行中压柜母线排布设计时，直接选用这款一体式阶梯支撑件，可以简化母线仓的结构设计，不需要额外设计安装垫块或者定制特殊高度的支撑绝缘子，能够有效缩短产品的设计周期，也能降低后续生产装配的复杂度，减少生产环节的零件种类，提升整体装配效率。
