M6规格SM25型绝缘支撑构件结构设计

　　在低压配电柜体、工业自动化设备电控舱、小型电力终端装置的内部布线场景中，带电导体与金属安装框架之间的绝缘隔离是保障设备运行安全的核心环节，SM25规格M6连接型绝缘支撑件正是针对这类场景开发的结构构件。这类绝缘件的核心作用是在带电排、接线端子与接地金属机架之间形成稳定的物理绝缘间隔，同时承担固定支撑带电部件的机械载荷，避免设备运行过程中因导体移位、绝缘间隙不足引发的爬电、击穿故障。

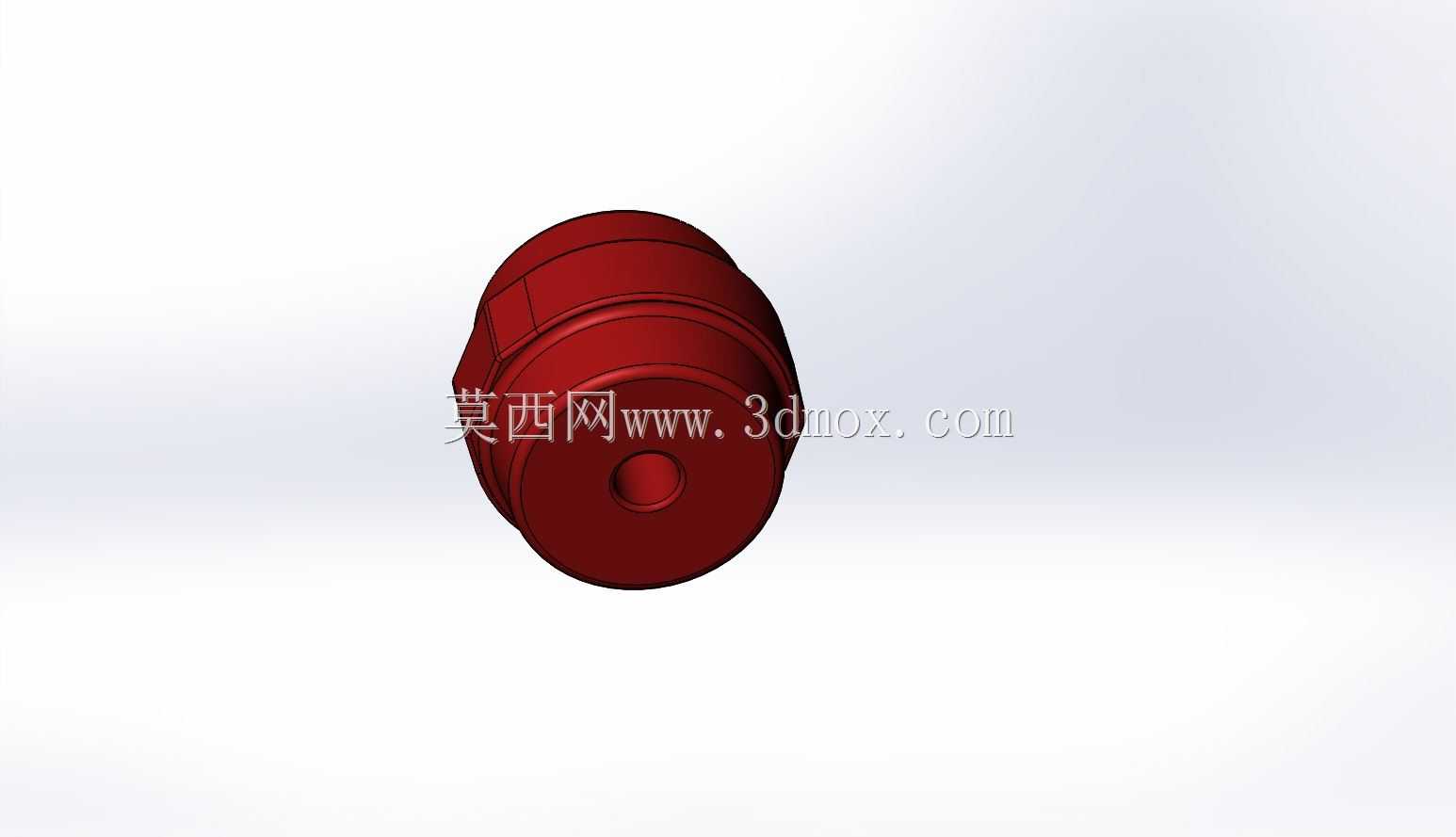

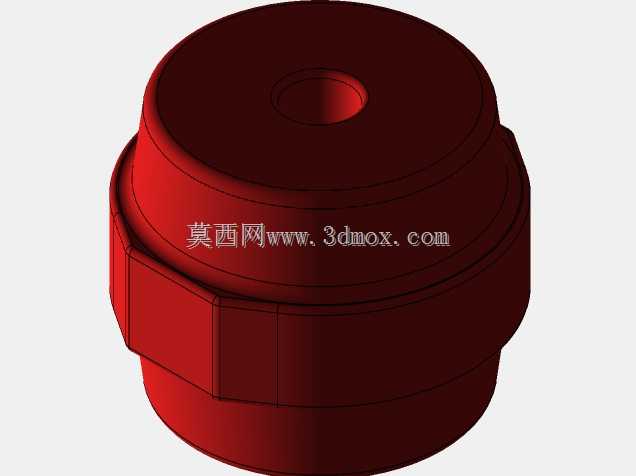

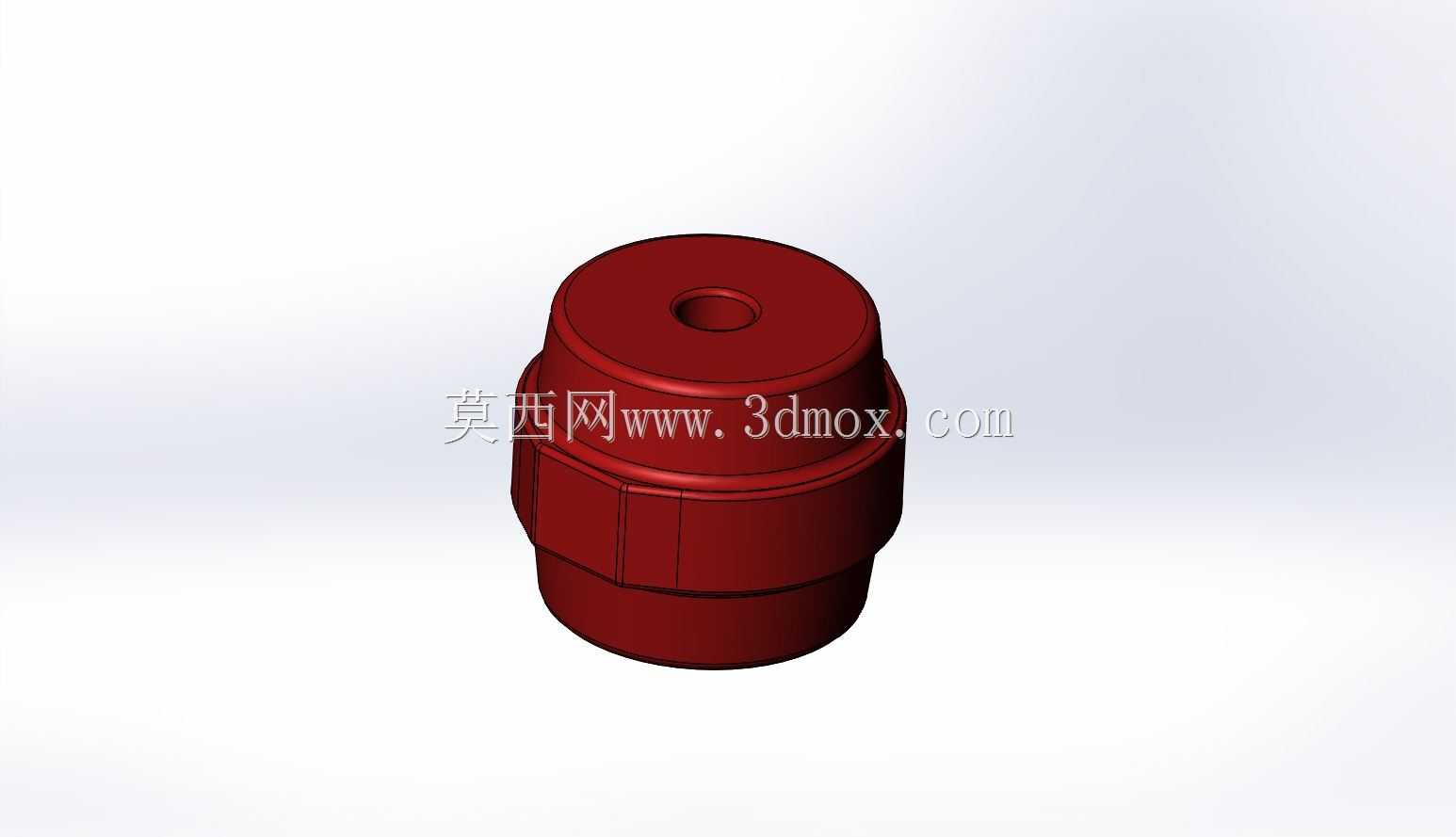

　　从结构设计逻辑来看，该构件采用阶梯式同轴回转体构型，整体外轮廓分为三段式结构：顶部为带中心通孔的圆柱端，中心孔适配M6规格的连接螺栓，用于和带电侧的铜排、接线端子完成锁紧固定；中部设置六角形防滑拧动结构，方便安装时使用标准扳手夹持施力，避免拧紧过程中绝缘件跟转导致的安装错位；底部为直径更大的圆柱基座，与安装板面接触时可提供更大的支撑承压面，降低单位面积压力，防止长期受力后绝缘件出现蠕变凹陷。中心通孔的内壁做了光滑过渡处理，没有尖锐棱角，避免穿装螺栓时刮伤螺栓表面的防锈镀层，同时也减少了螺栓与绝缘件内壁的局部应力集中点。

　　材质选型上，这类绝缘件通常采用热固性绝缘材料模压成型，材料本身具备良好的介电性能，常温下绝缘电阻可满足低压配电系统的绝缘要求，同时具备一定的耐热性能，可适配设备内部长期工作的温升环境，不会因临近发热元件出现材质软化、绝缘性能下降的问题。外形尺寸方面，该构件总高度适配25mm级的绝缘间隙要求，可满足低压设备内不同电位导体之间的最小爬电距离规范，底部基座的直径设计充分考虑了安装板面的开孔公差，即使安装孔存在少量偏移，基座端面也能完全覆盖安装孔边缘，避免金属安装板的毛刺直接接触带电连接部位。

　　实际安装过程中，该构件的使用边界十分清晰：底部基座贴合金属安装框架的接地侧，M6螺栓从顶部中心孔穿入，依次穿过待固定的带电铜排、绝缘件中心孔，最终与安装框架上的预置螺母或者攻丝孔锁紧，锁紧过程中依靠中部六角结构的限位，无需额外工具固定绝缘件本体即可完成拧紧作业，安装效率相比无防滑结构的纯圆柱型绝缘子提升明显。需要注意的是，该构件的承载能力适配低压电控设备内的轻型导体支撑，不可用于大电流母排的重型支撑场景，安装时的拧紧扭矩需匹配M6螺栓的常规锁紧力矩，避免扭矩过大导致绝缘件出现开裂损伤。

　　从结构细节设计来看，构件各段的衔接位置都做了圆角过渡处理，没有直角锐边，一方面可以避免模压成型过程中出现应力集中导致的零件开裂，另一方面也能减少安装过程中锐边划伤操作人员手部的风险。顶部圆柱端的端面做了平面度处理，与铜排接触时可保证足够的接触面积，避免螺栓锁紧后铜排出现倾斜，保证带电部件安装后的位置精度。中部六角结构的对边尺寸适配标准开口扳手的尺寸规格，无需定制专用工具即可完成安装维护作业，适配工业现场的通用工具配置。

　　在设备运维场景中，这类绝缘件的稳定性能直接影响设备的长期运行可靠性，其结构设计充分考虑了长期使用的老化问题，外表面做了光滑致密的模压处理，不易积灰，即使在多粉尘的工业车间环境中，也能减少表面积污引发的爬电隐患。相比同规格的瓷质绝缘子，该类模压绝缘件的抗冲击性能更好，在设备运输、安装过程中不易出现碎裂问题，更适配工业设备批量组装、长途运输的使用需求。
