M8规格SM51型绝缘子结构设计

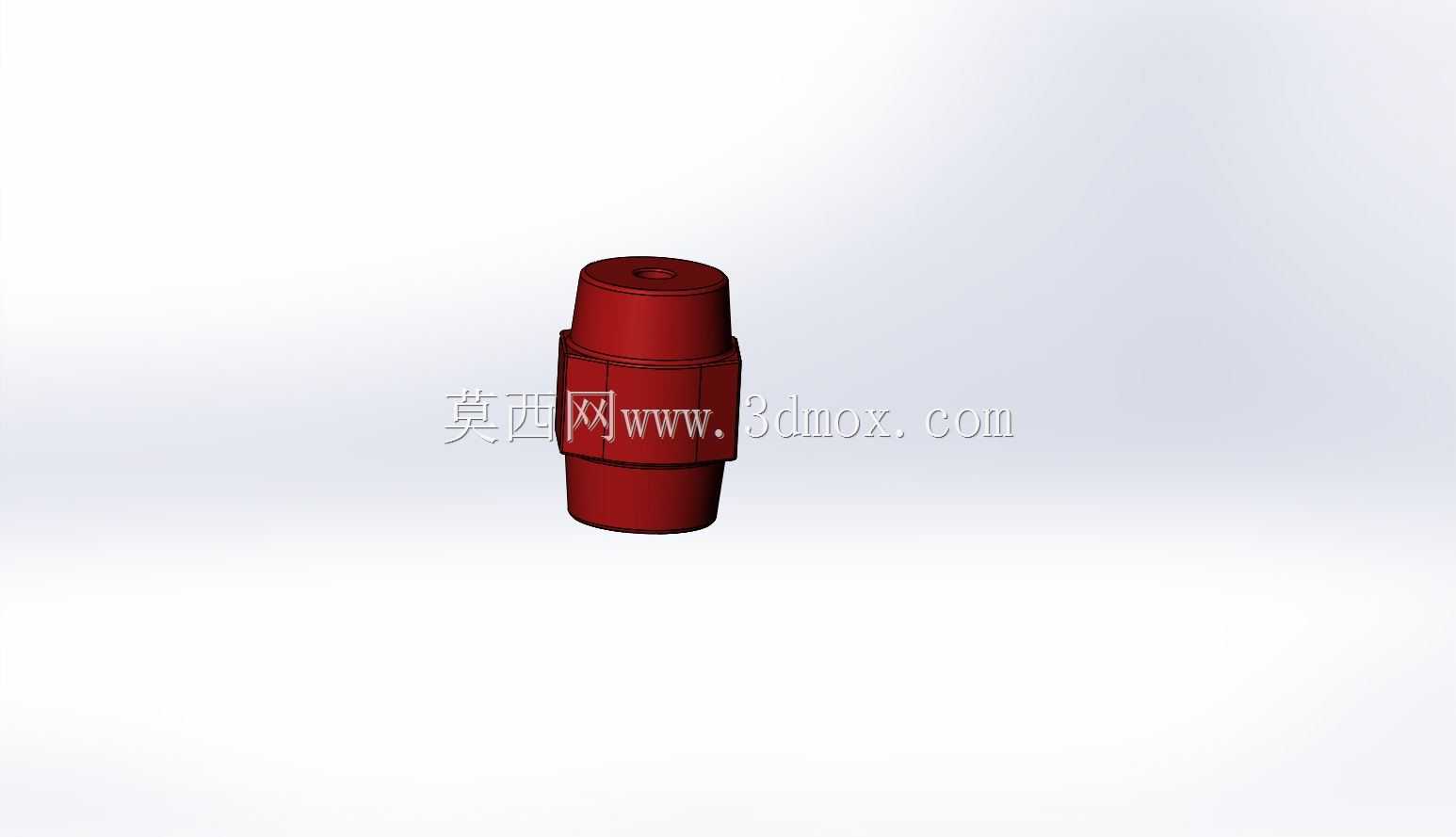

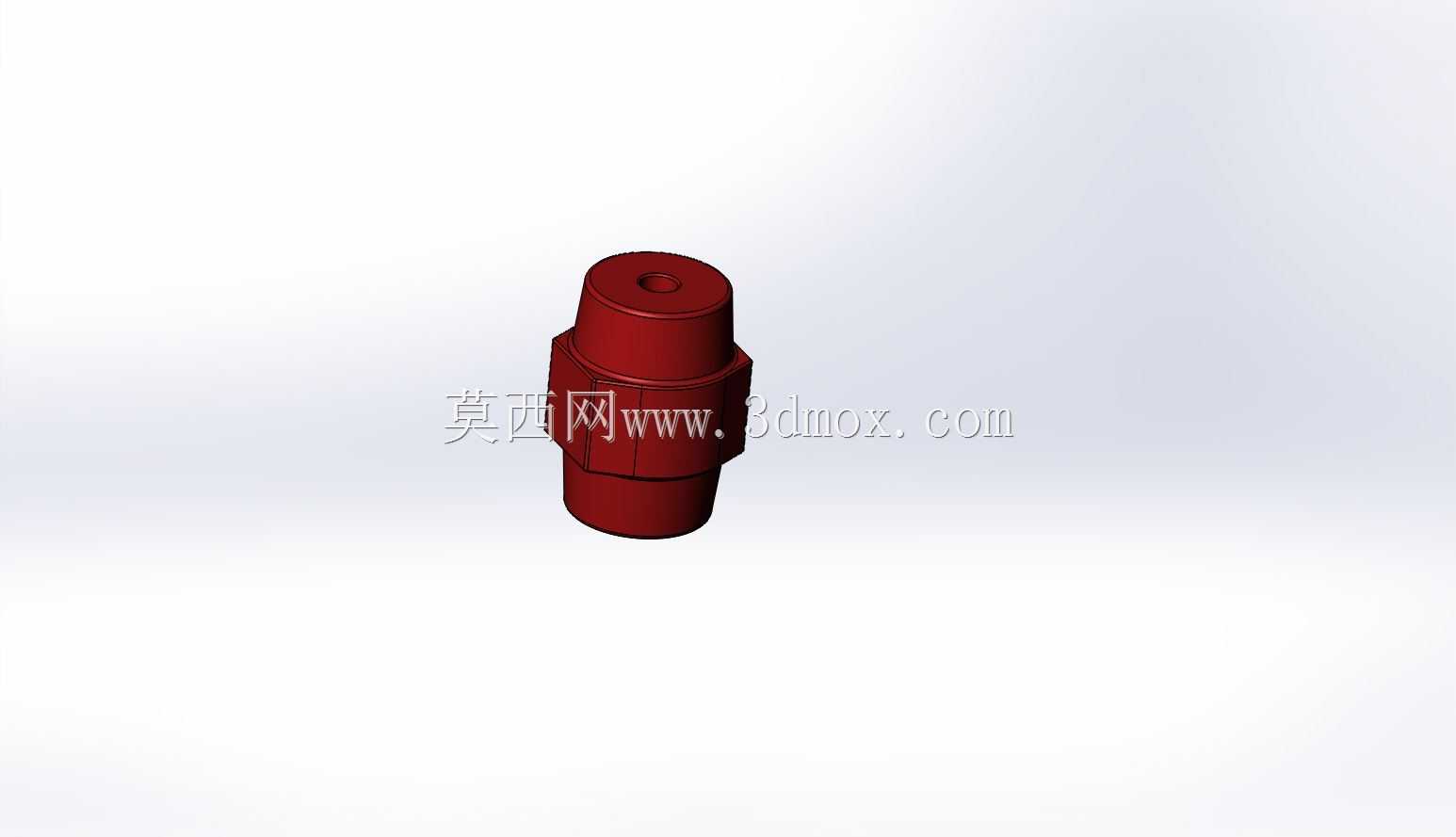

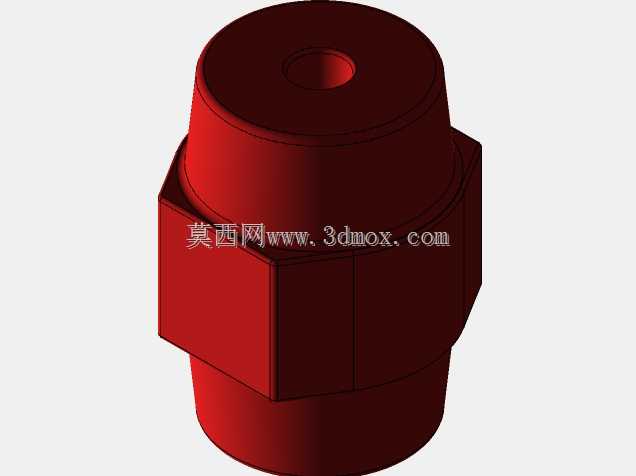

　　在低压配电、工业控制柜、新能源储能模组这类需要带电体与安装基体做绝缘隔离的场景里，这类柱式绝缘支撑件的出镜率极高，SM51规格搭配M8螺纹的设计，刚好适配多数柜内母排、小型电气元件的固定需求，既不会因为规格太小导致绝缘爬距不足，也不会因为体积过大挤占柜内有限的布线空间。从结构上看，这款绝缘子采用上下对称的双端内螺纹设计，两端的M8螺纹孔深度经过匹配计算，能够兼容常规M8螺栓的拧入深度，安装时不需要额外搭配绝缘垫片，直接将一端固定在接地的安装梁或者柜体框架上，另一端固定带电母排、电气元件的安装脚即可，安装过程中只需要控制螺栓拧入深度不超过螺纹孔有效深度，就不会出现螺栓顶穿绝缘本体导致绝缘失效的问题。整体外形采用多段阶梯柱式结构，

　　中间的凸起隔边不是随意设计的结构，这个结构一方面能够增加绝缘子表面的爬电距离，在潮湿、多粉尘的工业车间环境里，避免沿绝缘件表面形成导电通路，另一方面中间的加粗段也提升了整体的抗弯折强度，当母排因为短路电动力出现小幅振动或者偏移时，绝缘子不会因为侧向受力出现断裂。绝缘本体采用一体式模压成型结构，没有拼接缝隙，避免了接缝处积存灰尘、凝露导致的绝缘性能下降，外表面做了光滑的圆弧过渡处理，没有尖锐的棱角，一方面是模压生产时便于脱模，减少生产过程中的应力集中，另一方面也避免安装维护时尖锐边角划伤操作人员或者线缆绝缘层。从安装边界来看，这款绝缘子的整体外径控制在适配M8螺纹的合理区间，安装时相邻两个绝缘子的中心距不需要预留过大的间隙，

　　在排布多根并行母排的时候，能够有效压缩母排排布的整体宽度，提升柜内空间利用率；两端的螺纹同轴度经过设计校核，安装后不会出现上下安装面偏斜的问题，能够保证固定的母排保持水平，避免母排因为安装倾斜产生额外的内应力。在实际选型应用中，这类绝缘子需要匹配对应的绝缘耐压等级，这款SM51规格的设计，能够满足常规低压交流工况下的绝缘支撑需求，在直流储能柜、光伏汇流柜这类直流场景里，也能通过爬距的设计满足对应的绝缘要求。设计过程中需要重点考量材料的选型，绝缘材料需要兼顾足够的机械强度和绝缘性能，同时要具备一定的耐温性能，避免柜内温升过高导致绝缘件软化变形，失去支撑强度；另外螺纹孔内嵌的金属螺母需要和绝缘本体牢固结合，不能出现安装时螺母跟转、

　　或者受力后螺母从绝缘本体中拔出的问题，所以在结构设计时，金属嵌件的外壁会设计滚花或者倒扣结构，和绝缘材料模压后形成牢固的机械结合，保证连接强度。在日常的设备维护中，这类绝缘件只需要定期清理表面积存的粉尘，检查有没有出现开裂、碳化的痕迹即可，不需要额外的润滑或者维护，一体式的结构也减少了故障点，相比拼接式的绝缘支撑结构，可靠性更高。在三维建模过程中，需要重点保证两端螺纹孔的同轴度公差，中间隔边的尺寸要和整体爬距计算匹配，外表面的圆弧过渡要均匀，避免出现应力集中的尖角，同时要预留出金属嵌件的安装位置，保证嵌件和绝缘本体的配合尺寸准确，不会出现模压时嵌件偏移的问题。另外，这款绝缘子的外形没有多余的装饰结构，所有的结构特征都服务于绝缘性能和机械强度的需求，上下对称的设计也减少了安装时的方向区分，安装人员不需要分辨正反端，直接拿取就可以安装，能够提升现场装配的效率，减少装反导致的返工问题。在不同的应用场景里，这类绝缘子还可以根据安装需求调整螺纹规格，但是M8规格是目前工业柜内应用最广泛的规格之一，适配的螺栓、固定件都是标准件，采购和替换都非常方便，不需要定制特殊规格的紧固件，能够降低设备的整体物料成本。
