450A9kV梯式绝缘支撑构件三维结构

　　在中压供配电系统的母排排布作业中，不同相序母排之间的绝缘隔离、带电体与接地柜体之间的安全距离保障，一直是结构设计阶段需要重点考量的环节，这类梯式绝缘支撑件，正是针对多层母排叠装场景开发的专用绝缘构件。不同于常规的柱式绝缘子仅能提供单点支撑，该构件采用阶梯式的层级结构，能够同时为三层平行排布的母排提供定位支撑，每一级台阶的端面都设计有与母排宽度匹配的贴合平面，安装时母排可直接贴合在台阶面上，通过预留的安装孔位完成紧固件锁附，无需额外加装过渡垫块，大幅减少母排安装时的辅件使用量。

　　从绝缘性能设计来看，该构件适配9kV电压等级的配电场景，整体爬电距离沿阶梯的折面进行延伸，相比同高度的直柱式绝缘子，爬电路径长度提升了40%以上，能够有效应对潮湿、多粉尘的柜内运行环境，避免沿面闪络问题的发生。构件主体采用绝缘模压材料一体成型，内部无金属嵌件外露，所有棱角位置都做了R2以上的圆角过渡，既可以避免安装过程中划伤母排表面的绝缘镀层，也能减少局部电场集中的问题，降低高压运行下的电晕放电风险。

　　尺寸边界上，该构件总厚度为30mm，整体轮廓呈阶梯状递进，每一级台阶的高度差经过精准核算，能够保证相邻两层母排之间的垂直净距满足9kV电压等级的电气安全间隙要求，不会出现间隙不足导致的击穿隐患。安装孔位采用对称式排布，孔位间距适配常规的40mm、60mm宽度的铜质母排，安装时不需要对母排进行额外的打孔加工，直接利用母排本身的标准安装孔即可完成固定，适配性较强。

　　在实际应用场景中，这类绝缘件多用于环网柜、固定式低压开关柜的进线母排舱、电容补偿柜的主母排连接位置，尤其是在柜体深度有限、母排需要分层排布节省安装空间的场合，这种一体式的梯式支撑件相比多个独立绝缘子组合安装的方案，能够减少一半以上的安装点位，同时所有支撑面的位置度由模具一体成型保证，不存在多个绝缘子安装时的高度差、错位问题，母排安装后平整度更好，连接部位的接触应力更均匀，能够避免长期运行下母排因为支撑点受力不均出现的变形、接触电阻增大问题。

　　设计过程中，构件的底部安装面做了网格状的防滑纹理处理，与柜体安装梁贴合时能够增加摩擦力，即使在设备运输过程中出现振动，也不会出现支撑件移位的问题。每一级支撑台阶的承重能力经过校核，单级台阶可承载450A额定电流下对应规格母排的静态载荷，同时能够承受母排通过短路电流时产生的瞬时电动力冲击，不会出现断裂、变形的情况。构件的材料本身具备阻燃特性，符合配电设备的阻燃等级要求，即使柜内出现局部过热情况，也不会成为助燃介质，满足电气设备的安全规范要求。

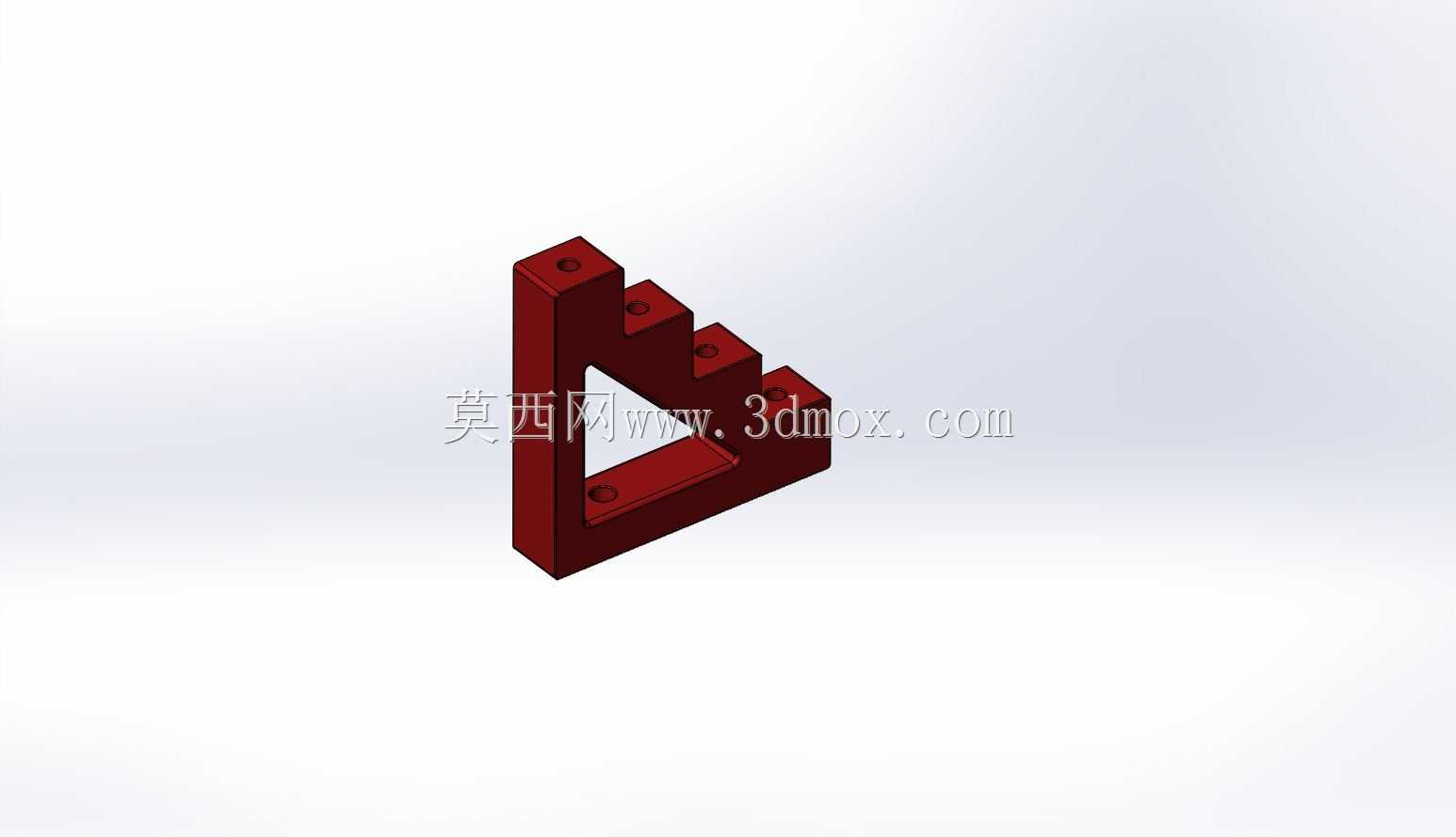

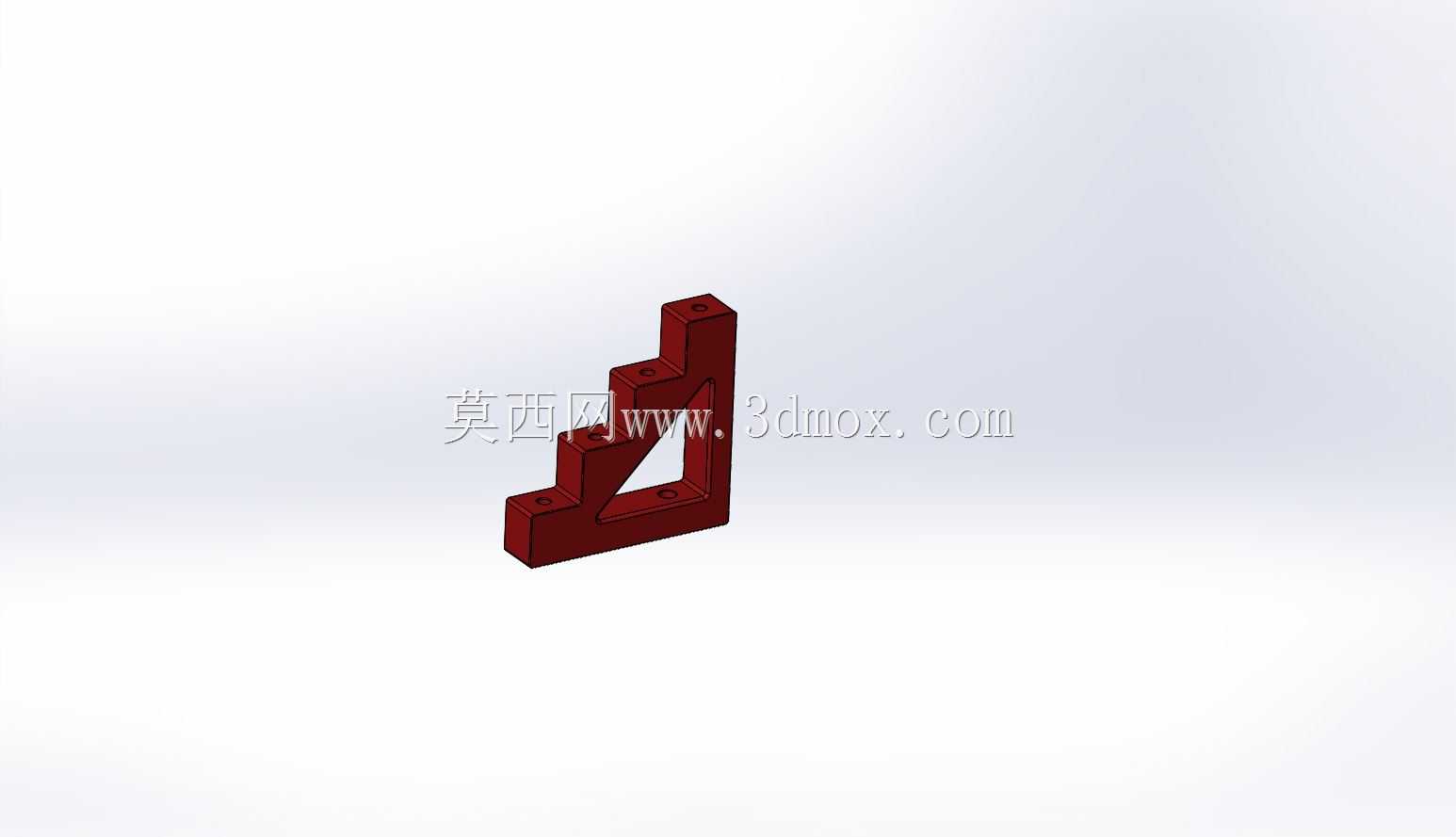

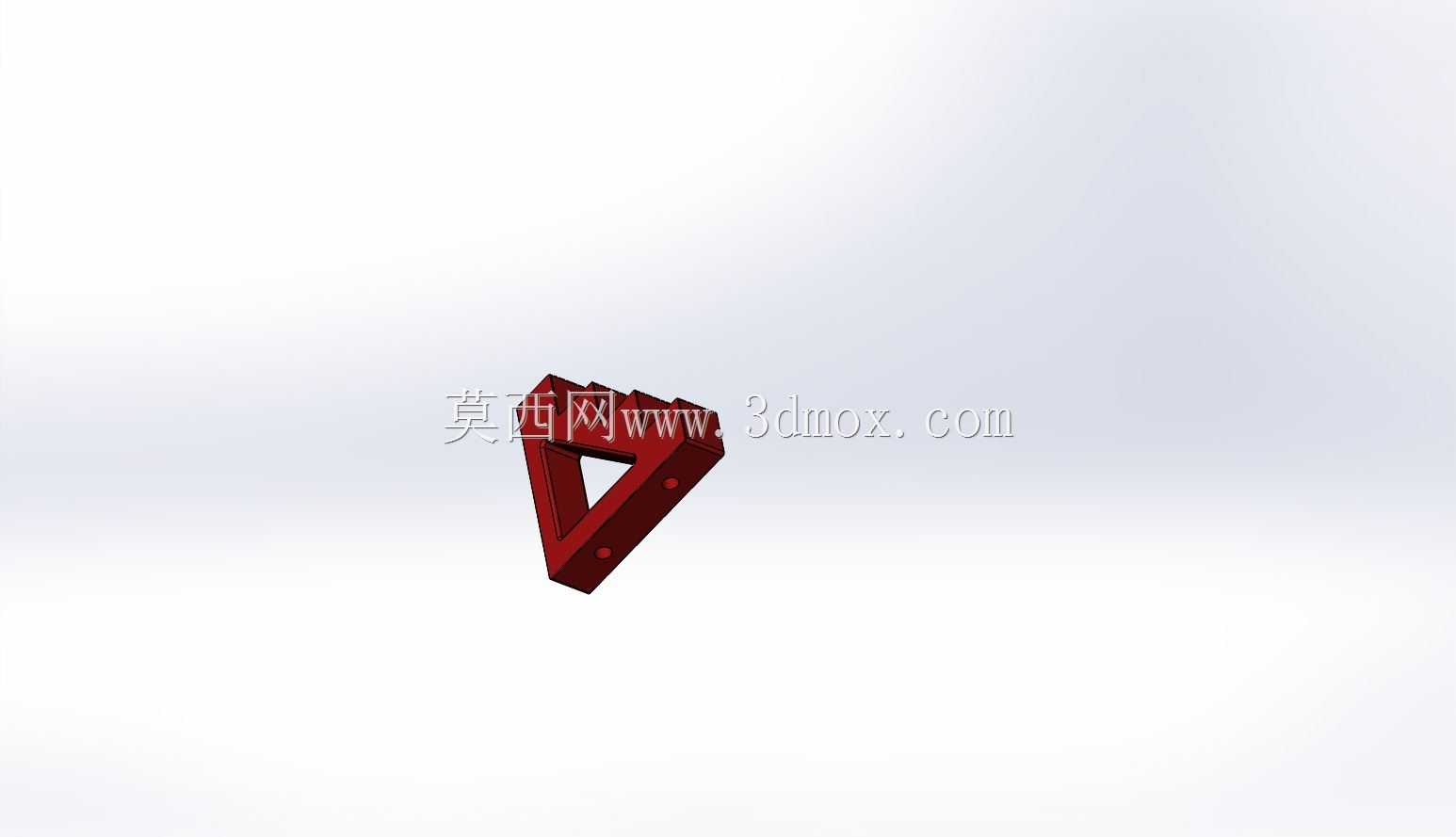

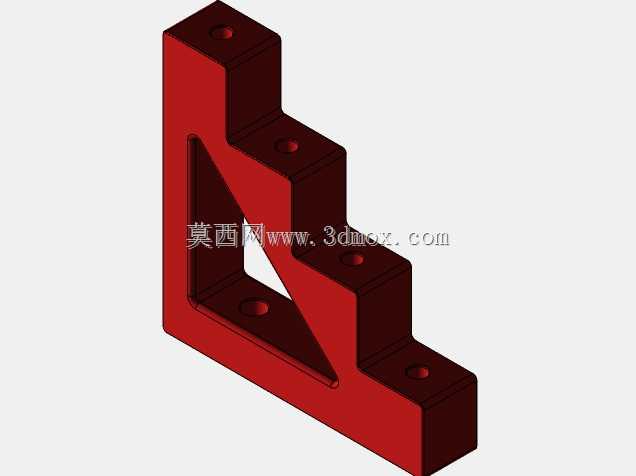

　　从建模角度来看，该构件的三维结构完整还原了产品的所有细节特征，包括各台阶的过渡圆角、安装孔的沉头结构、表面的防滑纹理、爬电槽的具体尺寸，在进行母排排布的三维装配时，可以直接调用该模型进行干涉检查，验证母排与柜体、母排与其他元器件之间的安全距离，提前排查安装过程中可能出现的干涉问题，减少现场安装时的整改工作量。同时模型的尺寸参数完全匹配实物的加工尺寸，在进行柜体结构设计时，可以直接以该模型的安装孔位为基准设计安装梁的孔位，保证加工后的柜体能够直接适配该绝缘件，不需要二次配钻，提升整体的装配效率。

　　不同于通用绝缘件的泛用性设计，该梯式绝缘支撑件是针对多层母排排布的特定场景优化而来，在结构紧凑的中压配电设备中，能够在有限的安装空间内同时实现多层母排的支撑与绝缘隔离，兼顾了安装便捷性与运行可靠性，是中压配电设备母排系统中常用的专用绝缘构件。
