双滚刀结构烤箱承载板三维设计

　　在商用烘焙设备的结构设计体系里，烤箱内部的承载与加工配套板件是决定设备运行稳定性的核心部件之一，本次设计的双滚刀结构烤箱板，主要适配层式商用烤箱的内部工位，承担烘焙过程中面胚的承载、输送过程中的滚切定位功能。从实际应用场景来看，这类板件多应用于连续式烘焙生产线的入料端与烘烤中段，区别于普通的平面烤箱托盘，板体集成的两组滚刀结构，可在面胚随输送链移动经过板体区域时，完成面胚的定距分切，无需额外设置独立的滚切工位，能有效压缩整条烘焙产线的纵向安装空间，对于中小产能的烘焙加工车间而言，这种集成化的板件设计可以减少设备的工位拆分，降低产线搭建的结构复杂度。

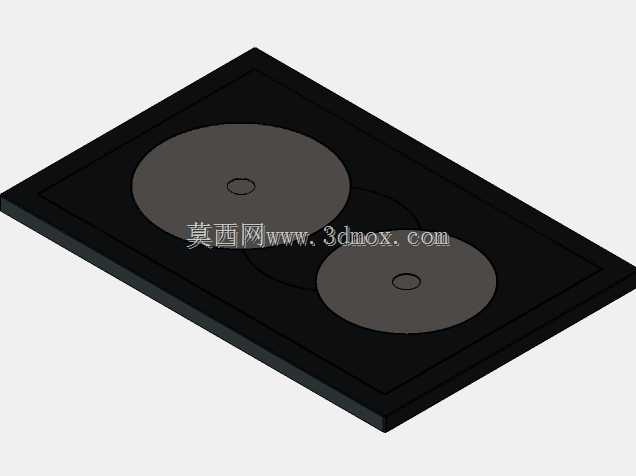

　　设计过程中首先确定的是板体的外形安装边界，整体板体的平面尺寸为980x650mm，板体边缘设置有15mm宽的下沉式安装边，安装边上预留的固定孔位间距匹配主流层式烤箱的内部支撑架定位尺寸，安装时可直接嵌入烤箱内部的支撑导轨，无需额外制作转接支架，板体的下沉边高度为8mm，嵌入支撑架后板体上表面与烤箱内部输送链的上平面保持齐平，避免面胚输送过程中出现卡滞、剐蹭的问题。板体的主体基材选用2mm厚的冷轧钢板，表面做不粘特氟龙涂层处理，涂层厚度控制在30μm，既可以避免烘焙过程中面团、糖渍粘附在板体表面，也能耐受烤箱内部最高280℃的持续工作温度，不会出现涂层脱落、变形的问题。

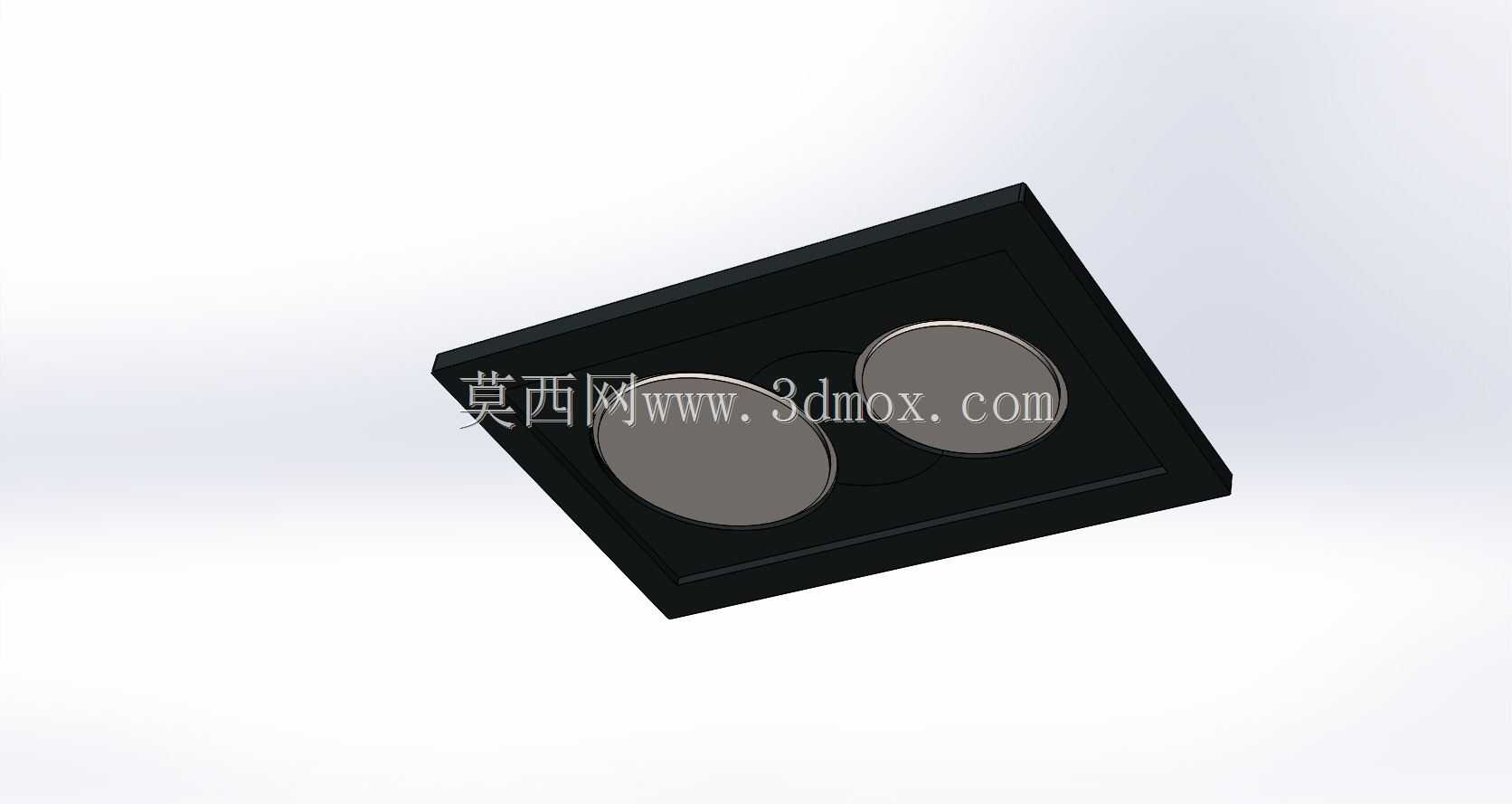

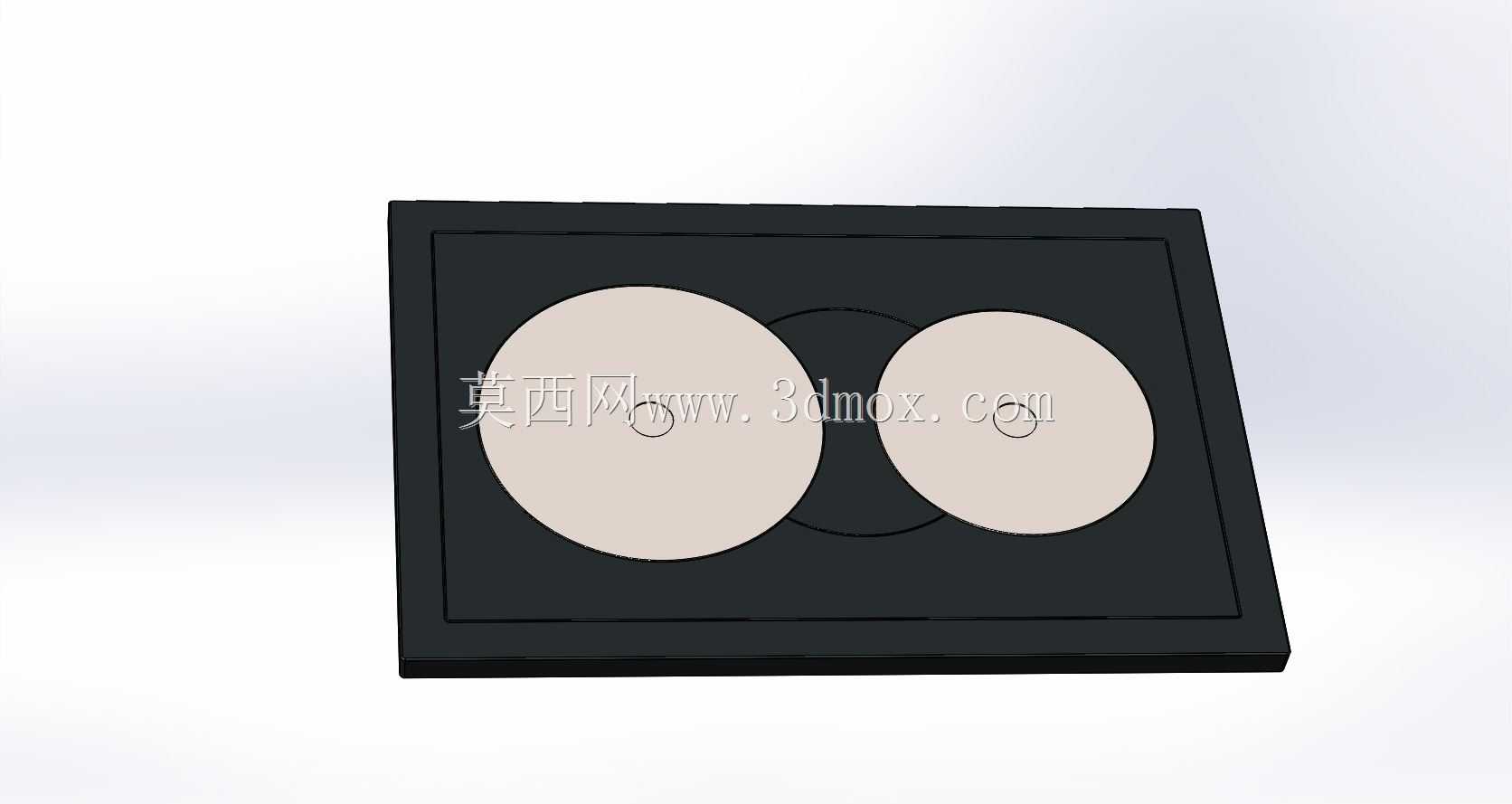

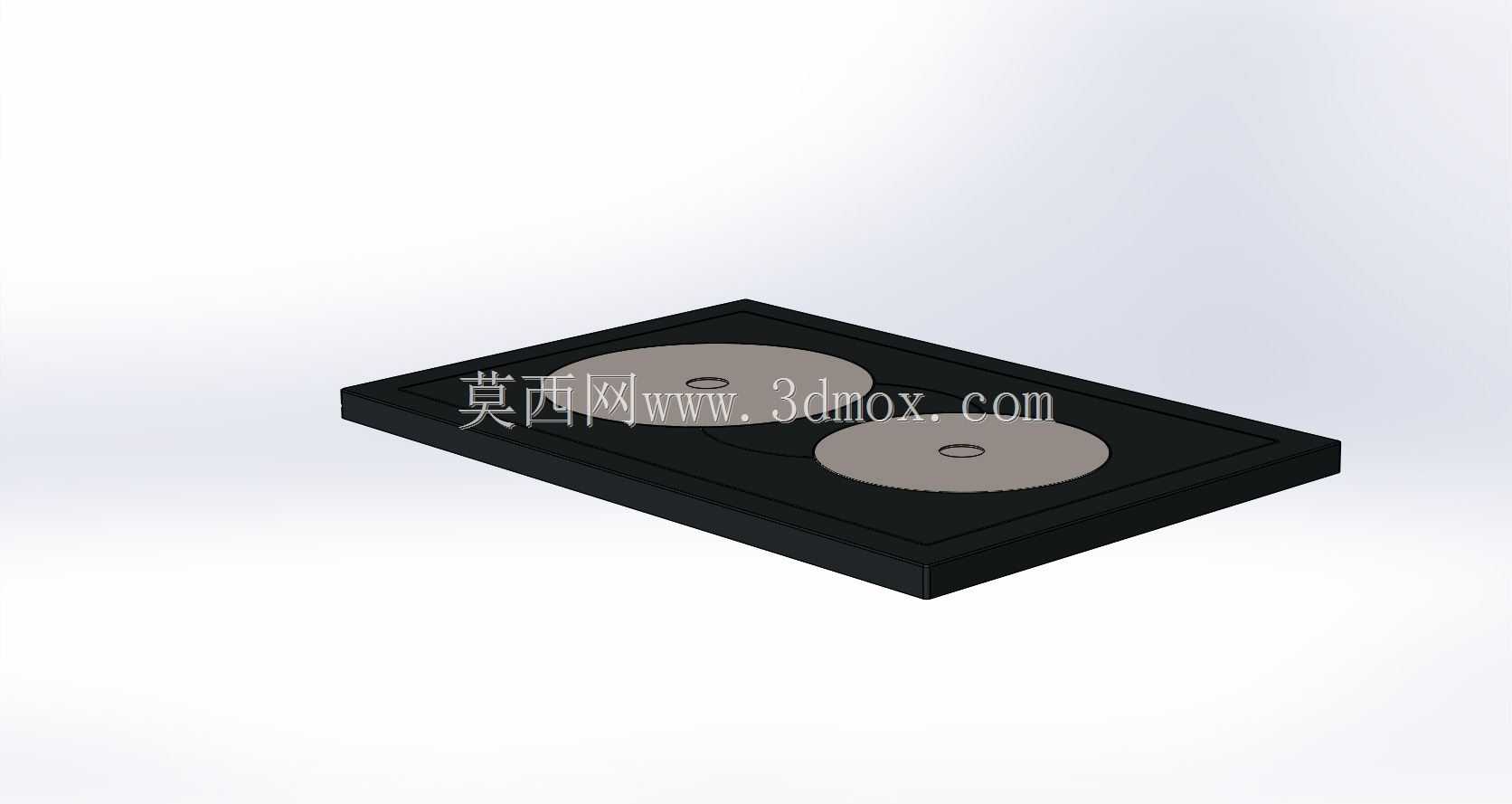

　　板体上的两组滚刀安装位是整个设计的核心功能区域，两组滚刀的中心距根据常规烘焙产品的分切尺寸设定，大直径滚刀对应大规格面胚的分切作业，小直径滚刀适配小尺寸面胚的修边、分切需求，两个滚刀的安装沉台下沉深度为5mm，滚刀装配后刀刃的最高点高出板体上表面1.2mm，这个高度刚好可以穿透常规厚度3-10mm的面胚，又不会触碰到下方的输送网带，避免输送过程中刀刃刮损网带。滚刀的安装轴孔同轴度公差控制在0.02mm以内，保证滚刀转动过程中无径向跳动，分切的面胚边缘整齐，不会出现毛边、连刀的问题。两个滚刀之间设置有内凹的导渣槽，导渣槽的宽度为80mm，深度为3mm，分切过程中产生的面屑会顺着导渣槽滑落到板体下方的集渣抽屉，无需频繁停机清理板面积渣，降低日常维护的工作量。

　　从结构强度的设计角度考虑，板体背面设置有三条横向加强筋，加强筋采用一体冲压成型，筋高12mm，在板体长期处于200℃以上的工作环境时，加强筋可以抵消板体受热产生的热变形，保证板体平面度公差控制在0.1mm/100mm以内，避免因板体翘曲导致面胚输送偏移、滚刀切位不准的问题。板体的四个角做R10的圆角处理，安装过程中不会划伤操作人员，也避免应力集中导致的板体角部开裂问题。在实际选型适配时，需要注意板体的安装深度要匹配烤箱内腔的深度尺寸，板体前端的入料侧做15°的倒角过渡，引导面胚平稳进入板体区域，后端的出料侧与烤箱内部的导料板衔接，分切完成的面胚可以顺着导料板进入下一烘烤工位。

　　不同于分体式的滚切装置加承载板的组合结构，这种集成式的烤箱板在装配时仅需一次定位即可完成滚刀与板体的位置校准，装配效率比分体结构提升60%以上，后期维护时也可整体抽出板体进行滚刀的更换、清洁，无需拆解烤箱内部的其他结构。针对不同的烘焙产品需求，板体上的滚刀安装位还预留了调整余量，可根据实际分切尺寸更换不同直径的滚刀组件，无需重新加工整块板体，提升了部件的通用适配性。在三维建模过程中，所有的安装孔位、配合尺寸都按照实际加工公差设定，模型可直接导出工程图用于钣金下料、冲压加工，滚刀部分的装配关系也完全按照实际装配约束搭建，可直接用于装配干涉检查、运动仿真验证，提前规避实际生产中可能出现的装配卡滞、运动干涉问题。
