商用烤箱方形带导流槽承托板结构

　　在商用烘焙设备的腔体内部结构中，这类方形承托板是直接接触热场、承载烘焙物料的核心功能部件，区别于家用烤箱的薄型烤盘，商用场景下的板件需要兼顾长期高温工况下的形位公差稳定性、热传导均匀性以及油污导流的实用性，很多初入结构设计的从业者容易忽略这类板件的细节设计，往往只做一块平板交付，实际落地后会出现积油难清理、局部热变形翘曲、物料放置滑移等一系列现场问题。

　　从实际安装边界来看，该板件的外轮廓尺寸为640mm×640mm，整体厚度28mm，这个厚度并非实心板材的厚度，而是包含了背面加强筋结构的整体装配高度，适配内腔净宽650mm左右的层架式商用烤箱，安装时直接搭在腔体两侧的层架凸台上即可，不需要额外的紧固件固定，方便日常拆卸清洗，板件边缘做了3mm的圆角倒边处理，既可以避免安装拆卸时划伤操作人员的手部，也能减少热应力集中导致的边角开裂问题，长期在200-300℃的循环热场中工作，边角位置的应力释放是设计时需要重点考量的点，直角结构在反复热胀冷缩后很容易出现微裂纹，逐步延伸后会导致整个板件报废。

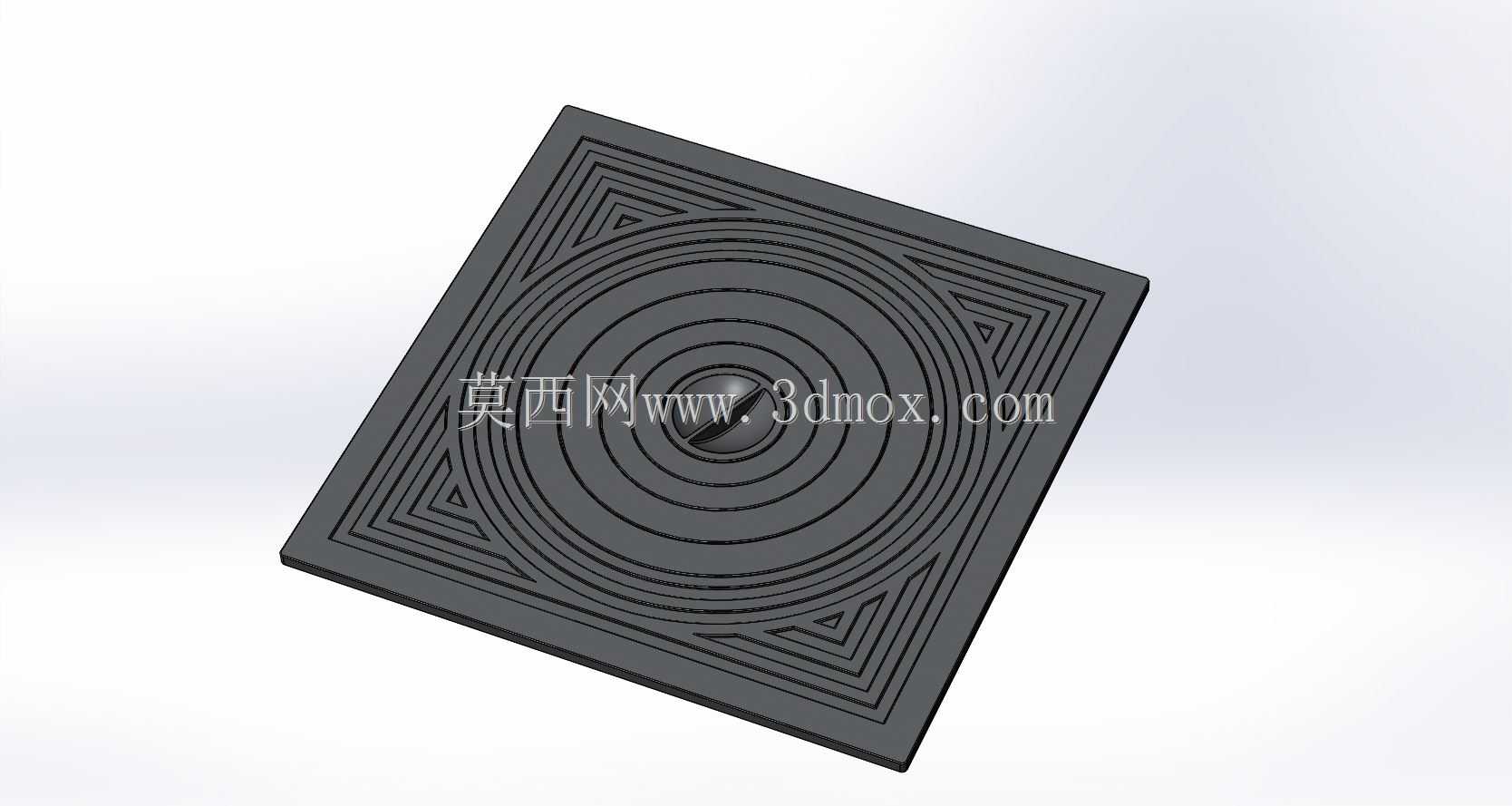

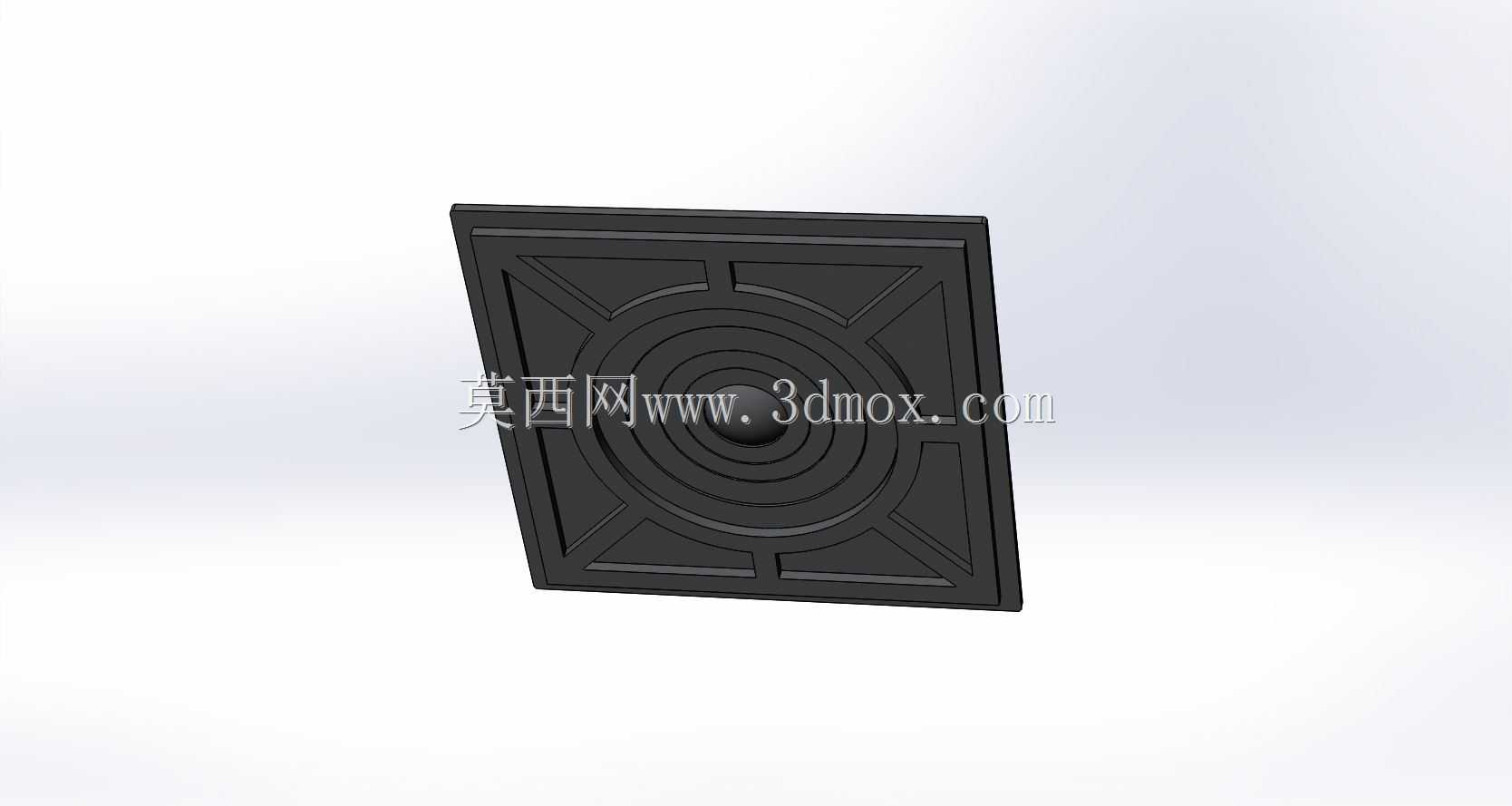

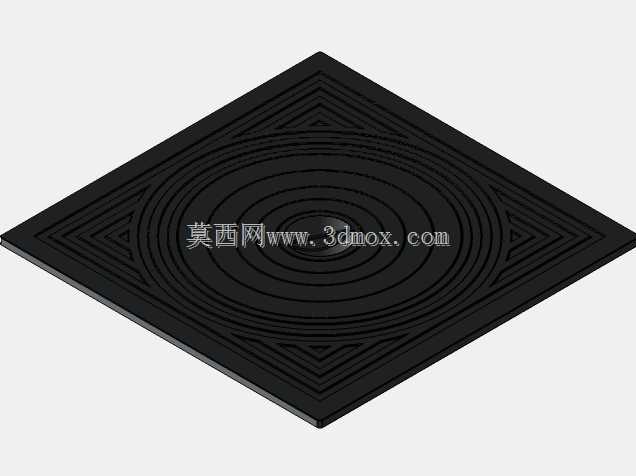

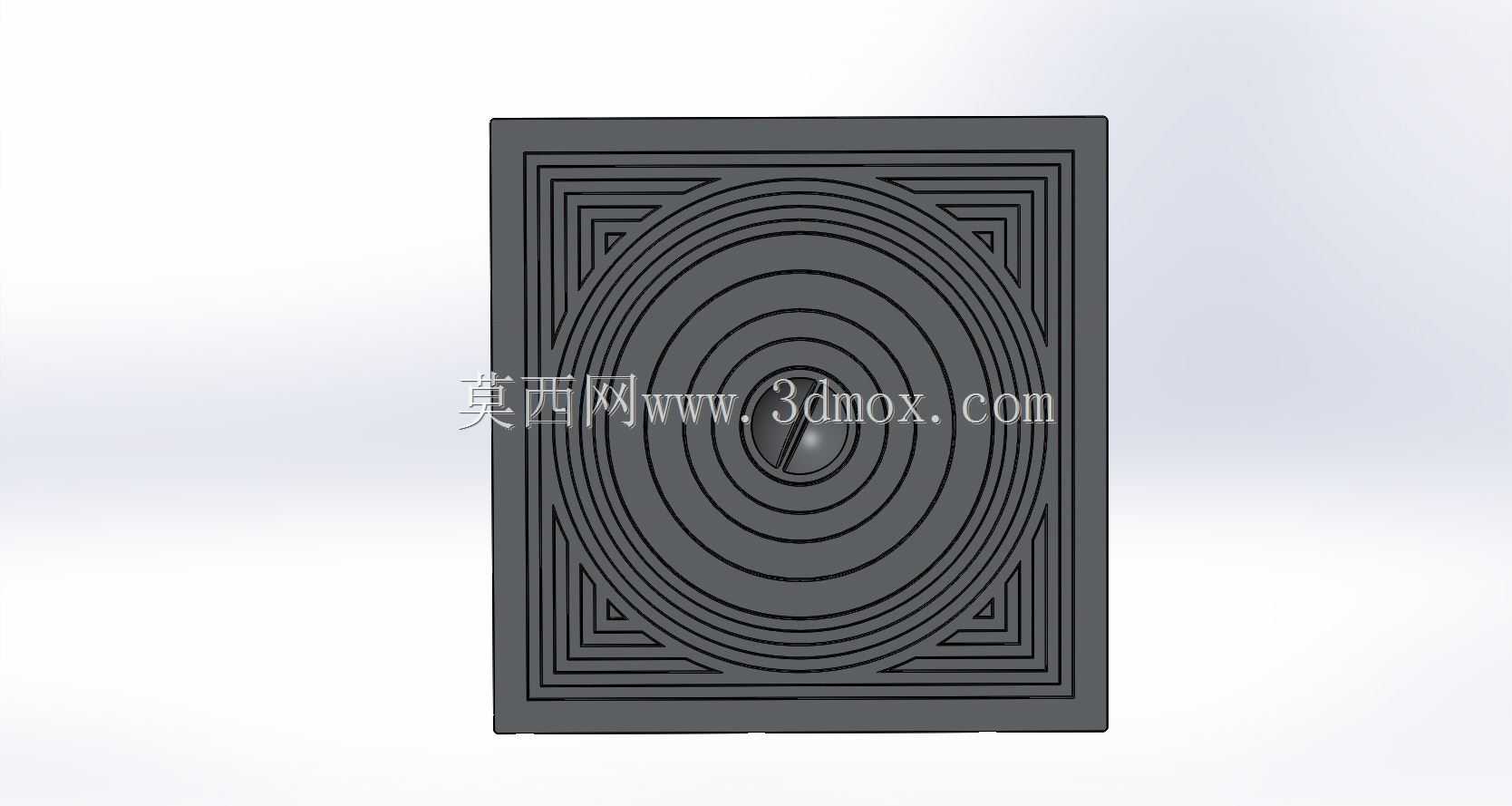

　　板件正面的纹路设计并非装饰性结构，中心区域的同心圆环形凹槽、边角区域的回形导流槽，共同构成了完整的油污导排路径，烘焙过程中食材析出的油脂、水分会顺着环形槽向中心汇集，不会在板件表面随意流淌，避免局部积液过多导致的油烟过量问题，同时这些凹槽结构相当于在平板基础上冲压出了连续的加强筋结构，能大幅提升板件的整体抗弯强度，相比同厚度的光面板，带槽结构的抗翘曲变形能力可以提升40%以上，不需要在背面额外焊接过多的加强筋，就能满足满负载承载烘焙物料的强度要求，中心位置的凸台结构是定位用的配合位，适配带旋转烤架的烤箱机型，安装时可以和旋转驱动轴的定位端配合，实现板件的低速旋转，让整个板面的受热更加均匀，避免腔体内部热场分布不均导致的烘焙效果差异。

　　设计这类板件的时候，首先要确认烤箱腔体的实际热场分布数据，不同位置的温差不能超过15℃，导流槽的深度控制在2mm，宽度3mm，槽底做R1的圆角过渡，避免残留的油污干结后卡在槽内难以清理，槽的走向要顺着板件热变形的应力方向，不能因为开槽反而降低了板件的结构强度，边角的回形槽和中心的环形槽之间要做平滑的过渡连接，不能出现直角转折的积液死角，否则长期使用后死角位置会积碳发黑，很难通过常规清洗去除。

　　从应用场景来看，这类板件不仅可以用在商用层烤箱中，稍微调整尺寸参数后，也可以适配食品烘干设备、热风循环消毒设备的内部承托结构，核心的设计逻辑是一致的：通过表面的结构化纹路同时实现加强、导流、防滑三个功能，减少额外附属结构的使用，降低整体的制造成本和后期维护难度，很多设计人员在做这类钣金类承托件的时候，容易陷入“强度不够就加厚度、加筋”的思维误区，实际上合理利用板面的冲压纹路，完全可以在更薄的基材上实现更高的结构强度，同时兼顾使用过程中的清洁便利性，这也是工业设计中实用性优先的典型体现。

　　在实际选型匹配的时候，需要先确认烤箱层架的间距，28mm的整体高度要求层架之间的净空不能小于40mm，否则板件放置后会和上层的加热管或者物料产生干涉，板件的材质一般选用食品级冷轧钢板做表面搪瓷处理，或者选用食品级304不锈钢做拉丝处理，两种材质的热膨胀系数不同，在设计槽宽和安装间隙的时候要预留对应的膨胀量，避免高温下板件膨胀卡在层架之间无法取出，安装间隙单边预留5mm即可，既不会因为间隙过大导致板件放置后晃动，也能给热膨胀留出足够的余量。
