商用烧烤设备专用条形铸铁炉排结构

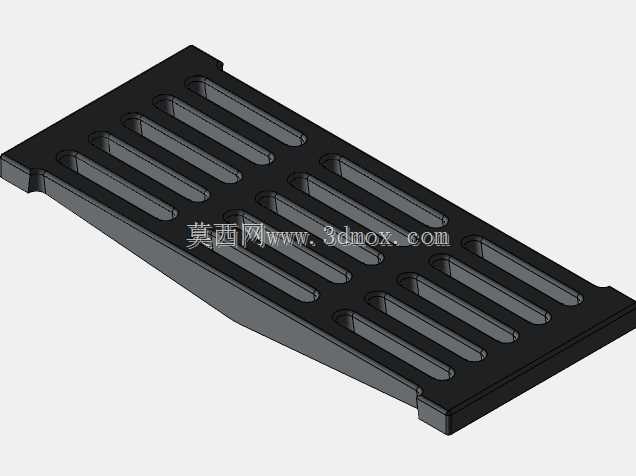

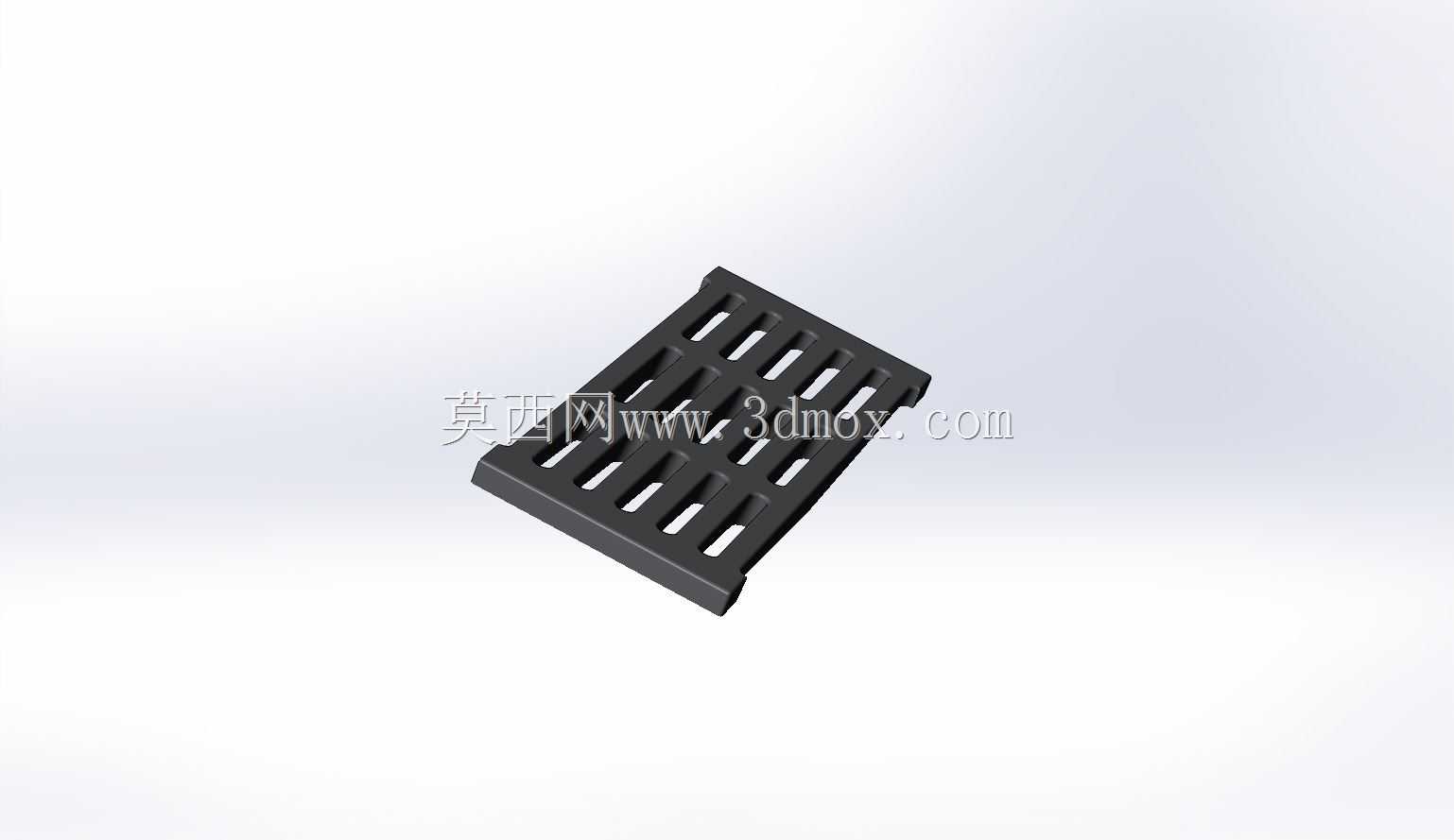

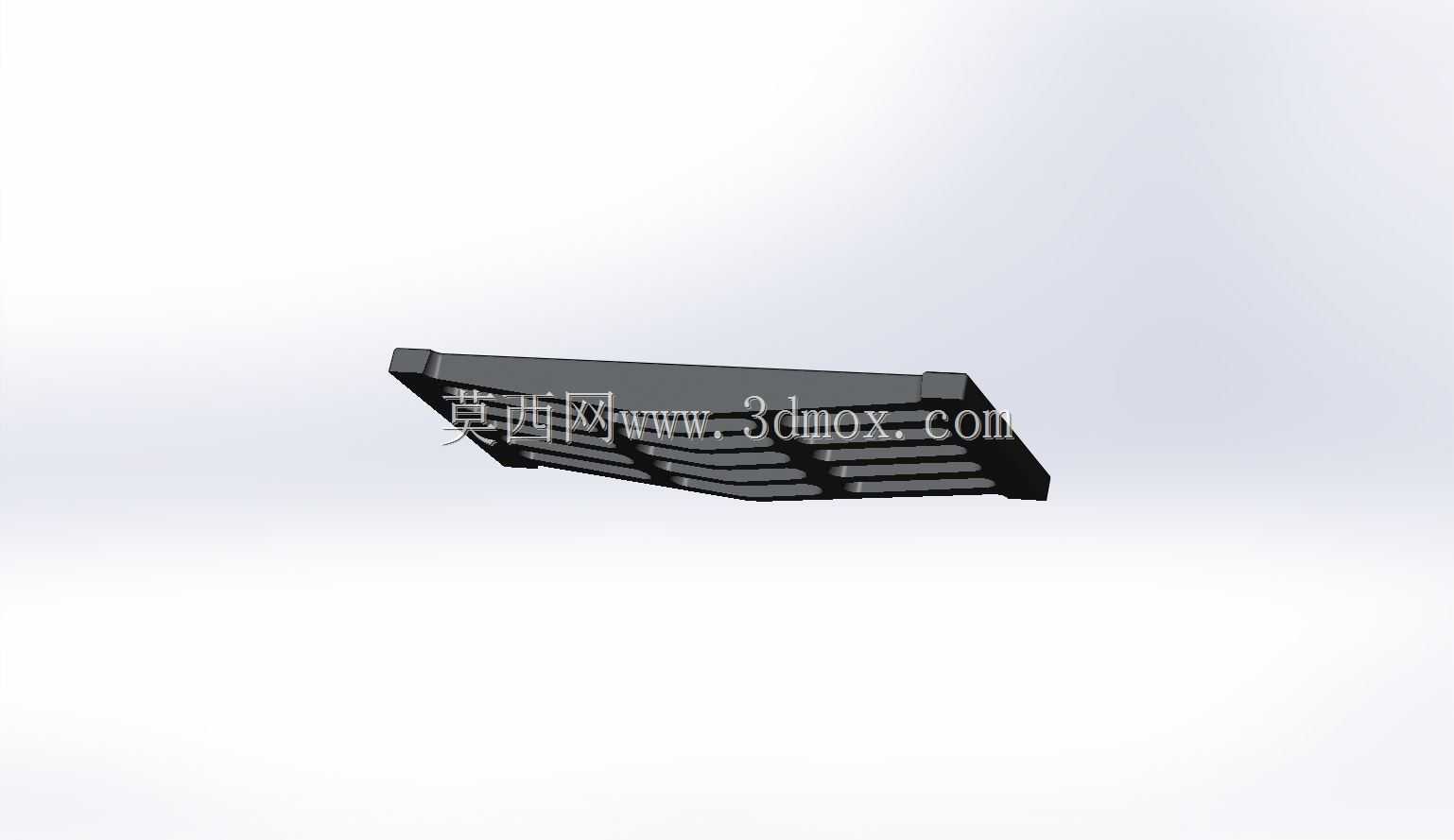

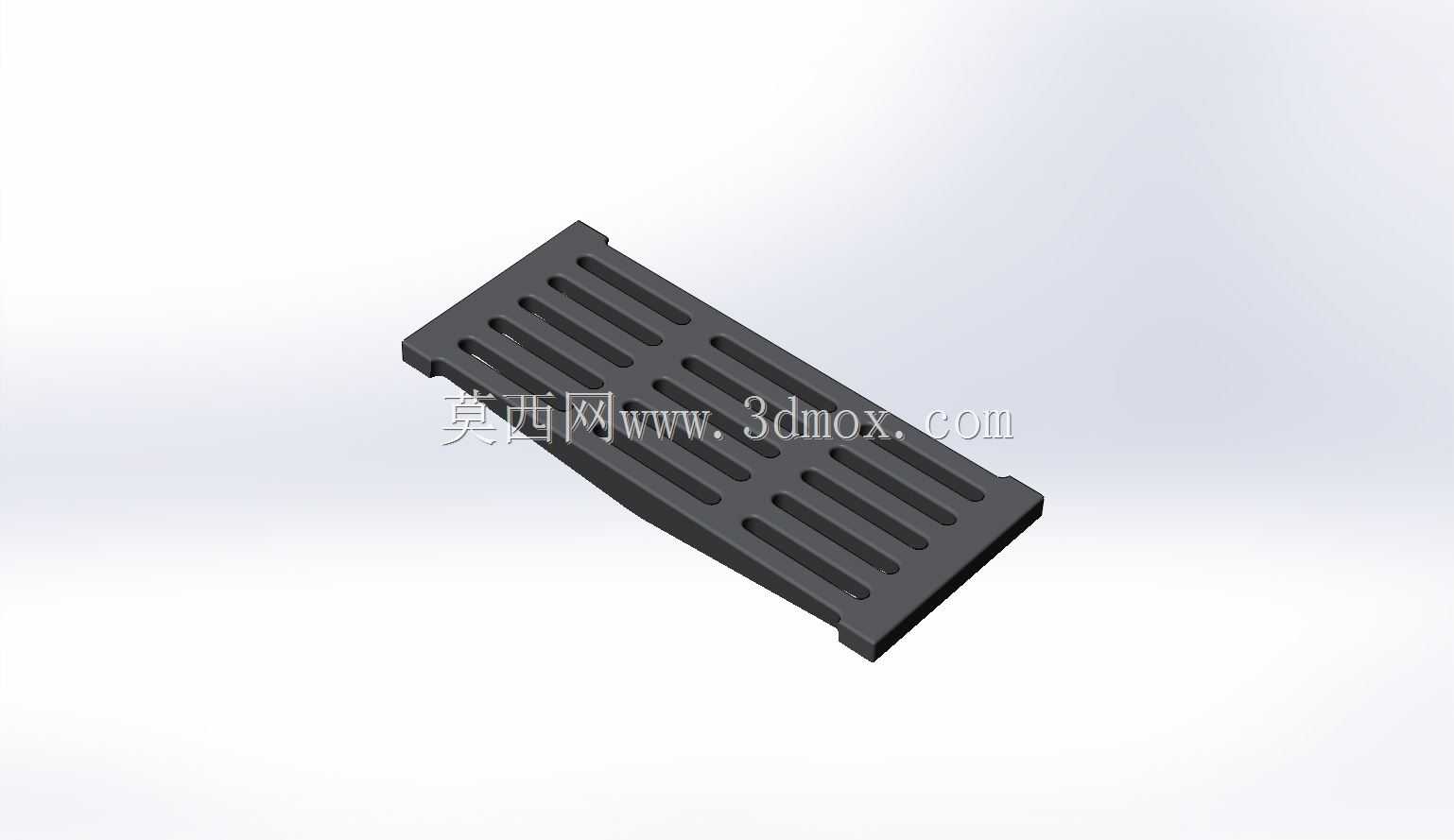

　　在商用烧烤设备、户外炭烤炉以及小型生物质加热炉的结构设计中，炉排是直接承载燃料、保障通风供氧、承接燃尽灰烬的核心承载构件，其结构合理性直接决定燃料燃烧效率、设备使用耐久度以及日常清理的便捷性，很多户外烤炉在实际使用中出现的燃料燃烧不充分、局部过热变形、清灰卡顿等问题，追根溯源都和炉排的结构设计、尺寸匹配度直接相关。这款炉排采用整体式矩形板式结构，整体长宽高尺寸为350mm、150mm、30mm，属于中小型烤炉适配的标准替换件尺寸，安装时可直接嵌入烤炉炉膛下部的预设支撑台阶，两侧预留的平直边可直接搭在炉膛内侧的支撑凸台上，不需要额外设计复杂的固定连接件，安装拆卸都十分便捷，日常维护时可直接取出清理积灰，不需要拆解炉膛其他结构。从结构设计逻辑来看，这款炉排采用等距排布的长条形通缝作为通风通道，缝隙宽度经过实际燃烧场景验证，既可以保证炭块燃烧时所需的空气自下而上顺畅流通，为燃料燃烧提供充足的氧气，避免出现闷燃、冒烟的情况，又能有效阻挡未燃尽的炭块掉落至下方接灰腔，减少燃料的不必要浪费。炉排整体采用等厚板式结构，边缘做了加厚的围边设计，在高温烘烤环境下可以有效抵抗热变形，避免长期使用后出现中部拱起、缝隙宽窄不均的问题，相比拼接式的炉条结构，整体式的板式炉排结构强度更高，在频繁取放、清理磕碰的使用场景下不易出现断裂、散架的问题。在实际应用场景中，这款尺寸的炉排适配多数台式商用烤炉、嵌入式户外烧烤台以及小型家用炭烤炉的炉膛尺寸，

　　安装时需要注意炉膛下部的支撑台阶宽度需匹配炉排边缘的搭接尺寸，预留足够的支撑接触面积，避免炉排承重后出现倾斜、滑落的情况；炉排下方需要预留足够的接灰空间，高度建议不小于80mm，保证燃尽的炭灰可以顺利通过缝隙掉落，不会在缝隙处堆积堵塞通风通道。从结构细节来看，炉排表面的条形通风缝采用平行等距排布，缝隙走向与炉排长边方向一致，这种排布方式一方面可以让空气流通更加均匀，让铺设在炉排上的炭块燃烧状态保持一致，避免出现局部火力过旺、局部火力不足的情况，烤制食材时受热更加均匀；另一方面，平行的长直缝隙在清理时可以直接用专用炉刷顺着缝隙方向清扫，积灰可以顺畅顺着缝隙掉落，不会出现清理死角。炉排的边角位置做了小尺寸的切角处理，

　　安装时可以顺畅嵌入炉膛的安装位，不会因为边角的加工公差出现卡滞，同时也能避免尖锐边角在安装、清理过程中划伤操作人员。在材料适配层面，这款炉排的结构设计适配铸铁、耐热铸钢等常见的耐高温炉用材料，建模时的壁厚设计充分考虑了铸造工艺的成型要求，壁厚均匀过渡，没有出现壁厚突变的结构，避免铸造过程中出现缩孔、裂纹等缺陷，同时也能保证高温使用过程中热应力均匀释放，减少热变形开裂的风险。很多设计人员在做烤炉结构设计时，往往会忽略炉排的结构细节，要么通风缝隙设计过宽导致炭块容易掉落，要么缝隙过窄导致通风不足燃烧不充分，要么安装搭接尺寸设计不合理导致炉排固定不稳，这款炉排的结构尺寸经过实际使用场景验证，在中小型烤炉的适配性上表现均衡，

　　既可以作为全新烤炉设计的配套炉排结构参考，也可以作为现有烤炉损坏后的替换件建模参考，在结构设计时充分平衡了通风效率、结构强度、安装便捷性以及日常清理的便利性，没有多余的冗余结构，每一处结构设计都对应实际使用中的具体需求，比如30mm的整体厚度，既保证了炉排自身的结构强度，在承载满铺炭块的重量下不会出现弯曲变形，又不会因为过厚导致整体重量过大，取放清理时过于笨重；边缘的围边高度设计也经过考量，既可以阻挡炭块从炉排侧边滑落至接灰腔，又不会因为围边过高导致炭块铺设时出现侧边堆积，影响燃烧均匀性。在实际建模过程中，这款炉排的结构特征清晰，没有复杂的曲面结构，所有特征都可以通过拉伸、切除等基础建模特征完成，建模时需要注意通风缝隙的间距一致性，以及边缘围边的壁厚均匀性，同时要考虑实际生产中的工艺圆角，避免出现尖锐的直角结构，减少应力集中的问题，提升产品的使用寿命。
