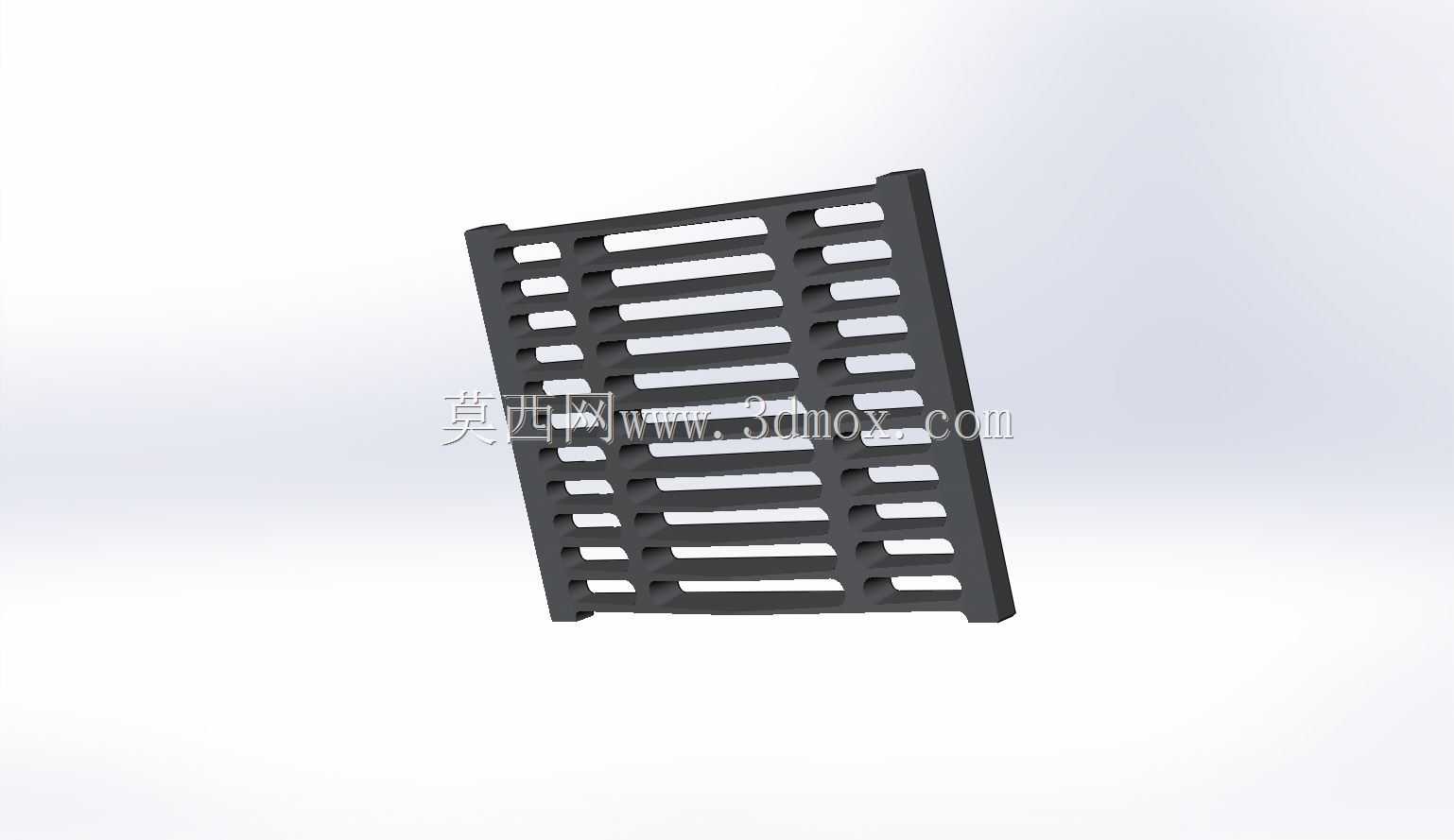

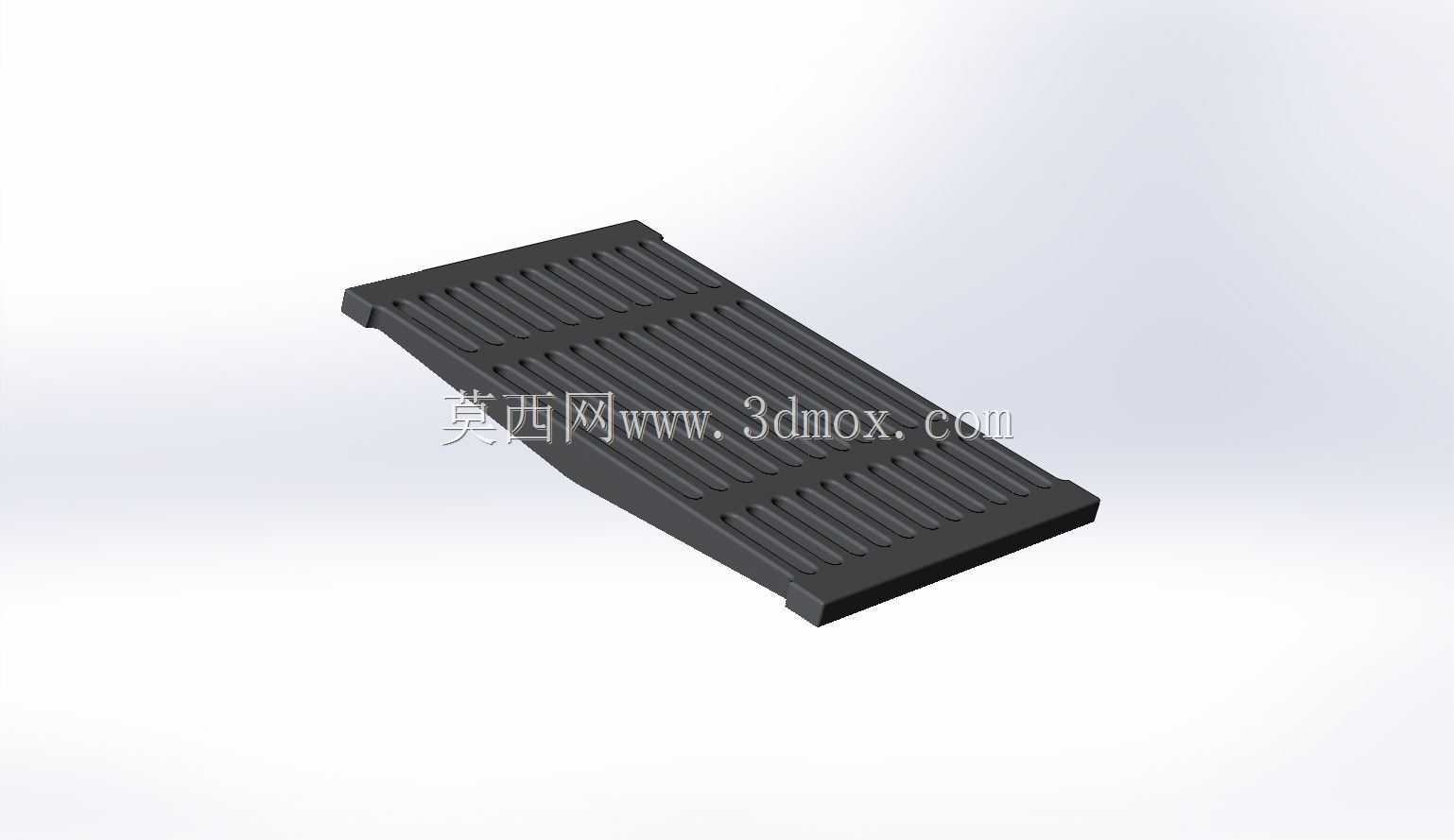

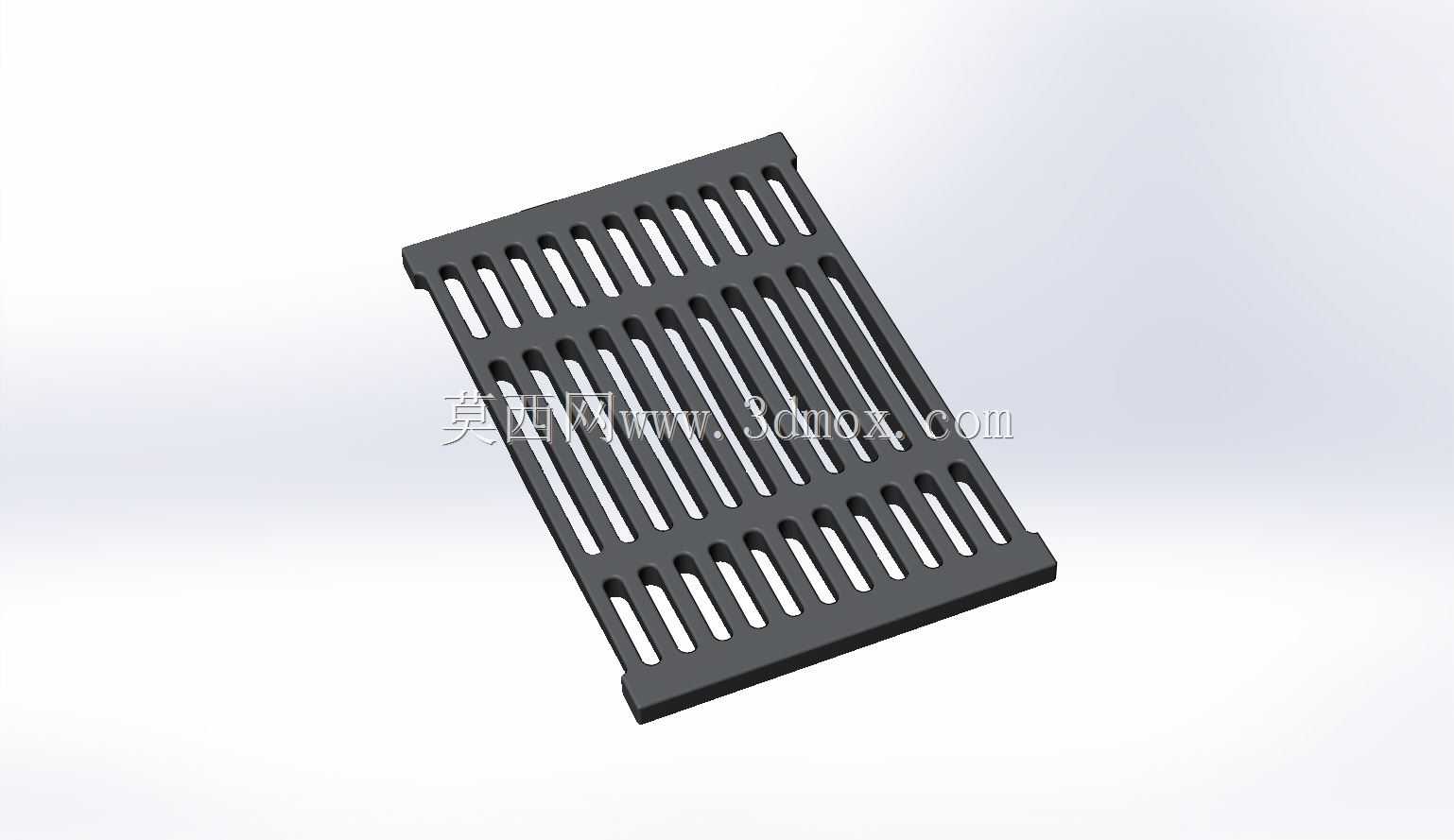

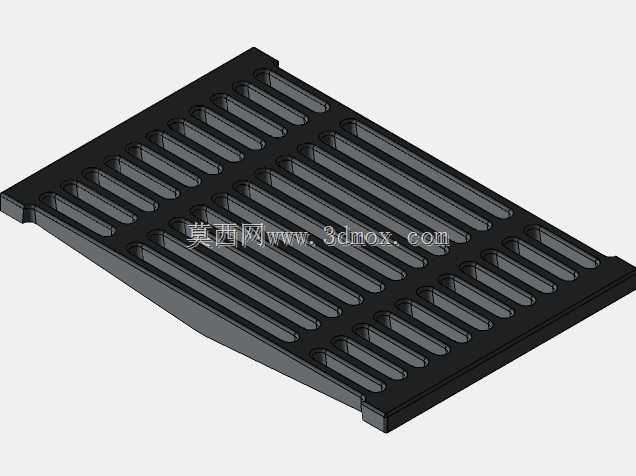

商用烧烤设备专用铸铁炉排结构设计

　　在商用烧烤设备、户外炭烤炉以及小型工业热处理烘干设备的热源支撑结构设计中，炉排是直接决定热源燃烧效率、食材受热均匀度以及设备维护便捷性的核心承载部件，本次设计的栅格式炉排，针对炭烤类设备的实际使用痛点做了全维度的结构优化，完全适配常规中型商用烤炉的安装需求。从实际使用场景来看，这类炉排主要承担三个核心功能：首先是承载固体燃料，无论是木炭、焦炭还是成型生物质燃料，都需要稳定的平面支撑，避免燃料漏落至下方灰膛造成浪费，同时还要保证燃料层的通风间隙，让空气可以从栅格缝隙自下而上流通，为燃料燃烧提供充足的氧气，避免出现闷燃、冒烟、燃烧不充分的问题；其次是作为热量传导的第一层结构，栅格的开孔率直接决定了热辐射的穿透效率，均匀排布的缝隙可以让热量均匀向上传递，避免局部温度过高出现烤糊食材、或者局部温度不足烤不透的情况；最后是阻隔大体积的燃尽灰渣，让细碎的灰烬可以顺着缝隙落入下方接灰结构，减少燃料层的积灰堵塞，延长单次加炭后的持续燃烧时间。

　　在设计思路上，这款炉排没有采用传统的圆钢焊接结构，而是选择了整体式的栅格框架设计，整体外轮廓为规整矩形，外形尺寸严格控制在380mm×250mm×30mm，这个尺寸边界是经过多轮商用烤炉安装适配验证的：长度380mm刚好适配市面主流中型嵌入式烤炉的炉膛内宽，安装时不需要额外裁切调整，直接搭在炉膛两侧的支撑凸台上即可，250mm的宽度匹配常规烤网的有效受热幅宽，不会出现边缘区域无热源的加热盲区，30mm的整体厚度则兼顾了结构强度和热容量，既不会因为过薄在长期高温灼烧下出现变形翘曲，也不会因为过厚吸收过多热量导致升温速度变慢、热效率降低。栅格条的排布采用了等间距平行设计，每根栅格条的截面做了上窄下宽的梯形优化，这种截面设计有两个实际工程优势：一是上方窄边可以减少与燃料、食材滴落油污的接触面积，降低油污附着结焦的概率，日常清理时只需要用钢丝刷顺着栅格方向擦拭即可去除表面焦垢；二是下方宽边可以提升栅格条自身的结构刚度，即使在800℃以上的持续高温环境下长期使用，也不会出现栅格条弯曲变形、缝隙宽窄不均的问题。

　　栅格之间的缝隙宽度经过反复验证，控制在既能保证充足通风量，又不会让常规尺寸的木炭块漏落的区间，同时缝隙的走向与炉排长边平行，安装时可以顺着烤炉的前后方向排布，清理灰渣时只需要从炉口方向用炉钩轻刮，灰烬就能顺着缝隙方向落入灰膛，不会出现卡灰的问题。炉排的四周边框做了加厚的翻边处理，边框厚度比内部栅格条高出2mm，一方面是提升整体的抗形变能力，即使在搬运、安装过程中受到磕碰，也不会出现边框变形导致无法嵌入炉膛的问题；另一方面，加厚的边框可以作为安装定位面，搭在炉膛支撑台上时接触面积更大，承重能力更强，即使铺满燃料加上食材烤制过程中的操作压力，也不会出现局部塌陷、倾斜的问题。

　　从安装适配性来看，这款炉排的安装边界非常宽松，因为采用了无额外固定结构的搭装式设计，只要炉膛内部的支撑凸台间距在370-380mm之间、支撑宽度不小于10mm，都可以直接安装使用，不需要额外打孔、焊接固定件，替换老旧炉排时只需要将变形损坏的旧炉排取出，将新炉排放置到位即可，整个替换过程不需要专业工具，设备操作人员即可完成。在实际使用过程中，这种整体式铸铁炉排的热稳定性远优于焊接式炉排，不会出现焊道高温开裂、栅格条脱落的问题，长期使用后的维护成本更低，同时均匀的缝隙排布可以让燃料燃烧时的火焰分布更均匀，烤制食材时的受热一致性更好，有效减少烤制过程中频繁挪动食材调整位置的工作量。针对户外移动烤炉的使用场景，这款炉排的整体重量控制在合理区间，不会大幅增加烤炉的整体自重，同时边框的圆角处理避免了安装和清理过程中划伤操作人员的风险，所有棱边都做了钝化处理，没有尖锐的毛刺和飞边，符合食品加工设备的安全设计要求。
