商用烧烤设备条形铸铁炉排结构设计

　　户外商用烧烤摊、门店嵌入式烤炉以及家用庭院烧烤台的核心承托部件里，炉排的结构设计直接决定了烤制过程的热效率、食材受热均匀度以及日常维护的便捷性，这款条形开槽的炉排结构，正是针对炭火烤制场景的实际使用需求做的针对性优化。从实际使用场景来看，炭火烤制过程中，炉排需要同时承担三个核心功能：首先是承托木炭或者固体燃烧块的重量，避免燃烧物料掉落至接灰腔造成局部过热，同时要给上部的烤网提供稳定的下部热辐射面；其次是要保证燃烧所需的空气能够自下而上顺畅流通，让炭块保持充分燃烧状态，减少不完全燃烧产生的烟气附着在食材表面；最后还要能够让燃烧产生的炭灰及时通过缝隙下落至接灰抽屉，避免炭灰堆积在燃烧层表面闷灭火源，减少每次使用后的清灰工作量。

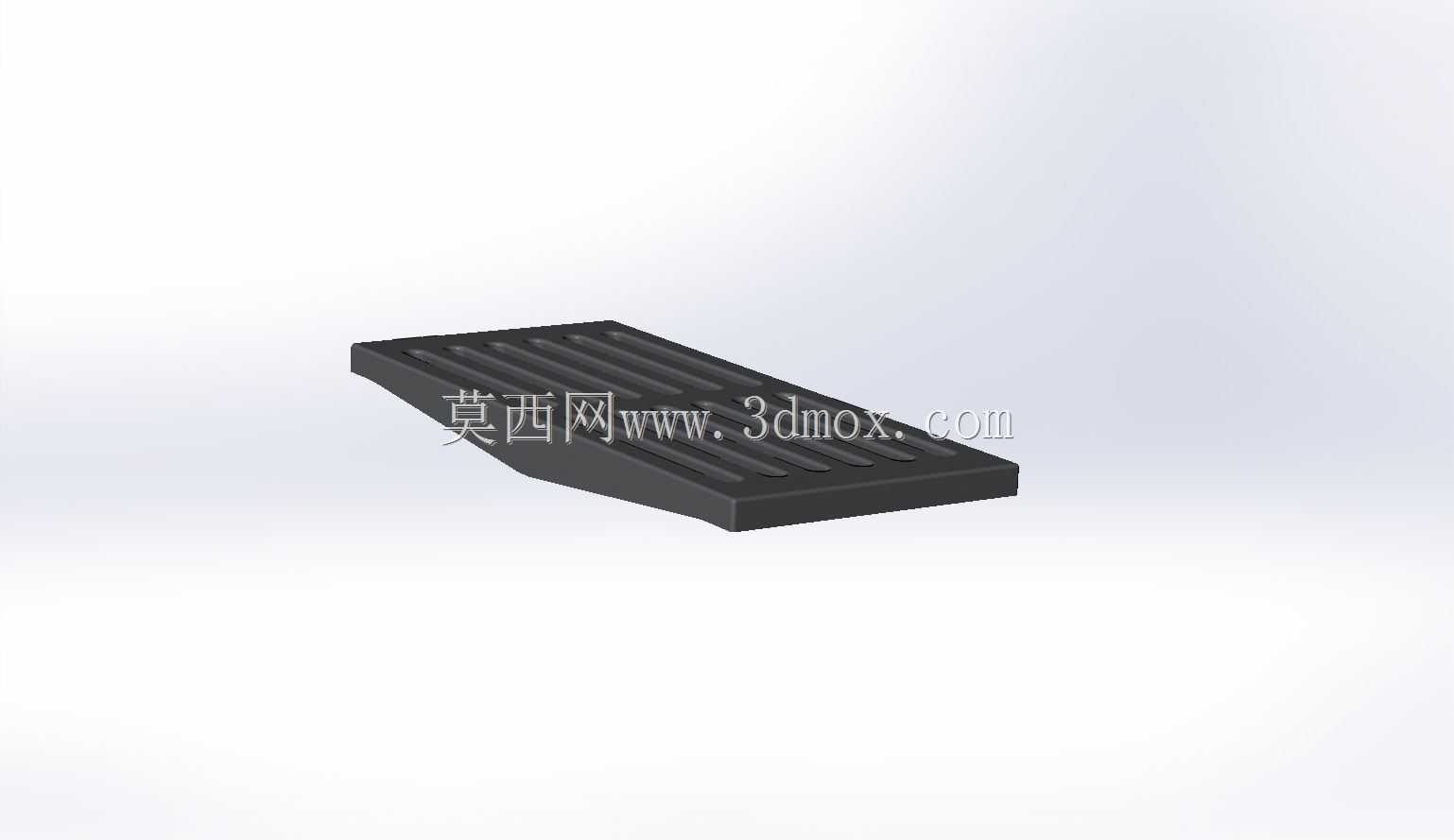

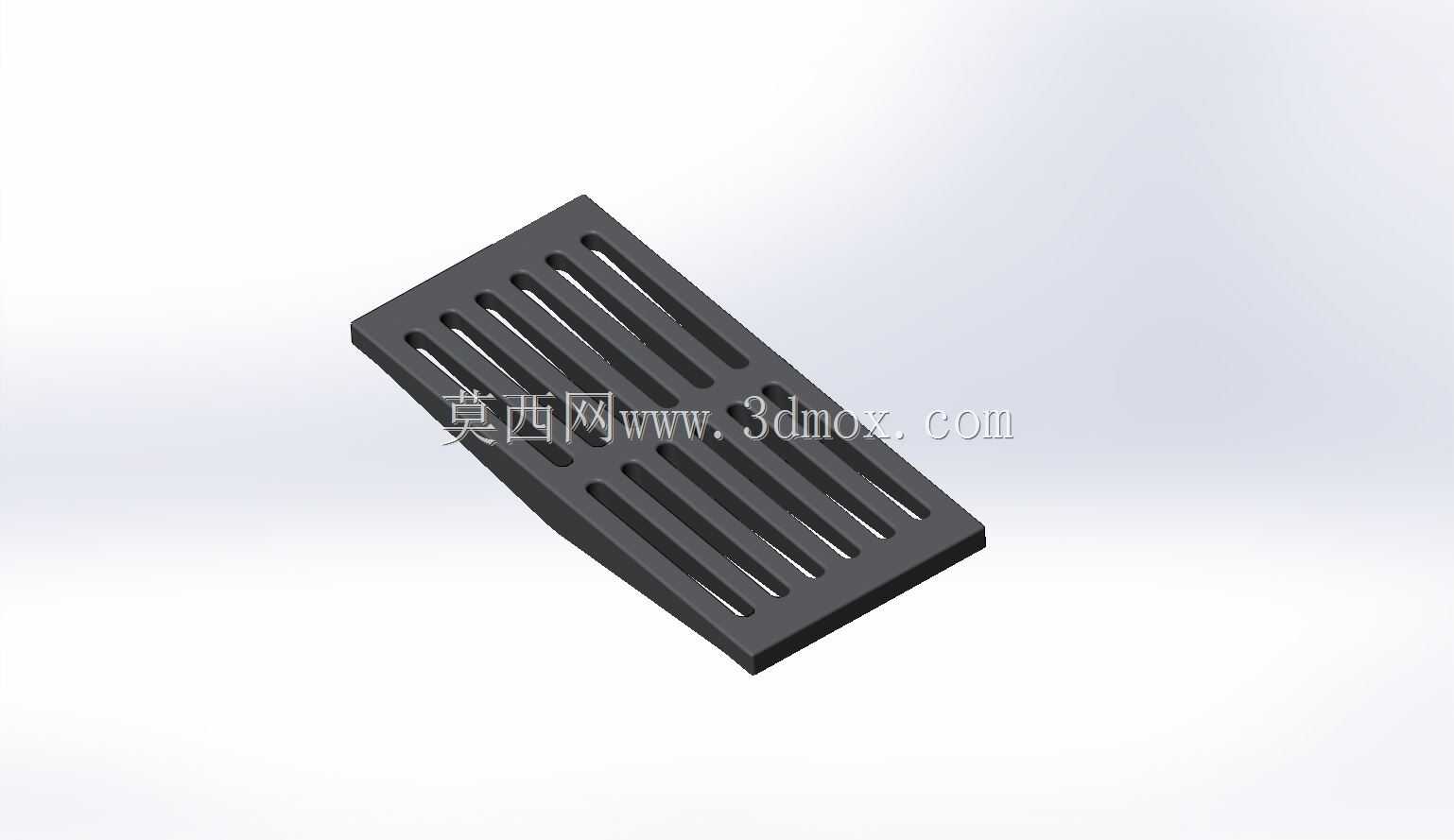

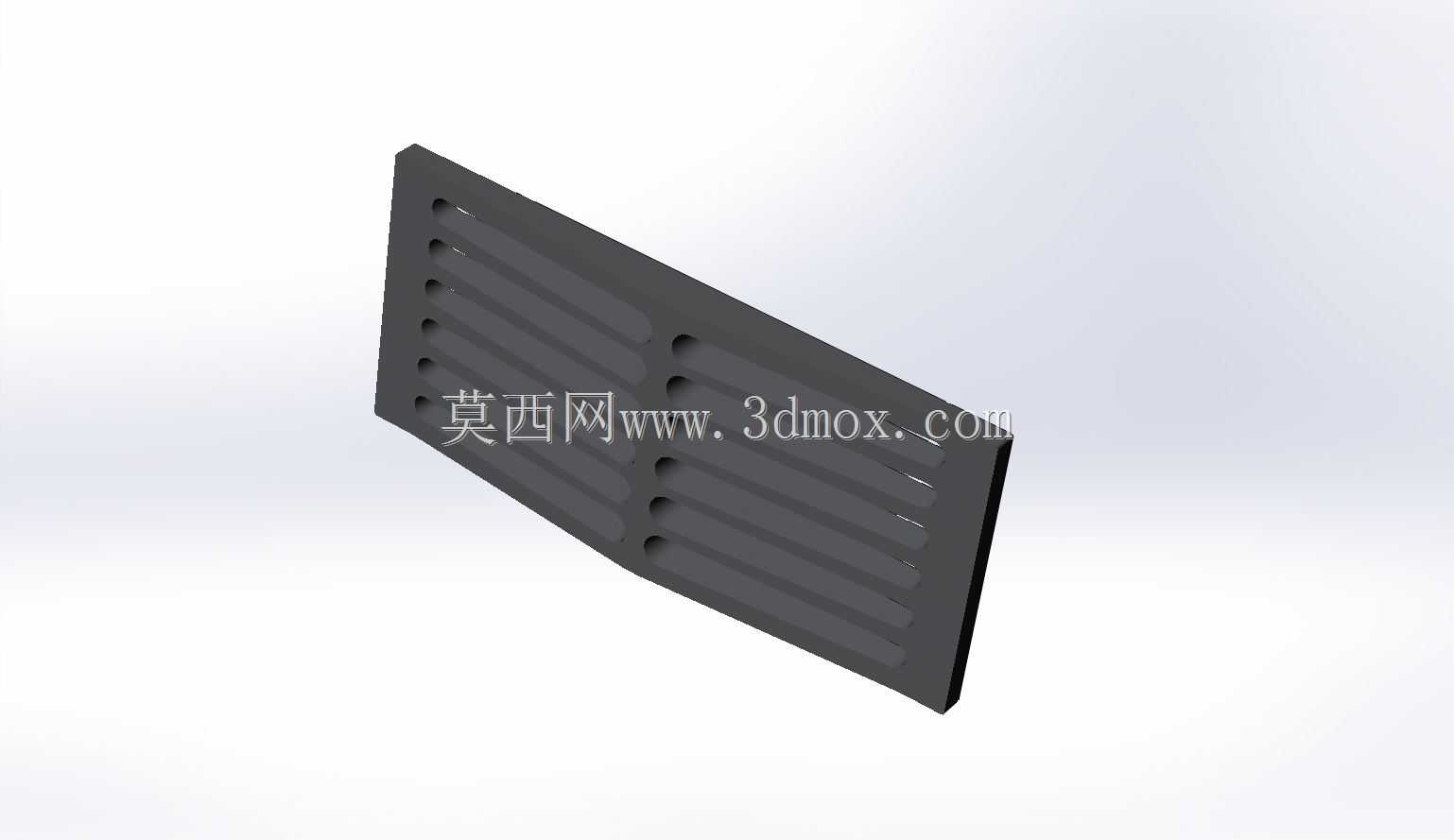

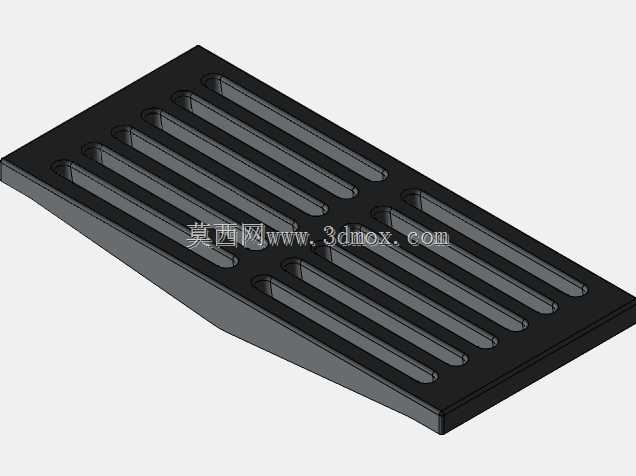

　　这款炉排在设计时首先确定了整体的矩形平板结构，整体外形尺寸控制在355mm×160mm×30mm的边界范围内，这个尺寸刚好适配多数中小型台式烤炉的燃烧腔安装位，安装时只需要在燃烧腔侧壁预留对应高度的承托凸台，不需要额外做固定结构就能直接放置，后期维护更换时可以直接取出清理，不需要拆卸其他部件。30mm的整体厚度设计，一方面保证了铸铁材质浇筑后的结构强度，即使长时间在高温炭火环境下工作，也不会因为热胀冷缩出现翘曲变形，避免炉排和安装腔之间出现缝隙漏炭；另一方面，足够的厚度能够让炉排在受热后储存一定热量，在炭块火力出现波动时，能够通过自身储热维持稳定的热辐射，减少食材烤制过程中因为火力忽大忽小出现的烤焦或者夹生问题。表面的条形开槽设计没有采用等宽的直槽结构，而是将开槽方向沿炉排的长度方向布置，槽宽控制在既能让炭灰顺利下落，又不会让未燃尽的小炭块掉落的尺寸，相邻的筋条宽度经过受力校核，即使满铺炭块加上偶尔放置重物的冲击，也不会出现断裂变形。开槽的边缘做了微小的倒角处理，避免清灰时锋利的边缘划伤操作人员，同时也减少浇筑过程中产生的毛刺残留，降低后期打磨的工作量。从安装边界来看，这款炉排的四个边角做了微小的圆角处理，安装时不会因为边角的毛刺卡滞在燃烧腔的承托台上，放置后整体平面度控制在合理范围内，不会出现局部凸起导致上部烤网放置不稳的问题。在实际选型适配时，只需要确认烤炉燃烧腔的内部长宽尺寸大于炉排的外形尺寸，

　　承托凸台的高度距离燃烧腔上沿的距离满足烤网的放置高度要求即可，不需要做额外的结构修改，适配性较强。针对炭火烤制的高温工况，这款炉排的结构没有设计多余的凸起或者复杂曲面，整个上表面除了条形开槽之外都是平整的平面，清灰时只需要用炉刷顺着开槽方向清扫，就能将表面积存的炭灰扫入下方接灰腔，不会出现卫生死角。筋条的截面采用上窄下宽的梯形结构，一方面是方便铸铁浇筑时的脱模，减少浇筑缺陷，另一方面上部较窄的筋条能够减少对炭块的遮挡面积，让更多的热辐射能够向上传递，提升热效率，下部较宽的结构则提升了筋条的整体结构强度，避免长期高温下出现筋条弯曲变形。在实际使用过程中，这种条形开槽的炉排相比网格状炉排，空气流通的阻力更小，炭块燃烧时的供氧量更充足，

　　起火速度更快，燃烧更充分，烤制过程中产生的烟气量明显减少，同时条形缝隙不容易被炭块或者食物残渣堵塞，即使有小块的食物残渣从烤网缝隙掉落，也能顺着条形槽滑落到接灰腔，不会卡在网格缝隙里被烤焦产生异味。对于结构设计从业者来说，这类看似简单的五金铸件，实际设计过程中需要平衡的因素很多，既要考虑生产制造的工艺性，减少浇筑后的加工工序，控制生产成本，又要考虑实际使用场景下的各种工况需求，从结构强度、通风效率、维护便捷性、安装适配性多个维度做权衡，不能只追求外观的规整而忽略实际使用中的体验。这款炉排的尺寸设计也考虑了和同系列其他规格炉排的通用性，相邻规格的炉排宽度保持一致，只是长度尺寸做梯度变化，生产时可以共用部分浇筑模具的侧边结构，降低模具开发成本，用户在更换不同尺寸的烤炉时，也可以根据燃烧腔长度选择对应规格的炉排，不需要重新适配安装结构。
