商用烧烤设备专用铸铁炉排结构设计

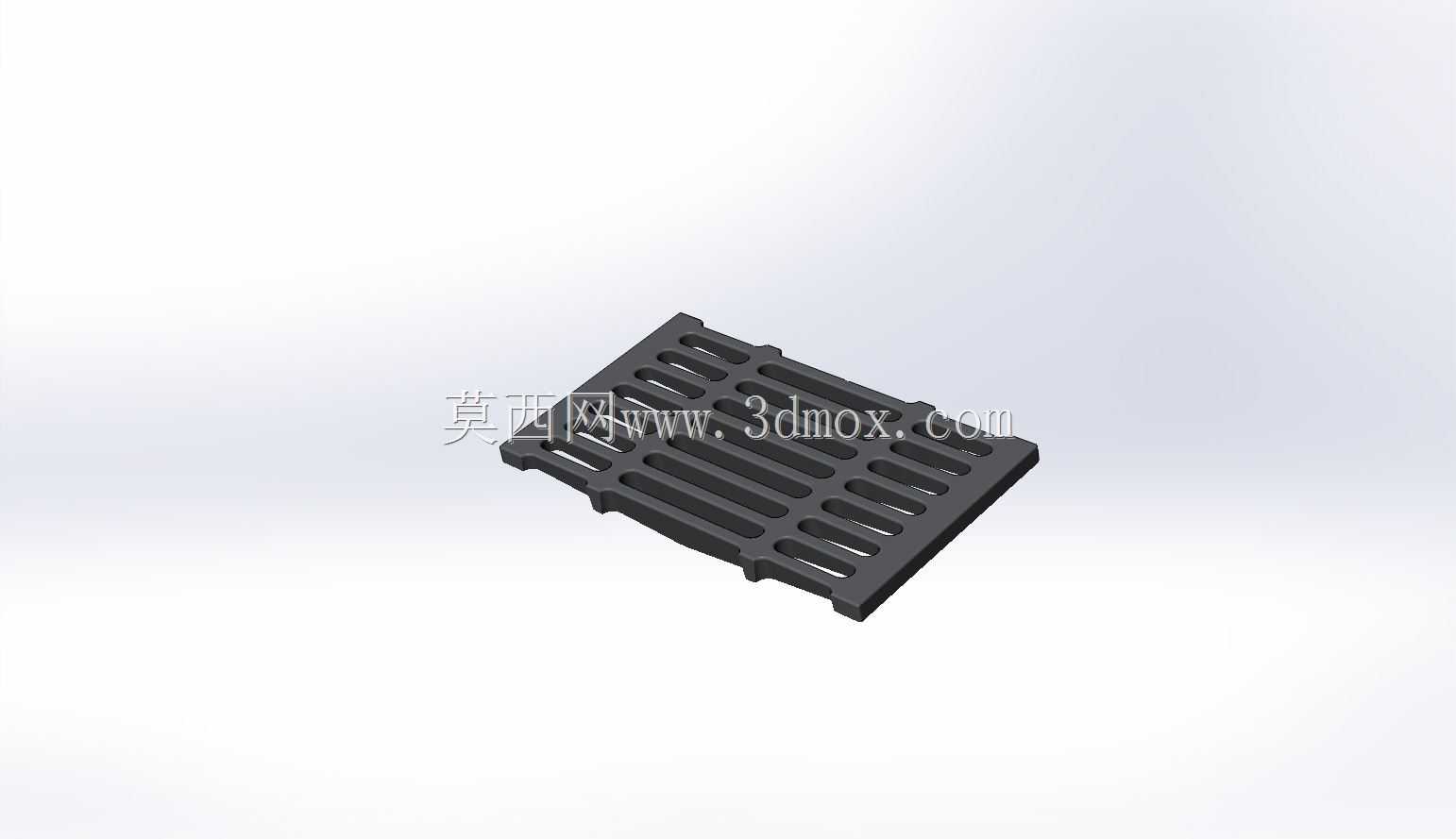

　　在商用烧烤设备、户外炭烤炉以及小型食品烘烤设备的结构组成中，炉排是直接承载燃料、传递热量同时阻隔燃料残渣掉落的核心承力部件，其结构设计的合理性直接影响燃烧效率、设备使用寿命以及日常清理维护的便捷程度。这款炉排在设计初期就充分考虑了商用场景下的高频使用需求，没有采用家用小型烤网的轻薄结构，而是选用一体铸造成型的结构方案，整体外形为规则矩形，长宽高尺寸分别为350mm、205mm、30mm，这个尺寸边界刚好适配市面多数中型台式炭烤炉、嵌入式烤腔的安装位，安装时不需要额外裁切调整，直接搁置在炉腔内部的支撑凸台上即可完成装配，侧边预留的微小凸起可以卡在支撑位的限位槽内，避免使用过程中因食材放置、翻动产生位移。从结构细节来看，

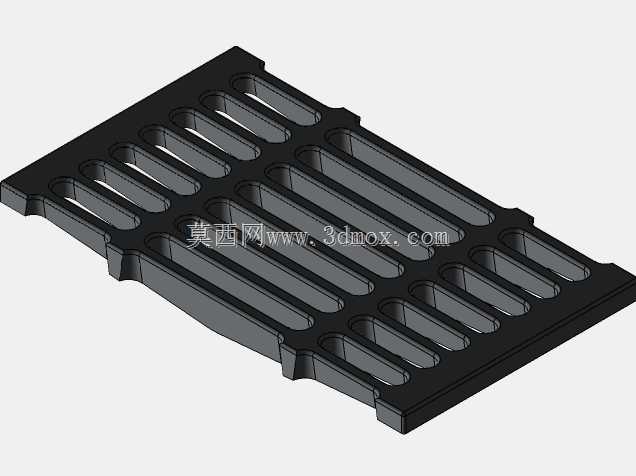

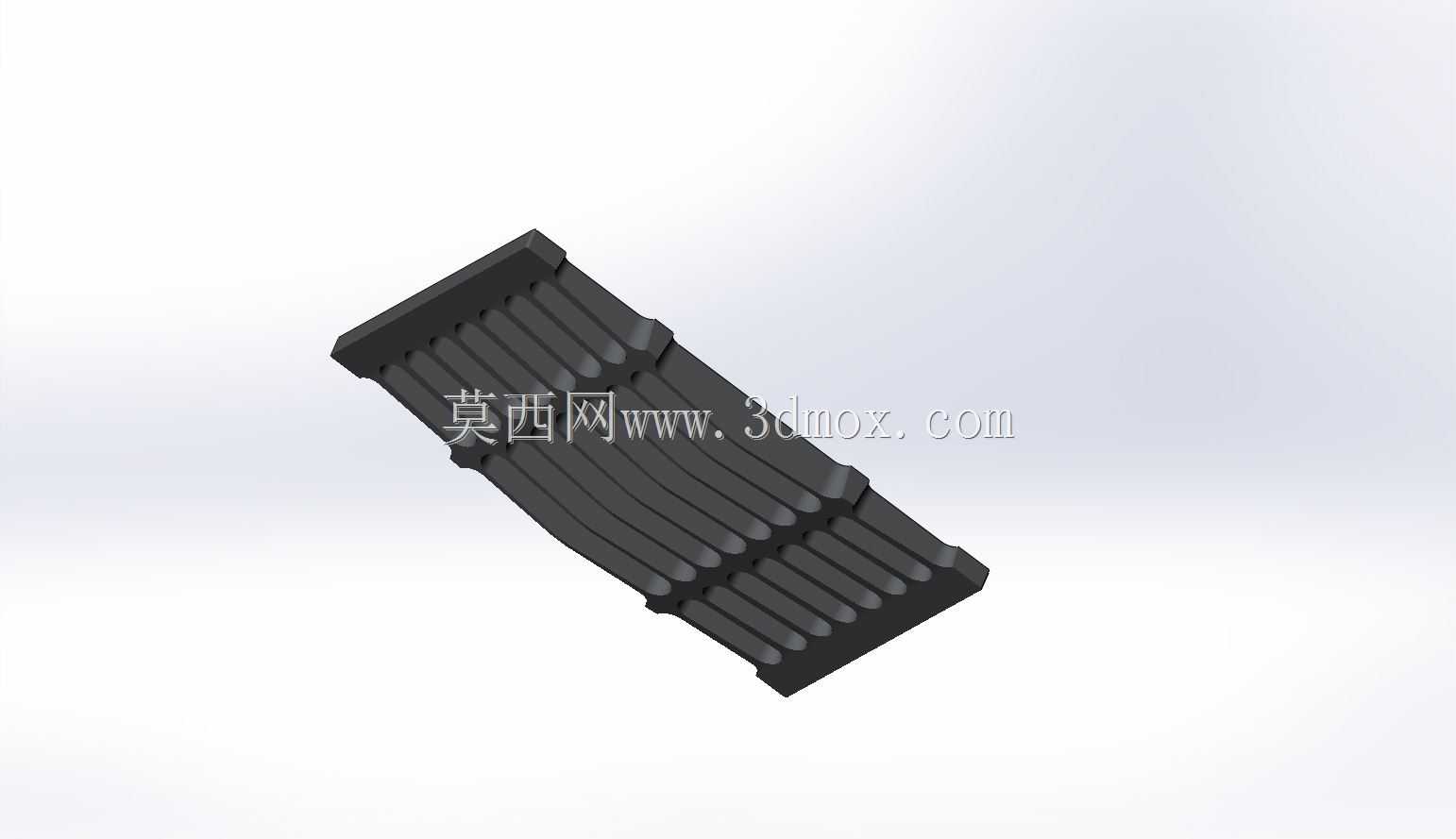

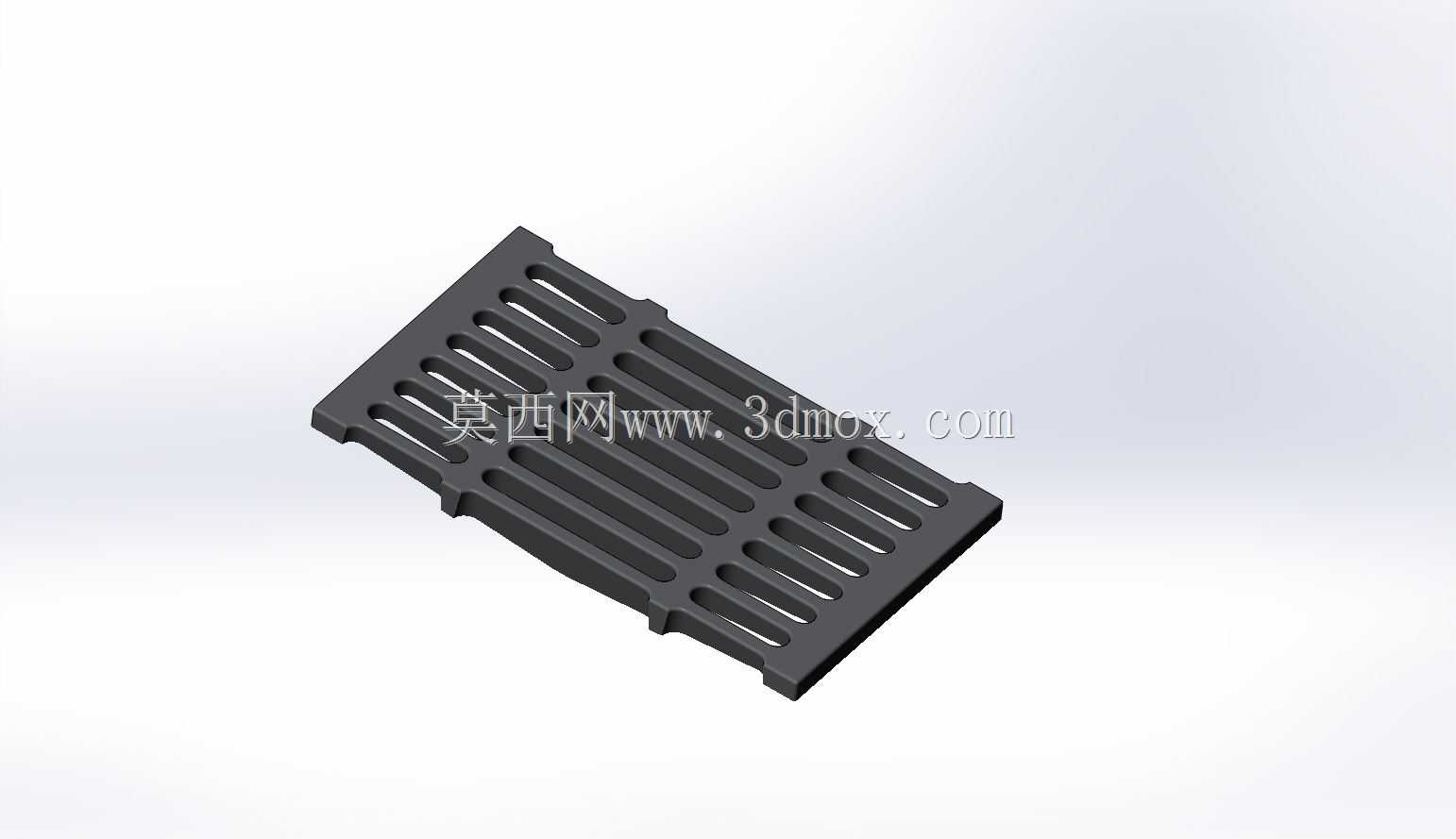

　　炉排表面的通槽采用长短错落的排布方式，长槽沿炉排长度方向布置，短槽分布在炉排两端区域，槽宽经过反复验证，既可以保证燃烧过程中空气的上下流通，为木炭燃烧提供充足的氧气补给，避免因通风不足导致木炭燃烧不充分、产生黑烟的问题，又能有效阻挡未燃尽的炭块、炭灰直接掉落到炉腔底部的接灰盘内，减少清理频次。炉排的筋条厚度做了针对性加强，相比普通薄铁皮冲压的炉箅子，铸造成型的筋条在高温环境下不容易出现变形、翘曲的问题，即使长时间处于炭火灼烧的高温状态，也能保持结构平整度，不会因为筋条变形导致炭块滑落、食材放置不稳。炉排的边缘做了圆弧过渡处理，没有尖锐的棱角，一方面可以避免安装、清理过程中划伤操作人员，另一方面也能减少应力集中，

　　降低铸件在急冷急热环境下出现开裂的概率。在实际使用场景中，这款炉排不仅可以用于传统木炭烤炉，也可以适配部分燃气烤炉的辐射热量传导结构，上方放置烤网后可以直接承载食材烤制，也可以作为固体燃料的承载层，配合不同的烤具完成煎、烤、烘等多种烹饪操作。设计过程中特意将筋条的上表面做了微小的弧度处理，烤制过程中产生的油污可以顺着筋条弧度从通槽流到下方接灰区，不会在炉排表面大量积留形成油垢，日常清理只需要用钢丝刷顺着通槽方向刷洗，就能将残留的炭渣、油污清理干净，维护难度很低。考虑到烧烤场景下会频繁接触油污、调料以及高温水汽，炉排的材质适配铸铁或者耐高温铸钢，表面不需要做额外的涂层处理，依靠材料本身的耐热性能就能满足长期使用需求，

　　不会因为高温释放有害物质。安装边界方面，炉排整体厚度30mm，安装时只需要炉腔内部支撑位距离炉腔上沿预留不小于35mm的高度空间，就能保证炉排上方有足够的燃料放置空间，同时不会让炭火距离烤网过近导致食材烤糊。两端的结构做了轻微的加厚处理，作为主要的承力位置，即使在炉排上堆满木炭、放置较重的铸铁烤盘，也不会出现弯折断裂的问题，承重能力完全满足商用场景的高强度使用需求。通风槽的排布密度经过优化，单位面积的通风占比控制在合理区间，既不会因为通风量过大导致木炭燃烧过快、热量流失，也不会因为通风不足导致炭火熄灭，能够让木炭保持稳定的燃烧状态，热量均匀向上传递，保证炉排上方各个位置的温度差控制在较小范围内，避免烤制食材时出现局部烤焦、局部不熟的问题。
