V6发动机气缸盖密封垫片结构设计

　　在V型六缸内燃机的整机装配体系中，气缸盖与缸体结合面的密封性能直接决定了动力单元的运行稳定性，这款垫片正是为匹配对应排量V6发动机的缸盖结合面形态开发的密封构件，主要承担燃烧室高压燃气、冷却回路冷却液、润滑回路机油的多介质隔离密封作用，一旦密封失效，轻则出现缸压不足动力下降、油水混合引发润滑失效，重则会导致活塞、气门等核心运动部件过热烧蚀，是发动机装配环节中容错率极低的关键密封零件。从实际装车应用场景来看，这类垫片主要适配夹角为60度的常规V6布局动力单元，覆盖乘用车辆、轻型商用车辆、小型固定式动力机组等搭载V6内燃机的设备，在发动机大修、缸盖拆解复装、整机生产装配环节都是必须更换的一次性密封零件，不具备重复使用的特性，

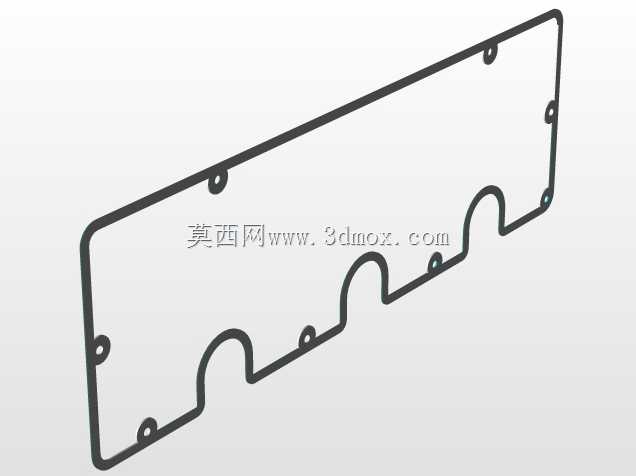

　　每次缸盖螺栓松开后都需要更换全新垫片，避免残余压痕导致的密封压力分布不均问题。在产品功能特性设计上，这款垫片采用整体式冲压成型的密封筋结构，整体轮廓完全贴合V6发动机单侧缸盖的结合面外边界，沿着三个燃烧室的周边设置了连续的全周密封筋，对应缸体上的螺栓过孔位置，也单独设置了环形密封凸台，避免螺栓孔位置出现油水渗漏；同时垫片上预留了对应位置的定位孔，装配时可以直接套在缸体预装的定位销上，完全规避人工对位偏差导致的密封带错位问题，不需要额外打密封胶辅助密封，依靠螺栓按规定扭矩拧紧后密封筋的弹性变形，填充结合面微观的加工凹凸不平，实现各腔室的可靠隔离。从设计思路层面来看，这款垫片的轮廓走向完全匹配V6发动机单侧缸盖的非规则矩形形态，

　　三个避让燃烧室的弧形缺口位置是密封设计的核心区域，这些位置直接接触燃烧室的高温高压燃气，工作温度区间跨度大，冷机状态与全负荷高转速状态的温差可达数百度，因此密封筋的高度、宽度、冲压圆角都经过匹配计算，保证在螺栓规定拧紧力矩下，密封筋的压缩率处于合理区间，既不会因为压缩量过大导致垫片永久变形失去回弹能力，也不会因为压缩量不足导致密封比压不够出现渗漏；同时垫片上的各个安装孔位的位置度公差严格控制，保证装配后所有孔位与缸体、缸盖的对应通道完全同轴，不会出现通流截面被遮挡的问题，避免影响冷却、润滑回路的流通效率。在外形尺寸与安装边界的匹配上，这款垫片的外轮廓完全贴合缸盖结合面的外缘，不会超出缸体与缸盖的结合面边界，

　　避免装配后与周边的气门室盖、进排气歧管等周边附件产生干涉；垫片的厚度根据缸体与缸盖结合面的平面度公差、螺栓的伸长量、密封筋的回弹特性综合确定，安装后不会改变燃烧室的设计容积，避免因为垫片厚度偏差导致发动机压缩比偏离设计值，影响动力输出与排放表现；所有螺栓过孔的孔径略大于缸盖螺栓的公称直径，既可以保证螺栓顺利穿过，也能给螺栓装配时的微小位置偏差留出足够余量，不会出现螺栓卡滞导致的拧紧力矩不准问题。在实际装配验证环节，这类垫片需要配合转角法拧紧工艺，按照从中间向两端的顺序分次拧紧缸盖螺栓，保证整个垫片平面的压紧力均匀分布，避免局部压力过大压溃垫片，或是局部压力不足出现渗漏；同时垫片的材料选型匹配发动机的工作温度与介质特性，能够长期耐受冷却液、机油的腐蚀，在发动机全生命周期的设计里程内保持密封性能稳定，不会出现材料老化变硬导致的密封失效问题。
