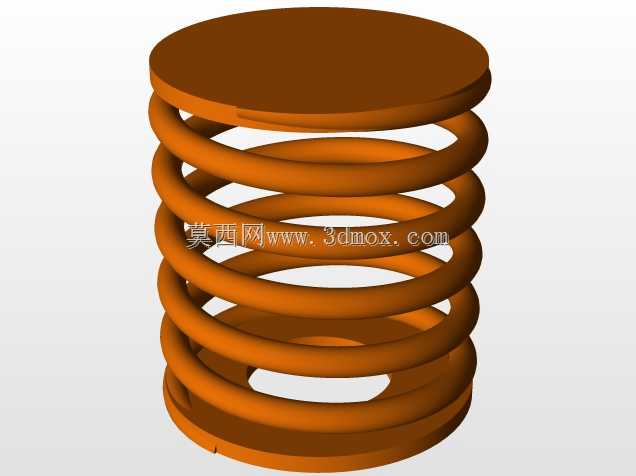

V6背衬圆柱螺旋压缩弹簧结构设计

　　在V6动力总成的配气与附属传动机构布局中，背衬弹簧的作用常被初入行业的设计人员低估，它并非普通的通用压缩弹簧，而是承担着衬套组件轴向缓冲、间隙补偿、振动衰减多重作用的核心弹性元件，很多衬套早期磨损、传动异响问题，追根溯源都和背衬弹簧的刚度匹配、安装边界设计不合理直接相关。做这类弹簧的三维结构设计时，首先要跳出“按标准件选参数就行”的误区，得先把实际工况的边界摸透：V6机型的背衬安装位位于缸盖侧的衬套安装腔内部，轴向安装空间是被周边的缸盖水套、螺栓孔、润滑油道严格限制的，弹簧的外径不能超出衬套的内孔导向范围，否则工作过程中弹簧外圈会和衬套内壁发生偏磨，金属磨屑一旦进入润滑油路，会造成轴瓦、凸轮轴配合面的异常磨损；

　　弹簧的内径也要留出足够的中心过件空间，要保证衬套定位销、润滑油路的通流截面不会被弹簧圈遮挡，避免润滑油供油不足引发的衬套烧蚀问题。从功能特性来看，这款背衬弹簧采用等节距圆柱螺旋结构，两端设置并圈磨平的支撑端，每端的支撑圈数控制在1圈左右，磨平后的端面平面度要控制在0.1mm以内，这样才能保证弹簧在压缩过程中不会发生偏斜，端面和衬套端面、安装腔台阶面的接触应力均匀分布，不会出现局部应力集中导致的弹簧端圈断裂。弹簧的有效圈数设计要匹配工作行程的需求，V6机型的背衬弹簧工作行程通常在3-5mm区间，刚度不能设计得过硬，否则会导致衬套受到的轴向预紧力过大，衬套和配合轴颈的摩擦阻力升高，传动效率下降，冷启动阶段还容易出现衬套卡滞的问题；

　　刚度也不能过软，否则无法抵消传动过程中的轴向冲击载荷，衬套会出现轴向窜动，产生异响的同时还会加速配合面的磨损。建模过程中要重点关注几个容易出错的细节：首先是弹簧的旋向，要和配合位置的轴件转动方向匹配，避免轴件转动时弹簧出现松脱、跟转的问题；其次是弹簧的端圈处理，不能直接用螺旋线扫掠出全有效圈的结构，要单独做出并圈的过渡段，磨平端面的切除特征要严格按照工艺要求设置角度，保证支撑面的接触面积达到端圈面积的75%以上，和实际加工出来的零件状态一致；另外还要预留弹簧的并紧高度尺寸，要保证弹簧被压缩到并紧位置时，整体高度不会超出安装腔的最小轴向间隙，避免机构运动到极限位置时弹簧被压并失效，甚至出现弹簧圈塑性变形的问题。实际选型验证阶段，

　　还要结合弹簧的工作频率做共振校核，V6发动机的怠速到额定转速区间，背衬弹簧的固有频率要避开动力总成的激励频率区间，避免工作过程中出现共振，导致弹簧早期疲劳断裂。很多设计人员做这类弹簧模型时，只关注弹簧的线径、中径、自由高度几个核心参数，忽略了端圈处理、安装导向间隙、旋向匹配这些细节，导致做出来的模型导入装配体后出现干涉，或者按照模型加工出来的零件装机后出现各种故障，这都是脱离实际工况做设计的典型问题。这款弹簧的三维结构完全按照实际装机的尺寸链要求搭建，所有结构特征都对应实际加工工艺，不管是用于装配干涉检查、运动仿真分析，还是用于后续的弹簧刚度有限元校核、疲劳寿命计算，都能直接调用，不需要再做额外的结构修正。在装配关系上，弹簧安装时两端分别抵靠在衬套端面和安装腔的定位台阶上，预压缩量要控制在自由高度的10%-15%区间，这个预压缩量既能保证初始状态下弹簧就提供足够的预紧力消除装配间隙，又不会让弹簧长期处于过大的静应力状态下，有效延长弹簧的疲劳使用寿命。弹簧的表面处理也要在建模时做对应的结构预留，通常这类弹簧会采用喷丸处理提升表面压应力，再做氧化防锈处理，建模时不需要做表面纹理的细节，但要保证弹簧的表面没有尖锐的棱角，避免应力集中点的存在，对应实际加工过程中的倒钝工序要求。
