24V直流微型直流水泵结构设计

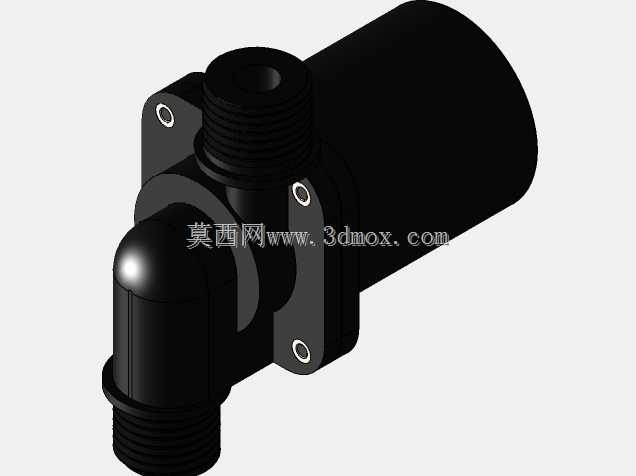

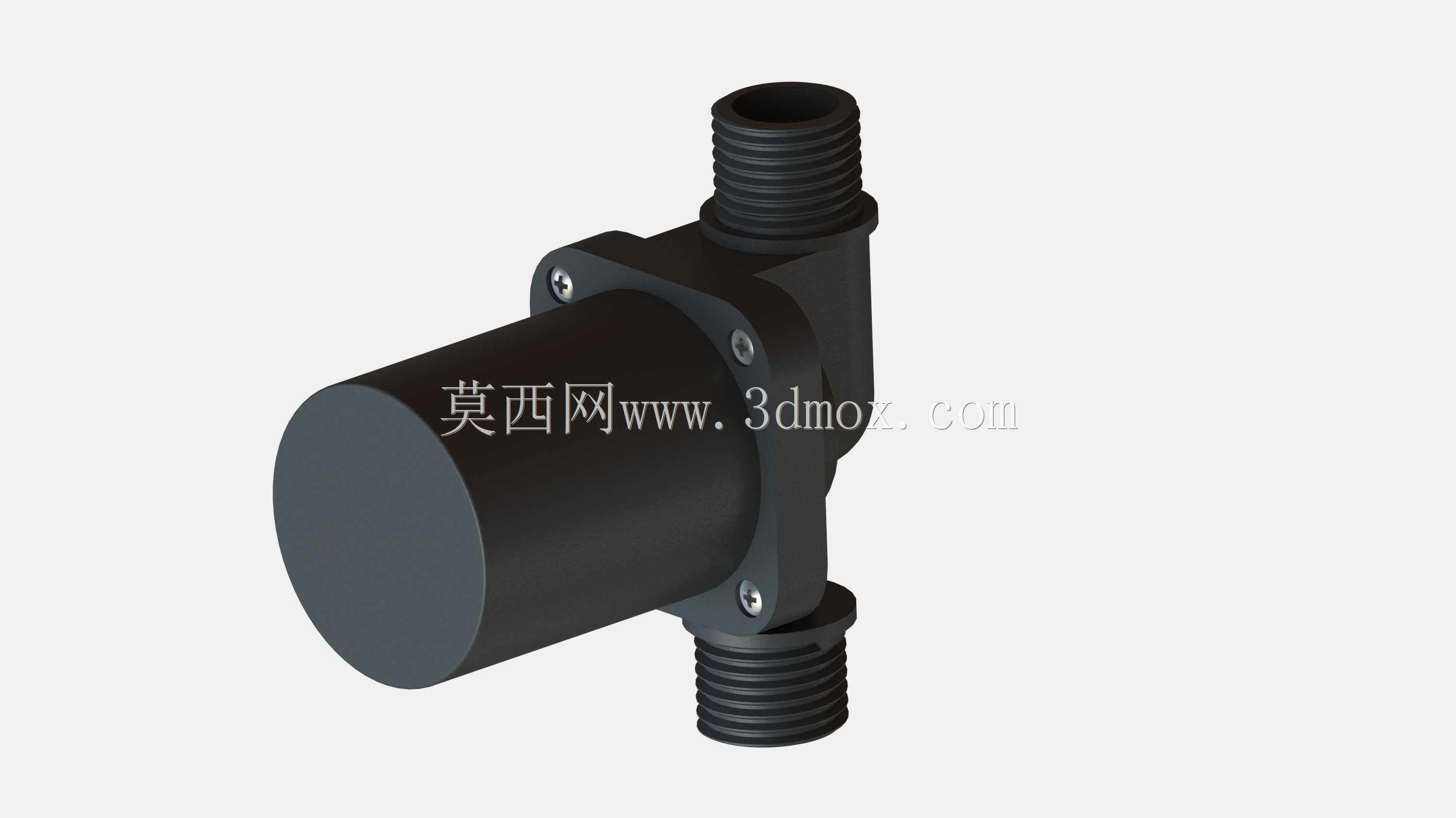

　　这款24V直流驱动的微型水泵，在小型流体输送场景中有着非常广泛的适配性，常见于小型净水设备循环回路、桌面级水冷散热系统、小型园艺灌溉装置、车载供水单元这类对安装空间、供电电压有明确限制的工况中，和交流工频水泵相比，它不需要搭配逆变转换模块，直接对接常见的24V直流供电回路即可工作，在移动类设备、低压供电场景下的适配优势十分明显。从结构设计逻辑来看，这款泵采用了电机与泵腔同轴集成的布局，驱动端的圆柱形腔体内置直流无刷驱动单元，和传统有刷结构的微型水泵相比，运转时的碳刷磨损问题被彻底规避，连续运转的寿命周期更长，也不会因为碳磨屑掉落污染输送的流体介质，在输送洁净水体、对介质洁净度有要求的回路中适用性更强。

　　泵体的进出流道采用了上下同侧的外螺纹接口设计，两个接口的螺纹规格统一，安装时不需要额外区分进出水方向的适配接头，常规的塑料软管、硬管接头都可以直接通过螺纹旋合对接，接口处的密封面做了平端面设计，搭配常规的丁腈橡胶密封圈就可以实现静密封，不需要额外做密封胶填充，后期维护拆装的效率更高。安装固定结构上，泵体中部的方形法兰边预留了四个对称的安装孔位，孔位的中心距做了标准化匹配，既可以通过螺栓穿过孔位将泵体固定在设备的安装基板上，也可以搭配减震橡胶圈实现悬浮式安装，降低泵体运转时的振动传递到设备主体上，避免共振带来的噪音问题。从安装边界来看，这款泵的整体径向尺寸控制得非常紧凑，驱动端的圆柱外径和中部法兰的边长差值控制在合理范围，

　　在狭小的设备腔体内布置时，不需要预留过大的操作空间，进出水接口的轴向伸出长度也做了优化，对接管路后不会因为管路接头的长度额外占用过多的安装纵深，在紧凑结构的设备内部做管路排布时，管路弯折的半径要求更低，不容易出现管路折死影响通流的问题。功能特性层面，这款泵的叶轮结构采用了离心式设计，和同等体积的隔膜式微型水泵相比，它的出水流道更顺畅，运转时的流体脉动更小，输送水体时不会出现明显的水流抖动，在对水流稳定性有要求的冷却循环、精准供水场景中，不需要额外加装稳流腔体就可以获得相对平稳的出水压力。泵腔和电机腔之间采用了静密封隔离结构，动密封部位选用了耐磨陶瓷轴套搭配橡胶密封件的组合，既可以降低转轴运转时的摩擦阻力，提升泵的整体工作效率，

　　也可以避免输送的水体渗入电机腔体造成驱动单元短路损坏，在长时间连续运转的工况下，密封件的磨损速率更低，维护周期更长。在实际选型适配时，需要注意这款泵的供电为24V直流，接线时需要区分正负极来调整叶轮的转向，转向错误会导致进出水方向反向，无法实现正常的流体输送；同时它的适用介质为常温洁净水体，不适合输送含有大颗粒杂质的污水、带有腐蚀性的化学流体，否则会造成叶轮卡滞、密封件腐蚀损坏的问题。在三维建模过程中，这款泵的所有配合面都做了公差匹配设计，法兰安装孔的位置度、螺纹接口的同轴度、转轴与泵腔的同心度都预留了合理的装配公差，在做设备整体装配干涉检查时，可以直接调取模型匹配安装位，不需要额外调整安装孔位、接口位置的尺寸，能够有效缩短结构设计阶段的选型适配周期。和市面上同规格的微型直流水泵相比，这款结构的泵体外壳全部采用增强工程塑料注塑成型，重量更轻，在移动类便携设备上安装时不会带来过大的负重负担，同时塑料材质的耐水腐蚀性能更好，长期在潮湿环境下工作也不会出现壳体锈蚀的问题，不需要额外做表面防锈处理，生产加工的成本也更可控。在管路对接设计时，两个外螺纹接口的端部做了倒角导向，安装接头时更容易对准螺纹，不会出现螺纹错牙导致的接口漏水问题；泵体的边角位置全部做了圆角过渡，没有尖锐的棱角，在设备内部装配操作时，不会划伤操作人员的手部，也不会刮破周边布置的线缆、管路，提升装配过程的安全性。
