快装式小型直流驱动蠕动泵结构设计

　　这款蠕动泵的结构设计，首先围绕小流量精准输送的核心需求展开，在实验室分析仪器、小型医疗设备配套、环保水质采样装置、家用饮品调配设备这类对流体输送精度、防交叉污染有高要求的场景中，这类结构的泵体有着不可替代的应用优势。不同于离心泵、齿轮泵这类需要流体接触泵腔内部金属或塑料构件的结构，蠕动泵的输送原理是通过滚轮持续挤压弹性软管，让软管内部形成负压吸入流体，再随着滚轮位移推动流体向前输送，全程流体只和软管内壁接触，完全不会接触泵体的其他结构部件，从根源上避免了流体被泵体构件污染、或是不同流体输送时的交叉残留问题，这也是这类泵在对卫生等级、流体纯度要求高的场景中被广泛选用的核心原因。

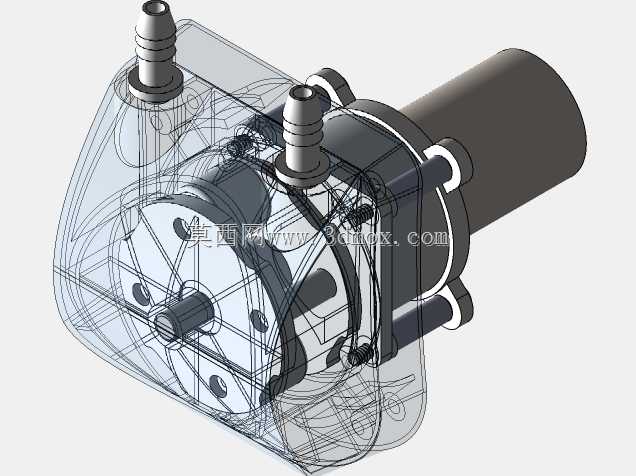

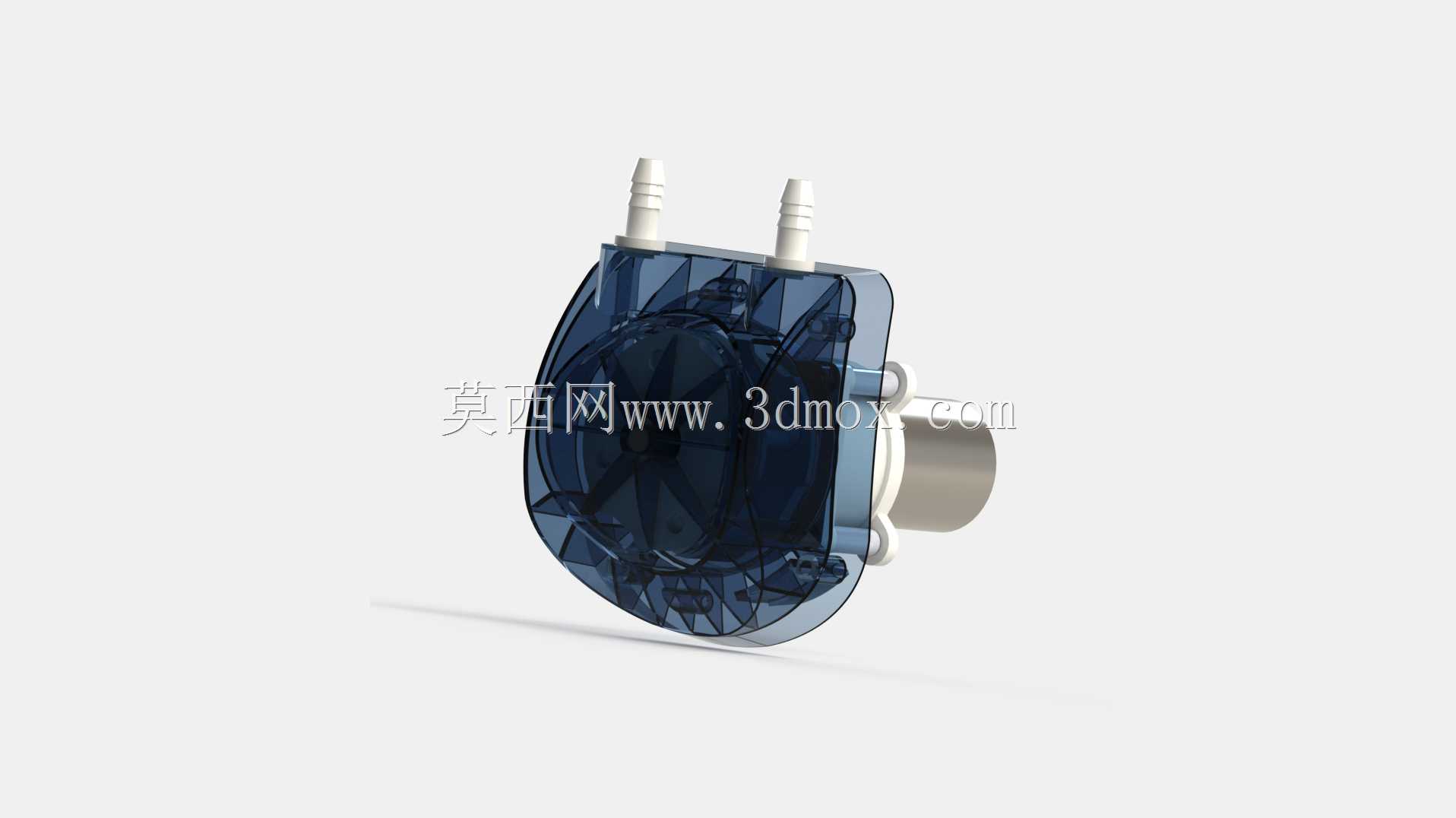

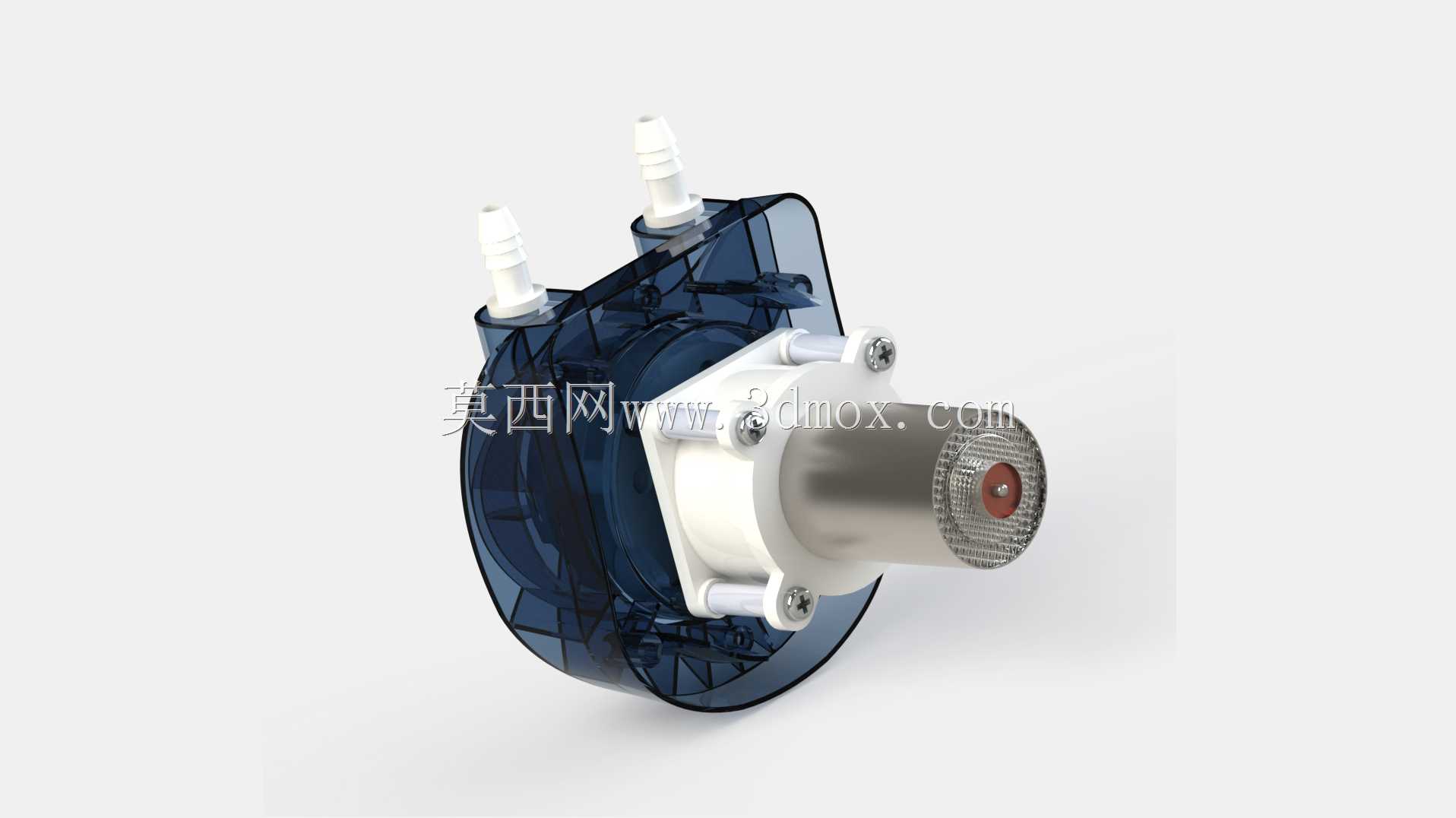

　　从结构布局来看，这款泵采用了驱动电机与泵头直连的集成式设计，没有额外设置传动减速的外置齿轮组，而是将减速结构集成在电机尾部端盖内部，大幅压缩了泵体的整体轴向尺寸，在安装空间局促的小型设备内部，这种紧凑布局能有效降低对设备内部安装空间的占用。泵头的上盖采用半透明深蓝色工程塑料材质，这种材质选择并非单纯为了外观辨识度，半透明结构可以让运维人员在设备运行过程中直接观察内部滚轮的运转状态、软管的挤压形变情况，不需要拆解泵头就能快速判断是否存在软管磨损、滚轮卡滞、空转无液的异常问题，大幅降低日常运维的排查难度。泵头侧方伸出的两个快插式宝塔接头，是专门针对小口径柔性软管设计的连接结构，接头外壁的多级倒刺结构可以在软管插入后形成多层密封卡位，不需要额外加装喉箍就能实现可靠的管路连接，在需要频繁更换管路、或是设备组装空间局促无法操作喉箍紧固工具的场景下，这种接头设计能大幅提升组装和维护的效率。

　　在泵头的核心挤压结构设计上，这款泵采用了三滚轮对称布局的转子结构，相比两滚轮结构，三滚轮在运转过程中对软管的挤压过渡更平顺，流体输出的脉动幅度更小，不会因为滚轮交替挤压产生过大的流量脉冲，在需要稳定小流量输出的场景比如试剂滴加、药剂输送环节，更小的脉动可以让流量控制精度提升一个等级。滚轮的材质选用了低摩擦系数的工程塑料，表面做了镜面抛光处理，在挤压软管滚动的过程中，不会对软管外壁产生过度的刮擦磨损，能有效延长软管的使用寿命，减少耗材更换的频率。转子和电机输出轴的连接采用了D型轴卡位结构，装配时不需要额外的定位销或是紧定螺丝，只要将转子对准输出轴的D型切面推入，再通过端盖的卡扣结构锁紧泵头上盖就能完成组装，整个泵头的拆解和重装不需要任何专用工具，在需要更换磨损软管的时候，只需要拨开泵头两侧的卡扣，掀开上盖就能取出旧软管、装入新软管，整个更换过程可以在十几秒内完成，非常适合需要频繁更换耗材、或是现场运维条件有限的使用场景。

　　从安装边界的设计来看，泵体的安装固定依托电机前端的法兰安装面，法兰面上预留了两个对称的安装孔位，安装时只需要在设备安装板上对应位置开出两个过孔，用螺丝从安装板背面穿入锁紧就能完成泵体的固定，不需要设计复杂的安装支架，也不需要额外做同轴度校准，因为泵头转子和电机轴是直连结构，出厂时已经完成了动平衡校准，用户安装时只要固定好电机法兰就能保证泵头的运转同轴度，不会出现因为安装偏差导致的滚轮偏磨、软管异常磨损的问题。在进出液管路的布局上，两个宝塔接头的中心距、伸出长度都做了标准化的尺寸设计，在配套设备的管路布局设计时，可以直接按照固定的接头位置预留管路走位空间，不需要针对泵体接头做额外的结构适配。

　　在功能特性的适配设计上，这款泵的直流驱动结构可以很方便地通过PWM信号调整电机转速，从而实现0到额定流量范围内的无级流量调节，在不同的输送场景下，比如需要快速抽液排空、或是需要微量精准滴加的时候，只需要调整给电机的供电占空比就能调整输出流量，不需要更换泵体或是调整泵头结构。泵头的软管卡槽做了精准的尺寸限位，软管装入后不会因为滚轮的挤压出现位移、窜动的问题，即使在长时间连续运转的情况下，软管也能保持在正确的挤压位置，不会出现脱管、漏液的问题。另外泵头上盖和底座的卡扣结构做了防松设计，在设备运输、或是泵体运转产生振动的情况下，卡扣不会因为振动自行松脱，避免出现泵头散开、软管脱出的故障。

　　针对实际使用中可能出现的空转问题，这款泵的结构也做了对应的适配，因为蠕动泵空转时只是滚轮空挤软管，不会像离心泵那样出现密封件干磨烧毁的问题，即使出现短时的无液空转，也不会对泵体本身造成损坏，这对于无人值守的采样设备、自动加注设备来说非常友好，不需要额外设置空转保护的传感器，就能降低设备的故障风险。在材质的耐腐蚀性适配方面，泵头的塑料构件都选用了耐常见弱酸碱、常规化学试剂的工程塑料材质，配套的软管可以根据输送流体的特性选择不同材质，比如输送普通水溶液可以选用硅胶管，输送弱腐蚀性试剂可以选用 PharMed 管或是特氟龙衬层软管，泵头结构本身不需要做任何改动，只要更换对应材质的软管就能适配不同的流体输送需求，通用性非常强。
