EVA06型进水电磁阀结构设计

　　这款进水类电磁阀在民用及商用流体控制场景中应用十分广泛，常见于全自动洗衣机、商用制冰机、小型净水设备、智能卫浴供水回路这类需要通断控制水路的终端设备上，核心作用是依靠电磁线圈得电失电产生的磁力变化，驱动内部阀芯完成水路的导通与截断，替代传统手动阀实现自动化供水控制，不需要人工操作就能匹配设备的运行逻辑完成供水启停。

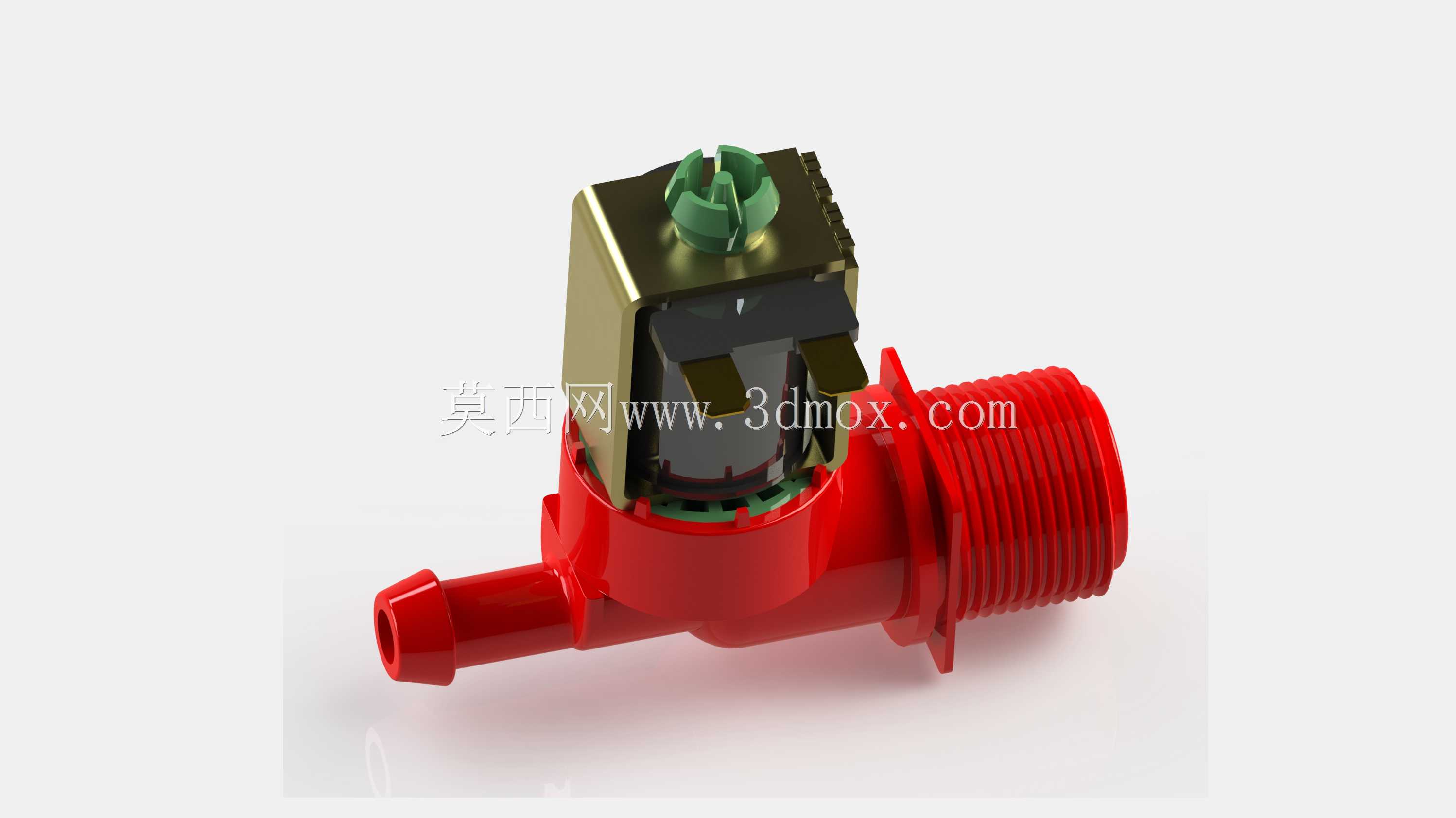

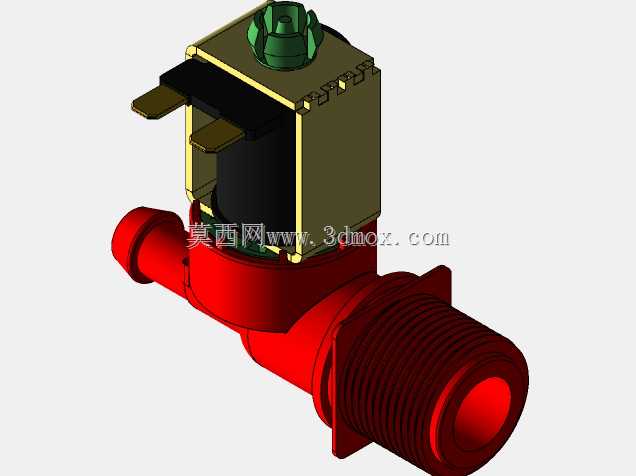

　　从实际安装适配的角度看，该阀的流体通路部分采用红色工程塑料一体注塑成型，一侧为外螺纹结构，用于和设备的主供水硬管做螺纹旋合连接，螺纹规格适配常规家用供水支路的通用管径，安装时不需要额外做变径转接，另一侧为宝塔式竹节接头，可直接插接柔性输水软管，配合喉箍锁紧就能完成密封连接，整体安装边界紧凑，线圈部分的金属支架做了接地定位凸点，安装时可以直接卡在设备预设的安装卡槽内，不需要额外设计复杂的固定支架，能有效缩减设备内部的管路排布空间。

　　设计过程中首先考虑的是水路部分的密封可靠性，流体腔的流道做了平滑过渡处理，没有直角突变结构，能降低水流经过时的压损，同时避免长期使用后水中杂质在拐角处淤积卡滞阀芯；电磁驱动部分采用框架式金属导磁结构，将线圈完全包裹在内，既可以提升磁路的导磁效率，降低线圈工作时的功耗，也能对线圈形成物理防护，避免设备装配或者运输过程中磕碰损伤线圈漆包线。顶部的绿色塑料端盖做了卡扣式结构，和金属导磁框架直接卡合固定，不需要螺丝紧固，既方便生产时的快速装配，也能在后期维护时快速拆开检查内部阀芯的磨损情况。

　　阀芯部分的动铁芯采用耐水腐蚀的软磁材料加工，和静铁芯之间设置了复位弹簧，线圈失电时弹簧的弹力会推动动铁芯压紧密封胶垫，彻底截断水路，避免出现内漏；线圈得电时产生的电磁吸力克服弹簧弹力吸合动铁芯，密封胶垫抬起，水流即可从进水端流向出水端。整个电磁驱动部分和流体腔之间做了隔水密封结构，将带电部件和过水流道完全隔离，避免工作过程中出现漏电风险，满足涉水电器的安全防护要求。

　　在结构细节处理上，流体腔的外壁做了多道环形加强筋，既可以提升塑料壳体的承压能力，在供水压力出现波动时不会出现壳体开裂的问题，也能在安装旋合螺纹时增加壳体的抗扭强度，避免安装力过大导致壳体拧裂。出水端的宝塔接头做了多道倒刺结构，软管插接后倒刺会嵌入软管内壁，即使供水压力出现短时波动，也不会出现软管脱落漏水的问题。线圈的引出线位置做了防拉脱结构，设备装配时拉扯引线不会导致引线和线圈的焊点脱落，提升产品的装配容错率。

　　从选型适配的角度看，这款阀的通径设计匹配小流量供水场景的需求，额定工作压力覆盖常规市政供水的压力范围，不需要额外加装减压阀就能直接使用，动作响应速度快，得电后数毫秒内即可完成开阀动作，失电后依靠弹簧力快速复位关阀，不会出现关阀延迟导致的过量供水问题。整体结构没有复杂的异形零件，所有塑料件都可以采用注塑工艺批量生产，金属零件采用冲压及常规机加工即可完成，生产装配流程简单，适合大规模量产，能有效控制制造成本，同时零件的通用化程度高，后期维护更换配件十分方便。
