三通法兰连接式流体换向阀体结构

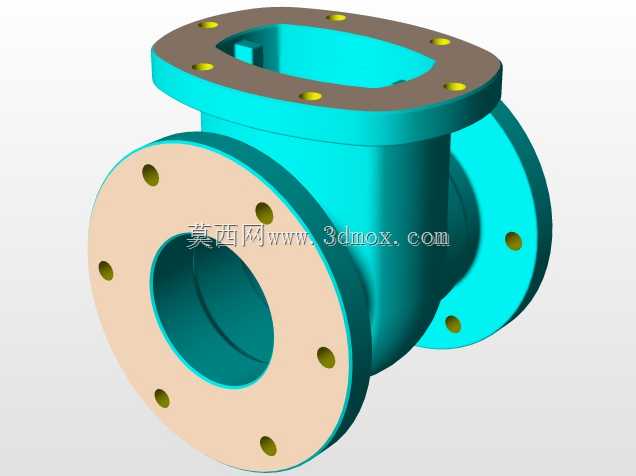

　　在工业流体输送管网的节点布设中，这类三向连通的承压壳体是管路系统实现介质分流、汇流、流向切换的核心承载部件，常见于化工介质输送、市政给排水、暖通循环水、工业制程流体管路等场景，承担着管路节点处的介质导流、压力承载、连接密封的核心作用，区别于直通式管路配件，三向结构可以在不额外增加管路弯头、接头的前提下完成管路的方向转折与支路引出，能有效减少管路系统的连接节点数量，降低节点泄漏的潜在风险。从结构设计逻辑来看，该部件采用三端法兰连接的结构形式，三个连接端面分别对应不同的管路走向：其中两个同轴对向的法兰端口用于连通主输送管路，垂直向上的带法兰端口用于安装阀内件、检修操作机构或是引出支路管路，

　　这种布局适配绝大多数三通类流体控制部件的安装需求，不管是作为三通球阀、三通旋塞阀的壳体，还是直接作为管路三通接头使用，都能匹配常规的管路安装空间。法兰端面的螺栓孔采用均布设计，安装时螺栓穿入后可以实现均匀的压紧力分布，保证法兰密封面的垫片受力均匀，避免局部压应力不足导致的介质渗漏，法兰密封面采用突面结构，适配常规的非金属平垫片、缠绕式垫片，能覆盖中低压工况下的密封需求，不需要额外加工特殊的密封槽结构，降低加工与配件适配的难度。壳体的流道部分采用等径过渡设计，三个端口的流道内径保持一致，介质在壳体内转向时的流阻被控制在较低水平，避免通径突变导致的局部涡流、压损增大问题，同时流道内壁与壳体外壁之间的壁厚按照中低压管路的承压标准设计，

　　既保证壳体在额定工作压力下不会出现形变、开裂，也不会因为壁厚过大造成材料浪费、整体重量超标。顶部的法兰端口尺寸略大于侧部两个主法兰，主要是为了预留足够的操作空间，当该壳体作为阀门阀体使用时，顶部端口可以方便地装入阀芯、阀杆等内件，后期检修时也不需要将整个阀体从管路上拆下来，只需要拆开顶部法兰就能完成内件的更换与维护，大幅降低后期运维的工作量。从安装边界来看，三个法兰的端面均为垂直于对应流道轴线的平面，安装时只需要保证对接管路的法兰端面与阀体法兰端面平行，螺栓孔对正即可完成安装，不需要额外调整角度，同轴的两个主法兰轴线共线，顶部法兰轴线与主轴线垂直相交，安装时的空间占用边界清晰，设计管路排布时可以直接按照法兰外径、阀体总长度、

　　顶部突出高度预留安装空间，不会出现结构干涉问题。壳体外部的加强过渡段设置在三个法兰的交汇位置，通过圆弧过渡降低应力集中系数，避免管路运行过程中因为水锤、压力波动导致的交汇位置应力开裂，所有的棱角位置都做了圆角处理，既可以减少铸造过程中的应力残留，也能避免安装过程中尖锐棱角造成的施工损伤。这类结构的建模过程需要重点关注流道的同轴度、法兰螺栓孔的位置度、密封面的平面度参数，三个法兰的螺栓孔分度圆直径、螺栓孔直径都要匹配对应压力等级的法兰标准，保证现场安装时可以和标准管路法兰直接对接，不需要二次加工；流道的过渡曲面要保证顺滑，不能出现台阶、凸起，避免介质流动时出现紊流，长期运行后造成局部冲蚀磨损。在实际工况应用中，这类壳体可以适配水、蒸汽、油品、弱腐蚀性化工介质等多种流体，根据不同的介质特性可以选择铸铁、铸钢、不锈钢等不同的材质，对应的壁厚调整也可以在该三维结构的基础上通过参数化修改快速完成，不需要重新搭建整体结构框架。
