直插式BC558晶体管三维结构设计

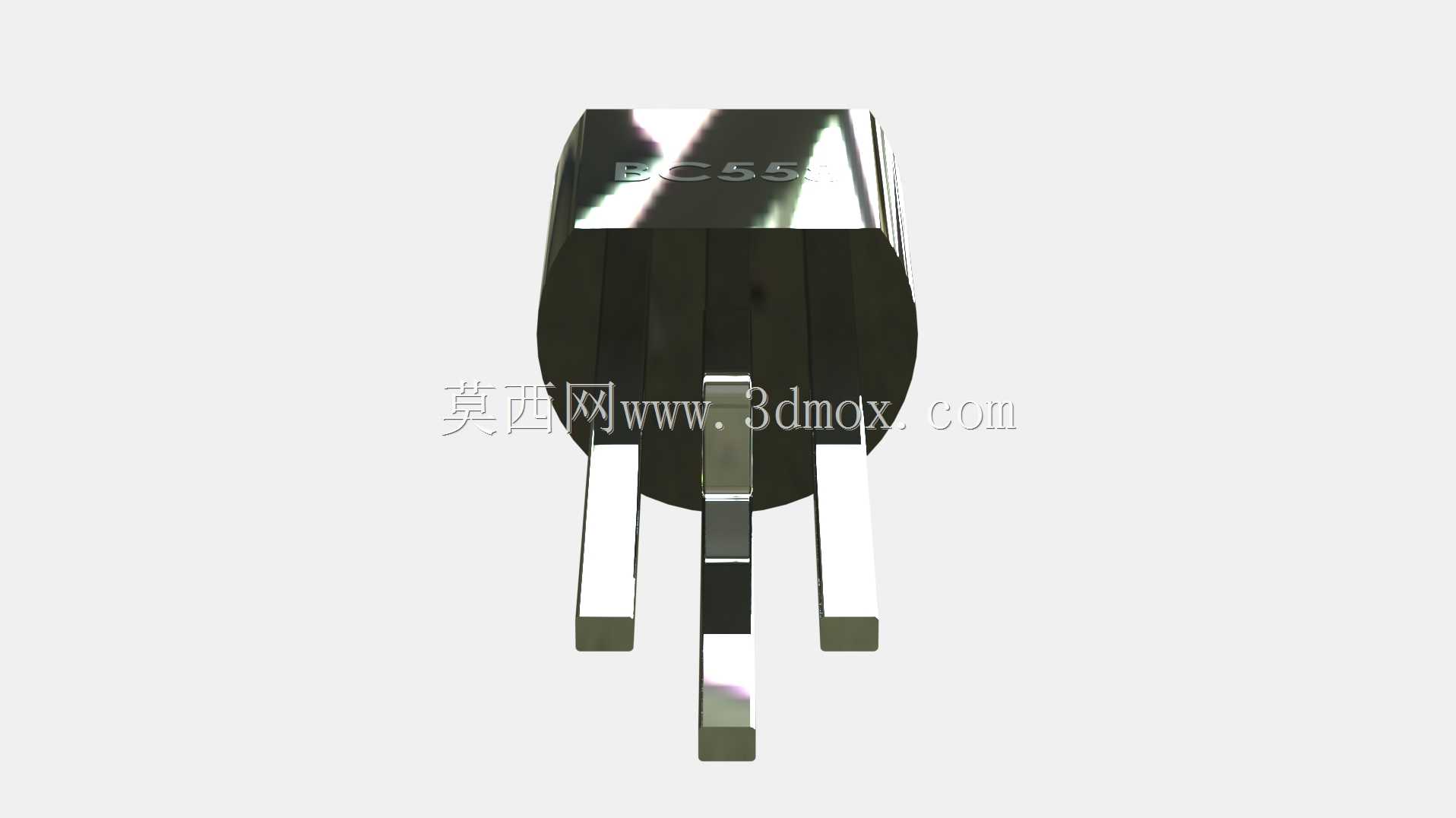

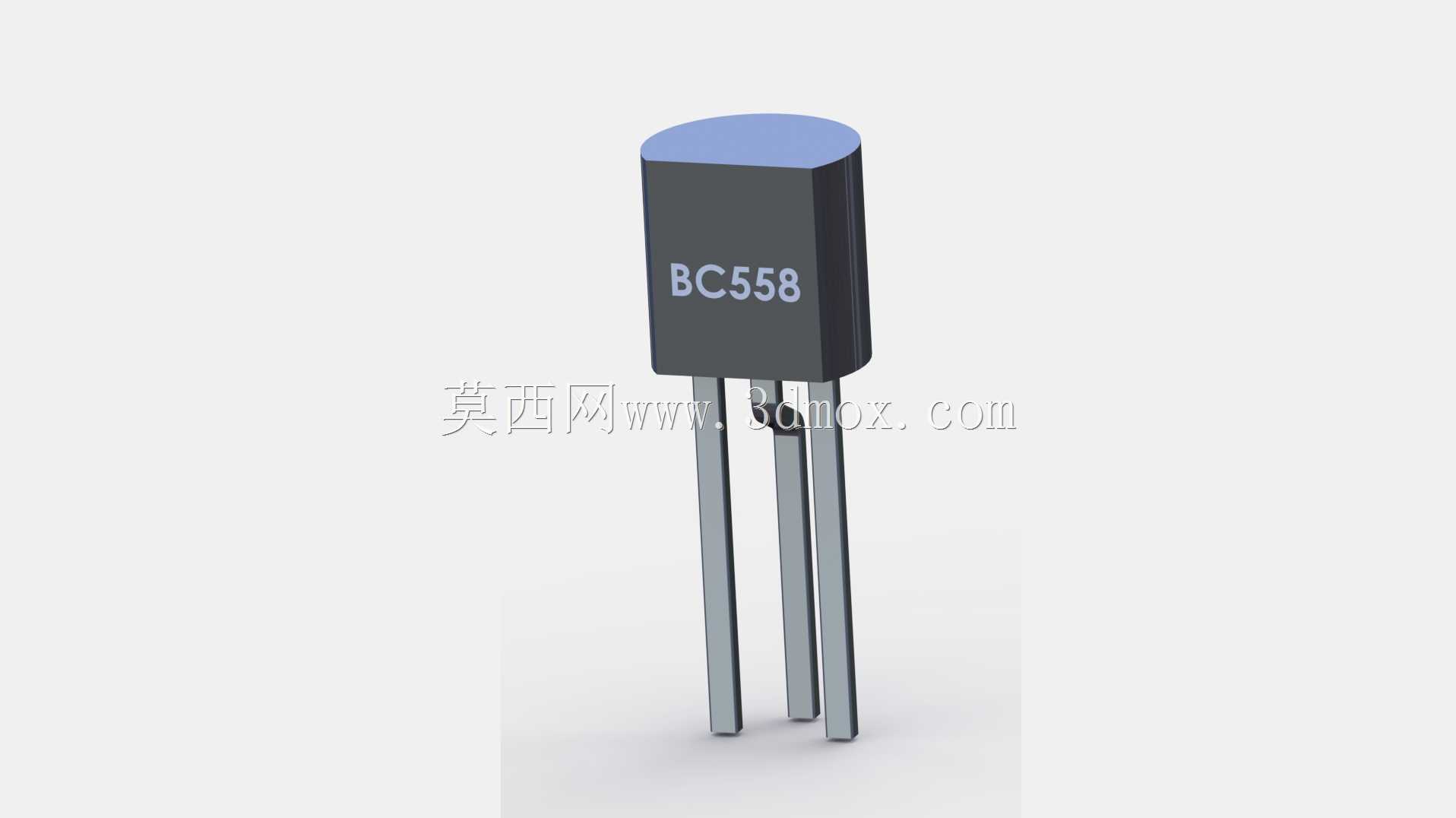

　　在消费类电子、工业控制板卡、小信号处理电路的PCB布局阶段，直插式小功率晶体管的三维模型精度直接影响结构干涉检查、装配工艺验证的可靠性，BC558作为常用的PNP型小信号晶体管，其封装结构的三维还原需要兼顾实际生产中的公差范围与安装适配性。这款BC558采用经典的TO-92直插封装形式，主体塑封部分为半圆柱与平面结合的截面结构，顶部做圆弧过渡处理，塑封外壳表面预留型号丝印的平整区域，引脚采用三根平行排布的直插式铜质引线，引线表面做镀锡处理以适配波峰焊、手工焊等不同焊接工艺。从设计思路来看，建模过程中首先还原了TO-92封装的标准安装边界，三根引脚的中心间距严格遵循行业通用的2.54mm网格间距标准，引脚直径控制在0.45mm到0.

　　5mm的常规公差区间内，引脚伸出塑封本体的长度保留12mm到14mm的常规剪脚余量，能够适配不同厚度的PCB板安装需求，无论是1.2mm厚的消费类电子PCB，还是2mm厚的工业控制板卡，都能预留足够的焊接弯折空间。塑封本体的尺寸控制上，主体截面的最大宽度为5.2mm，塑封部分总高度为4.5mm，厚度方向的半圆弧半径为2.6mm，这一尺寸设计能够匹配市面上绝大多数TO-92封装的晶体管插座、散热卡扣的安装尺寸，在做板卡布局时，相邻元件的安全间距可以按照常规直插元件的0.8mm安全间隙设置，不会出现本体干涉的问题。实际应用场景中，这类小功率晶体管常被用于小信号放大、电子开关、电平转换电路中，在音频前置放大电路、传感器信号调理电路、

　　继电器驱动的前置级电路中都有大量应用，建模时特意还原了引脚的轻微拔模斜度，还原真实元件生产过程中引脚从塑封本体引出时的微小角度偏移，避免三维装配仿真时出现引脚与PCB过孔的虚假干涉问题。不同于贴片元件的贴装工艺要求，直插式晶体管在安装时存在引脚弯折成型的工序，模型中引脚部分保留了足够的长度余量，结构工程师在做装配工艺仿真时，可以直接基于该模型模拟不同弯折高度、不同成型角度下的元件安装状态，验证引脚弯折后是否会与周边的电解电容、电阻、接插件等元件产生空间冲突。在散热相关的结构验证中，该模型的塑封本体外形还原度足够支撑简易散热片的匹配设计，当电路中晶体管的耗散功率接近额定值时，工程师可以直接基于该模型匹配对应的TO-92卡扣式散热片，验证散热片安装后是否会遮挡周边元件、是否会与机箱外壳产生安装冲突。从建模细节来看，塑封本体的顶部平面与侧面的过渡圆角做了0.2mm的还原处理，避免模型出现尖锐直角不符合实际注塑工艺的问题，引脚与塑封本体的结合处做了微小的圆弧过渡，还原真实塑封工艺中引线与塑封料结合的溢胶轮廓，让模型在做产品渲染、装配动画制作时更具真实感。对于批量生产的板卡产品，在做DFM可制造性检查时，该模型的尺寸精度能够满足波峰焊工艺的载具设计需求，载具上对应晶体管的定位凹槽可以直接参考模型的塑封本体轮廓进行设计，确保过波峰焊时元件不会出现浮高、偏移的问题。在教学与实训场景中，这类标准封装的晶体管模型也常被用于电子装联实训的三维演示，

　　帮助学员理解直插元件的安装方向、引脚极性识别、焊接余量预留等工艺要点，模型上的型号标识区域做了平整化处理，可直接用于添加丝印标识，匹配不同教学场景的演示需求。不同于定制化的特殊封装元件，BC558的TO-92封装属于行业通用的标准化封装，建模时严格遵循JEDEC相关的封装标准尺寸，确保模型可以直接替换同封装的其他型号晶体管，在做通用元件库搭建时，该模型可以作为TO-92封装直插晶体管的通用模板，仅需修改表面丝印即可适配不同型号的同封装元件，大幅提升结构工程师的元件库搭建效率。在做整机设备的结构堆叠时，这类小元件的模型精度往往容易被忽略，但实际生产中很多板卡装配干涉问题都出现在这类小元件的尺寸偏差上，比如引脚长度不足导致焊接透锡不良、本体过宽导致与相邻的接插件外壳冲突、顶部圆弧过高导致与机箱内的绝缘片产生挤压等问题，这款模型在设计阶段就充分考虑了这些实际生产中的常见问题，所有尺寸都参考了主流厂商的元件规格书取中间公差值，既不会因为尺寸取最小值导致仿真时出现虚假间隙，也不会因为尺寸取最大值导致布局时预留过多空间浪费PCB面积。
