CD4017双列直插封装电子元器件结构

　　在工业控制板卡、消费电子主板、教学实验电路的PCB布局设计环节，直插式逻辑芯片的三维结构建模是板级结构设计中不可缺少的环节，CD4017作为常用的十进制计数/分频器芯片，采用DIP16双列直插封装形式，其结构建模的精度直接影响PCB布局的干涉校验、外壳安装空间预留、生产插件工序的工艺适配性。从实际电路应用场景来看，这类芯片常被用于脉冲计数、时序分频、LED流水驱动、顺序脉冲发生类电路中，在小型工控计数模块、简易数控装置、电子教学实验台、民用小家电控制板上都有广泛应用，建模时需要充分兼顾其在实际装配中的各类边界约束。

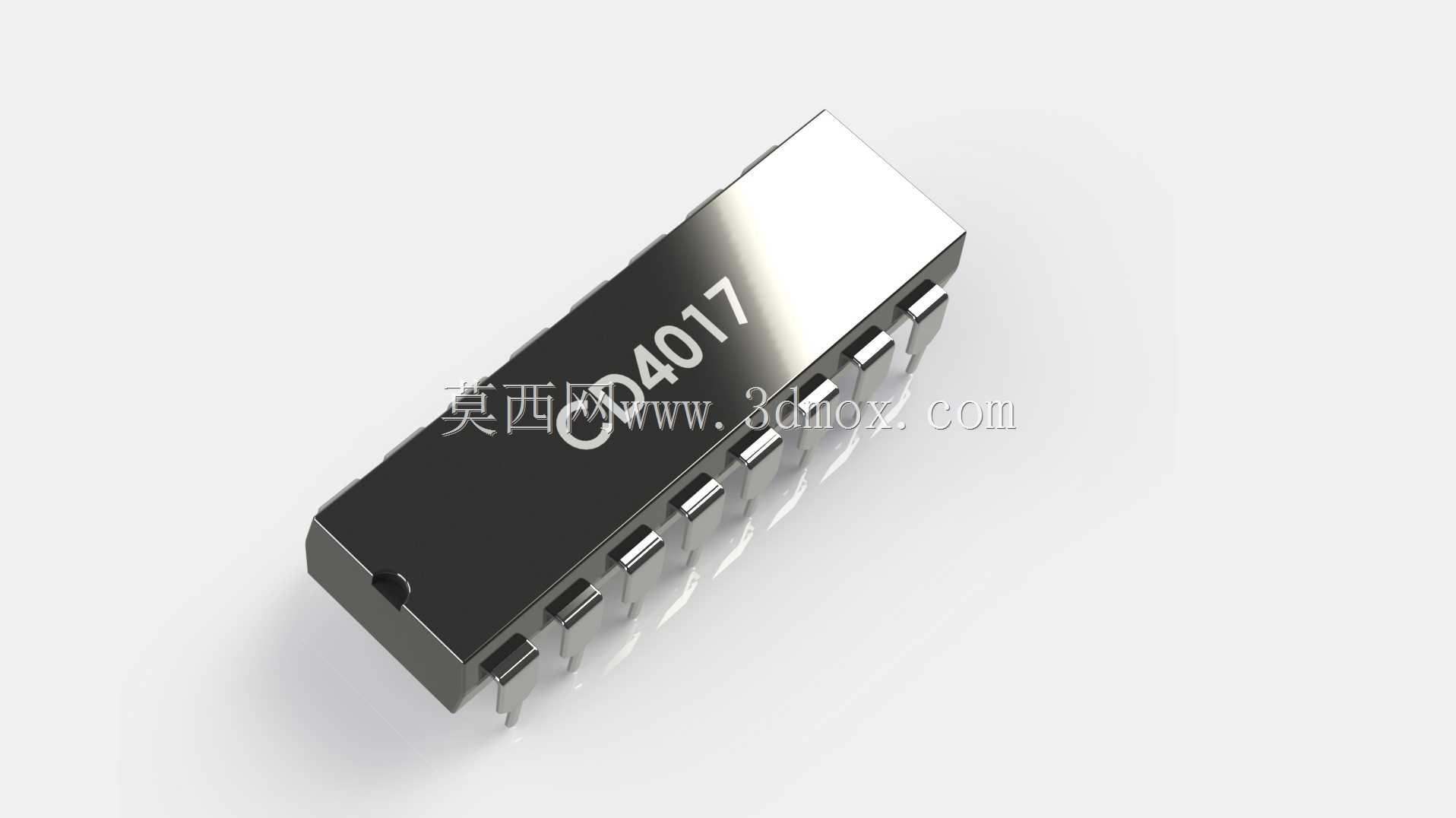

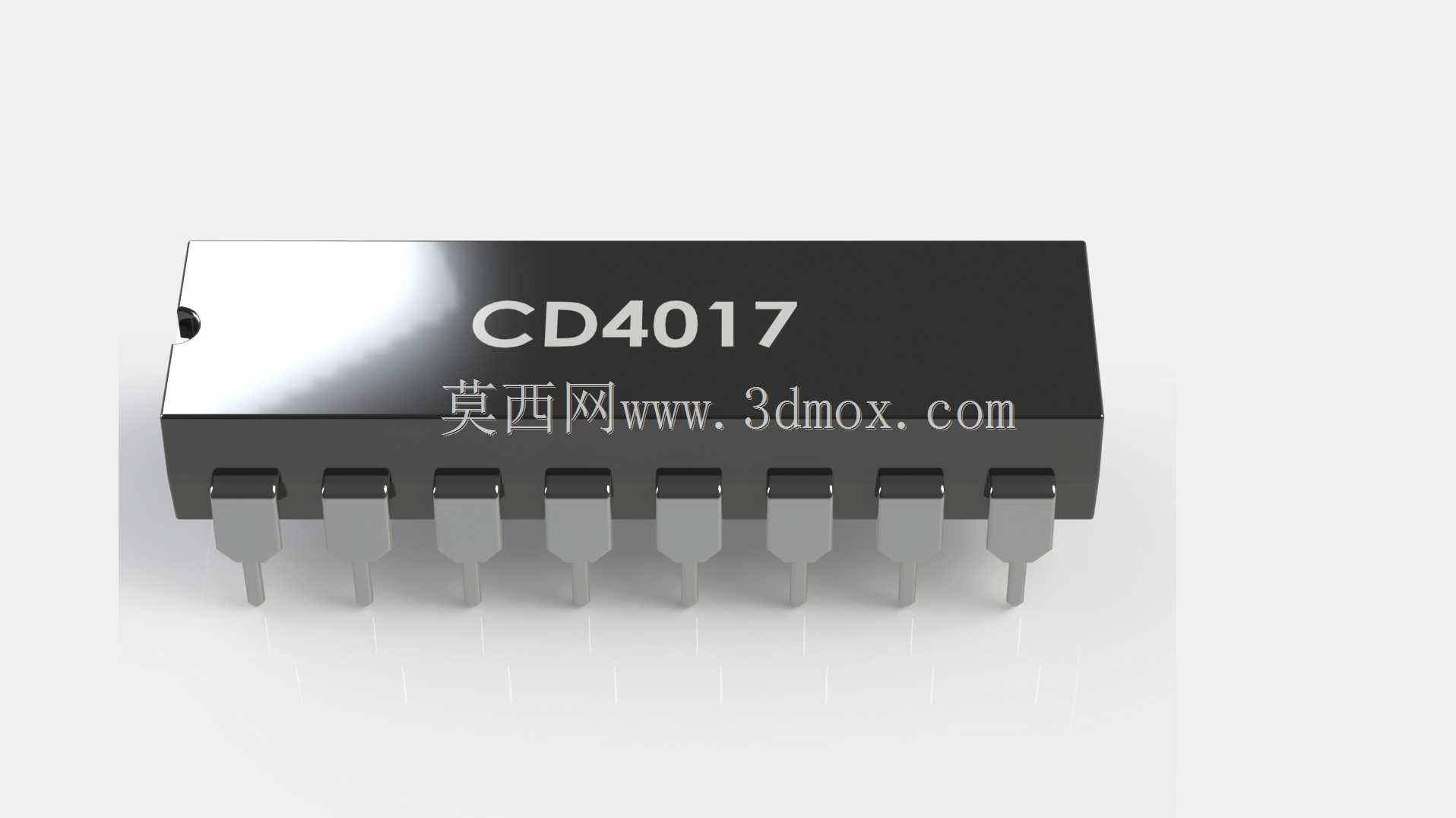

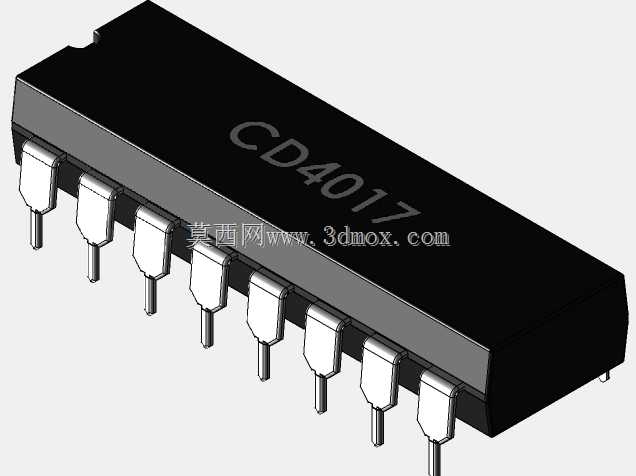

　　从产品功能特性对应的结构设计来看，DIP16封装的CD4017主体为黑色环氧树脂模塑成型的绝缘本体，本体表面印有器件型号标识，本体一侧设置有半圆形定位缺口，用于插件工序中的引脚方向识别，避免生产过程中芯片插反导致电路功能失效。16根金属引脚分两列对称分布在本体两侧，每列8根引脚，引脚采用可焊性镀锡铜合金材质，引脚的折弯角度、伸出长度、引脚间距都严格遵循行业通用的DIP封装标准，建模时每根引脚的截面尺寸、折弯R角、伸出本体后的平直段长度都需要和实际器件保持一致，确保在PCB装配仿真时，引脚与PCB焊盘的对位精度符合波峰焊工艺要求，不会出现引脚偏位、插装不到位的问题。

　　设计思路上，这类标准封装电子元件的建模不需要做冗余的内部晶圆结构还原，重点聚焦外部装配相关的结构特征：首先确定本体的长宽高基准尺寸，本体长度方向对应两列引脚的排布跨度，宽度方向对应单列引脚的分布长度，高度方向为本体顶面到引脚底面的总高度，这个高度直接决定了板卡装配后芯片上方需要预留的安全间隙，避免和上层外壳、散热结构、相邻板卡发生干涉。其次是定位特征的还原，除了端部的半圆形定位缺口，部分批次的芯片本体一角还会设置圆形凹点作为第一引脚标识，这些标识特征在建模时需要准确还原位置，方便结构设计人员在装配时快速识别器件方向，和PCB丝印层的标识对应。

　　外形尺寸与安装边界方面，DIP16封装的标准引脚间距为2.54mm，也就是行业内常说的100mil间距，两列引脚之间的跨距为7.62mm，这个尺寸直接决定了PCB上对应焊盘的排布位置，建模时引脚的中心距偏差需要控制在0.05mm以内，否则在做虚拟装配时会出现引脚与焊盘错位的问题，无法真实模拟实际装配效果。芯片本体的顶面到引脚焊接面的总高度通常在4.5mm左右，在做整机结构布局时，芯片上方需要预留至少1mm的安全间隙，避免外壳压接时损伤芯片本体，同时也要考虑相邻器件的高度差，如果周边布置有更高的电解电容、接插件等器件，需要预留出维修时的芯片插拔操作空间，避免周边器件过高导致芯片无法顺利更换。

　　从生产装配的实际需求出发，建模时还需要考虑引脚的成型公差，实际生产中直插芯片的引脚会存在轻微的共面度偏差，建模时可以将引脚底面设置在同一基准平面上，同时标注出允许的共面度公差范围，给PCB焊盘的厚度设计、钢网开口设计提供参考。另外，芯片本体的材质为热固性环氧树脂，其热膨胀系数和PCB板材存在差异，建模时不需要体现材料的微观特性，但需要在装配关系中预留出温度循环工况下的微小伸缩间隙，避免长期高低温工作后引脚出现应力断裂的问题。在做板级布局仿真时，这个三维模型可以直接导入装配环境，和周边的电阻、电容、接插件、散热片等器件做干涉检查，提前发现布局中存在的空间冲突问题，减少实际打样后的改板次数，缩短产品开发周期。对于教学类的三维建模练习场景，这个模型也可以作为标准电子元件建模的参考案例，帮助初学者掌握直插类封装器件的建模逻辑，理解标准件建模中尺寸精度、装配约束、工艺适配的核心要点。
