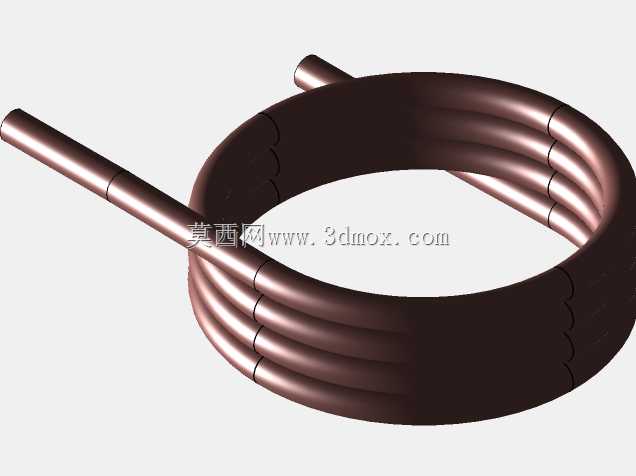

3/8英寸规格蛇形管路结构设计

　　在流体输送系统的管路布局设计中，蛇形管是一类应用场景十分广泛的管件结构，这类3/8英寸规格的蛇形管，常被用于小通径流体回路的热交换、柔性补偿、空间紧凑布局场景中。从实际工程应用来看，小通径蛇形管常见于小型液压系统的回油缓冲段、小型制冷设备的蒸发器盘管段、实验室流体分析设备的流体温控段，以及部分气动控制回路的脉动缓冲段，这类场景对管路的通径精度、弯曲段的圆滑度、管路整体的空间占位都有比较明确的要求。

　　设计这类蛇形管的时候，首先要明确3/8英寸通径对应的实际流通截面尺寸，匹配对应系统的流体流量、流速要求，避免通径不匹配造成的流阻过大或者流量不足问题。弯曲段的曲率半径是设计中的核心参数之一，曲率过小会造成管路弯折处截面变形，通径缩小，增大流阻，甚至在弯折处产生应力集中，长期受流体压力脉动或者管路振动影响出现开裂泄漏；曲率过大则会占用过多安装空间，失去蛇形管紧凑布局的优势。这款蛇形管的每一段弯折都做了等曲率设计，相邻弯折段的直管段长度保持一致，既保证了管路整体的规整性，也能让流体在管路内流动时的阻力变化更平缓，减少局部涡流的产生。

　　从安装边界来看，这款蛇形管的整体高度为3/8英尺，整体轮廓尺寸适配小型设备的内部安装腔室，两端的接口位置预留了标准管接头的安装余量，不需要额外调整管路长度就可以直接对接标准3/8英寸管接头，安装时可以根据实际布局需求选择卡套连接、焊接连接或者快插连接的接口形式。蛇形管的多段弯折结构本身具备一定的柔性补偿能力，在系统运行过程中，管路受流体温度变化产生的热胀冷缩变形，或者设备运行产生的小幅振动，都可以通过蛇形段的微小弹性变形进行吸收，不需要额外加装管路补偿器，能够简化小型流体回路的结构，减少管路系统的零件数量，降低装配复杂度和泄漏风险。

　　在热交换应用场景中，蛇形结构能够在有限的空间内拉长流体的流动路径，让管内流体和管外介质有更充分的热交换时间，相比直管结构，相同投影面积下的蛇形管换热效率可以提升数倍，这也是小型制冷、温控设备大量采用蛇形盘管结构的核心原因。设计过程中需要注意弯折处的管壁减薄量控制，冷弯加工的蛇形管在弯折外侧会出现管壁拉伸减薄，必须保证减薄后的管壁厚度满足系统工作压力的强度要求，避免在压力测试或者长期运行过程中出现管壁破裂。这款蛇形管的弯折段管壁减薄量控制在标准允许范围内，能够满足常规低压流体回路的工作压力要求。

　　另外在管路布局时，蛇形管的相邻弯折段之间需要预留足够的间隙，一方面避免管路安装时出现干涉，另一方面在换热场景下，间隙可以保证管外的冷却或者加热介质顺利流通，避免出现介质流动死区影响换热效率。这款蛇形管的相邻管段间隙均匀，既保证了结构紧凑性，也满足了介质流通的间隙要求。对于需要做管路固定的场景，可以在蛇形管的直管段位置加装管卡，固定点选择在每段直管的中间位置，避免固定点靠近弯折处造成应力集中，同时固定点的数量要合理，既要保证管路固定牢靠，不会在流体冲击下产生晃动，也要预留一定的变形余量，允许管路在温度变化时产生小幅位移。

　　从流体特性角度来看，蛇形管内的流体流动方向会随弯折不断变化，这种流动状态能够在一定程度上减少管内流体的层流底层厚度，提升换热效果，但同时也会带来一定的流阻损失，设计时需要平衡换热效率和流阻损失的关系，根据系统的泵/压缩机扬程选择合适的弯折数量和曲率半径。这款3/8英寸蛇形管的弯折数量和曲率参数经过匹配，在保证紧凑尺寸和足够换热路径长度的前提下，流阻控制在小型流体系统的允许范围内，不会造成系统动力负载过大的问题。
