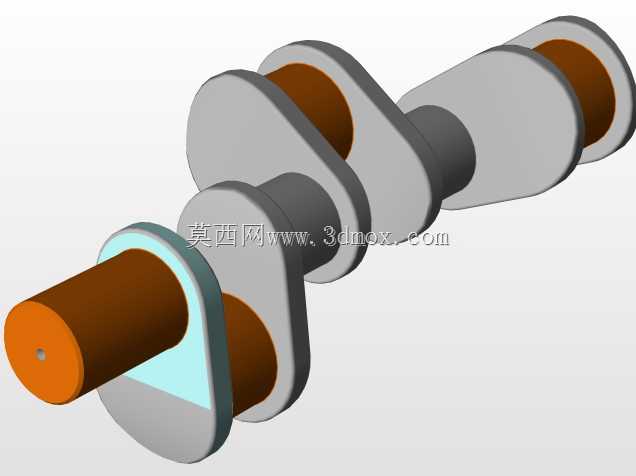

三拐整体式内燃机曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，这套三拐整体式曲轴的结构设计，完全匹配直列三缸四冲程内燃机的发火间隔角要求，三个曲柄销互成120度相位排布，能保证整机运转过程中一阶、二阶往复惯性力的自平衡，减少额外平衡轴的配置需求，降低整机自重与结构复杂度。从实际装机的应用场景来看，这类结构的曲轴广泛适配小排量农用机械动力、小型发电机组动力、轻型摩托艇动力单元，也可用于小型空气压缩机的动力端结构，在持续高负荷运转工况下，整体式锻造（或球墨铸铁铸造成型）的结构能避免分体式曲柄连接松动的失效风险，提升动力输出的可靠性。

　　从功能特性上看，这套曲轴的主轴颈与曲柄销均采用等直径设计，能降低加工过程中刀具的换刀频次，适配普通数控车床的一次装夹加工流程，减少装夹定位带来的形位公差误差。曲柄臂采用椭圆形优化截面，在保证曲柄臂抗弯、抗扭截面模量满足强度要求的前提下，尽可能削减了非承载区域的材料余量，既降低了曲轴整体的转动惯量，让内燃机的转速响应速度更快，也平衡了各拐的旋转质量，减少动平衡校正环节的去重量。曲轴两端的主轴颈预留了标准的轴承安装位，输入端可直接安装正时齿轮、皮带轮，输出端可匹配飞轮连接法兰，安装边界完全适配常规直列三缸机型的缸体曲轴箱开孔尺寸，不需要额外修改缸体的轴承座位置就能完成装配。

　　设计思路上，这套结构没有采用过度复杂的异形平衡块设计，而是将平衡配重与曲柄臂做一体化整合，每个曲柄臂外侧的配重块轮廓经过回转半径校核，运转过程中不会与缸体内部的加强筋、连杆大头发生运动干涉，曲柄销与主轴颈的过渡位置均采用大圆角过渡设计，避免应力集中导致的曲轴疲劳断裂——这也是小排量动力曲轴最常见的失效形式，在过往的工程案例里，很多曲轴早期断裂都源于过渡圆角过小、加工刀痕残留引发的应力集中，这套设计里的圆角半径取值达到轴颈直径的8%，能有效分散交变载荷下的应力峰值。油道设计采用斜向贯通式结构，从主轴颈表面的油孔直接斜穿曲柄臂连通到对应曲柄销的表面，能保证压力润滑油持续输送到连杆轴承的摩擦面，不需要在曲轴内部加工复杂的交叉油道，降低了深孔加工的工艺难度，也减少了油道内部的清洁度管控风险，避免铁屑残留堵塞油道引发的烧瓦故障。

　　从安装边界来看，这套曲轴的轴向定位采用中间主轴颈两侧的止推面结构，止推面的宽度匹配标准轴瓦的止推片厚度，装配后轴向窜动量控制在0.1-0.3mm的合理区间，既不会因为窜量过大导致正时齿轮错位、活塞偏磨，也不会因为窜量过小导致热胀后曲轴转动卡滞。各轴颈的表面粗糙度要求控制在Ra0.8以内，能保证轴瓦与轴颈之间形成稳定的压力油膜，减少运转过程中的摩擦损耗。曲柄销的长度尺寸经过严格校核，装配后连杆大头的侧向间隙符合内燃机设计规范，不会因为连杆摆动导致活塞销孔偏磨。整体结构没有多余的工艺凸台，所有非加工面的拔模斜度符合铸造工艺要求，适合批量生产时的模具成型，生产过程中的成品率更高，加工成本更可控。在实际选型匹配时，只需要确认对应机型的缸心距、活塞行程与这套曲轴的曲柄半径匹配，就可以直接套用，不需要重新做整体的曲轴系强度校核，能大幅缩短小型动力设备的研发周期。
