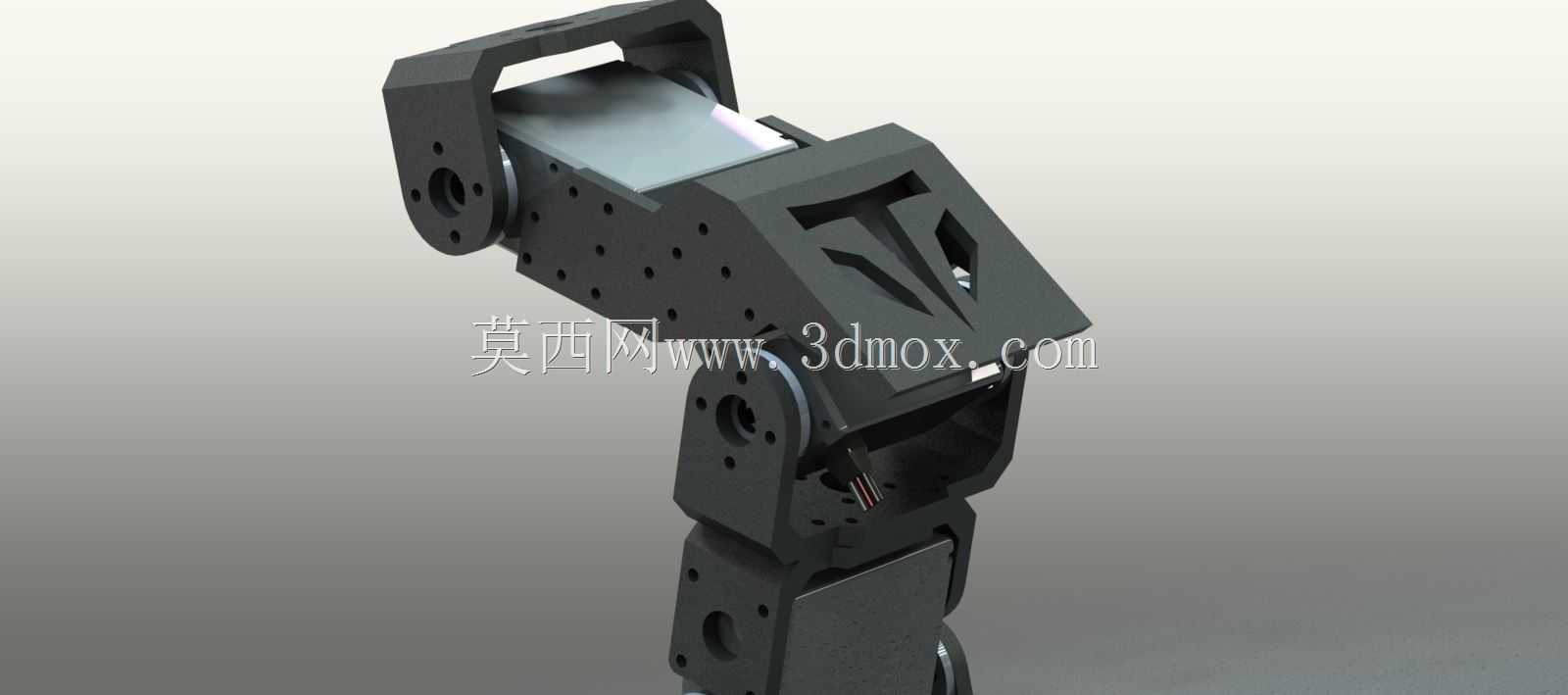

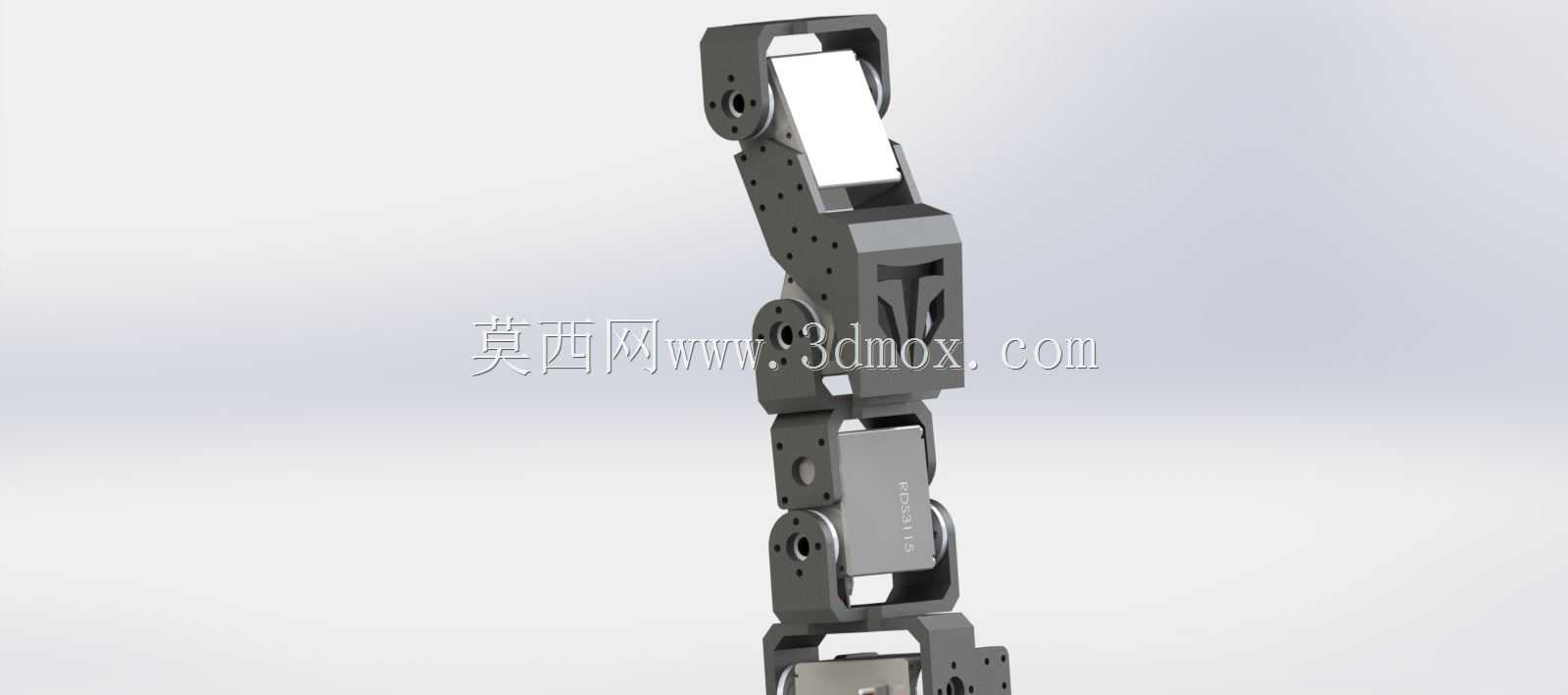

仿人机器人膝关节伺服驱动关节结构

　　该仿生膝关节伺服结构主要面向仿人双足机器人的下肢运动执行场景，适配类人步态行走、单腿支撑、蹲起动作等下肢运动需求，可作为双足人形机器人下肢的核心运动关节单元，承担小腿相对大腿的屈伸动作输出，同时在行走过程中承载整机上半部分的重量载荷，适配动态行走过程中的冲击力缓冲与力矩传递需求。从结构功能来看，该关节集成了伺服驱动的安装位、传动结构容纳腔、上下连接法兰接口，关节摆动范围覆盖人体膝关节正常活动的屈伸角度区间，可满足平地行走、上下台阶、小幅蹲起等常规仿人动作的角度需求，结构上预留了走线通道，可容纳伺服驱动的动力线、编码器信号线穿过，避免关节摆动过程中线缆出现拉扯、磨损问题。设计过程中优先考虑了3D打印加工的工艺适配性，

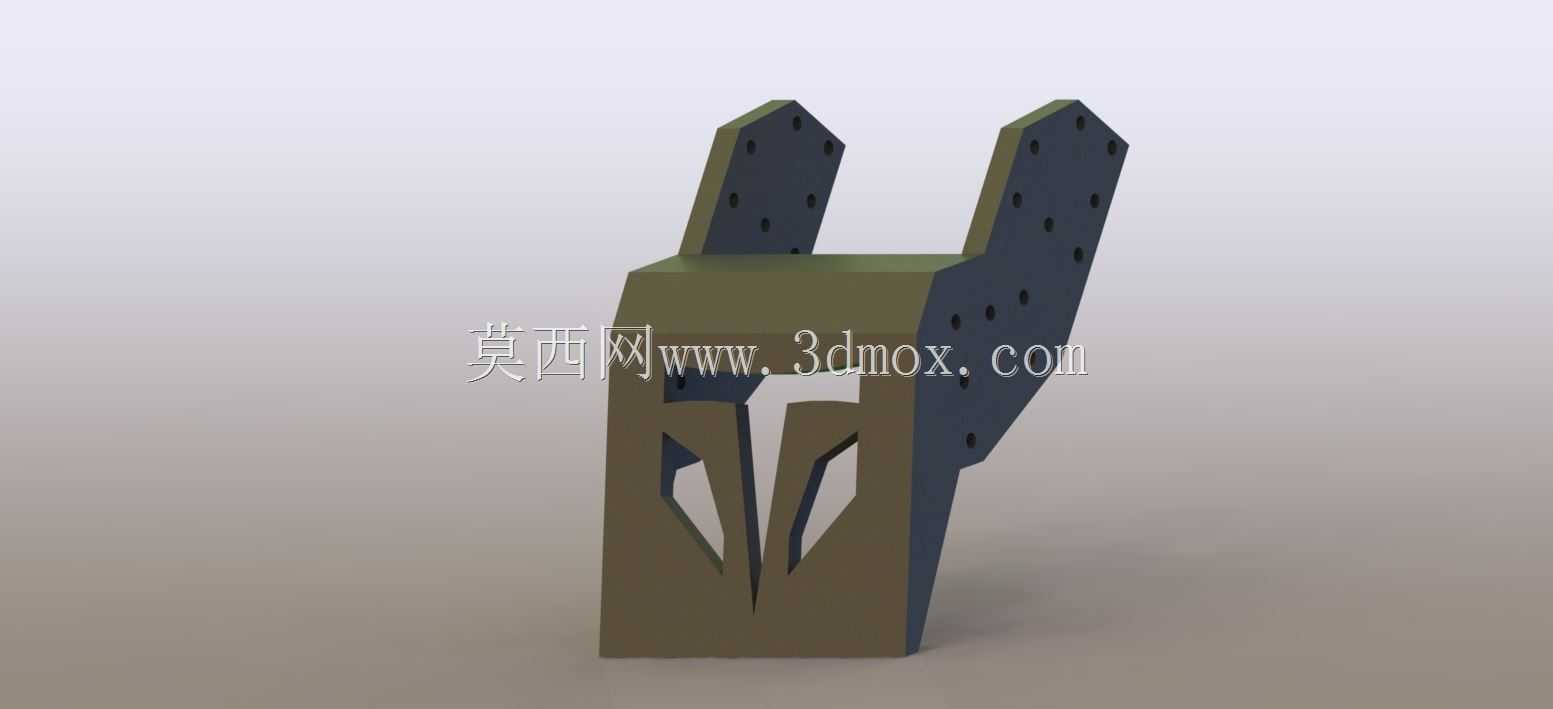

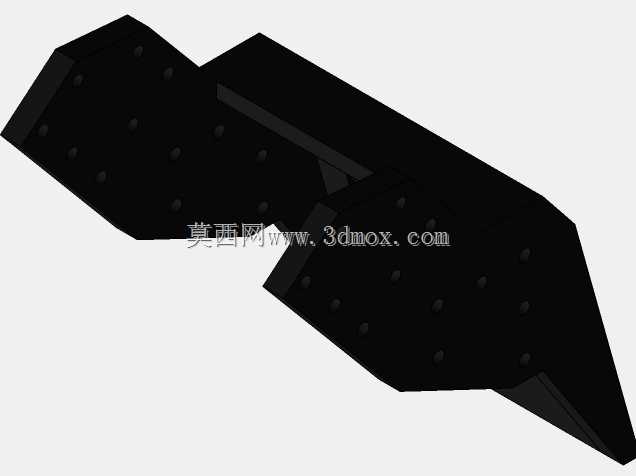

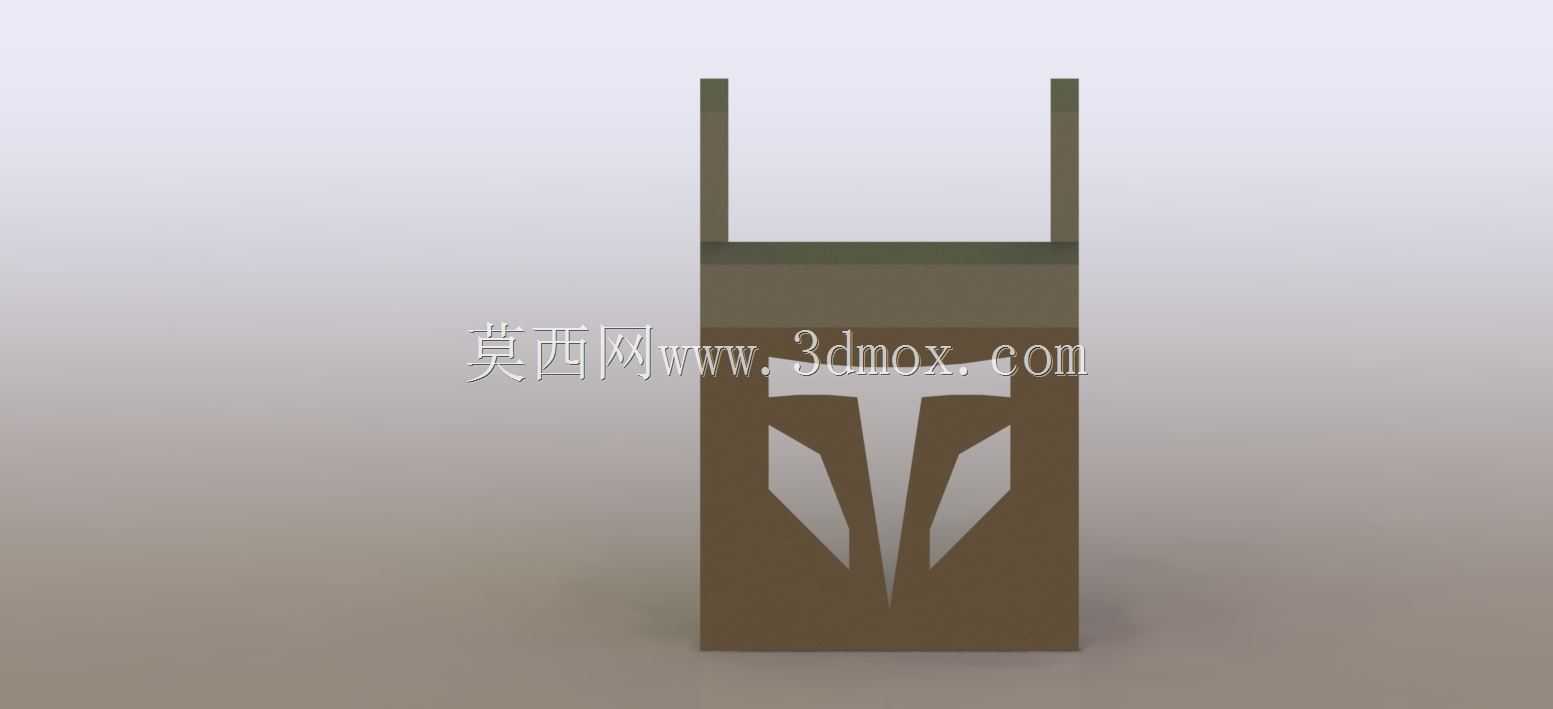

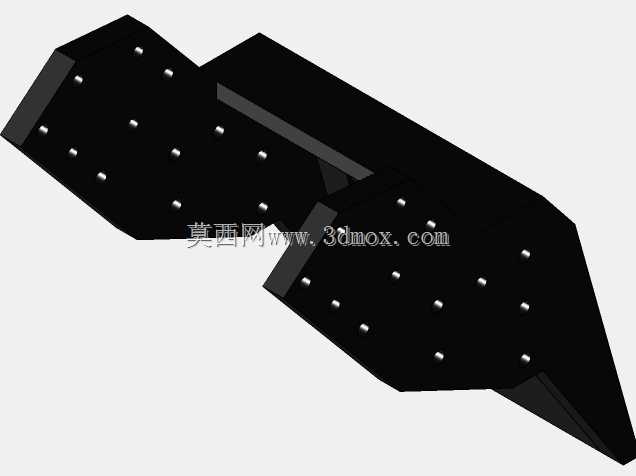

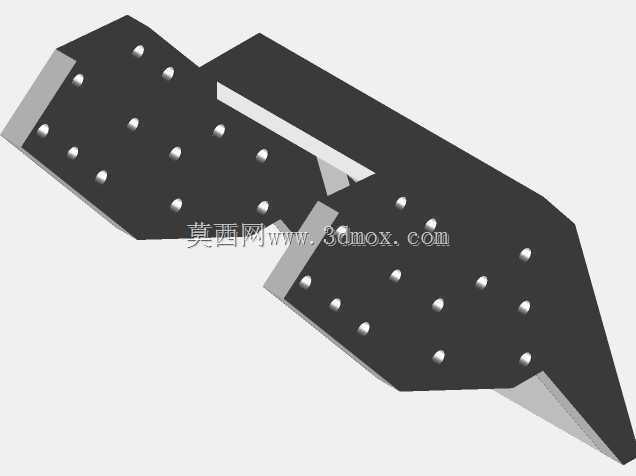

　　整体结构采用分体式拼接设计，将复杂的关节壳体拆分为多个可直接打印的独立零件，无需额外添加支撑结构即可完成加工，零件之间通过螺栓连接实现紧固，既降低了单件打印的难度，也方便后续对关节内部的驱动元件、传动部件进行维护更换。关节的上下连接端均采用标准化的孔位布局，可与同系列的仿人机器人大腿结构、小腿结构直接对接，无需额外设计转接件，安装边界上，关节整体的宽度、厚度尺寸控制在仿人下肢的比例范围内，不会出现外凸过多导致的运动干涉问题，关节摆动过程中，壳体的边缘做了倒角让位处理，在最大屈伸角度下，上下连接结构不会与关节本体发生碰撞。结构的受力部位做了针对性的加强设计，在关节的转轴支撑处、连接法兰的根部都增加了加强筋结构，

　　可承受行走过程中地面带来的反向冲击力，避免长期运动后出现结构断裂、变形的问题。关节的外壳表面做了轻量化的镂空设计，在保证结构强度的前提下尽可能降低零件自重，减少下肢运动过程中的惯量，提升步态控制的稳定性，镂空的位置避开了螺栓连接位、轴承安装位等受力核心区域，不会对整体结构刚度造成明显影响。转轴部位采用双侧支撑的结构设计，相比单悬臂的转轴结构，可承受更大的径向载荷，避免动态行走过程中转轴出现偏摆，提升关节运动的精度与使用寿命，轴承安装位的尺寸公差按照3D打印的工艺特性做了适配，打印完成后经过简单打磨即可完成轴承的压装，无需二次机加工。该关节结构可直接适配标准的伺服舵机安装，内部预留的腔体尺寸可容纳大扭矩的数字伺服舵机，

　　舵机输出端直接与关节的摆动部分连接，传动路径短，反向间隙小，可实现精准的角度位置控制，满足仿人机器人步态控制对关节响应速度、位置精度的要求。在实际装配场景中，该关节的所有连接螺栓均采用统一规格的标准件，装配过程中无需准备多种型号的工具，可快速完成整机组装，关节的维护拆解也十分便捷，仅需拆除侧面的端盖即可对内部的舵机进行更换，无需将整个下肢结构完全拆散。针对仿人机器人运动过程中可能出现的线缆缠绕问题，该关节的走线槽设计在关节的回转中心附近，关节摆动过程中线缆的弯折幅度被控制在最小范围内，可大幅提升线缆的使用寿命，减少因线缆断裂导致的设备故障。
