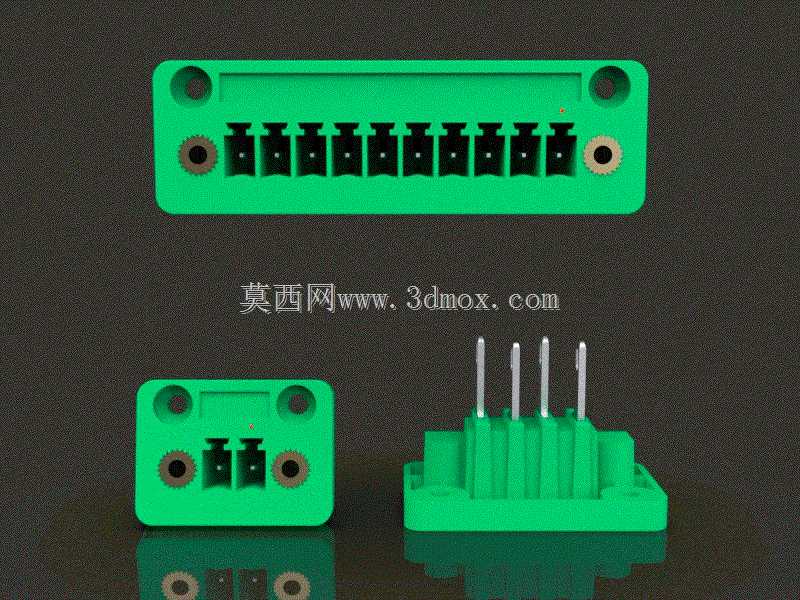

3.81mm间距螺钉锁紧可插拔接线端子组件

　　在工业电控柜内部布线、小型PLC扩展模块IO接线、传感器信号集中转接、PCB板对外功率引出这类场景里，接线的可靠性与拆装便利性一直是结构与电气设计人员需要平衡的核心点，这套3.81mm间距的螺钉锁紧可插拔接线组件，正是针对这类中小电流信号、功率混合的接线需求设计的。从实际使用场景来看，这类接线端子常被用在工业控制板卡的对外接口位置，替代传统的焊接式接线柱，既可以在设备出厂前完成板端插座的波峰焊固定，现场接线时只需要将导线压接在插头侧的螺钉端子上，对准插座插合即可完成接线，后期设备维护更换板卡时，不需要逐根拆除导线，直接拔下插头就能分离板卡与外部线路，大幅降低现场运维的拆线、接线工作量，也能避免反复拆线导致的导线压接处氧化、虚接问题。

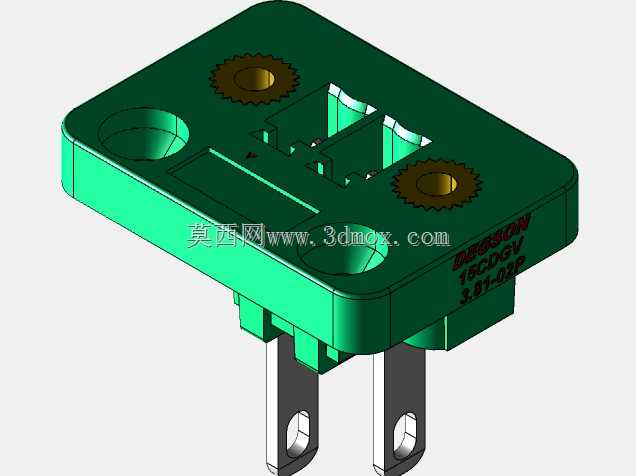

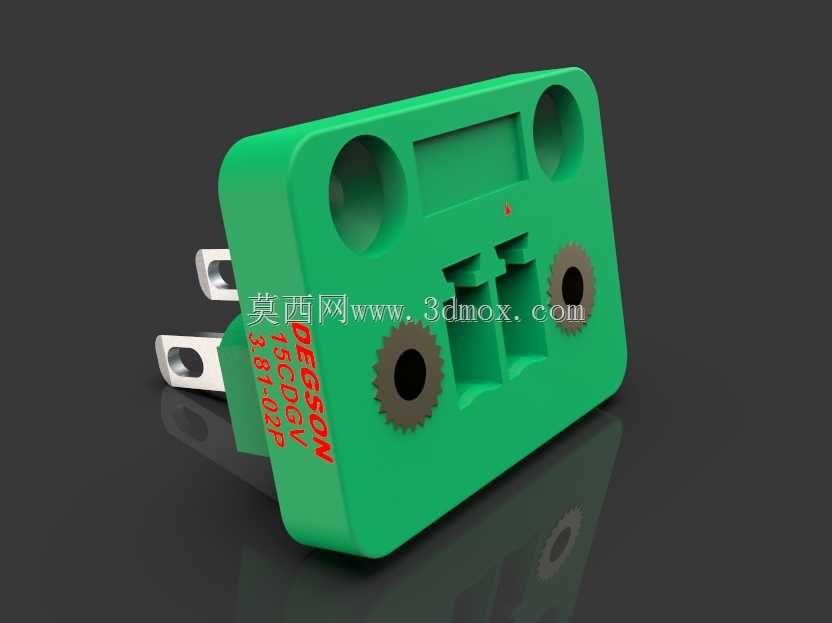

　　从功能特性上看，这套组件采用螺钉锁紧的导线固定方式，相比弹簧压接式端子，对多股软线、单股硬线的兼容性更强，即使是带冷压端头的导线，也能通过螺钉拧紧实现足够的压紧力，在存在小幅振动的设备安装场景下，不容易出现导线松脱的问题；可插拔的结构设计，将板端固定座与线端插头做了防呆对位，插合时不会出现插反、错位的情况，插座两侧自带的固定铜螺母，既可以在插头插合后通过额外的固定螺钉将插头与插座锁死，避免设备运输、运行过程中振动导致插头松脱，也可以作为板端插座的辅助固定结构，在大线径导线拉扯时，分散焊盘的受力，避免焊盘被扯脱。

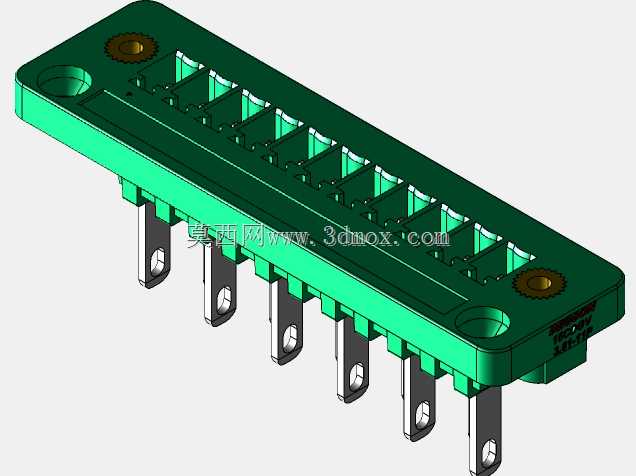

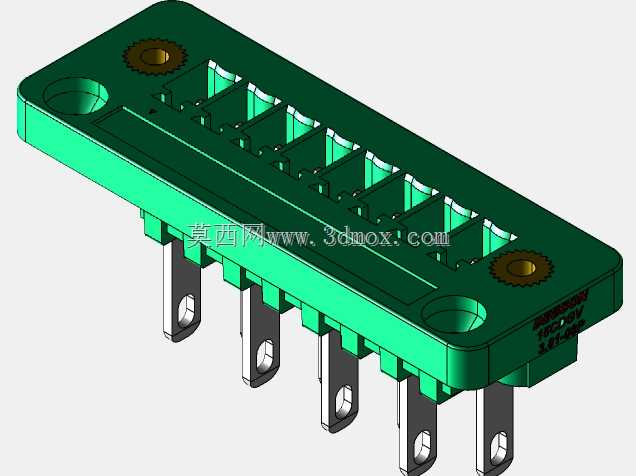

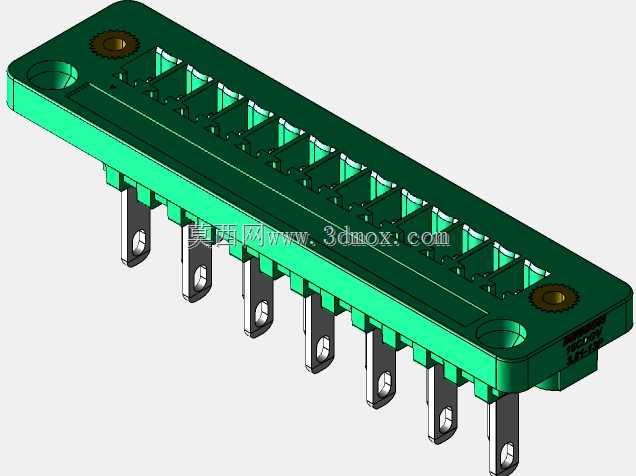

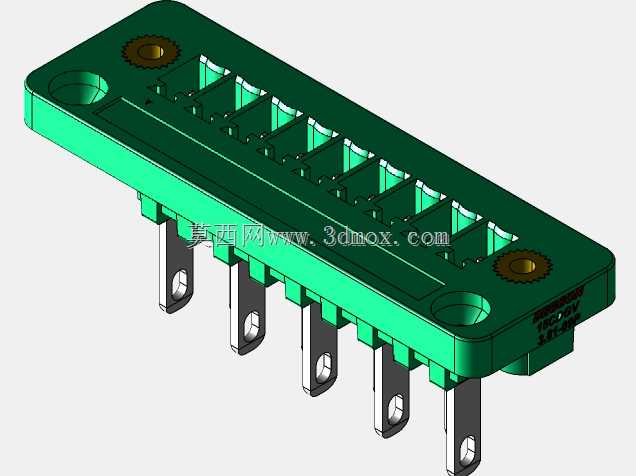

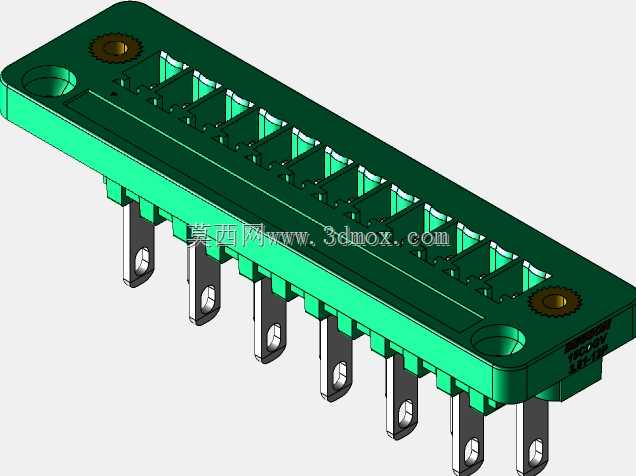

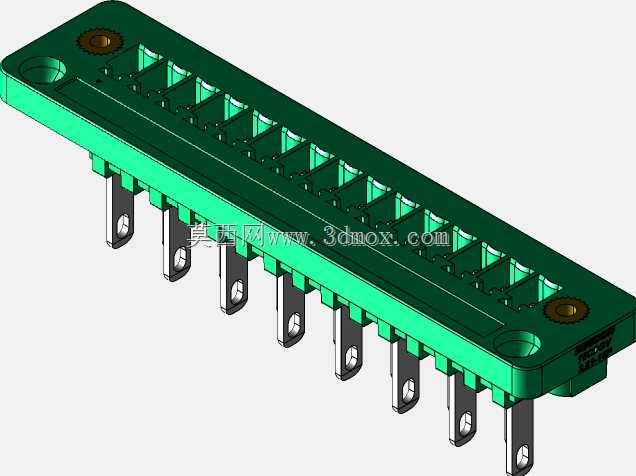

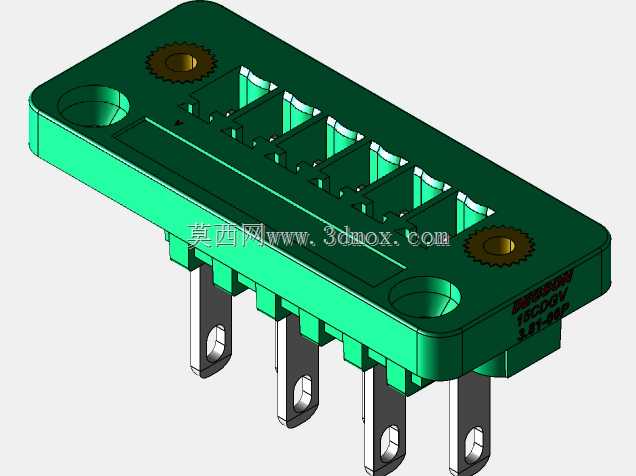

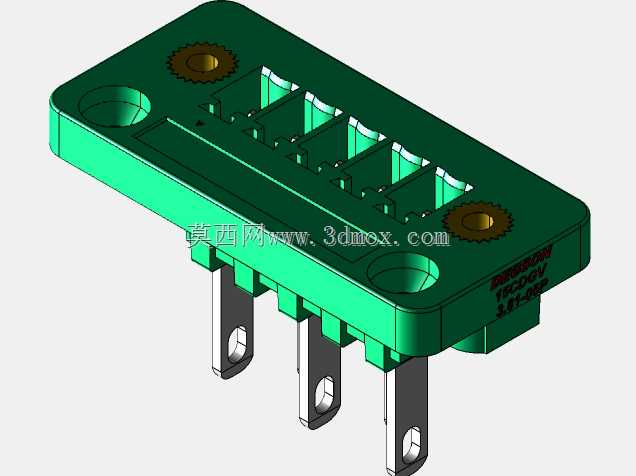

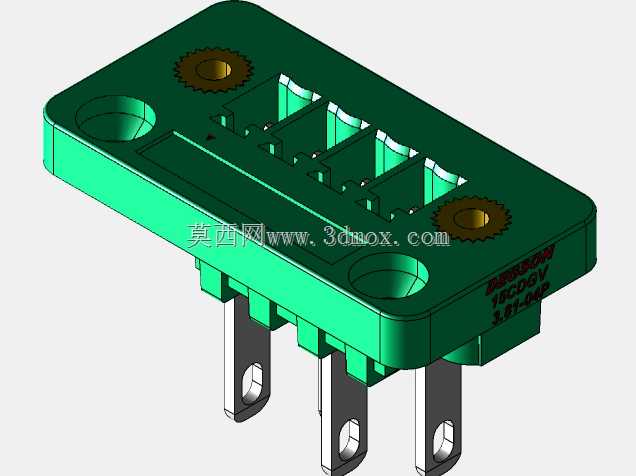

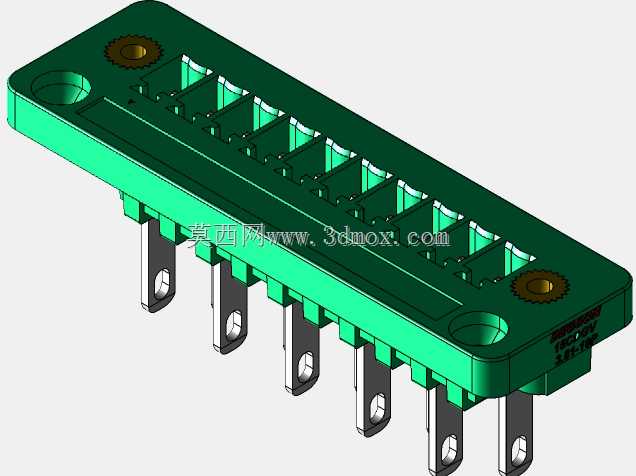

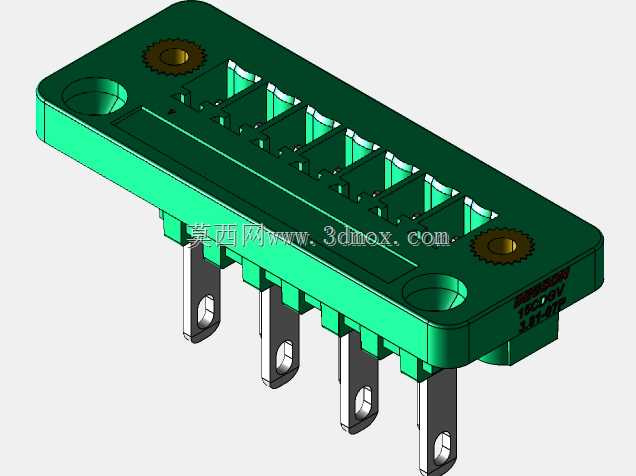

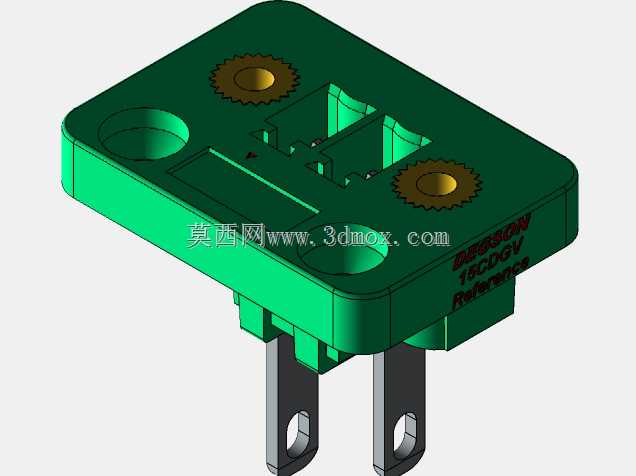

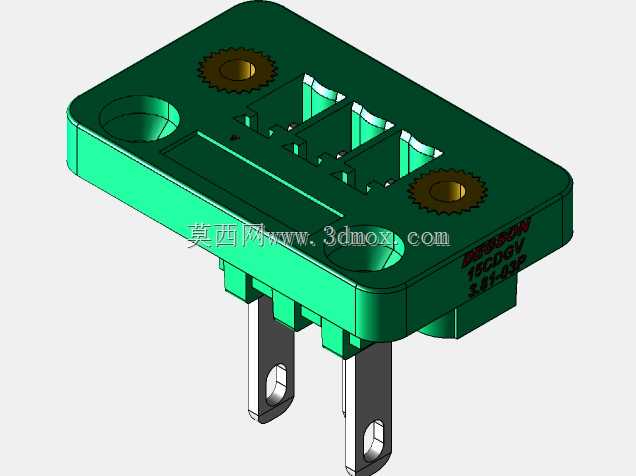

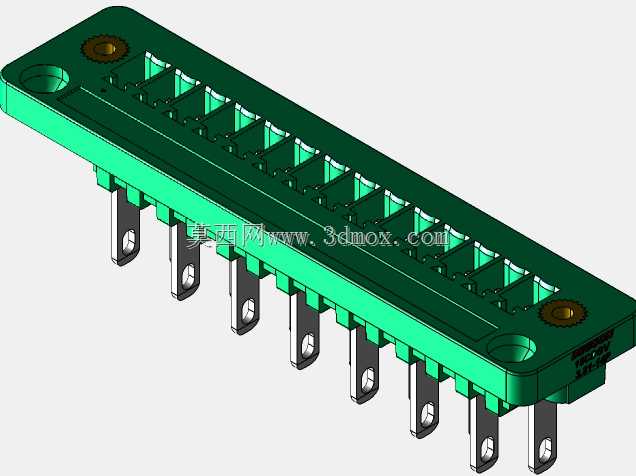

　　从设计思路层面拆解这套组件的结构，板端插座采用直插式焊针设计，焊针长度适配常规1.6-2mm厚度的PCB板，焊针间距严格控制在3.81mm，符合行业通用的接线端子间距标准，能直接匹配市面上多数PCB板的布线间距要求，不需要额外调整走线宽度与线间距；插座本体采用绿色阻燃工程塑料材质，绝缘性能满足低压电控的耐压要求，插合面的导向槽能在插头插入时自动对位，即使是盲插操作也能顺利对位，不会出现插针弯折的问题。线端插头的螺钉锁紧位置做了内凹设计，拧紧螺钉时螺丝刀不会打滑刮伤周边元件，每个接线位的导电件都采用铜质镀锡处理，降低接触电阻，避免长期使用后接触面氧化导致的压降过大、发热问题。

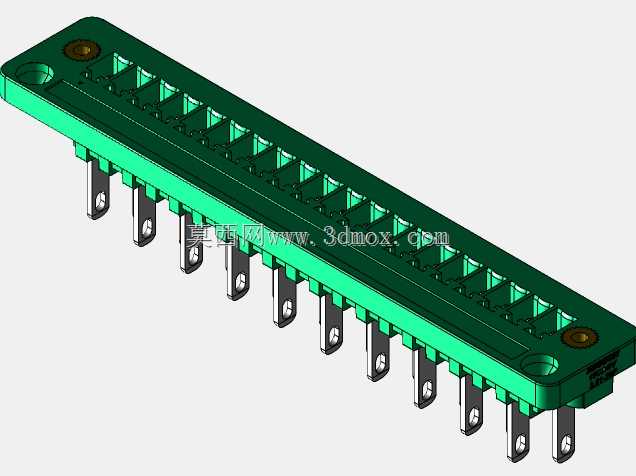

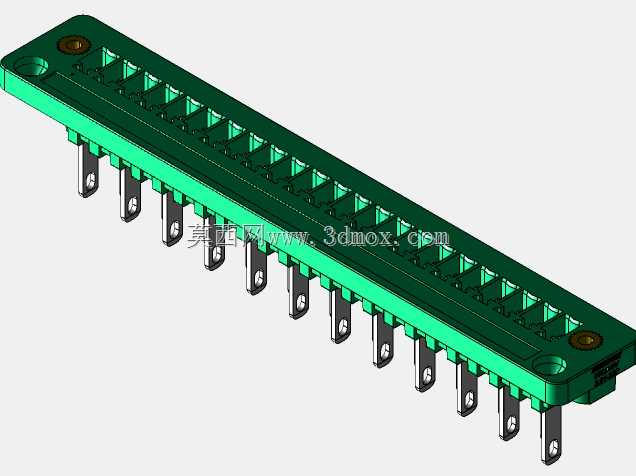

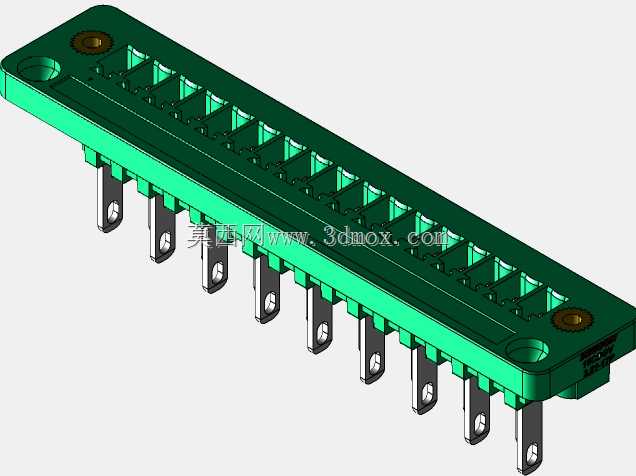

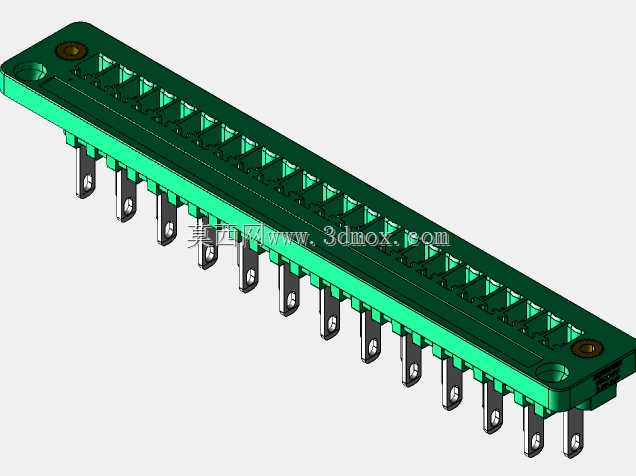

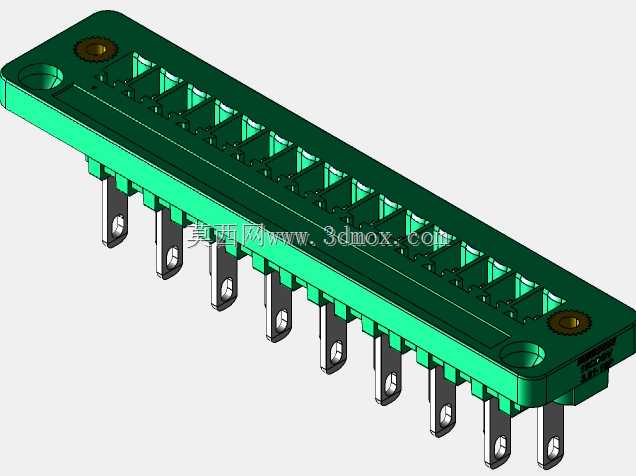

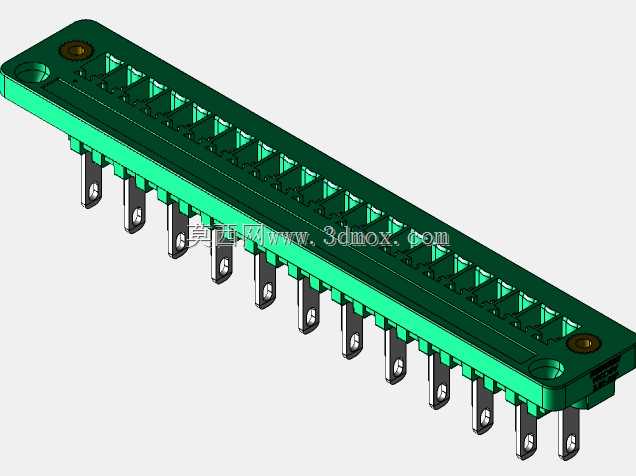

　　关于安装边界与尺寸适配，这套组件的板端插座固定孔间距适配标准安装尺寸，两个安装孔中心距与同规格其他品牌的15CDG系列端子完全兼容，设计选型时可以直接替换同规格的其他品牌端子，不需要修改PCB板的安装孔位与焊盘封装；插座本体的高度控制在常规板对板、板对外的安全间距范围内，安装在PCB板边缘时，不会与机箱侧壁、周边的电容、继电器等元件产生干涉；线端插头的进线口方向为垂直于板面方向，接线时导线从插头正面引入，螺钉拧紧方向垂直于进线方向，操作空间充足，即使是密集排布的多组端子并排安装，相邻端子之间也不会互相干扰螺丝刀操作。针对不同的接线点位需求，这套组件支持2到24针的不同位数配置，设计人员可以根据实际需要的接线路数选择对应位数的型号，不需要额外拼接，位数之间的间距保持统一，焊盘排布规整，方便PCB布线时走直线，减少过孔数量，提升布线效率。

　　在实际选型应用中，需要注意这类端子的额定电流与电压匹配场景，7A的通流能力足够覆盖绝大多数传感器信号、小型电磁阀、继电器线圈的供电与信号传输需求，250V的耐压等级也能满足民用、工业低压电控的绝缘要求，在-40到105摄氏度的工作温度范围内，塑料本体不会出现变形、脆化问题，导电件的弹性与接触性能也能保持稳定，不管是户外安装的小型工控设备，还是室内的控制柜内部元件，都能适配使用。另外，这套组件的参数化设计结构，也方便设计人员在做非标设备设计时，根据特殊的间距、位数需求快速调整模型尺寸，只需要修改对应的针距、针数参数，就能生成对应规格的端子模型，不需要从零开始建模，大幅提升结构设计的效率，在做整机装配干涉检查时，精准的模型尺寸也能提前预判接线后的空间占用，避免后期装配时出现端子与机箱、其他元件干涉的问题，减少打样后的修改成本。
