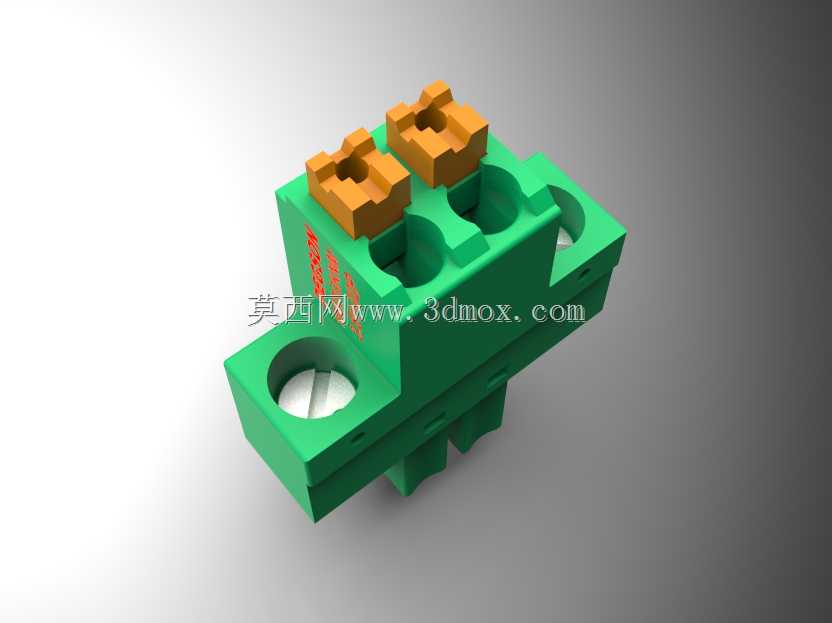

DEGSON15EDG系列3.81mm间距螺钉锁紧可插拔接线板

　　在工业电控柜内部布线、PLC IO模块外接线路、小型工控设备信号接线、传感器集线单元布线等场景里，这类3.81mm间距的螺钉锁紧可插拔接线板是应用频次极高的电气连接部件，相比传统焊接式接线、直压式端子排，它的可插拔结构能大幅提升设备组装、后期运维的接线效率，避免现场拆线时逐根拧松螺丝的繁琐操作，也能减少接线错误导致的返工问题。

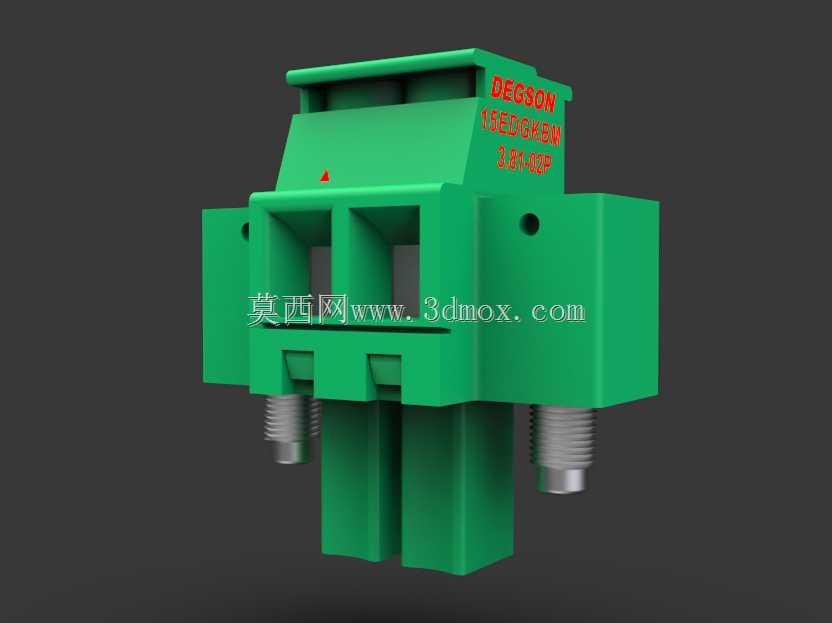

　　从实际使用的功能特性来看，这款接线板采用螺钉锁紧的导线固定方式，相比弹簧压接式端子，它的导线拉脱力更强，在存在一定振动的工业设备场景里，导线松脱的概率更低，适配的导线线径覆盖常规工控场景常用的28-16AWG规格，不管是细的信号传输线，还是稍粗的小功率供电线都能可靠压接，额定载流7A、耐压250VAC/DC的参数，完全满足绝大多数低压控制回路、信号传输回路的电气性能要求，工作温度覆盖-40到105摄氏度的区间，不管是北方户外低温环境的设备，还是设备内部靠近发热元件的安装位置，都能稳定工作不出现绝缘失效、接触不良的问题。

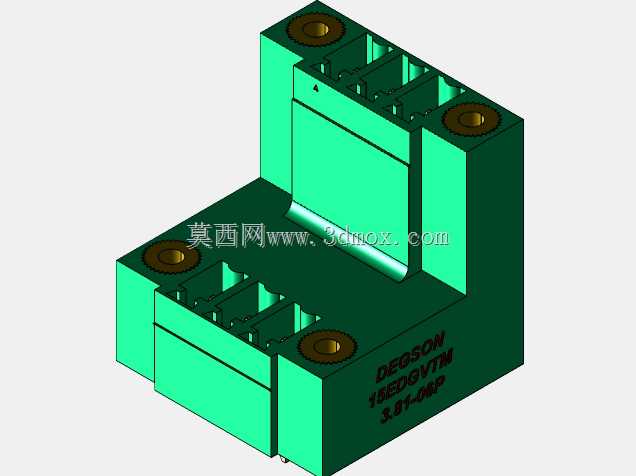

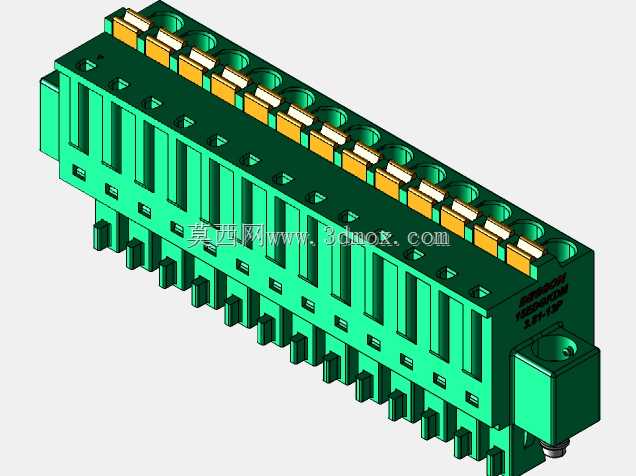

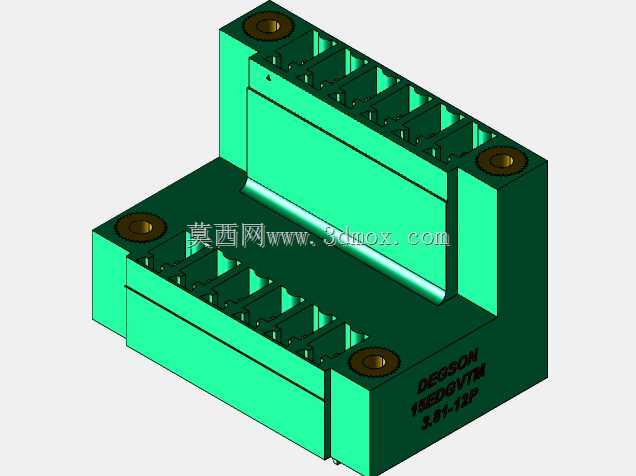

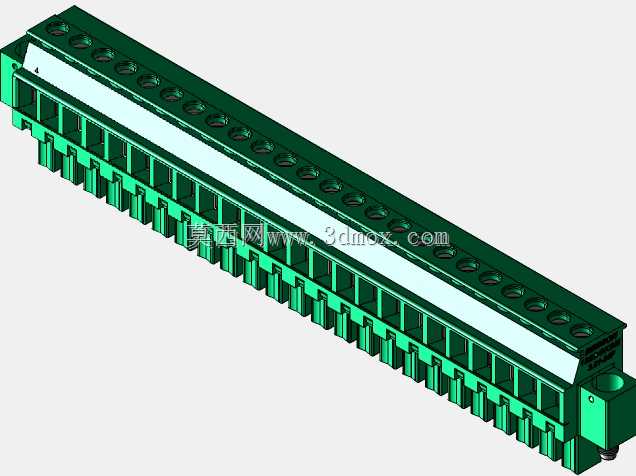

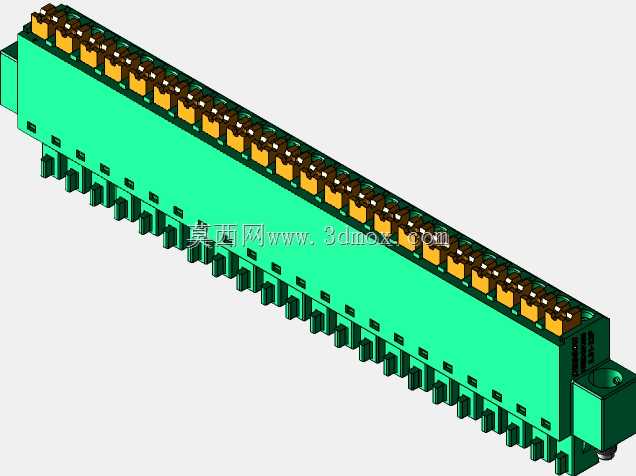

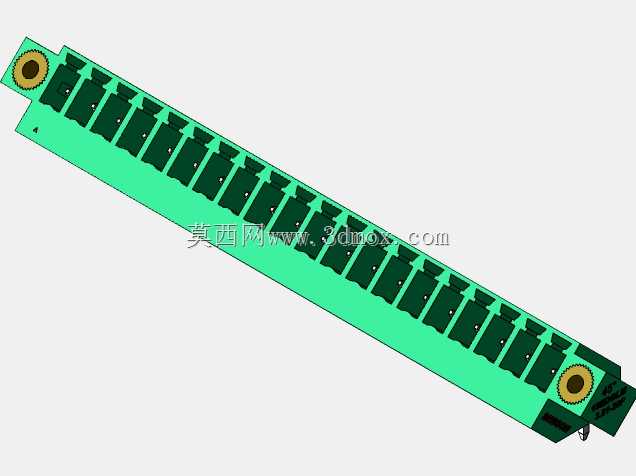

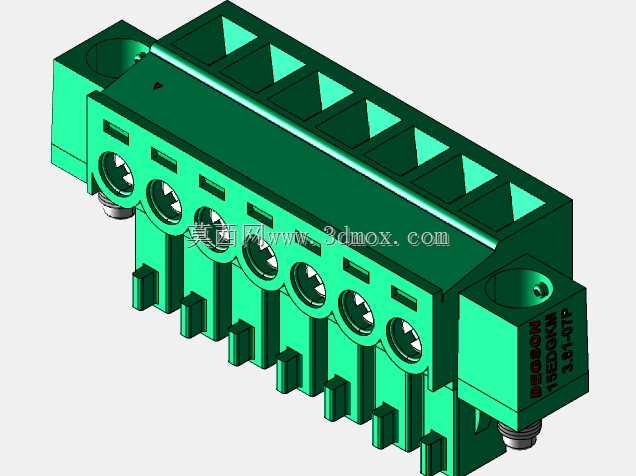

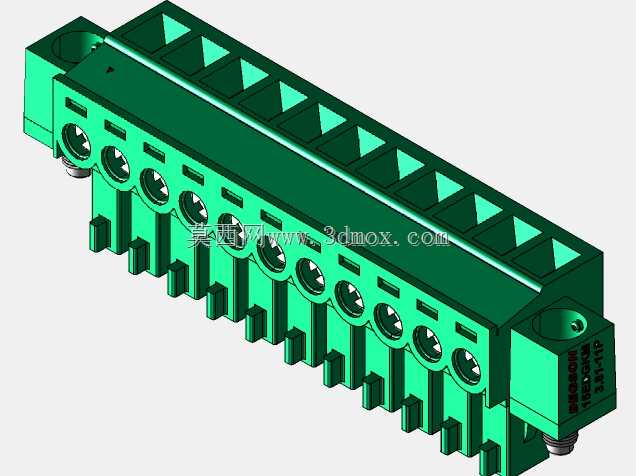

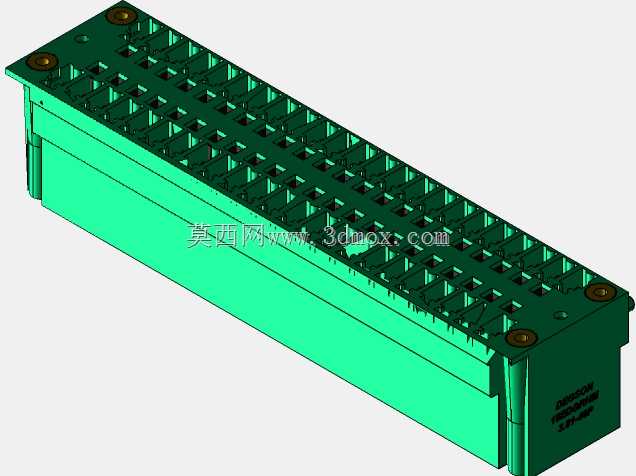

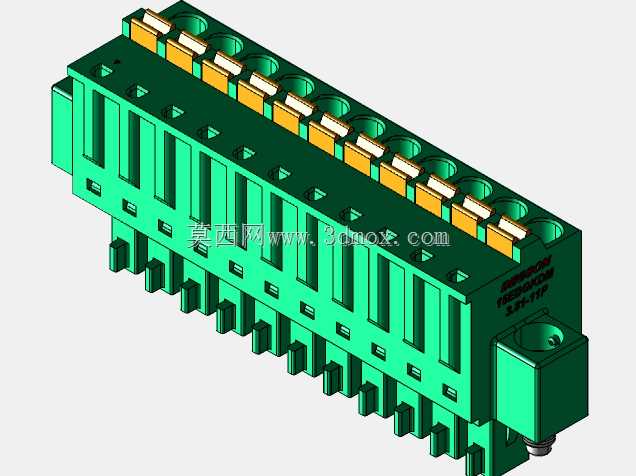

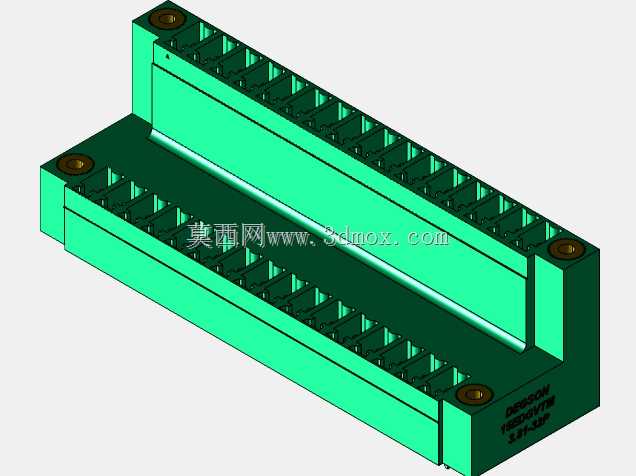

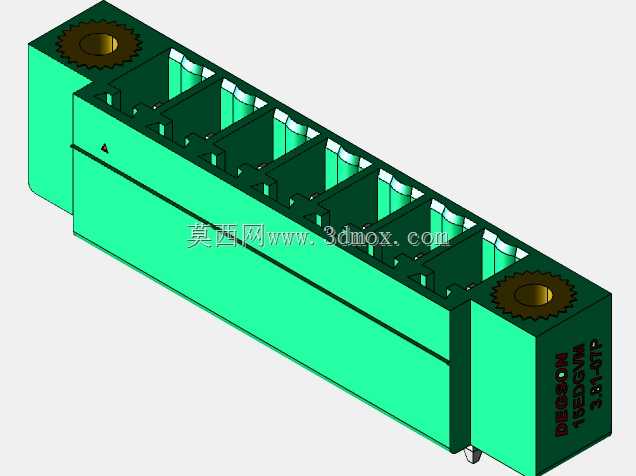

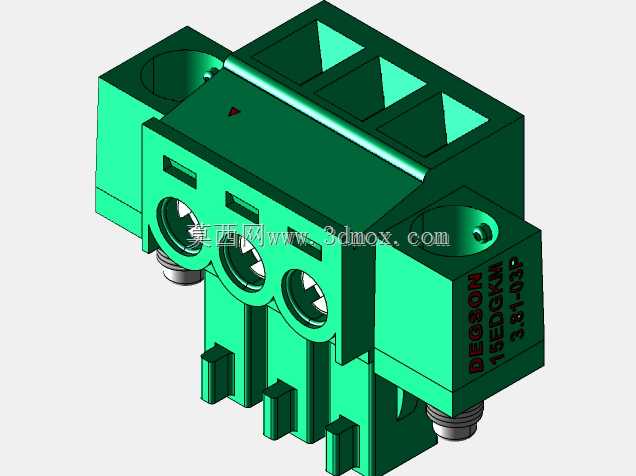

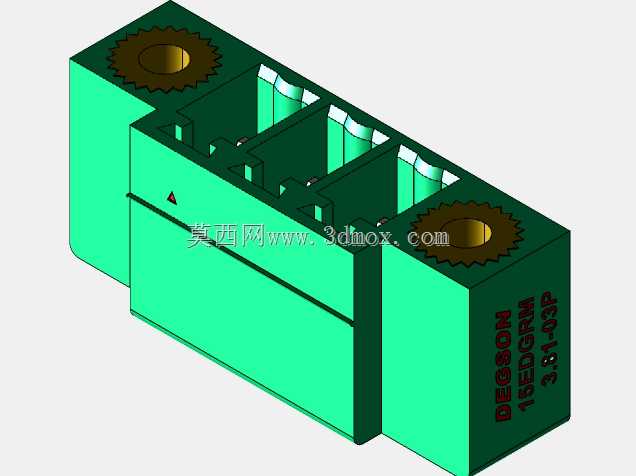

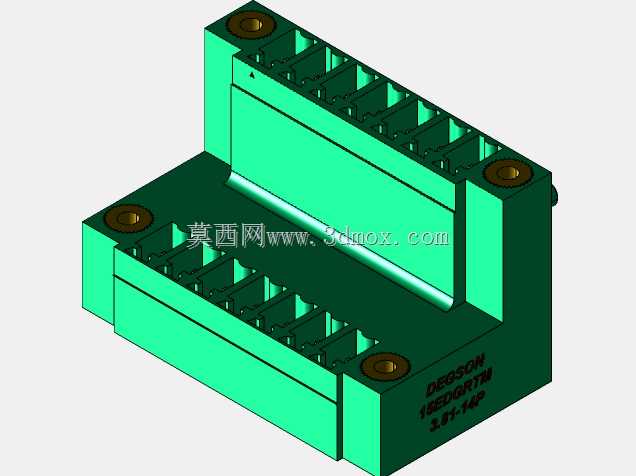

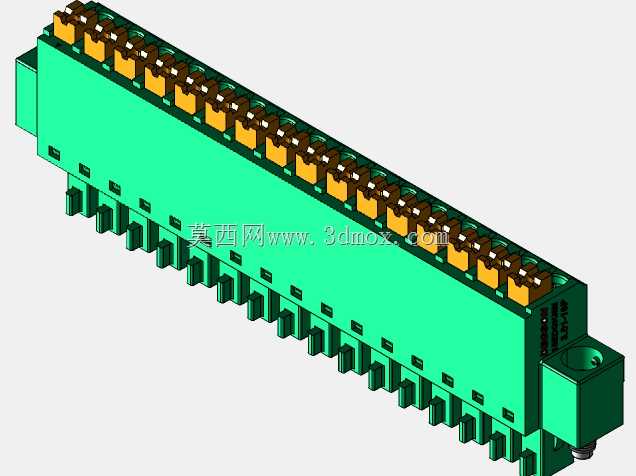

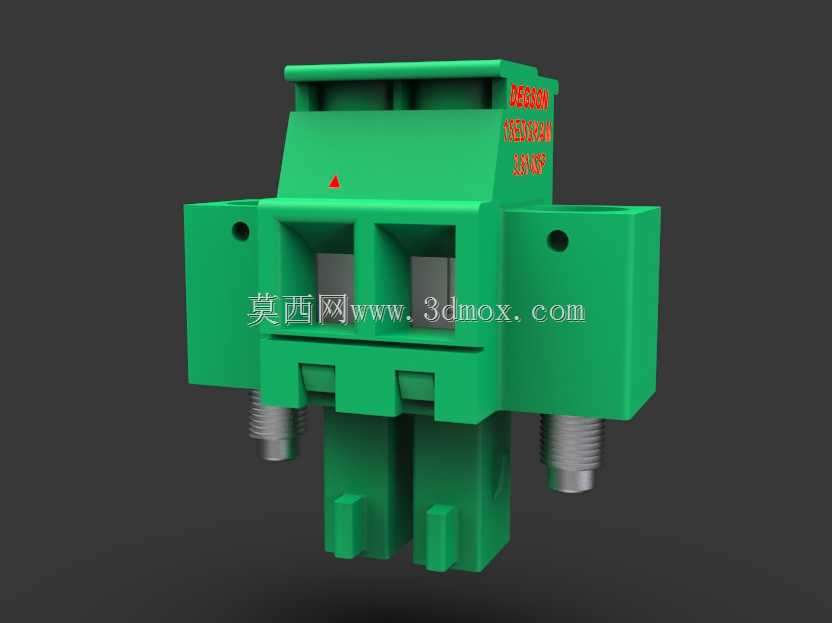

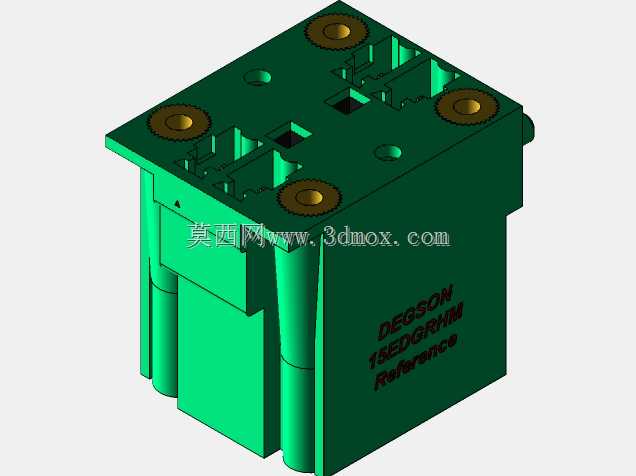

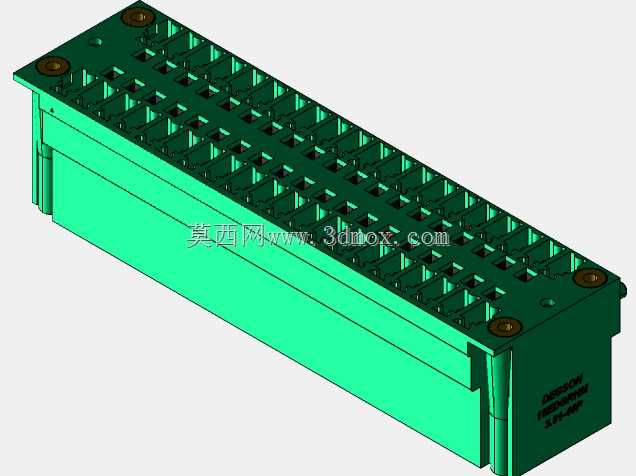

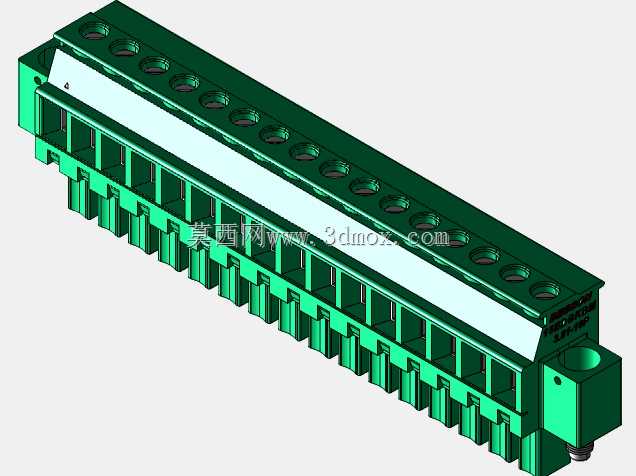

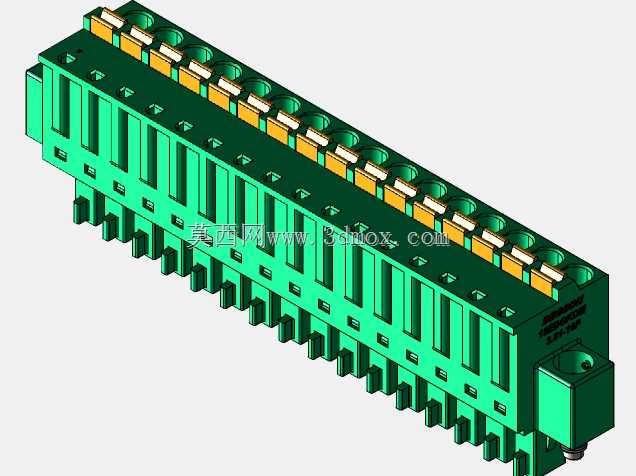

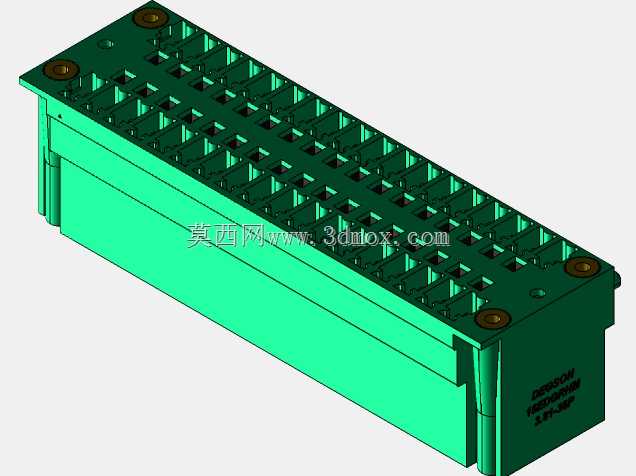

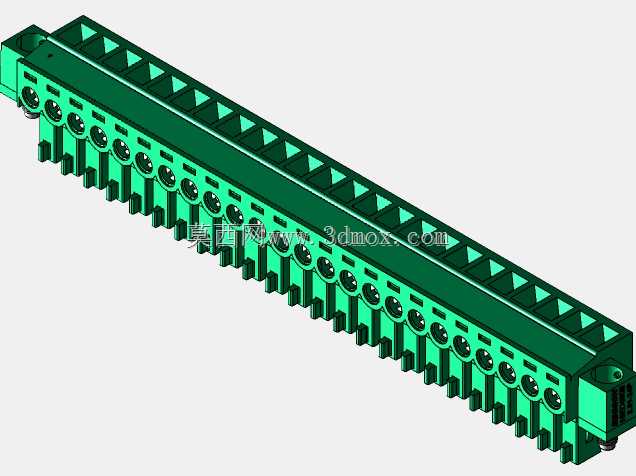

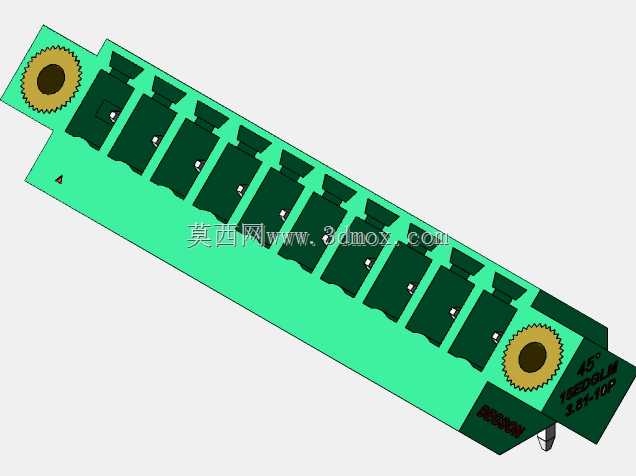

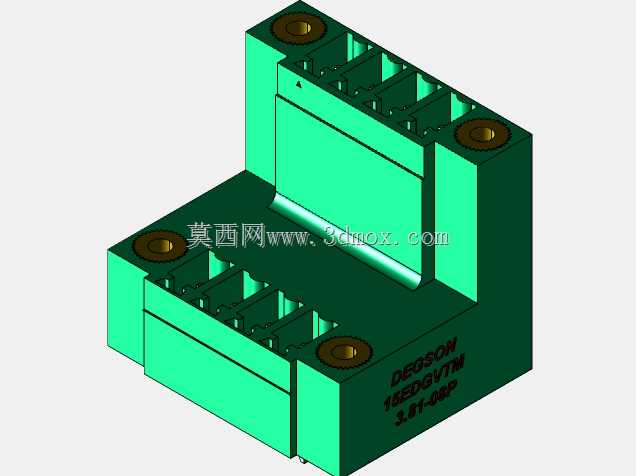

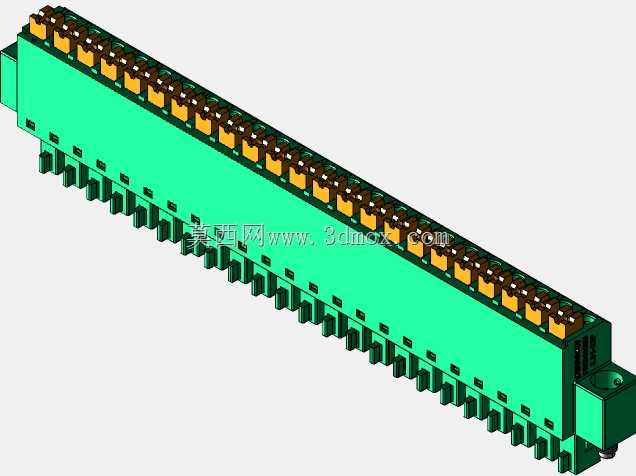

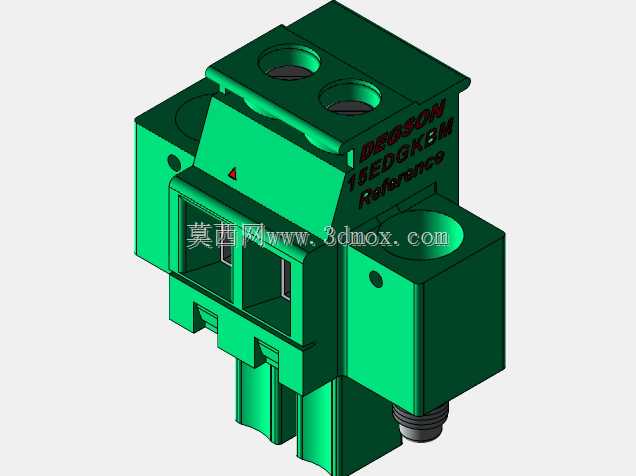

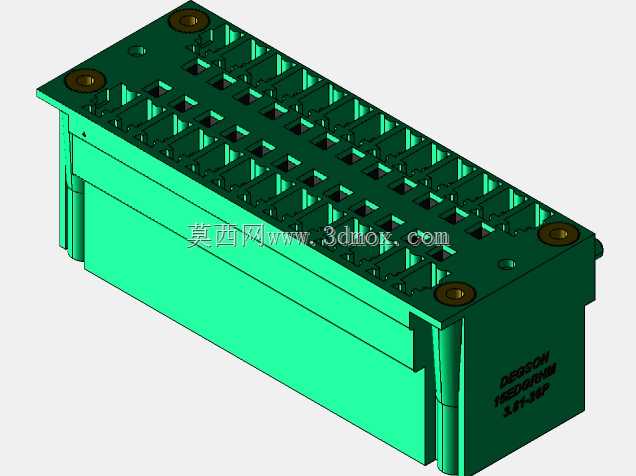

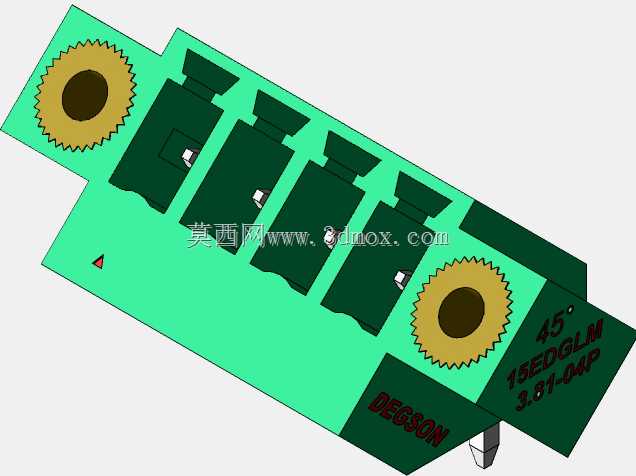

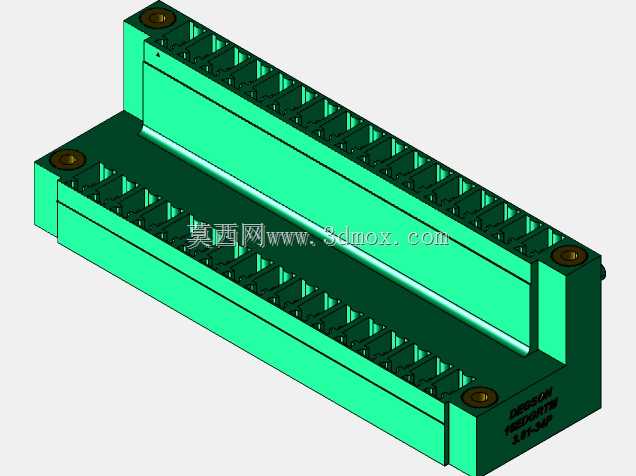

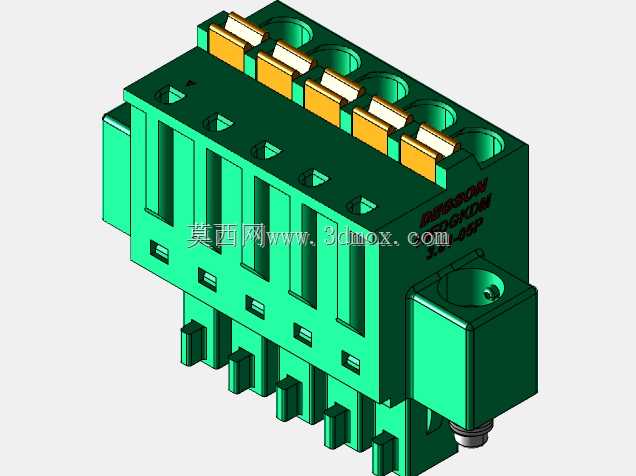

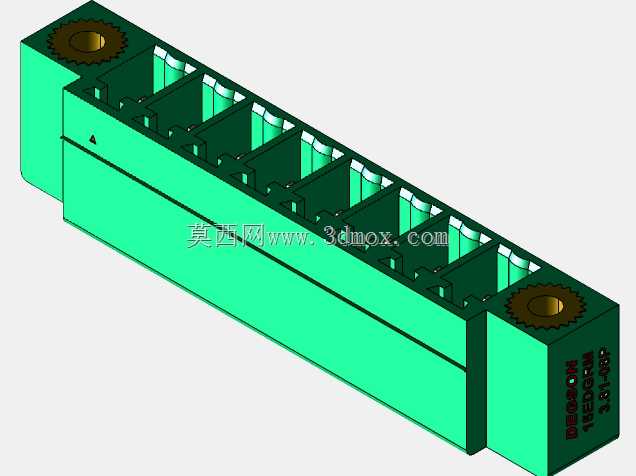

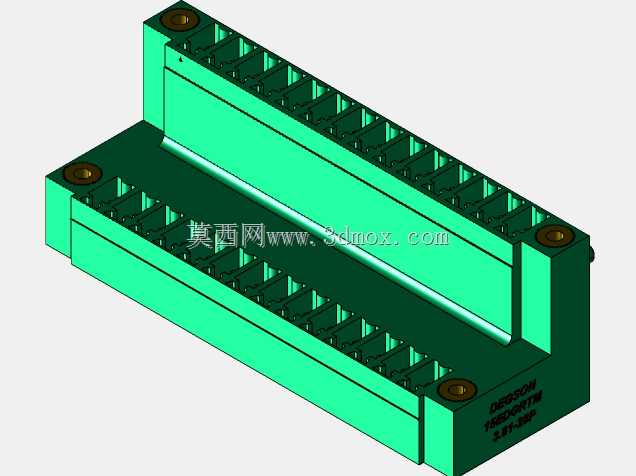

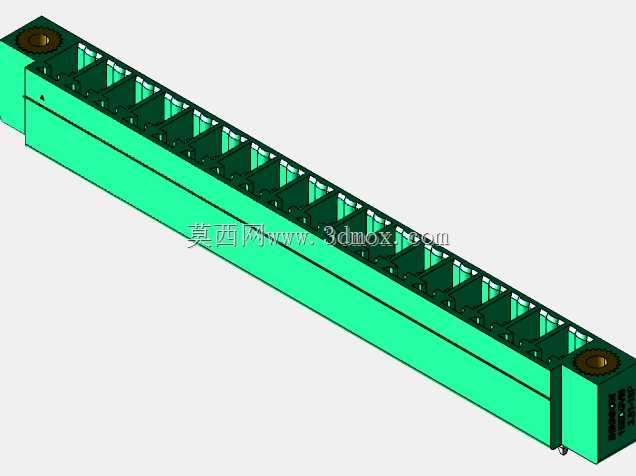

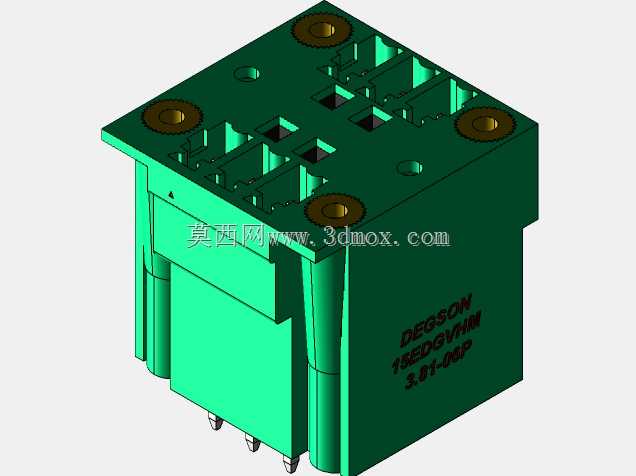

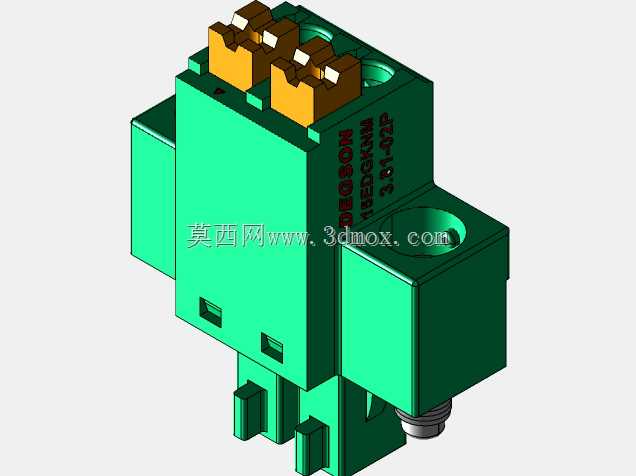

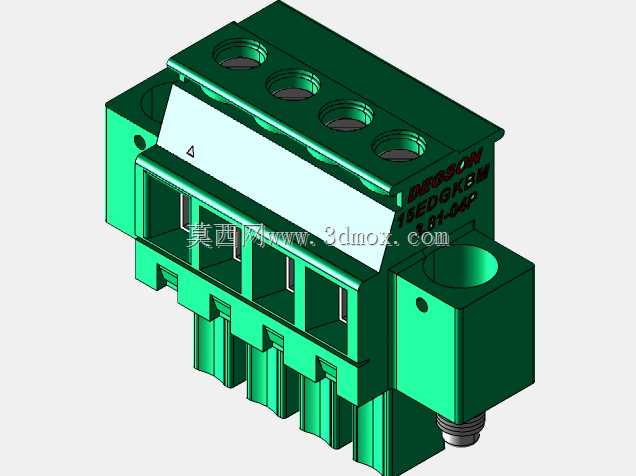

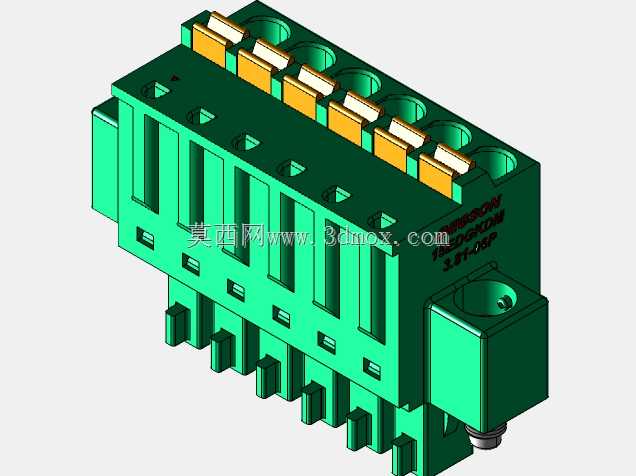

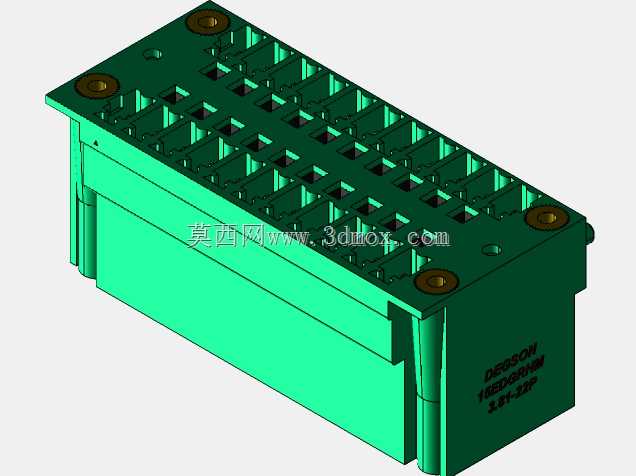

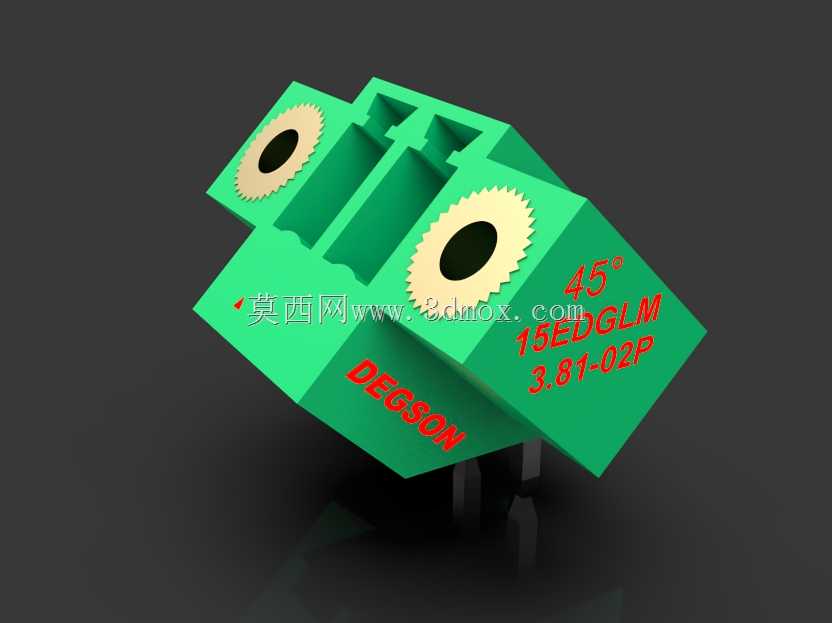

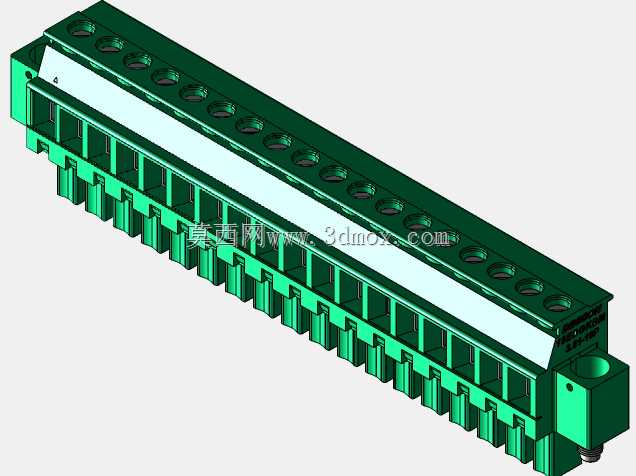

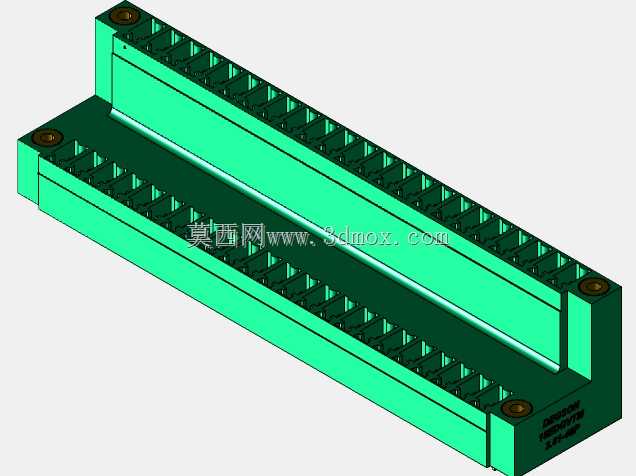

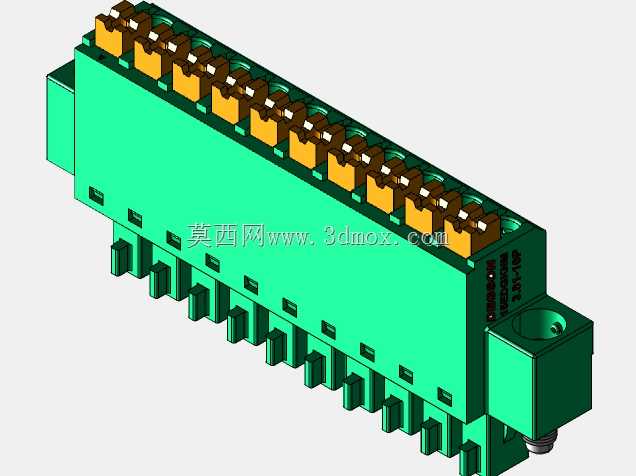

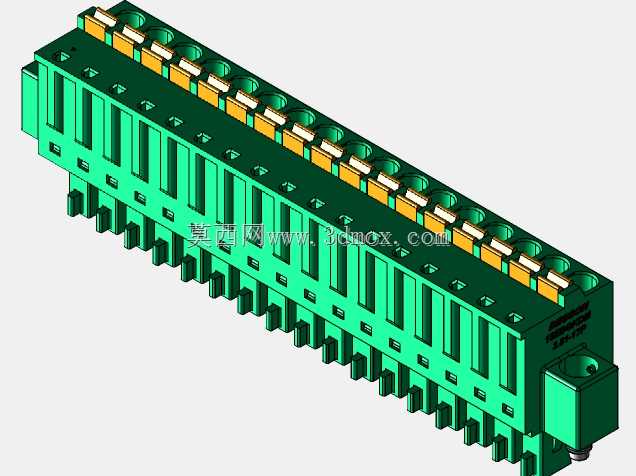

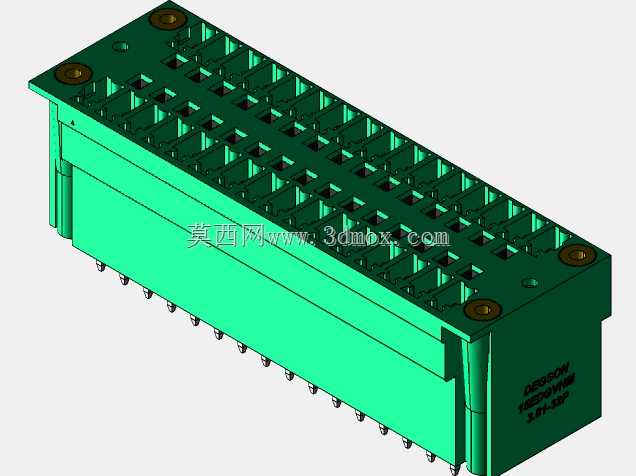

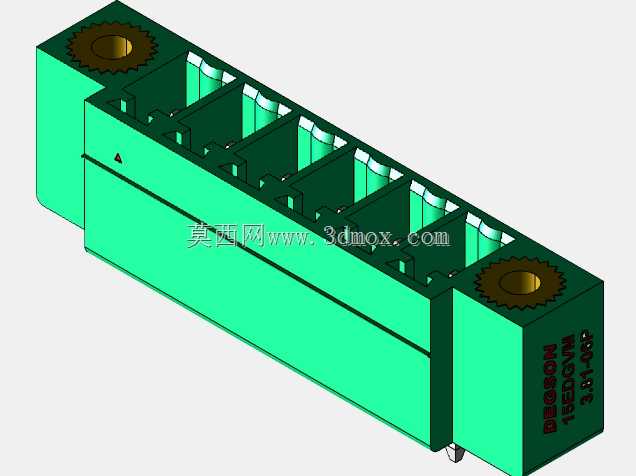

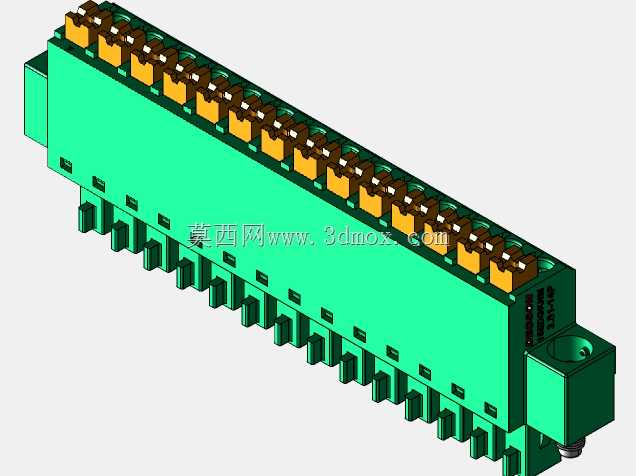

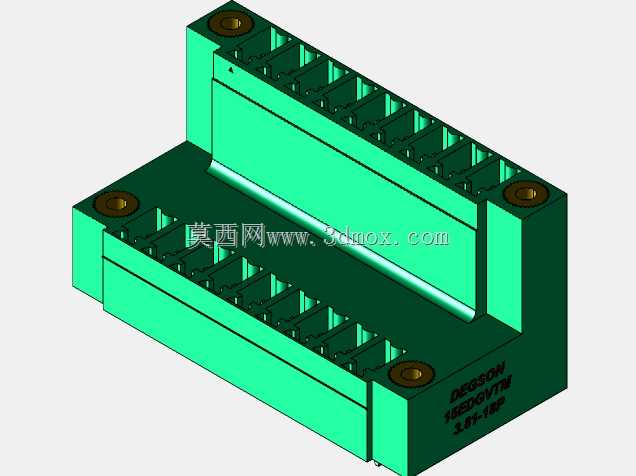

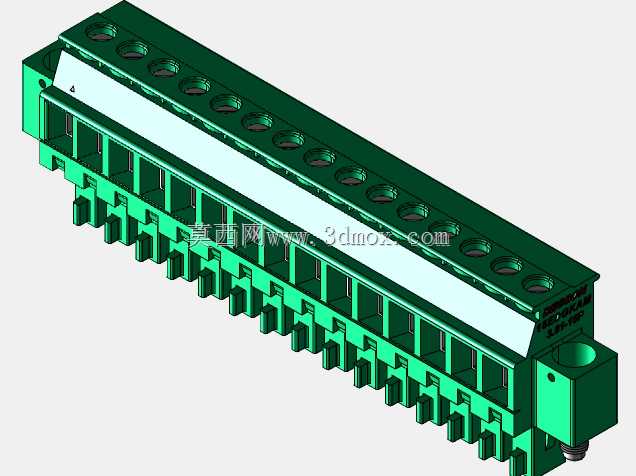

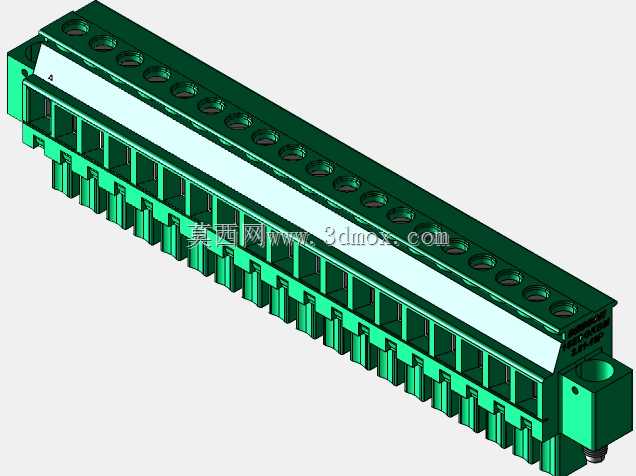

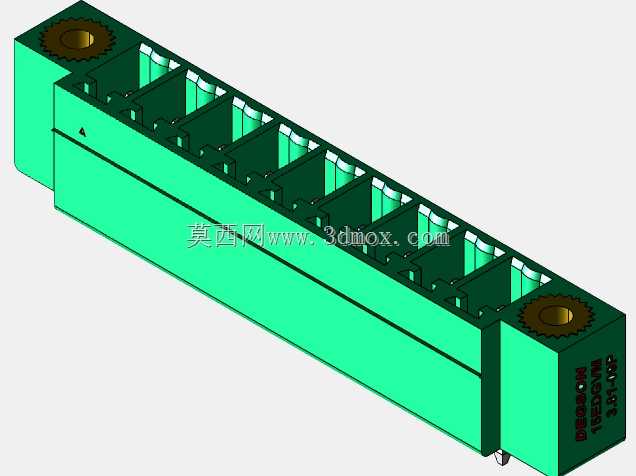

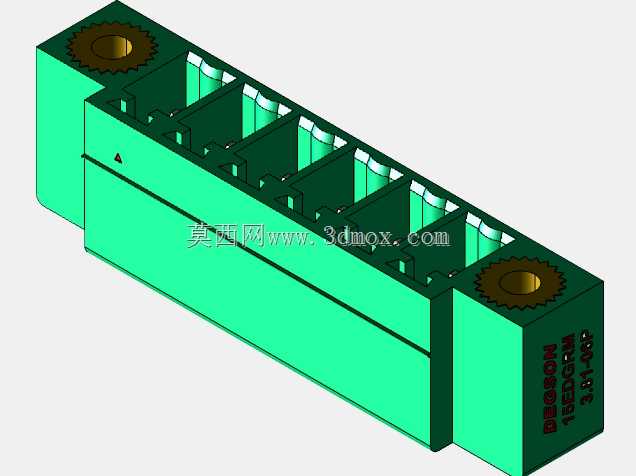

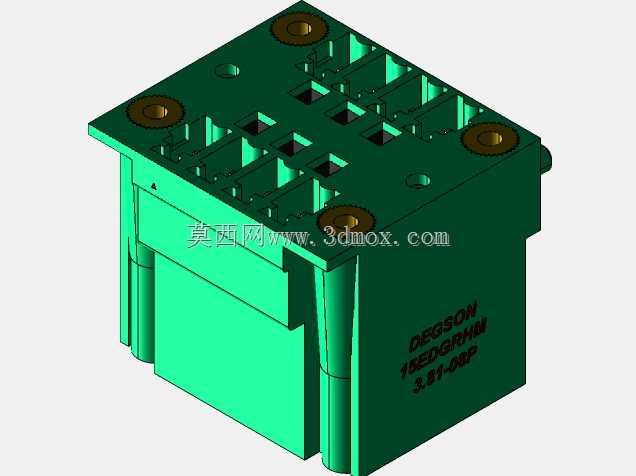

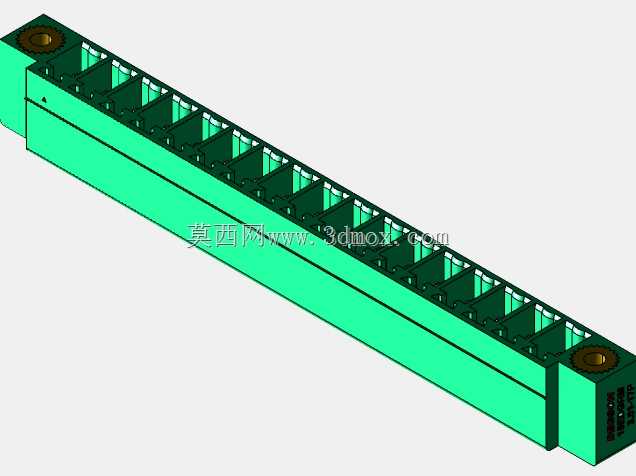

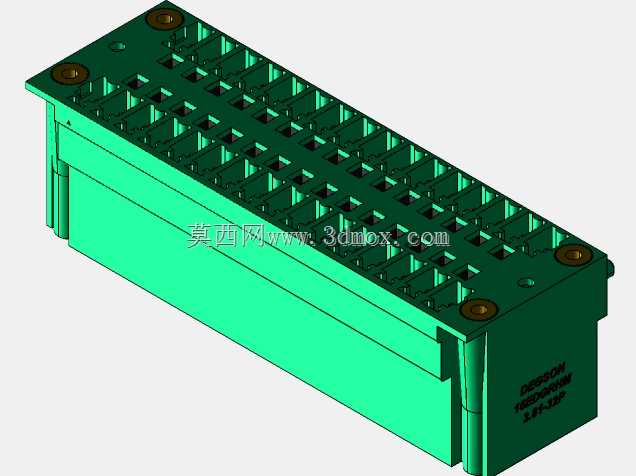

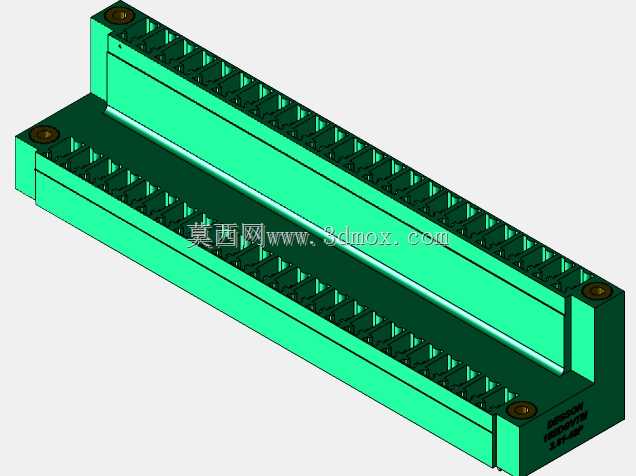

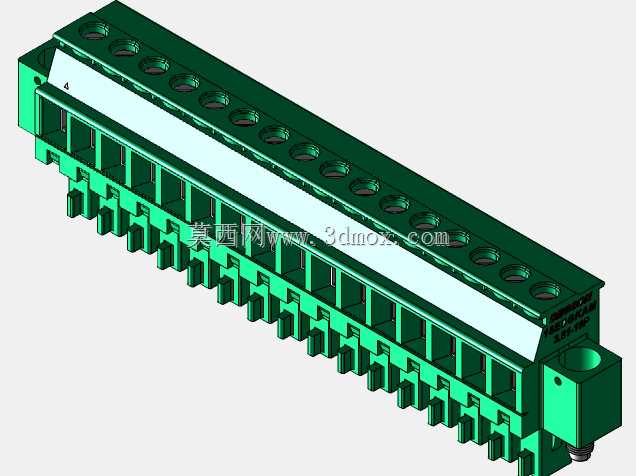

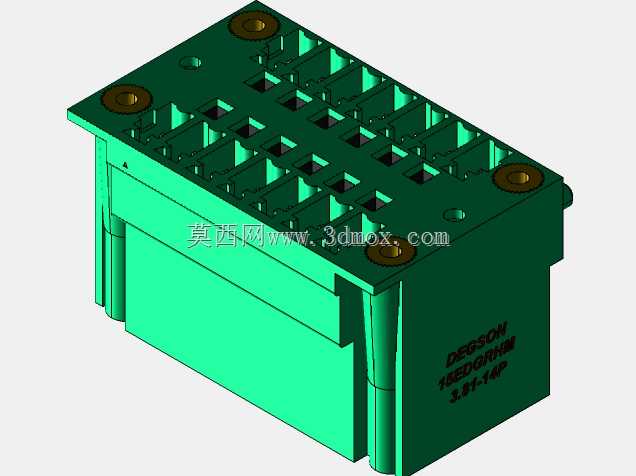

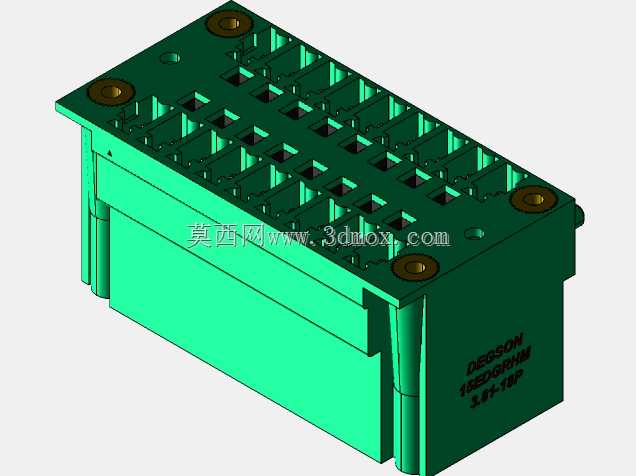

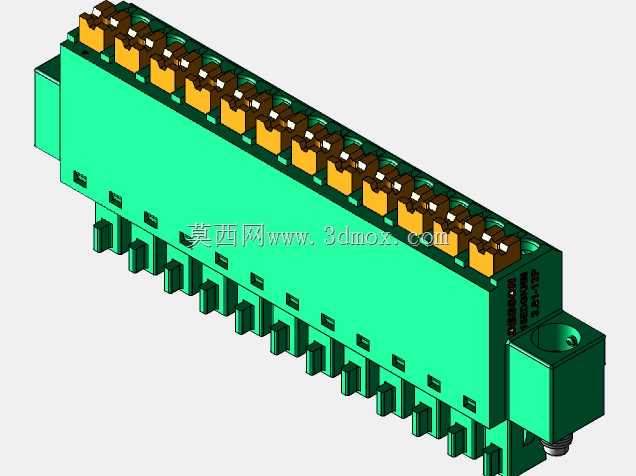

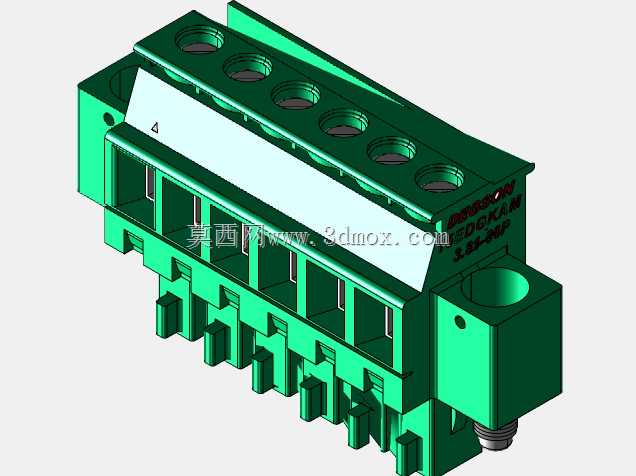

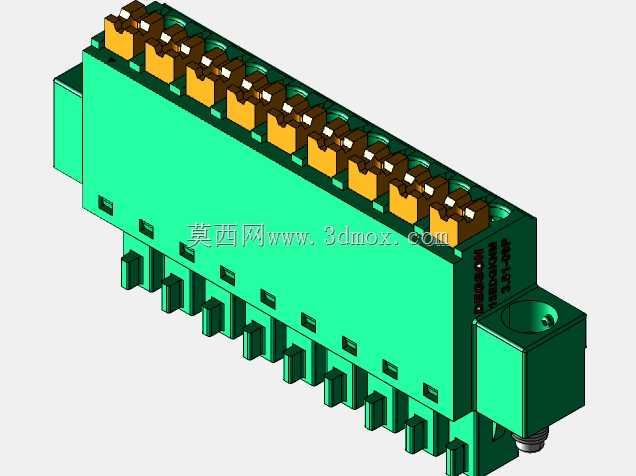

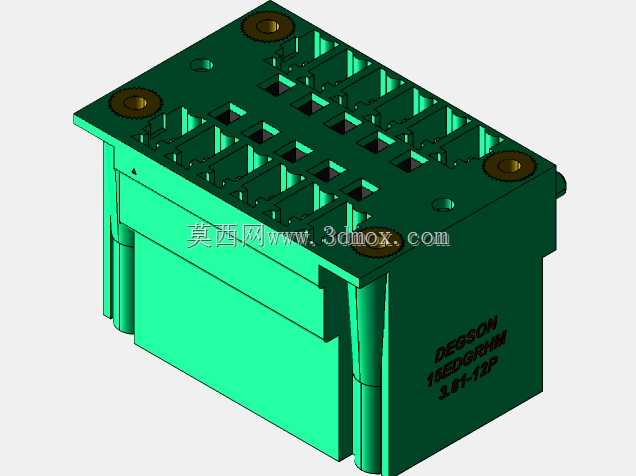

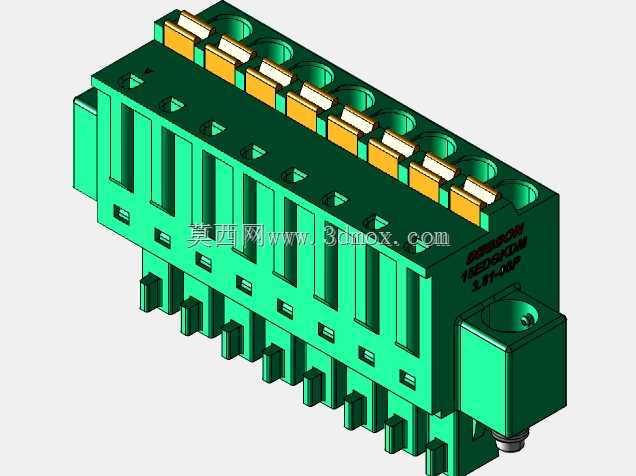

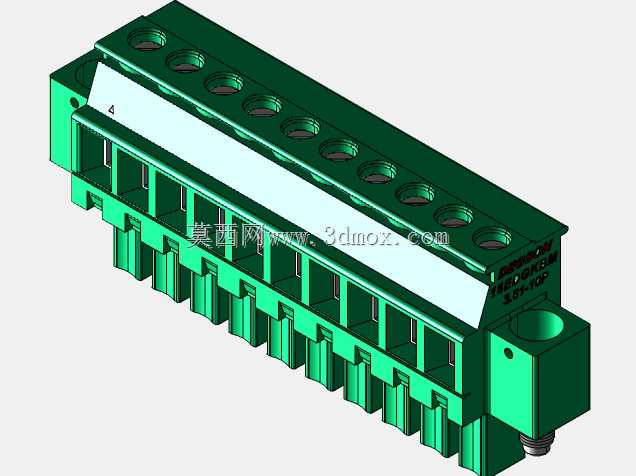

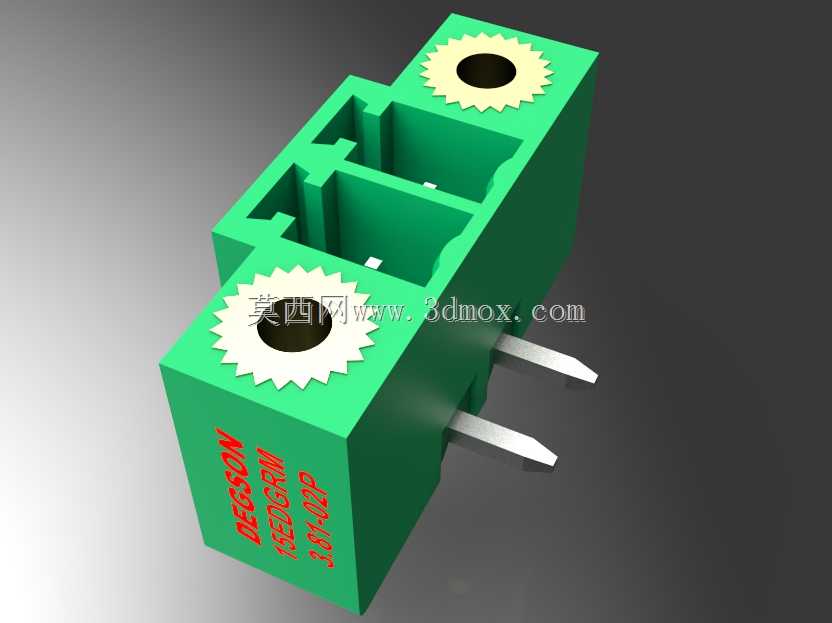

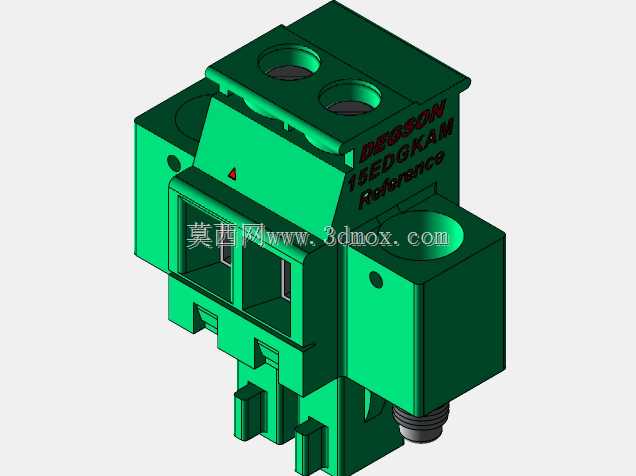

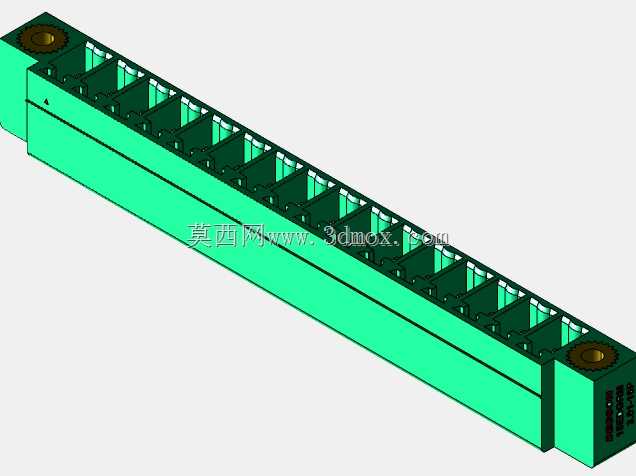

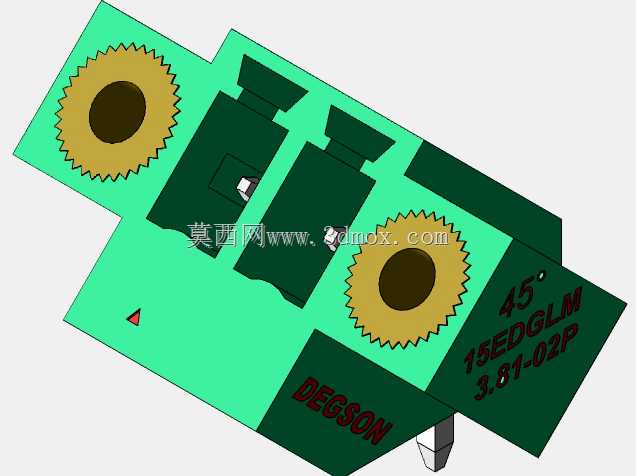

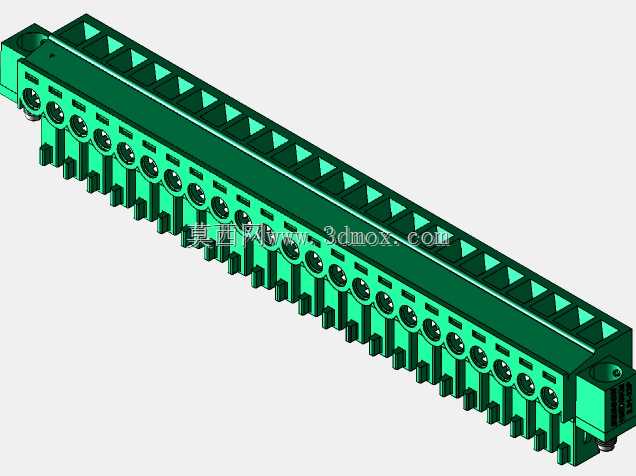

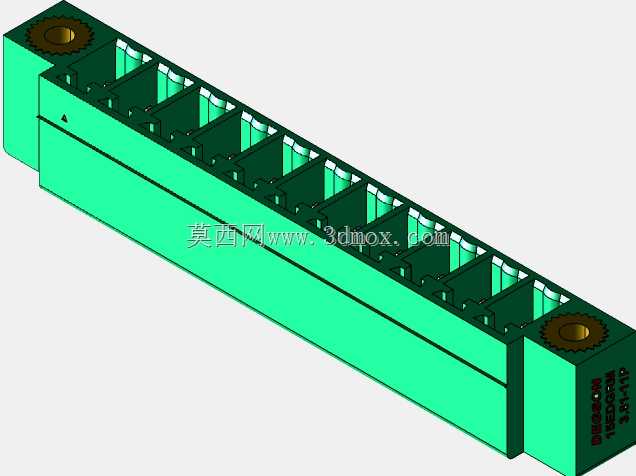

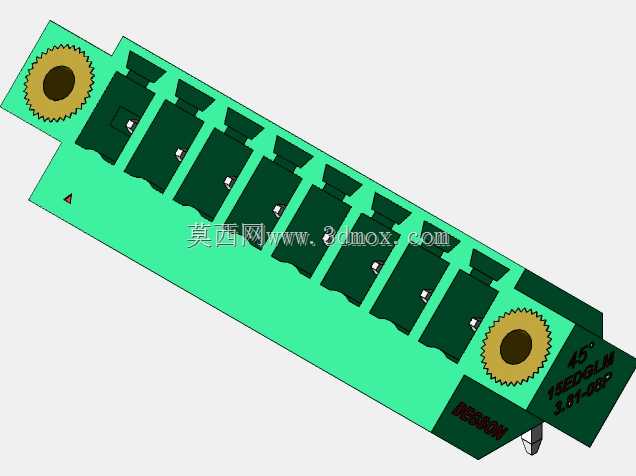

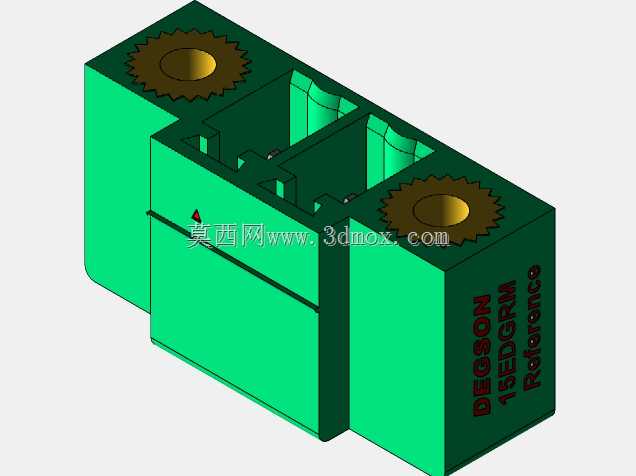

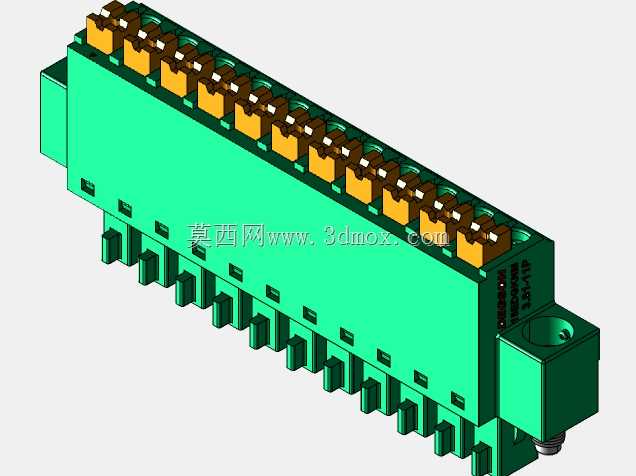

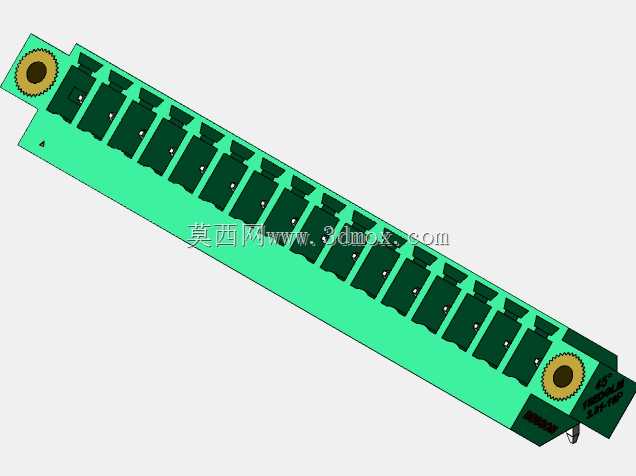

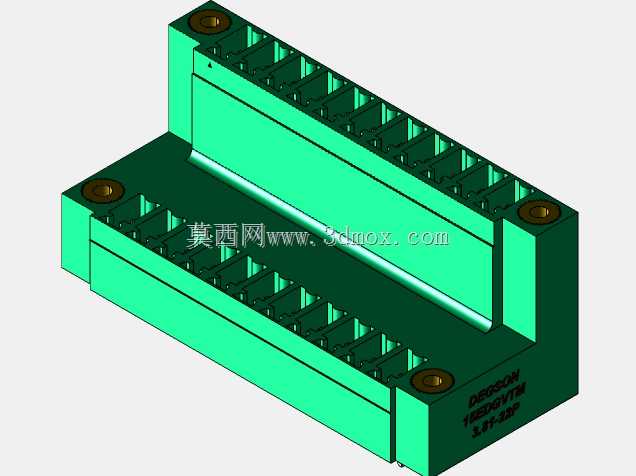

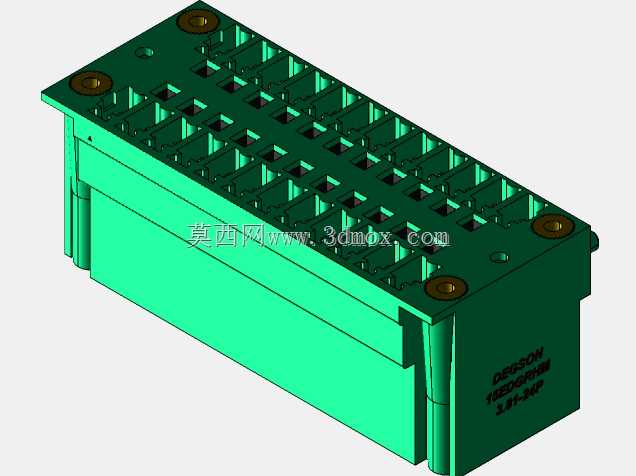

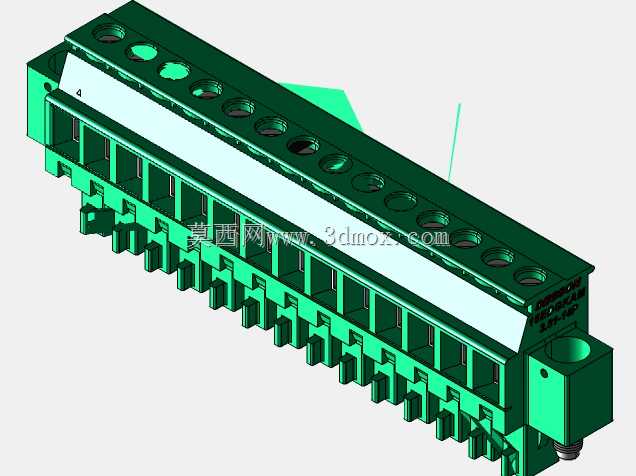

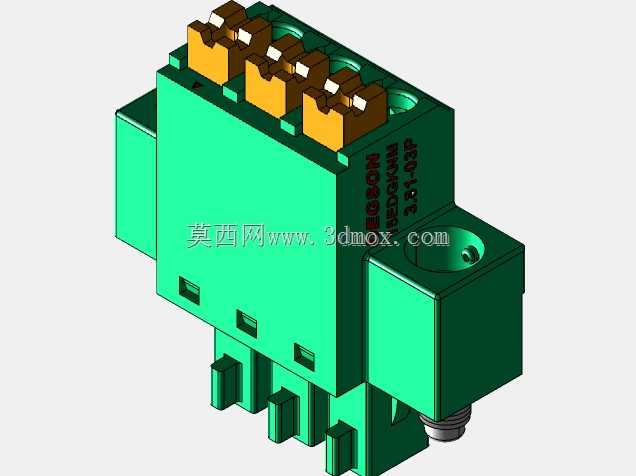

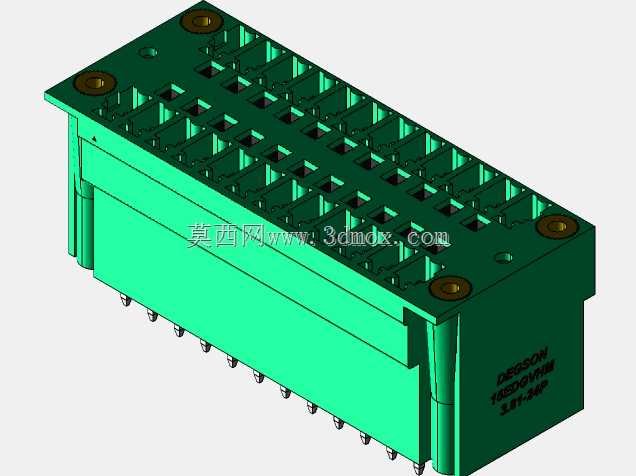

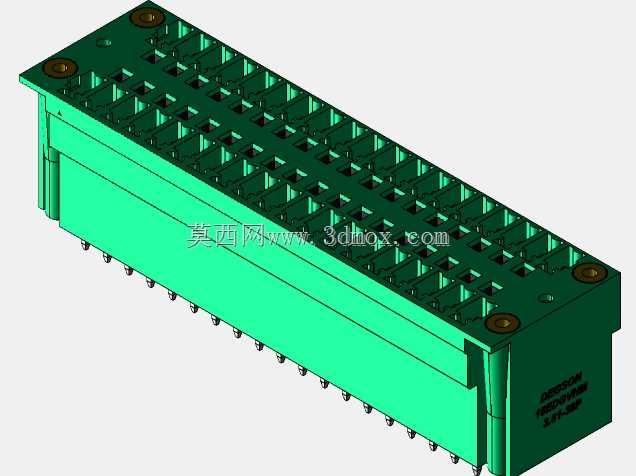

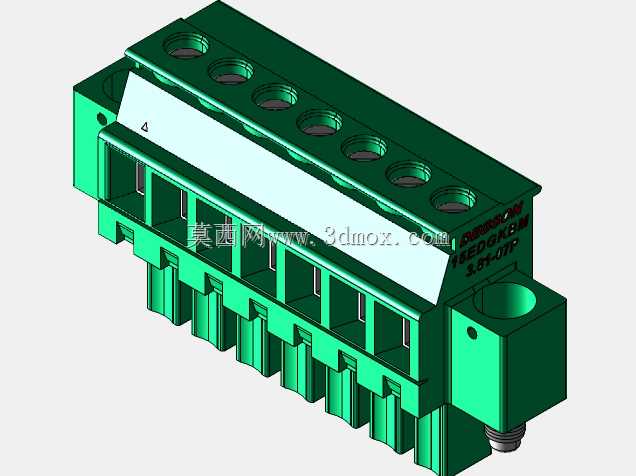

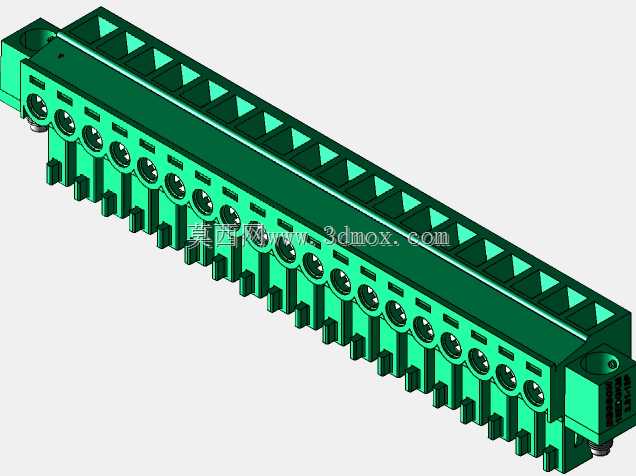

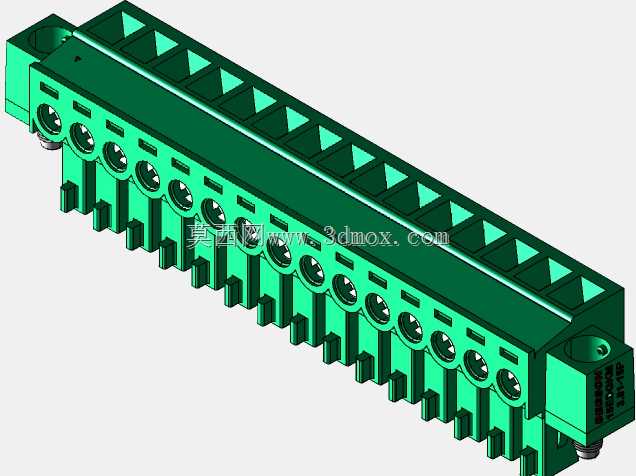

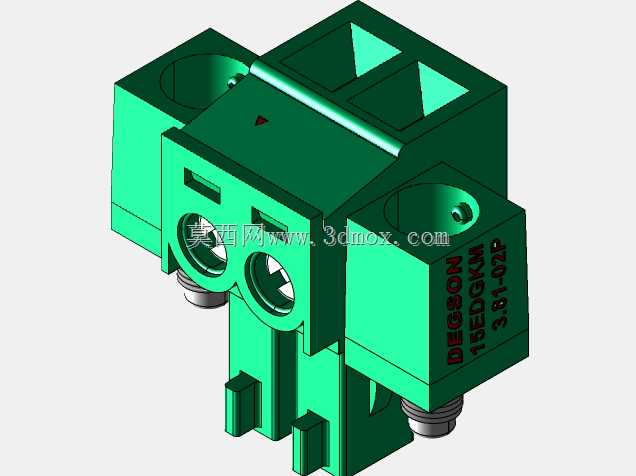

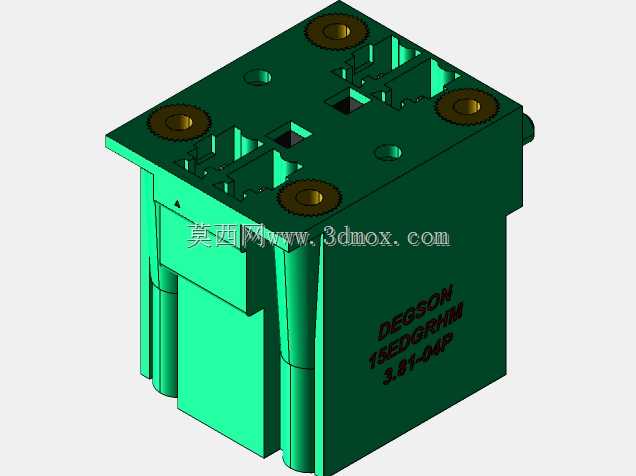

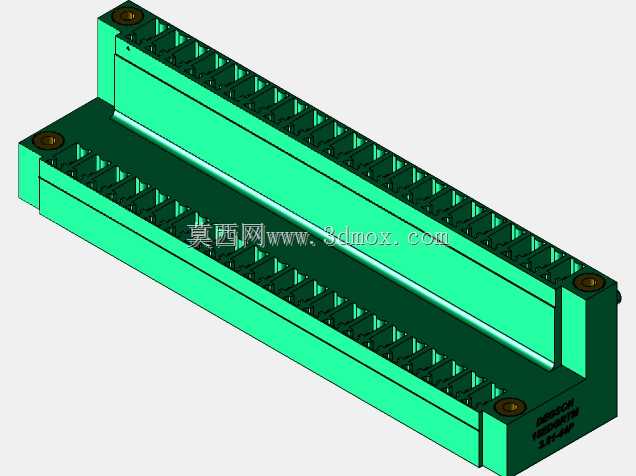

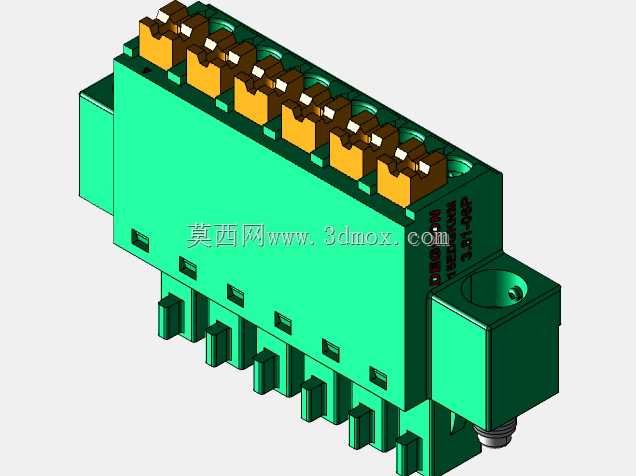

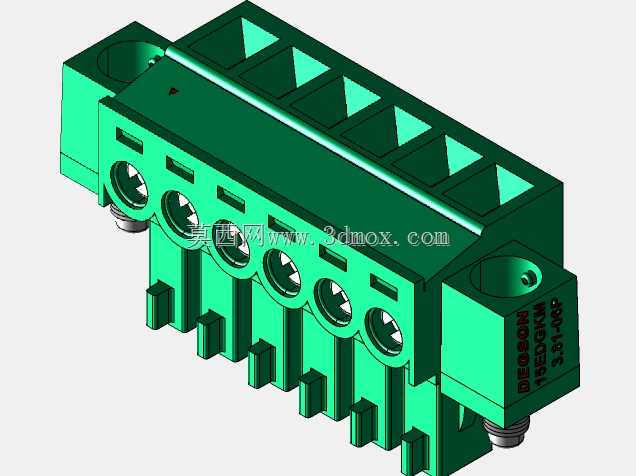

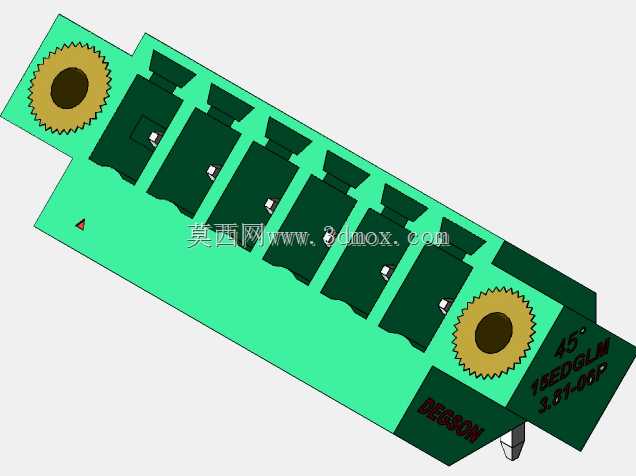

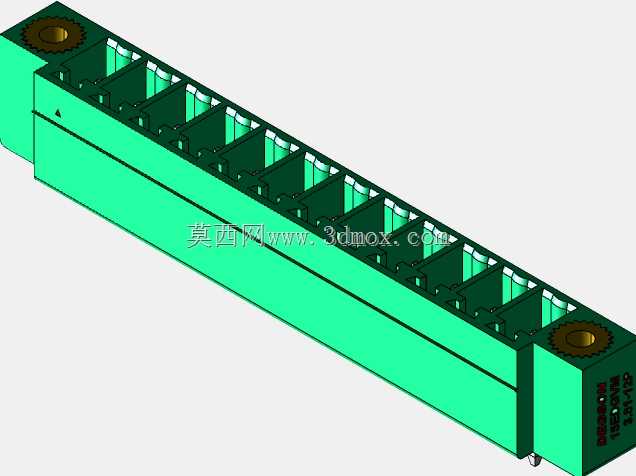

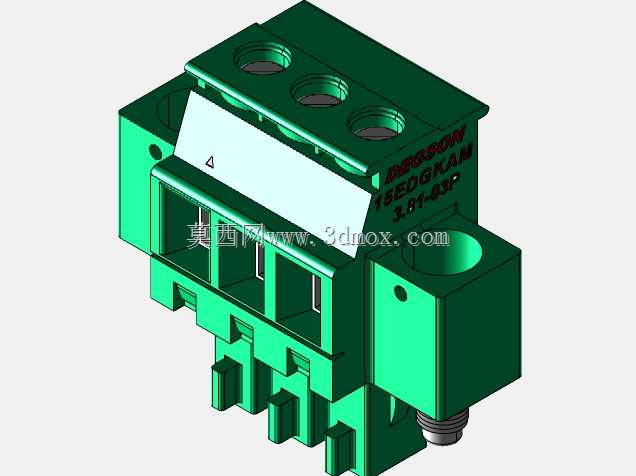

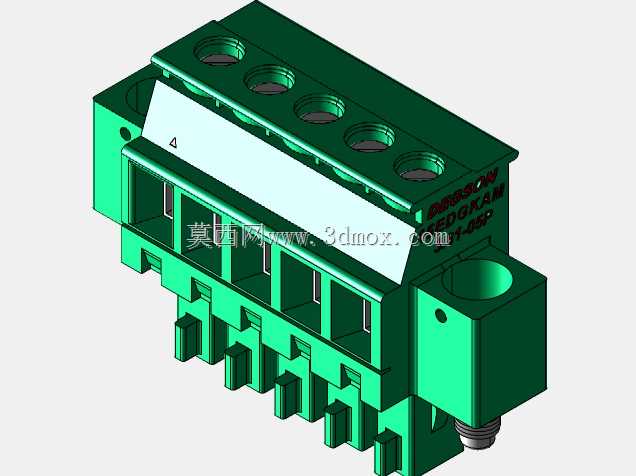

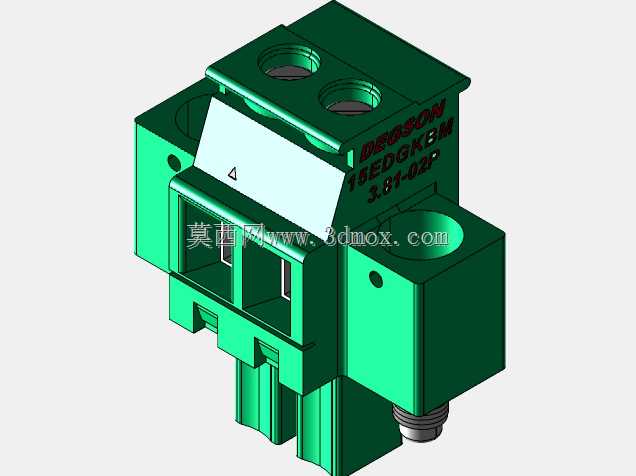

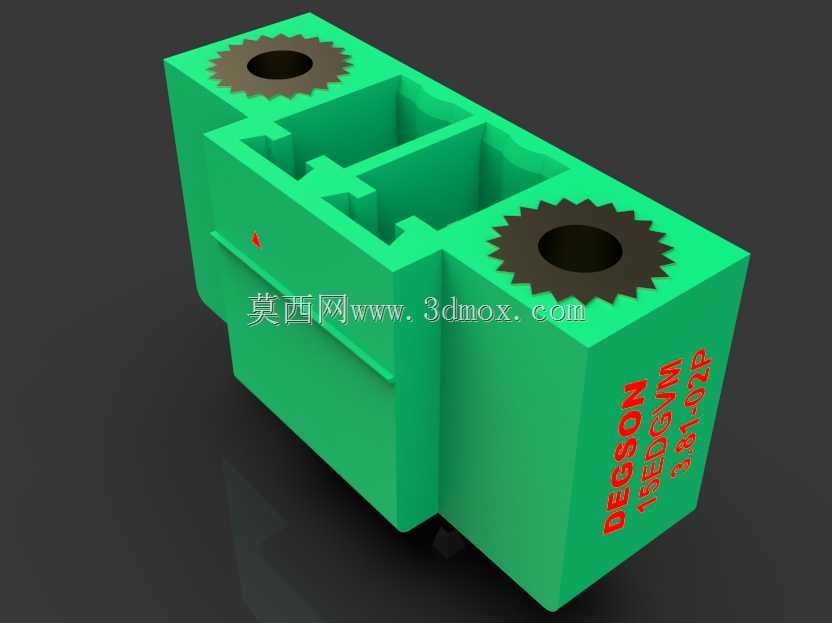

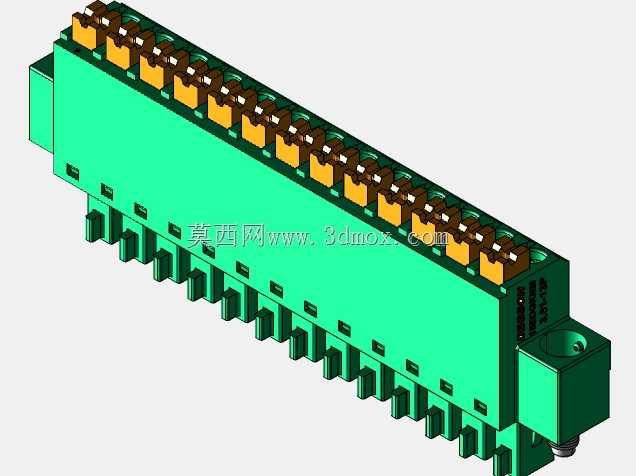

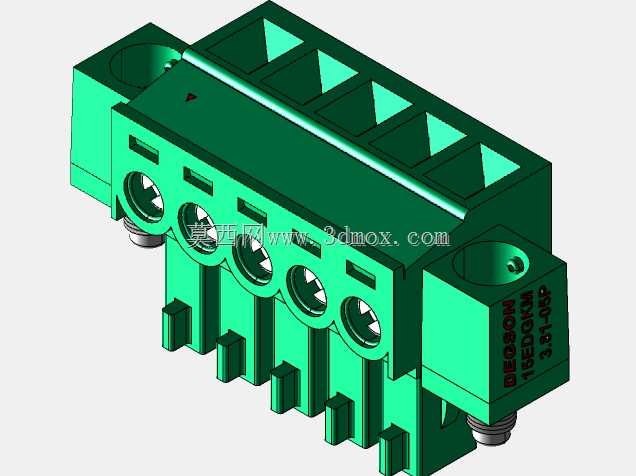

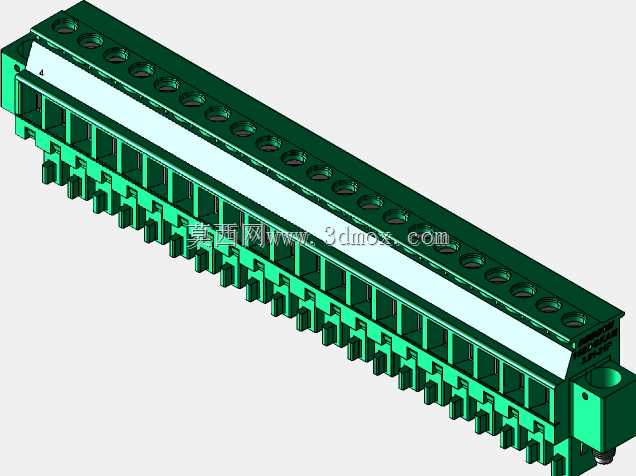

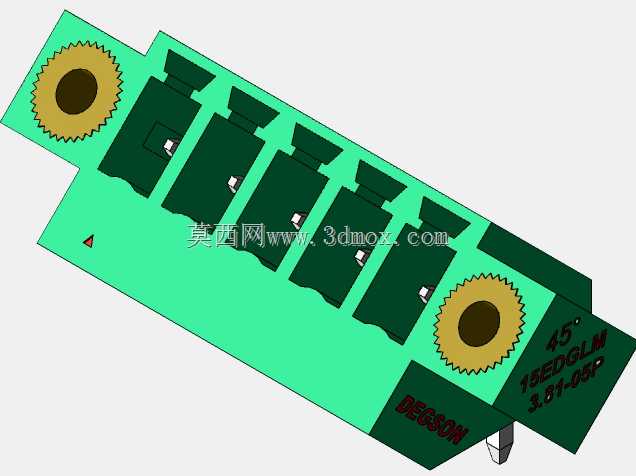

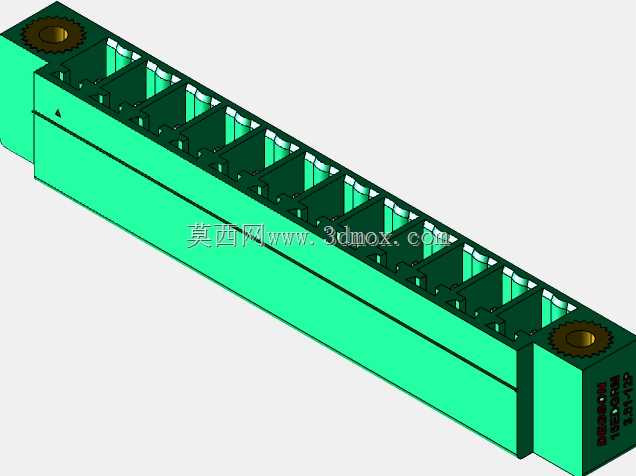

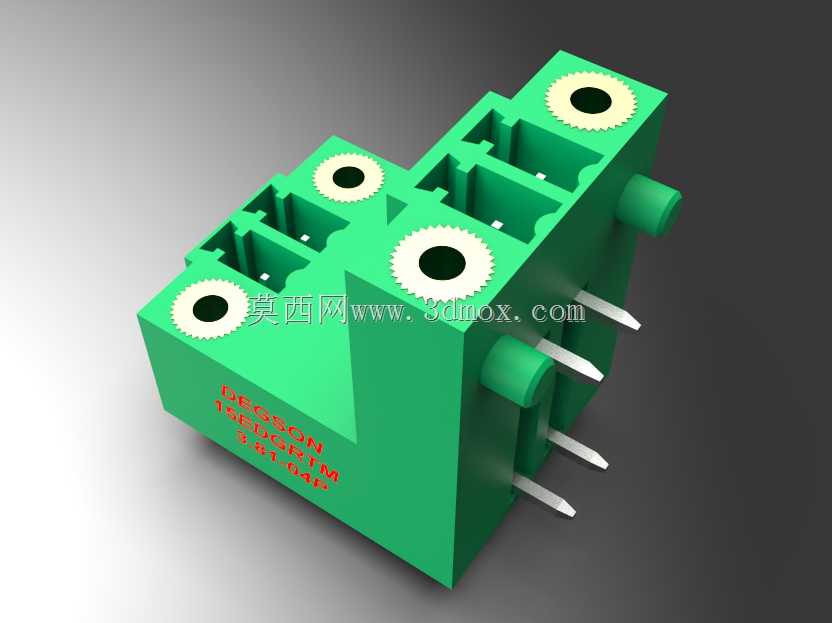

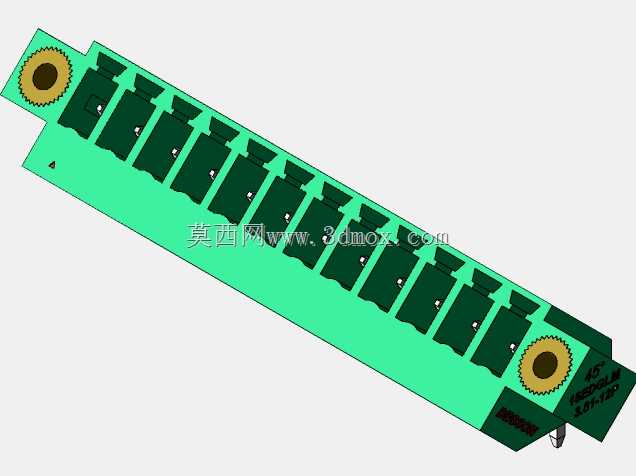

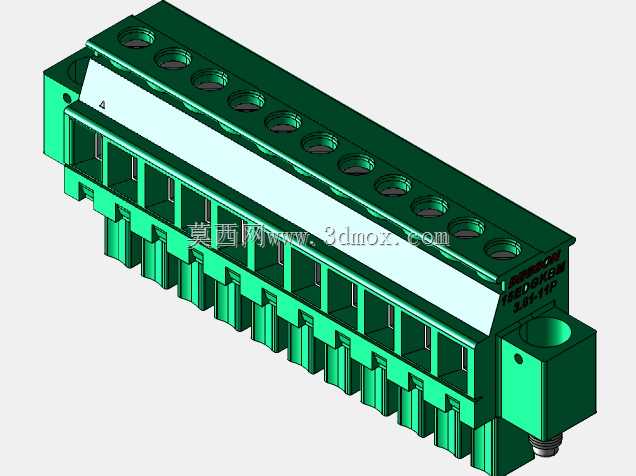

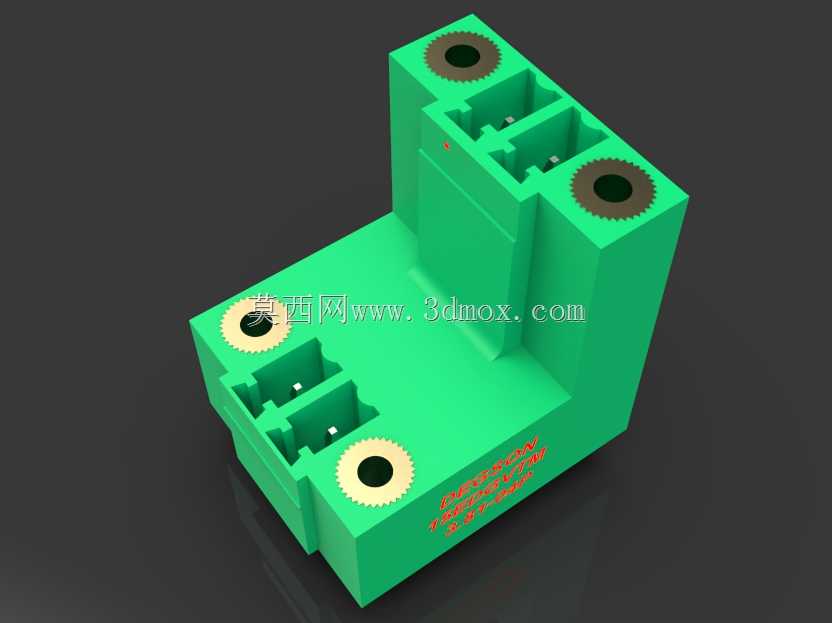

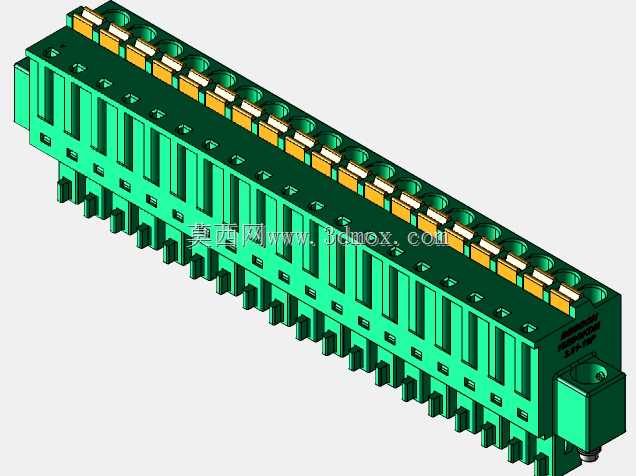

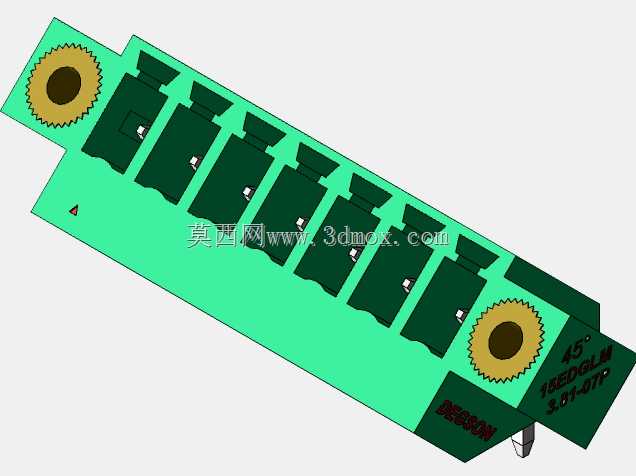

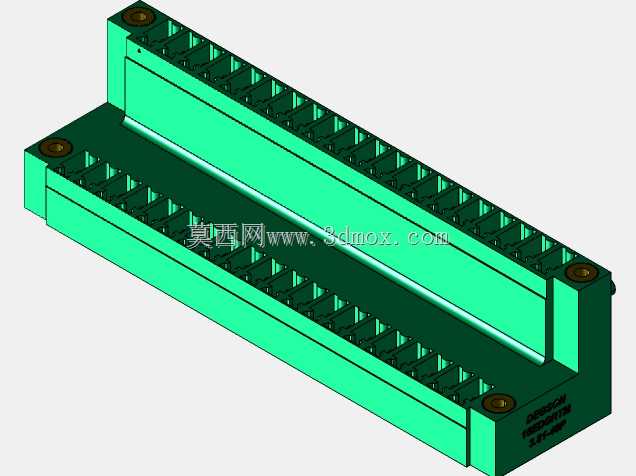

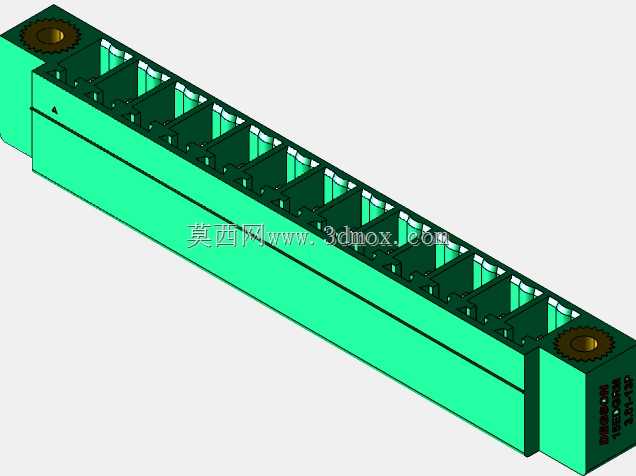

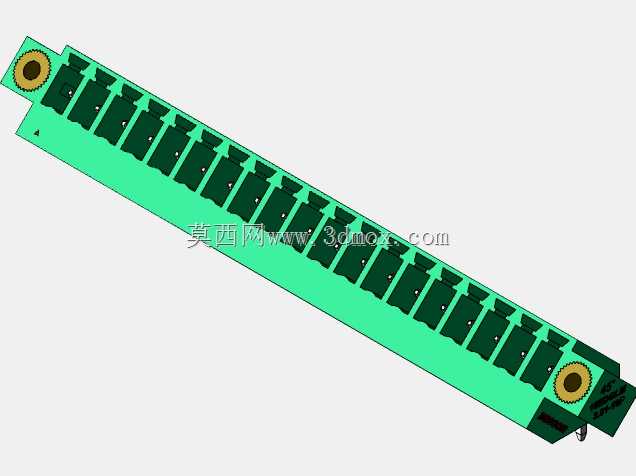

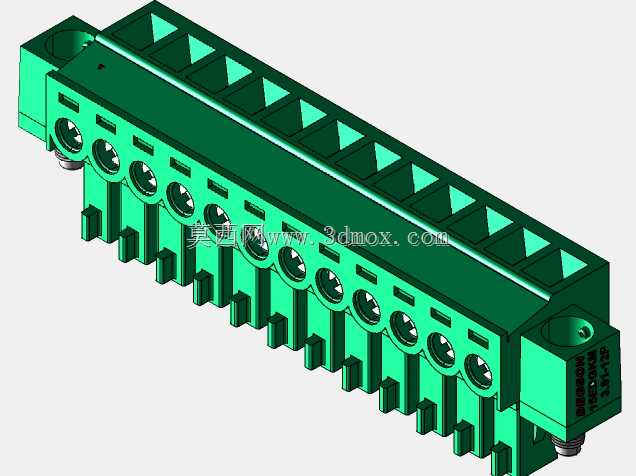

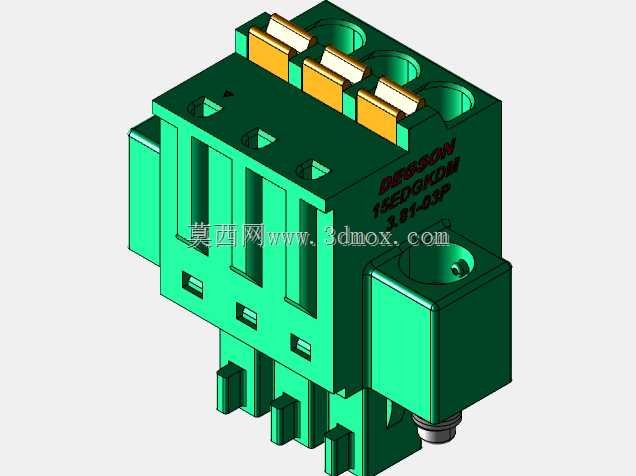

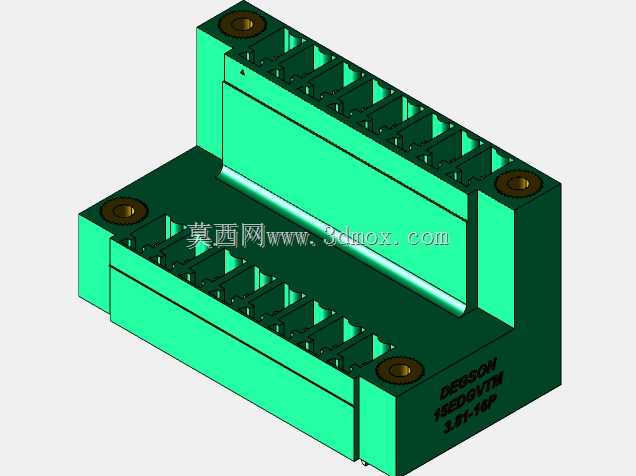

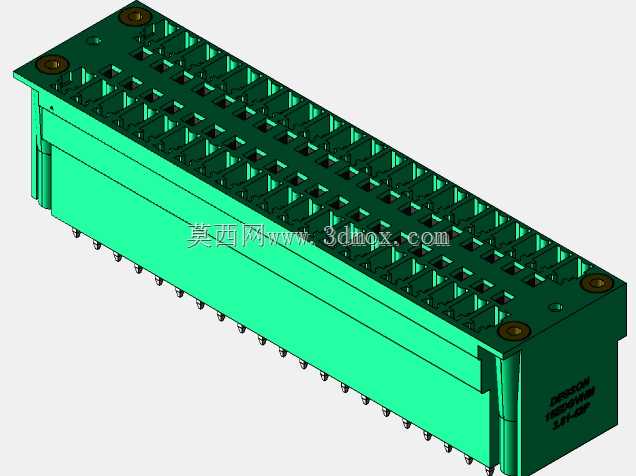

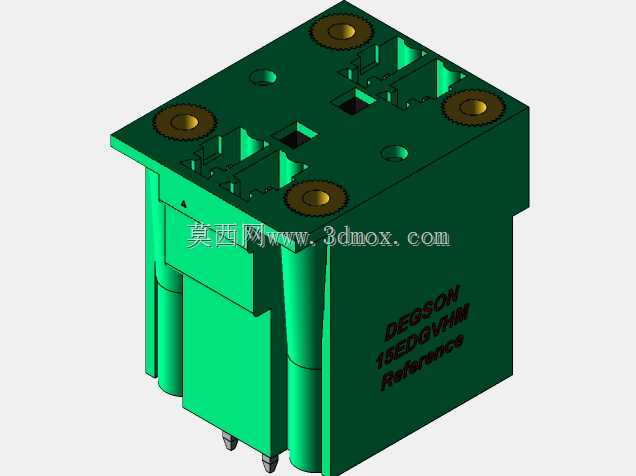

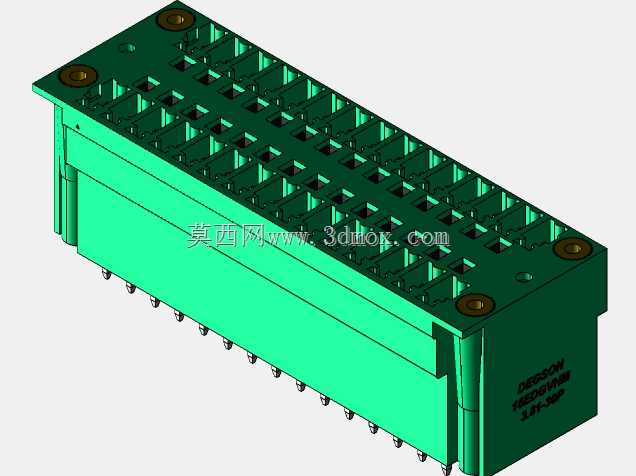

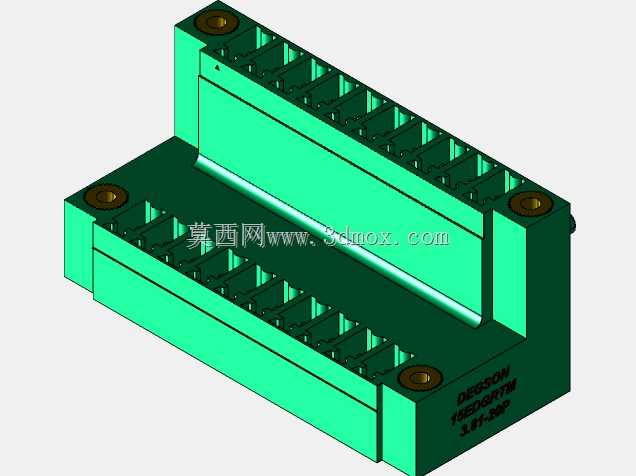

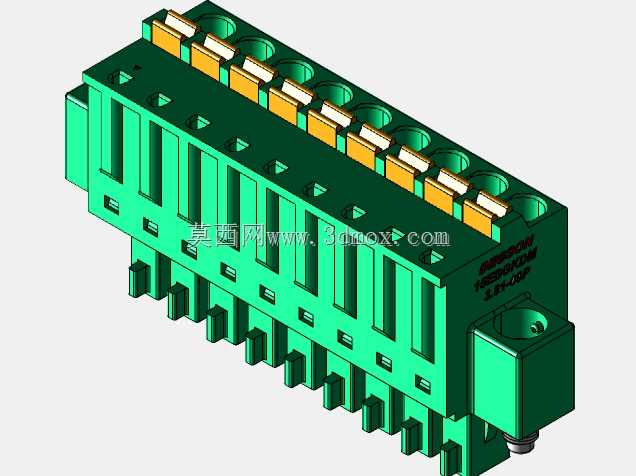

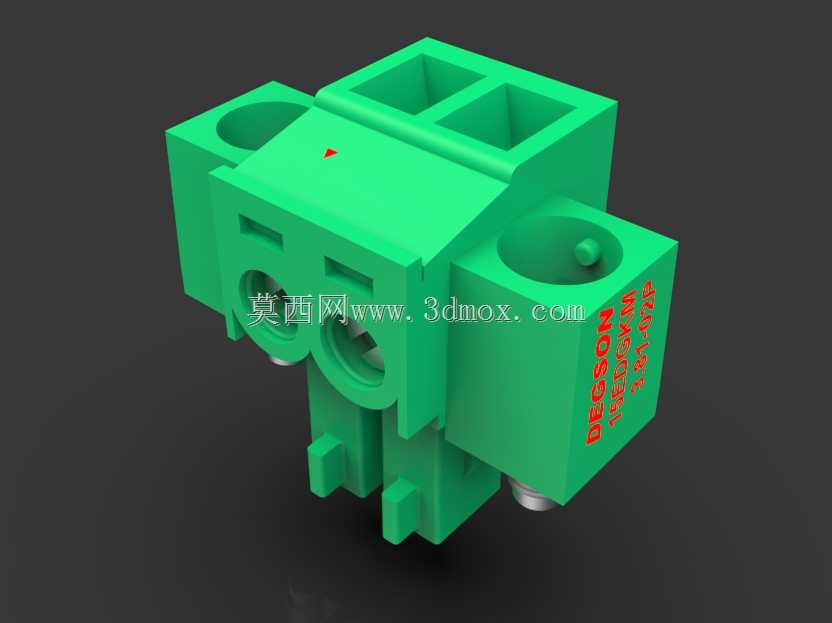

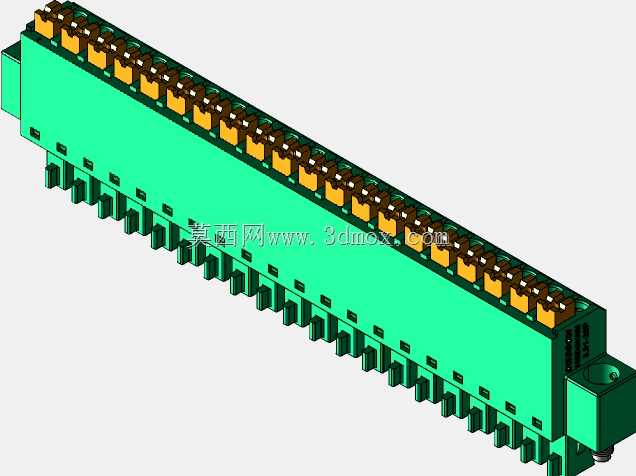

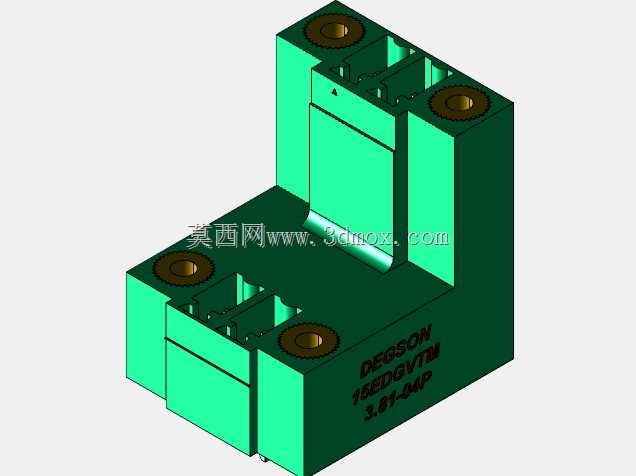

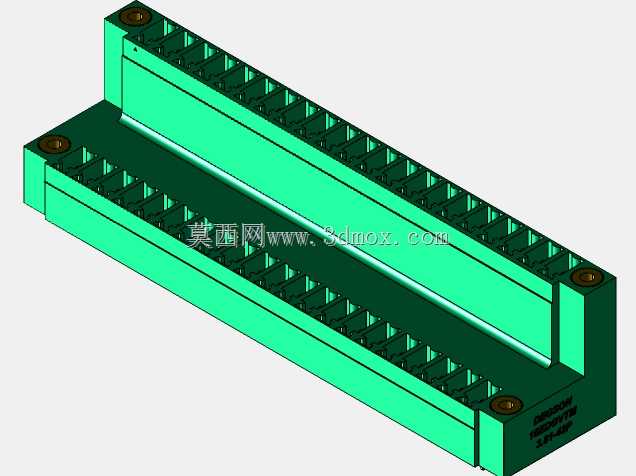

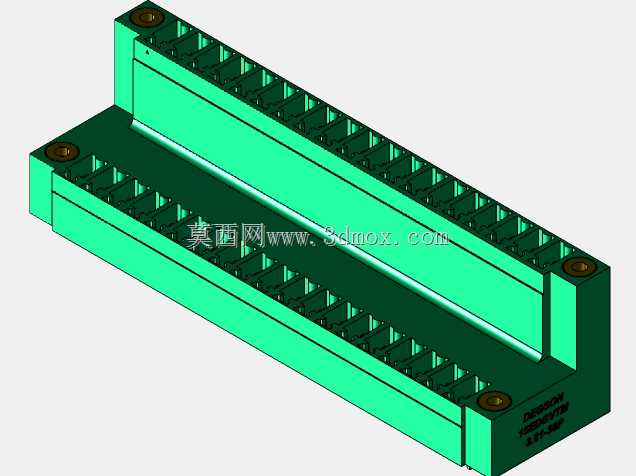

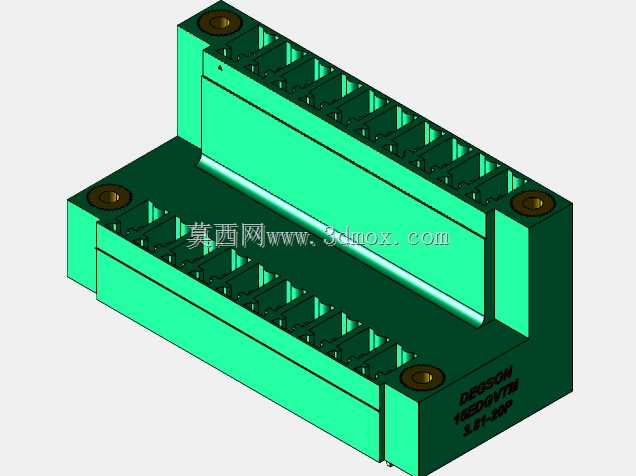

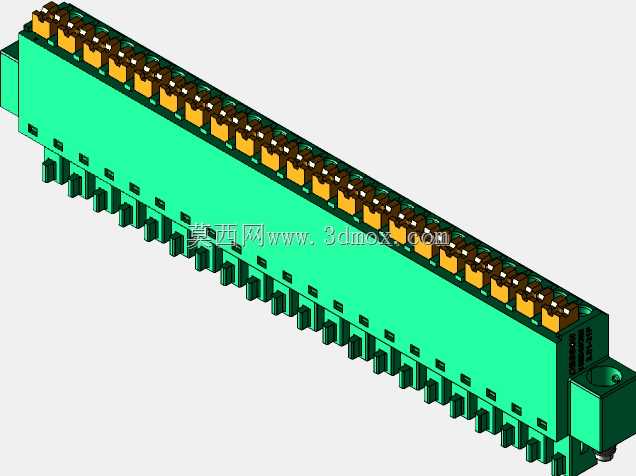

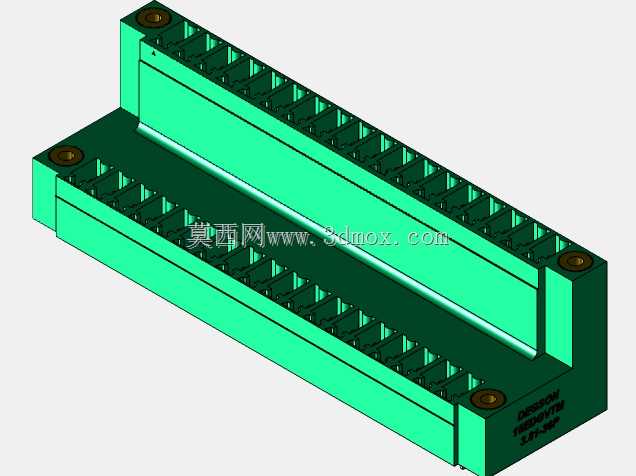

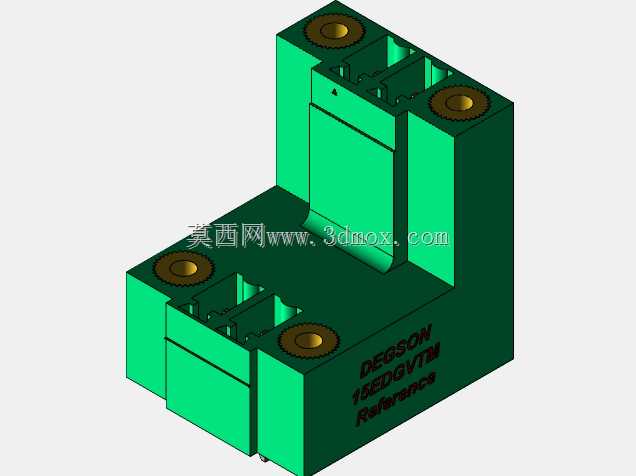

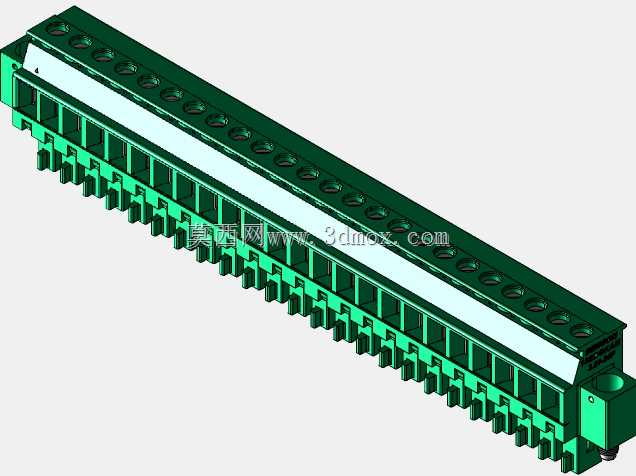

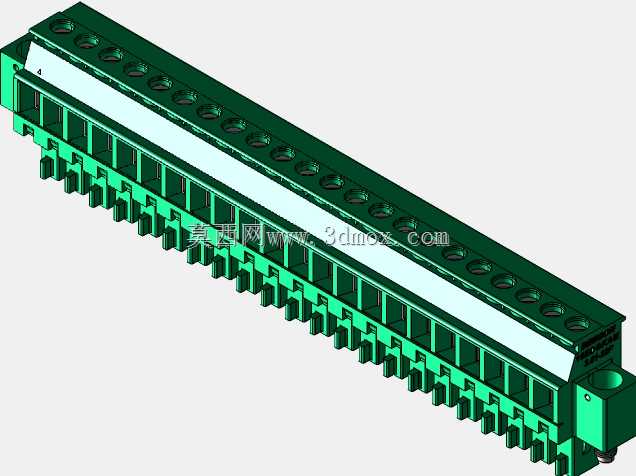

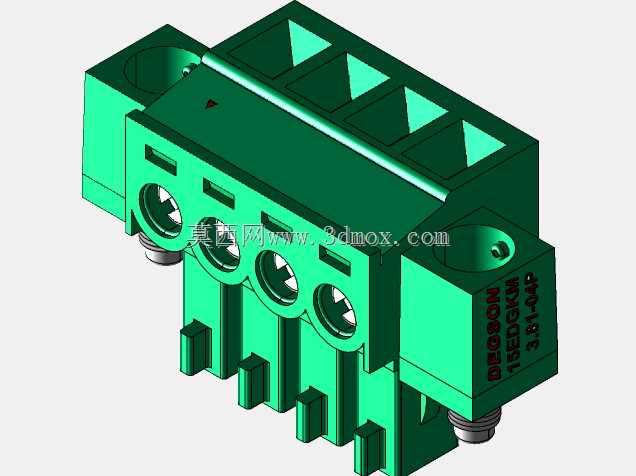

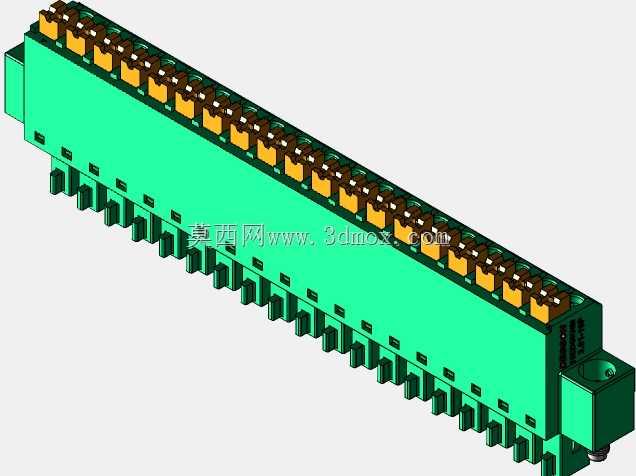

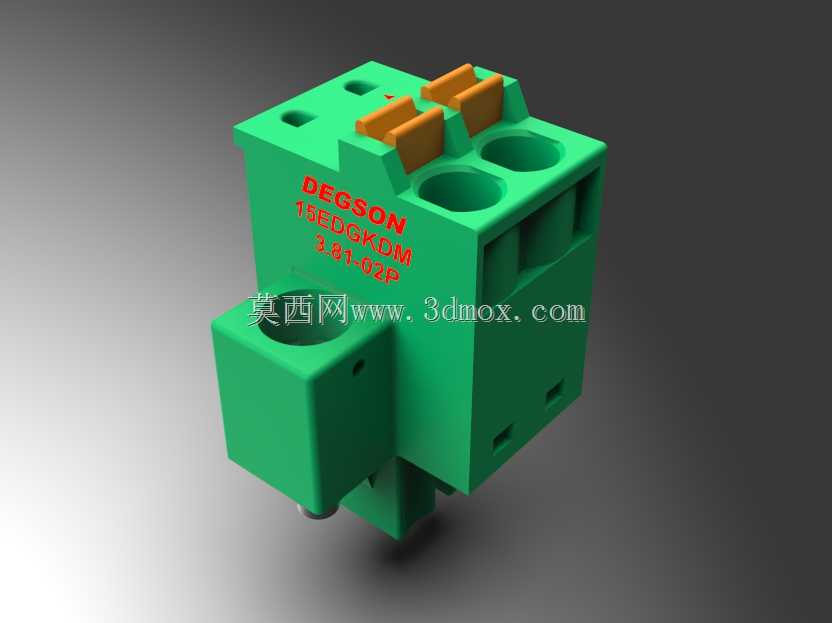

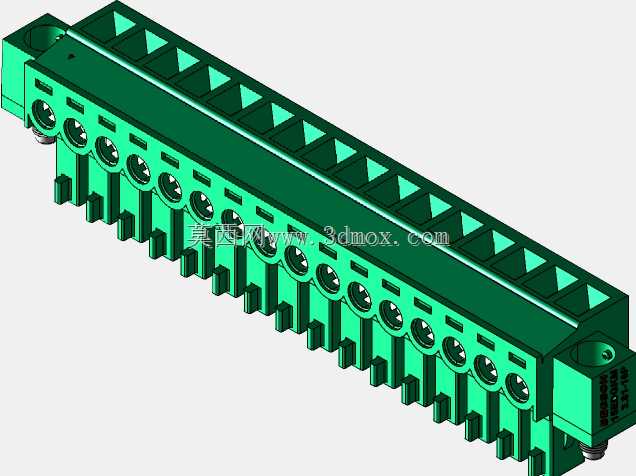

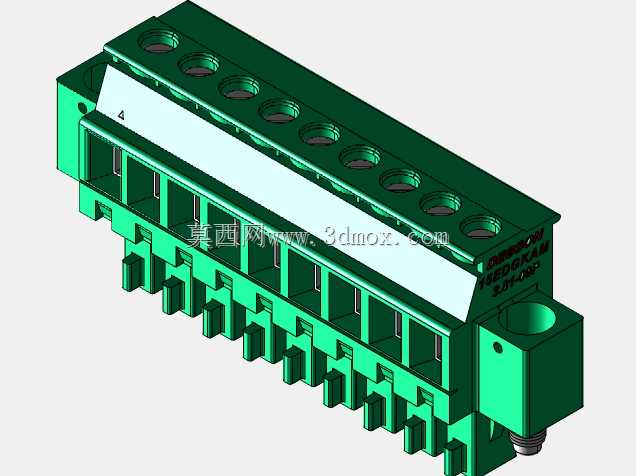

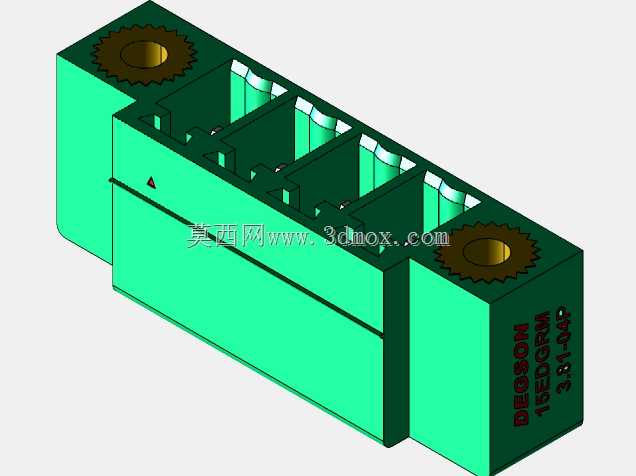

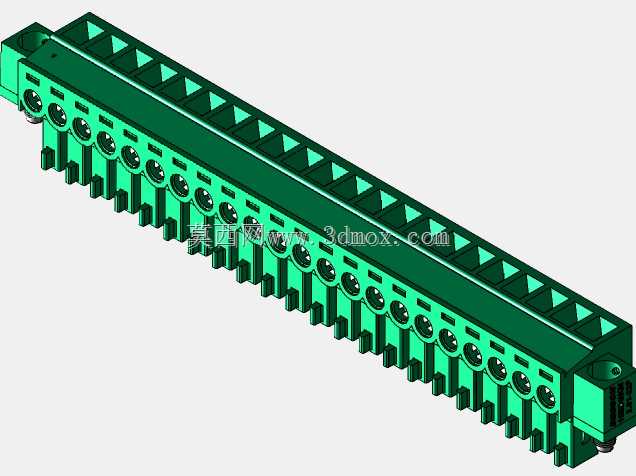

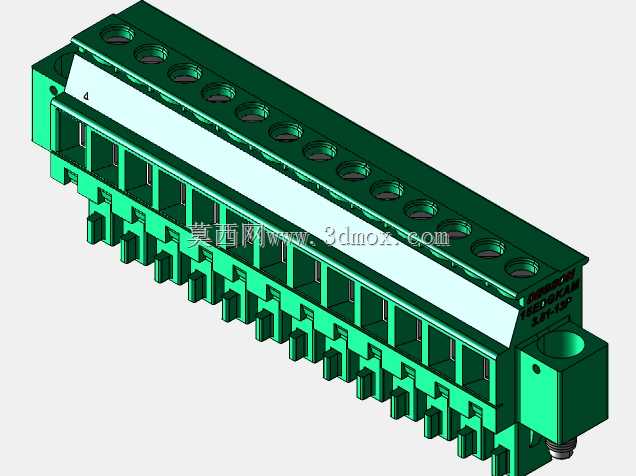

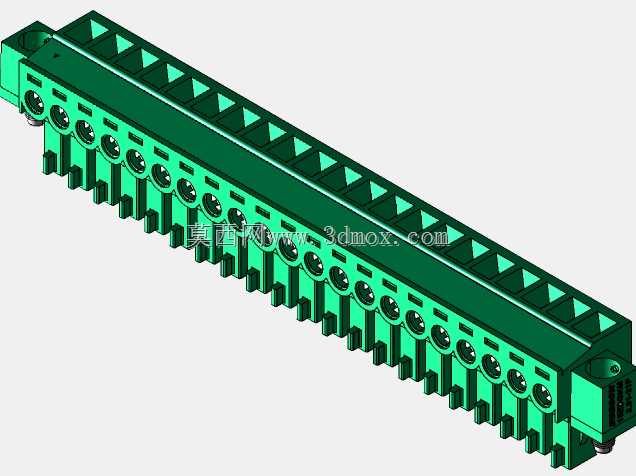

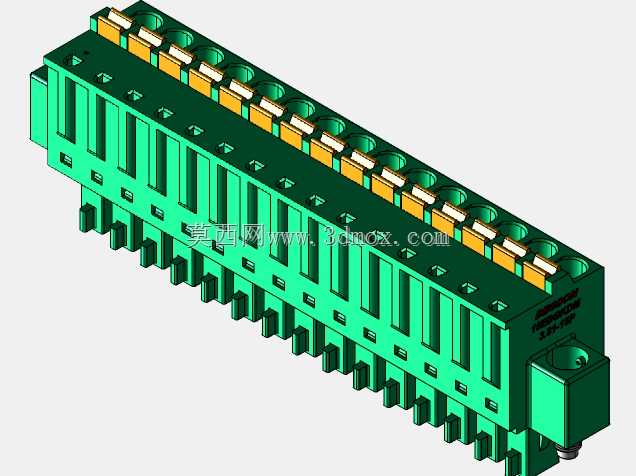

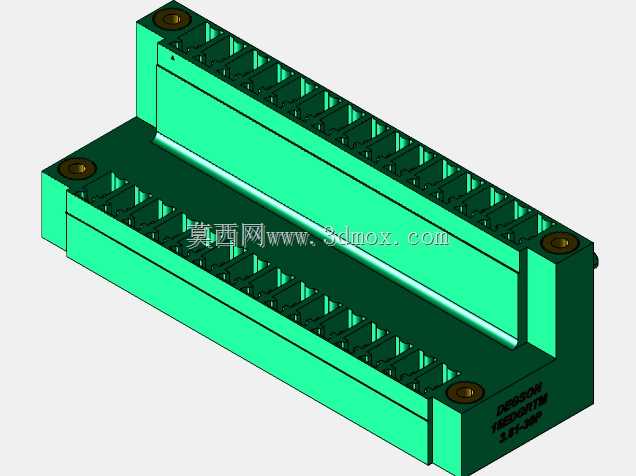

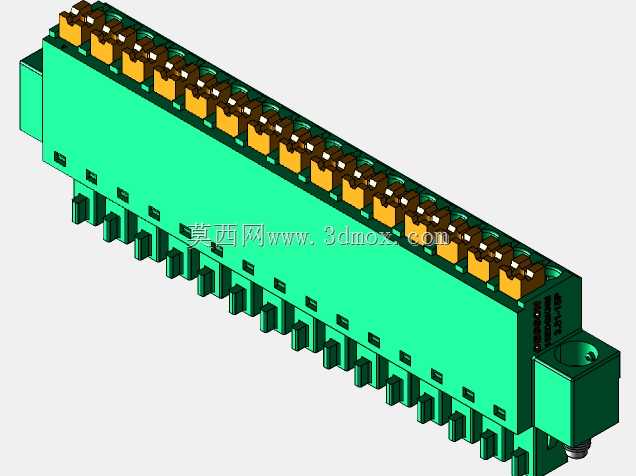

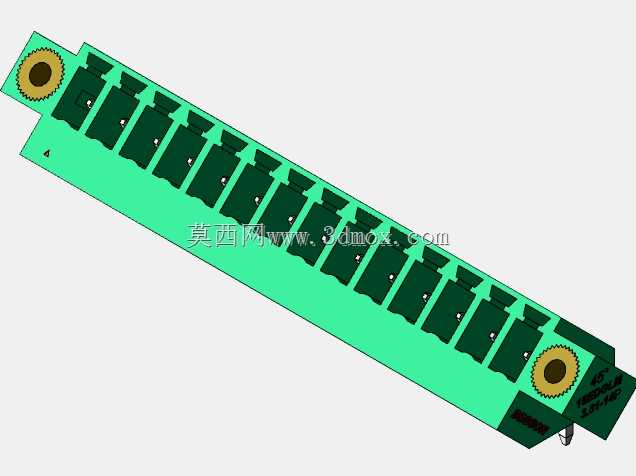

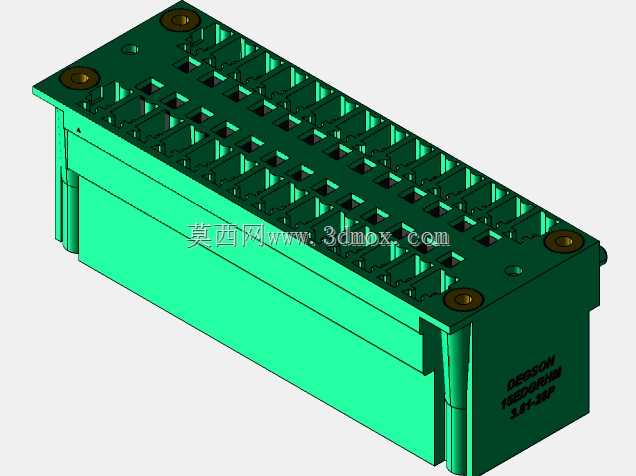

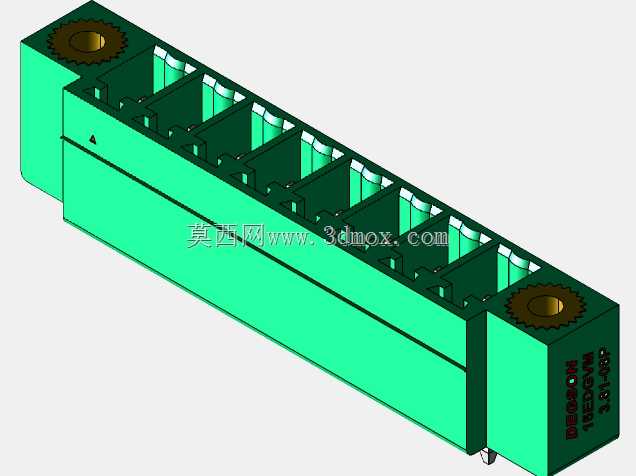

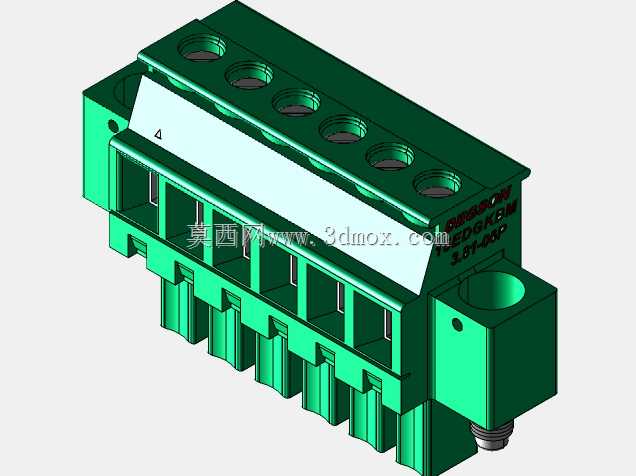

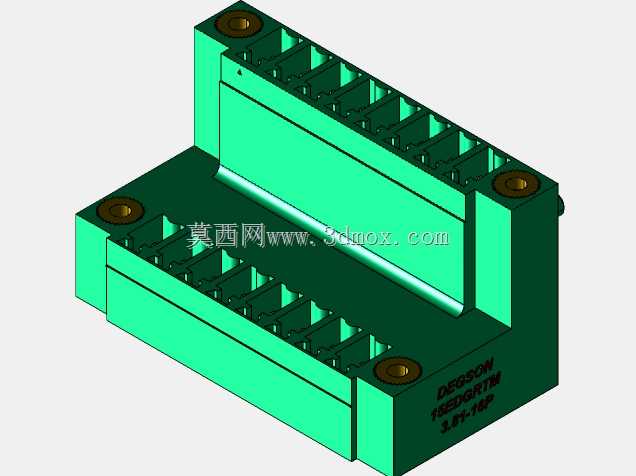

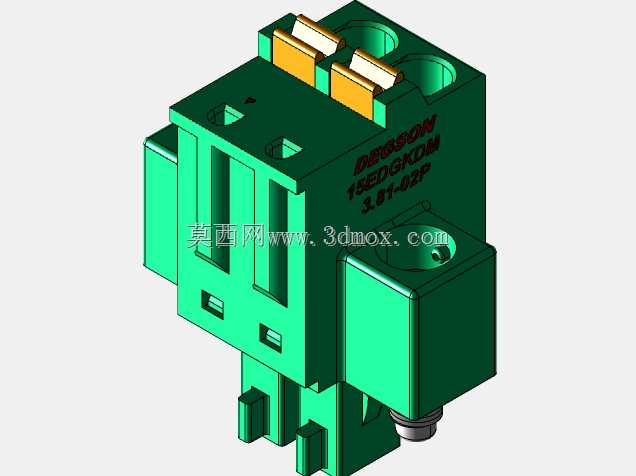

　　设计层面上，整套模型覆盖了该系列不同pin数、不同插头插座配对的全规格结构，建模时严格遵循实际产品的安装尺寸边界，插座部分的板上安装定位孔、焊针间距完全匹配3.81mm的标准网格，适配市面上通用的PCB板安装孔位设计，插头部分的锁紧螺钉位置、插拔导向结构都做了1:1的还原，甚至连外壳上的防呆三角标识、型号刻印细节都完整呈现。结构设计时特意做了参数化的配置关联，在建模环境里可以通过调整对应的参数值，快速修改端子的pin数、安装间距，不用重新绘制草图就能生成不同规格的同系列端子模型，能大幅减少结构工程师在绘制电控设备PCB安装板、端子排布时的重复建模工作量。

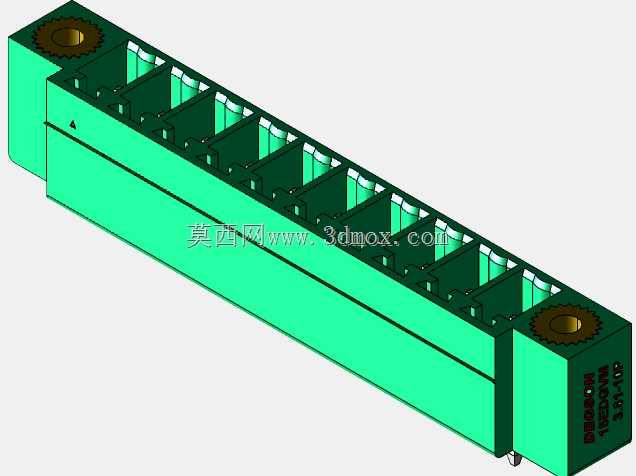

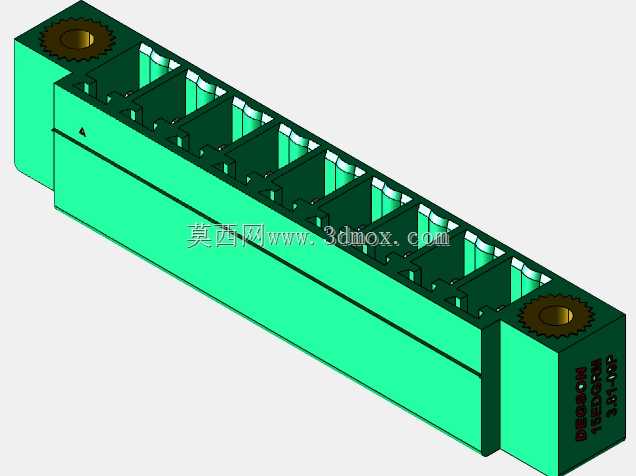

　　外形与安装边界上，插座部分贴板安装后的突出高度、插头插合后的整体外轮廓尺寸都严格按照实物测绘尺寸建模，工程师在做设备内部结构排布、干涉检查时，可以直接调用这套模型验证安装空间是否足够，比如插座前方需要预留的插头插拔操作空间、接线后导线弯曲需要的预留空间，都能通过模型直接测量确认，避免实际生产组装时出现端子和周边结构件干涉、手伸不进去拧螺丝接线的问题。外壳部分的绿色绝缘塑壳结构、内部的金属导电件、锁紧螺钉的分层结构也都做了独立的零件建模，不是整体的实体块，需要做端子内部结构展示、导电回路仿真的时候，也能直接拆分零件使用，金属接线部分的导电件做了防氧化镀层的结构示意，螺钉头的槽型、压线处的导线压接纹路都有还原，完全能满足设备三维布线、生产BOM导出、装配工艺演示的使用需求。

　　在实际设备选型配套时，这类可插拔接线板经常用在需要频繁拆装的模块式设备上，比如模块化的温控单元、分布式IO采集模块，设备出厂前可以先把插座焊接在PCB板上，现场接线时先把导线压在插头上，确认接线正确后直接插合到位即可，后期更换模块时不用重新拆接每一根导线，直接拔下插头就能拆下模块，能大幅缩短现场运维的停机时间。建模时也考虑了不同安装方向的使用需求，模型的坐标系原点设置在插座安装面的定位基准处，调用装配时可以直接对齐PCB板的安装基准面，不用额外调整模型的坐标位置，不同pin数的规格都做了统一的基准定位，更换不同pin数的端子时不用重新调整装配约束，直接替换模型就能完成规格更换，非常适合快速方案设计时的端子选型排布工作。
